适配霍尔塞特HX82的T6涡轮排气法兰

　　在大马力柴油动力单元的涡轮增压器改装与配套管路搭建场景中，排气法兰作为涡轮壳体与排气头段、排气歧管的核心连接构件，其密封可靠性、安装匹配度直接决定了整套排气系统的背压表现与长期运行稳定性，这款适配T6规格涡轮的排气法兰，正是针对霍尔塞特HX82系列大尺寸涡轮的安装需求设计，可覆盖重型牵引车、大排量工业动力机组的涡轮配套场景。从实际使用场景来看，这类方形四孔安装的T6法兰，主要应用在排量12L以上的重型柴油发动机涡轮增压系统中，承担着高温高压排气的导通与连接密封作用——发动机排出的高温废气从排气歧管汇入后，会直接通过该法兰的中心通腔进入涡轮涡壳，推动涡轮叶轮做功，因此法兰本身不仅要承受最高近千摄氏度的持续排气高温，还要耐受排气脉冲带来的周期性振动，以及不同部件热胀冷缩产生的形变应力，设计过程中对结构强度、安装孔位精度、密封面平面度都有极高要求。

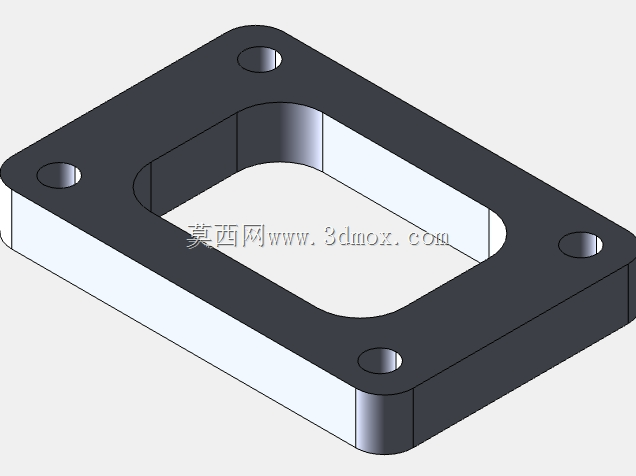

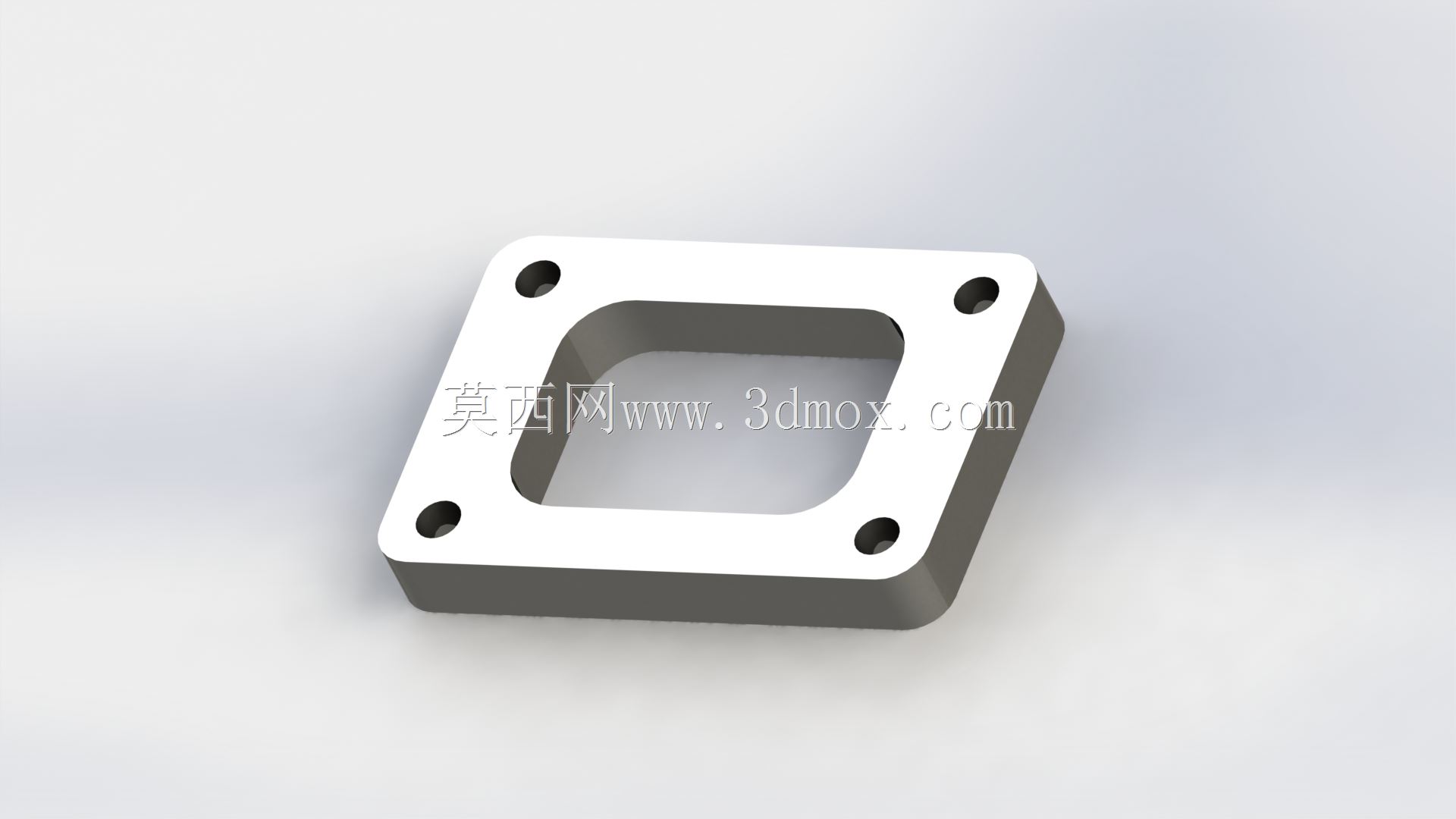

　　从结构设计逻辑来看，这款法兰采用方形带圆角的整体块状结构，四个安装孔分布在法兰四角位置，中心开设与T6涡轮进气口完全匹配的方形通腔，通腔边缘做了圆滑过渡处理，避免排气气流在通腔截面突变位置产生紊流，减少不必要的排气阻力，降低排气背压对涡轮响应速度的负面影响。法兰的密封面采用整体平面加工设计，安装时配合对应的高温密封垫片，可保证四个安装点均匀压紧时整个密封面的压力分布一致，避免局部压力不足导致的排气泄漏问题；四个安装孔的孔径与孔位公差严格匹配霍尔塞特HX82涡轮的对应安装点位，孔位位置度公差控制在0.1mm以内，可避免安装时出现孔位错位、螺栓强行装配产生的内应力，防止长期高温振动下螺栓出现疲劳断裂的问题。从安装边界与尺寸适配角度来看，法兰的整体厚度经过针对性优化，既保证了足够的结构刚性，在螺栓拧紧力矩达到标准值时不会出现法兰翘曲变形，又不会过度增加安装后的轴向尺寸，避免与周边的发动机舱部件、管路支架产生干涉；四个角的圆角设计一方面可以减少安装过程中尖锐边角对操作人员、周边管线的剐蹭，另一方面也能消除方形直角位置的应力集中点，避免长期热循环下直角位置出现应力裂纹。

　　在实际配套使用中，这款法兰可直接匹配霍尔塞特HX82涡轮的进气侧安装面，无需对涡轮壳体或者排气歧管法兰面做额外的打磨、扩孔修改，安装时只需按照对角线顺序分次拧紧螺栓，保证密封面受力均匀，即可实现可靠的密封连接；其中心通腔的截面尺寸与T6涡轮的进气通流截面完全一致，不会出现通腔缩径导致的排气通流面积减小问题，可保证排气气流顺畅进入涡轮，最大化发挥大尺寸涡轮的高流量优势，满足大马力发动机高转速工况下的排气通流需求。

　　针对涡轮增压系统的特殊工作环境，法兰的结构设计还考虑了热形变的补偿空间，安装孔与螺栓之间预留了合理的配合间隙，可抵消不同金属材质在高温下的热膨胀量差异，避免热胀冷缩导致的螺栓剪切断裂问题；法兰的外轮廓尺寸经过优化，在覆盖整个密封面、保证安装孔位强度的前提下，尽可能缩小了整体外形尺寸，减少了高温下的热量蓄积，同时也降低了法兰本身的重量，符合动力系统轻量化的设计趋势。在重型牵引车的动力升级、工业发电机组的涡轮更换维修场景中，这类高精度匹配的排气法兰可以大幅减少现场安装的适配工作量，避免因法兰尺寸不匹配导致的现场切割、焊接修改作业，既提升了维修改装的作业效率，也能保证连接位置的长期可靠性，减少高温排气泄漏带来的安全隐患。
