啮合式直齿圆柱传动齿轮组结构设计

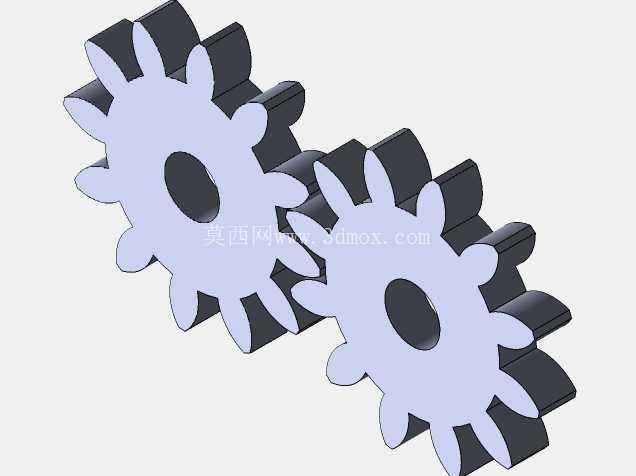

　　这套直齿圆柱齿轮组的设计，核心围绕平行轴间的定传动比动力传输需求展开，在常规中小功率的机械传动场景中适配性极强，从轻工生产线的输送辊道驱动，到小型机床的进给机构传动，再到自动化设备的工位切换动力传递，都能见到这类直齿轮组的应用身影。不同于斜齿轮的轴向分力问题，直齿圆柱齿轮在啮合过程中轮齿受力方向完全沿径向与切向，不需要额外设置承受轴向载荷的推力轴承，对于安装空间紧凑、支撑结构简化的传动工位来说，能有效降低整体结构的复杂程度，减少装配环节的调整工作量。

　　设计过程中首先确定的是两轴的中心距边界，这一参数直接决定了齿轮组的安装适配范围，建模时严格按照渐开线齿廓的生成逻辑完成齿形绘制，保证齿顶高、齿根高的比例符合通用传动规范，避免出现齿顶干涉或者根切问题，确保啮合过程中齿面接触轨迹连续，不会出现传动卡滞、冲击异响的情况。两个齿轮的齿数匹配经过传动比核算，既满足常规减速或者增速的传动需求，也保证重合度处于合理区间，让多对轮齿交替参与啮合，分散单齿承受的载荷，提升整体传动的平稳性与承载能力。

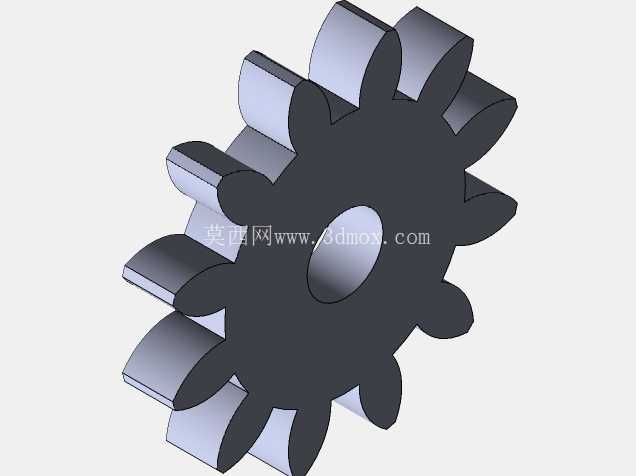

　　从结构细节来看，齿轮中心的通孔为轴安装位，孔径与常用的阶梯传动轴径匹配，孔位与齿顶圆的同轴度公差在建模时做了约束，避免装配后出现径向跳动，影响传动精度。轮齿的厚度经过抗弯强度校核，在传递额定扭矩时不会出现齿根断裂的风险，齿面的接触强度也能满足长期运转的耐磨需求，不需要额外做特殊的齿面硬化处理就能适配常规工况的使用要求。两个齿轮的啮合侧隙控制在合理范围，既不会因为侧隙过大出现传动回程误差，也不会因为侧隙过小导致运转时齿面卡滞、发热膨胀咬死。

　　实际应用中这类直齿轮组的安装边界要求相对宽松，只需要保证两根传动轴的平行度误差在允许范围内，轴向定位准确，让两个齿轮的齿宽方向完全对齐，就能实现稳定的动力传输。不同于锥齿轮需要调整轴交角、蜗轮蜗杆需要适配交错轴的复杂安装要求，直齿圆柱齿轮的装配调试难度更低，后期维护更换的成本也更小，在通用机械传动场景中是性价比极高的传动部件选择。建模时还原了轮齿的完整渐开线轮廓、齿根过渡圆角以及中心安装孔的细节，结构特征完整，能够直接用于装配验证、运动仿真以及后续的工程图导出，对于做传动结构设计、设备改造的从业者来说，可以直接参考其齿形参数、中心距尺寸来匹配自身的设计方案，也可以基于这个基础模型调整齿数、模数、齿宽参数，快速衍生出适配不同传动比、不同载荷需求的直齿轮组结构，大幅缩短重复建模的时间，提升设计效率。在做运动仿真时，这套齿轮组能够准确模拟出啮合传动的运动过程，验证传动过程中是否存在干涉、传动比是否准确，提前排查设计阶段的潜在问题，避免后续加工装配阶段出现不必要的返工。
