办公文具回形针三维结构设计方案

　　日常办公场景里，回形针是最容易被忽略却又不可或缺的小五金件，别看结构简单，真正做结构设计的时候要考量的细节一点不少。很多新手建模的时候容易直接扫掠出环形结构就完事，实际生产出来的成品要么夹纸容易滑脱，要么弯折处应力集中用几次就断裂，根本达不到日常使用的强度要求。

　　从实际使用场景出发，回形针的核心功能是依靠金属线材的弹性形变，对少量纸张实现无损伤夹持，区别于订书钉的破坏性固定，回形针需要满足反复拆装、不破坏纸面、夹持后不易松脱的使用需求。设计时首先要确定线材的直径，日常办公用的常规款回形针一般选用0.8mm到1mm直径的镀锌铁丝或者不锈钢丝，线径过粗会导致整体弹性不足，夹纸时需要的按压力过大，使用手感生硬；线径过细则刚性不足，夹持超过10张A4纸就会出现塑性变形，松开后无法恢复原有形状，失去重复使用的价值。

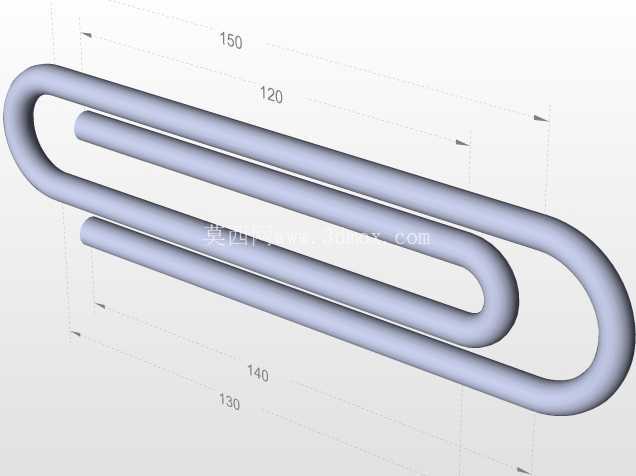

　　外形尺寸的设定要贴合常规办公用纸的夹持需求，本次设计的回形针整体外轮廓长度控制在150mm以内？不对，看标注的尺寸，整体纵向的外轮廓长度是150？不，仔细看尺寸标注，回形针的平行段有效夹持长度为120mm，这个长度刚好可以覆盖A4纸侧边的常规夹持区域，不会因为长度过短导致纸张边角翘起，也不会因为长度过长突出纸面过多，收纳进文件袋或者文件夹时发生勾挂。弯折处的圆弧过渡半径统一取3倍线径，这个数值是经过实际生产验证的，过小的弯折半径会导致线材弯折处内部应力超过屈服强度，生产过程中就容易出现裂纹，后续使用时反复掰动几次就会断裂；过大的弯折半径则会让回形针的端部翘起过高，不仅容易勾挂其他文件，夹持时的压紧力也会不足，纸张很容易从夹持缝隙中滑出。

　　设计时的走线逻辑要遵循双平行段错位排布的原则，内层的两个平行段要比外层的平行段低一个线径的高度差，这样当夹入纸张时，内外层线材可以分别从纸张的两侧施加均匀的弹性压紧力，不会出现局部压力过大压出纸痕，也不会因为压力分布不均导致纸张错位。很多人建模时容易把内外层线材做在同一个平面上，实际生产出来的成品夹纸时只有两个线接触位置受力，不仅夹不牢，还很容易在纸上留下明显的压痕，破坏文件的整洁度。

　　端部的处理也是设计中不能忽略的细节，两个自由端要做向内的小圆弧收边，不能留直切口或者尖锐的棱角，一方面是避免使用时划伤手指，另一方面是穿插纸张的时候，圆滑的端部可以顺利顺着纸层缝隙滑入，不会戳破纸面。很多廉价回形针就是因为端部没有做圆滑处理，使用时经常会把纸张戳出毛边甚至破洞，完全达不到办公使用的要求。

　　从安装和适配的角度来说，这种标准尺寸的回形针可以适配市面上绝大多数的回形针收纳盒，不管是桌面磁吸式收纳盒还是抽屉式分格收纳，都能顺利放入，不会因为尺寸偏差出现卡滞。线材表面的处理一般选择镀锌或者镀镍，既可以防止生锈污染纸面，也能让表面足够光滑，穿插纸张时的摩擦力更小，使用起来更顺畅。

　　建模过程中要注意所有弯折处的曲率连续，不能出现硬折角，扫掠路径要做平滑过渡，保证整个线材的应力分布均匀，模拟夹持受力时，最大应力值要控制在材料屈服强度的70%以内，保证正常使用时不会出现永久变形。平行段之间的间隙要控制在0.1mm到0.2mm之间，间隙过大夹薄纸时容易松脱，间隙过小则夹入多张纸时需要的变形量太大，超出弹性范围。

　　实际生产中，这种回形针是通过专用的折弯机一次冷弯成型，不需要后续的切削加工，所以建模时的路径曲率要匹配设备的折弯轮半径，不能设计出设备无法成型的小角度弯折。成型后只需要做表面镀层处理就可以成品包装，整个生产流程没有多余工序，材料利用率接近100%，这也是回形针能成为性价比最高的办公夹持文具的核心原因。

　　很多人觉得这种小零件不需要严谨的结构设计，实际上恰恰是这种用量极大的通用五金件，每一个尺寸细节都是经过几十年的使用迭代优化出来的，差0.1mm的间隙或者0.5mm的弯折半径，使用体验就会有明显的差别。做三维建模的时候不能只追求外形相似，要结合实际的使用需求、生产工艺、材料特性去调整每一个参数，做出来的模型才具备实际生产参考价值，而不是只能看外观的花架子。
