立式红色工业流体过滤设备三维结构

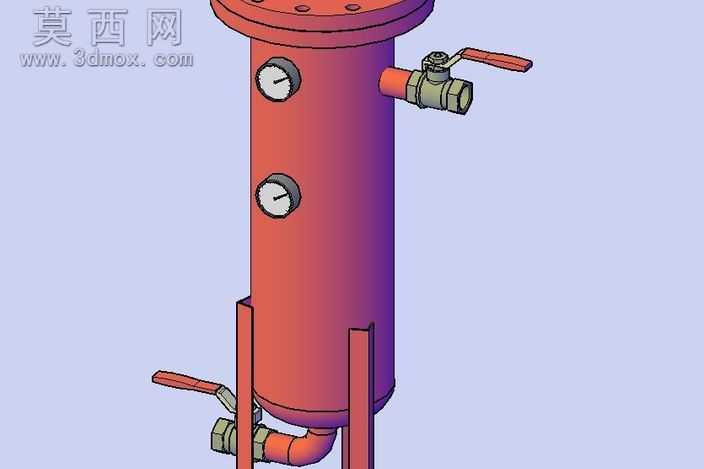

本作品为立式工业流体过滤设备的三维建模成果，建模过程中首先依据工业过滤设备的通用设计规范完成整体比例搭建，以立式圆柱形承压罐体为核心主体，先确定罐体的总高度、筒身直径、上下端盖的厚度参数，保证整体结构符合承压类设备的力学设计逻辑。建模时对罐体顶部的法兰端盖做了精细化处理，端盖上均匀分布的螺栓孔按照标准法兰的孔位间距逐一排布，顶部预留的排气接口采用外螺纹接头结构，还原了实际设备的排气功能设计。罐体侧面设置了两个径向安装的压力表接口，建模时还原了压力表接头的外螺纹与密封面结构，用于实时监测罐体内部的流体压力，同时侧面还设置了侧进式流体入口，入口处配套安装带红色手柄的球阀，手柄的开合角度、阀体的流道结构都按照真实球阀的尺寸比例还原，方便模拟流体通路的启闭操作。罐体下部设置了下出式流体出口，出口管路同样配套球阀与排污支路，排污支路的管路走向、支撑脚的焊接固定结构都做了细节还原，三根均匀分布的支撑脚采用带安装底板的支腿结构，底板上预留的安装孔位符合地面固定的安装需求。材质渲染阶段，罐体主体采用亮红色工业防锈漆材质，调整材质的粗糙度与反光度参数，还原金属漆面的哑光质感；阀门的金属部件采用304不锈钢材质，设置合适的金属度与反射参数，还原不锈钢的金属光泽；手柄部分采用红色酚醛塑料材质，压力表的表盘采用玻璃与白色塑料组合材质，管路的密封件采用黑色橡胶材质，不同材质的区分让模型的真实感大幅提升。结构设计上充分考虑了设备的实际使用场景，进出管路的位置排布符合流体过滤的流向逻辑，上入下出的流道设计可以让流体在罐体内部充分经过过滤组件，排污口的位置设置在罐体最低处，方便沉积的杂质排出，支撑脚的高度预留了底部管路的安装空间，整体结构紧凑合理，完全符合工业过滤设备的设计要求，可用于工业设备展示、管路系统模拟、教学演示等多个场景。
