双缸结构动力电机三维设计作品

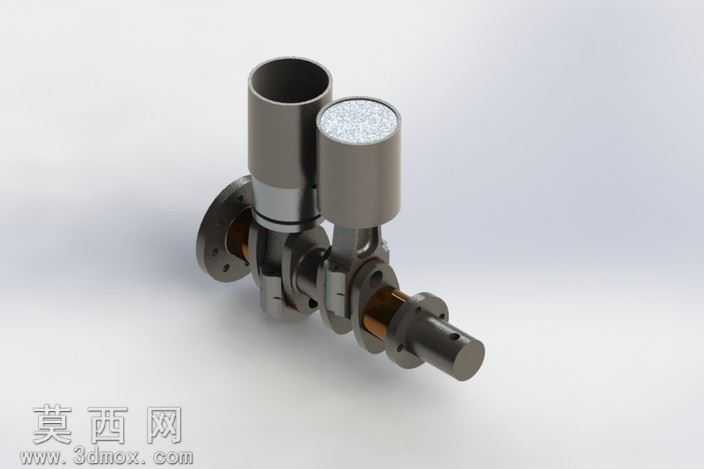

本作品为双缸布局的动力电机三维建模设计，整体建模过程依托三维参数化设计软件完成，从核心结构的草绘阶段开始，就严格遵循机械动力部件的设计规范，先对电机的输出轴段进行基准定位，依次绘制出轴身的定位台阶、键槽结构、轴承配合位的截面轮廓，通过拉伸、旋转特征生成基础轴体，再对轴端的连接孔、定位销位进行切除特征处理，保证轴类零件的加工工艺合理性。针对上部的两个缸体结构，建模时先绘制缸体的安装法兰轮廓，通过回转特征生成缸筒主体，再对缸筒内壁的配合面、端部的密封槽位进行精细化特征构建，其中右侧缸体顶部的填充端面采用纹理化材质处理，还原实际部件的端面密封材质质感。连接缸体与输出轴的曲柄连杆结构，建模时逐一完成连杆的铰接孔、轴瓦配合位、曲柄销的定位结构设计，通过装配约束将各部件按实际传动关系组合，验证了曲柄转动过程中无结构干涉，传动行程符合设计预期。渲染阶段采用哑光金属材质赋予缸体外壳，对输出轴、铰接销等运动部件采用抛光金属材质区分，密封件、端面填充部位采用非金属复合材质，搭配柔和的影棚级布光，将金属部件的反光质感、结构棱角的光影层次完整呈现，整体模型完整还原了该类动力电机的装配关系与结构细节，所有配合面的尺寸公差均按通用机械设计标准预留，既保证了三维展示的直观性，也能为后续的工程出图、结构优化提供可靠的三维模型基础。
