对位圆形波德液压油泵三维结构模型

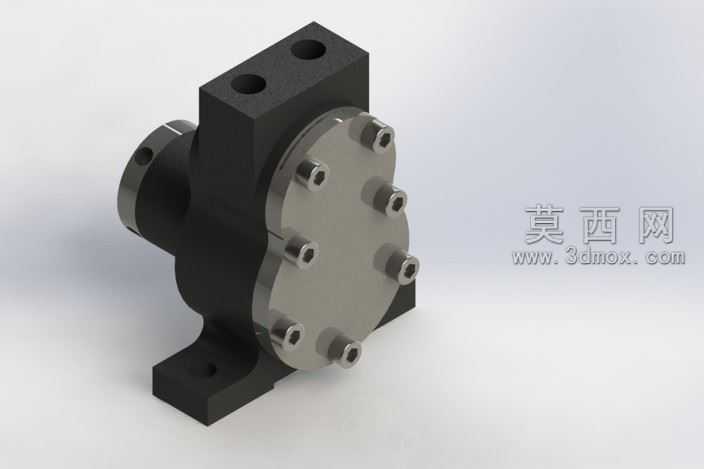

本作品为液压传动系统中使用的容积式油泵三维建模成果，建模过程严格遵循机械设计规范，先通过基准面定位确定泵体的安装基准、轴系回转中心与端盖密封面的位置关系，采用自底向上的建模逻辑依次完成各零部件的特征构建。泵体主体部分采用拉伸、切除特征构建出带安装底座的方形壳体结构，底座上预留两个安装通孔用于设备固定，壳体上部开设两个通油孔作为油液进出通道，壳体与端盖配合的端面做了贴合度处理，保证装配后的密封性能。端盖部分采用异形轮廓拉伸成型，沿圆周均匀分布六个螺栓安装孔，通过螺栓与泵体实现紧固连接，端盖中心预留轴孔用于伸出动力输入轴，轴孔位置做了同轴度约束，保证回转部件的运转精度。动力输入轴部分采用回转特征建模，轴段设计有轴承配合位、密封件安装位与传动连接位，各轴段之间做了退刀槽与圆角过渡处理，避免应力集中。内部转子与腔体配合部分严格按照容积式泵的工作原理设计间隙，既保证转子可以灵活回转，又能控制油液内泄提升容积效率。材质渲染阶段，泵体与安装底座采用哑光黑色铸铁材质，还原铸造壳体的质感，端盖与螺栓采用金属银灰色钢材材质，添加轻微的金属反光与表面细微划痕效果提升真实感，输入轴部分采用调质钢材质，表面做了光滑金属质感处理，整体渲染采用柔和的工作室光照，从斜上方打光突出零件的轮廓层次与装配关系，清晰展示各部件的结构位置。设计过程中重点考虑了部件的可装配性，所有配合面都预留了合理的装配公差，螺栓孔位置完全对齐，安装底座的孔位符合通用液压元件的安装尺寸规范，可直接用于液压系统的装配模拟、工况演示以及相关教学演示场景，模型结构完整，各零件之间的装配关系清晰，无多余特征与干涉问题，能够直观展示该类圆形对位液压油泵的整体构造与工作原理。
