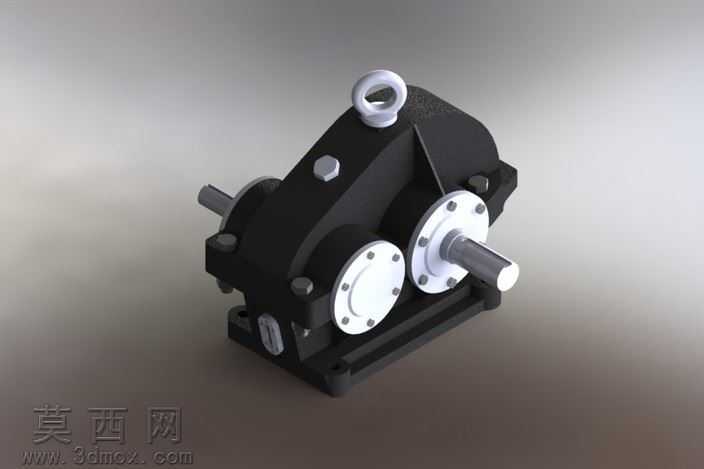

硬齿面二级齿轮减速机三维结构模型

本模型为硬齿面二级圆柱齿轮减速机的完整三维建模成果，建模过程严格遵循机械设计规范，从传动参数计算到零件结构落地均贴合实际工业减速机的设计逻辑。建模阶段首先完成核心传动副的参数化搭建，依据减速比要求匹配各级齿轮的模数、齿数、齿宽参数，对硬齿面齿轮的齿廓进行精确绘制，还原渐开线齿形的标准结构，保证齿轮啮合的传动合理性。随后依次完成输入轴、中间轴、输出轴的结构建模，根据轴段受力匹配对应轴径，预留键槽、轴承安装位、轴端挡圈槽等工艺结构，确保轴类零件与传动件、支撑件的装配精度。箱体部分采用剖分式结构设计，分别绘制下箱体底座与上箱盖的三维结构，精准预留轴承安装孔、观察孔、吊环安装位、油标安装孔、放油螺塞孔等功能结构，对箱体加强筋、安装地脚、连接法兰的厚度与过渡圆角做符合铸造工艺的处理，避免出现应力集中的不合理结构。附属零件建模覆盖了端盖、密封件、吊环螺栓、油塞、视油盖、连接螺栓、定位销等全部标准件与专用件，每个零件的尺寸均符合对应机械标准，装配阶段采用自下而上的装配逻辑，通过同轴、重合、平行等配合约束完成整机装配，验证各零件之间不存在干涉问题，齿轮啮合侧隙、轴承安装间隙均符合减速机装配要求。渲染阶段为不同零件匹配对应材质，箱体采用哑光铸铁材质还原铸造壳体的质感，齿轮与轴类零件采用调质钢的金属质感，端盖、螺栓等标准件做镀锌亮面金属处理，吊环采用锻造金属材质，密封件采用黑色橡胶材质，通过场景打光突出减速机的结构层次，清晰展示外部安装结构、轴伸位置、箱体连接细节，可用于减速机结构教学、传动方案演示、设备配套选型参考等场景，完整还原了硬齿面减速机的工业结构特征。
