Makeblock直流电机配套安装支架结构设计

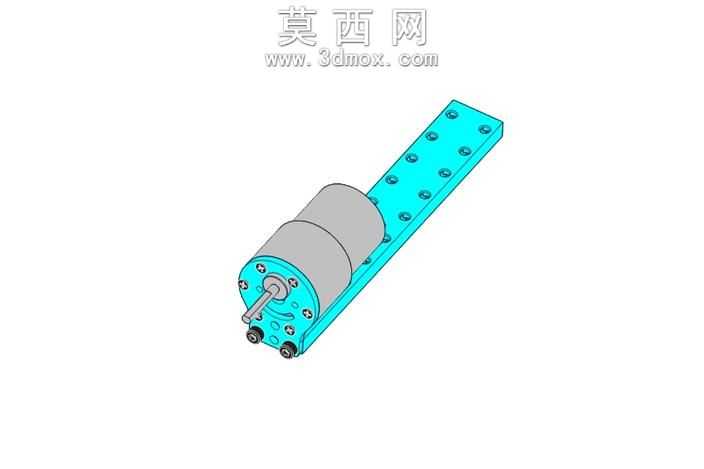

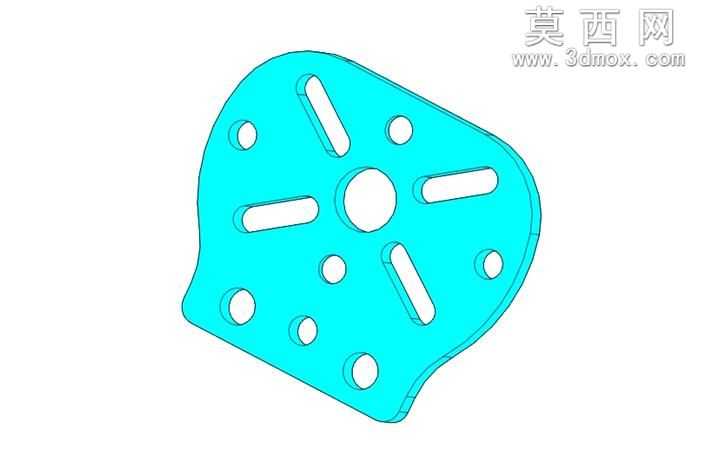

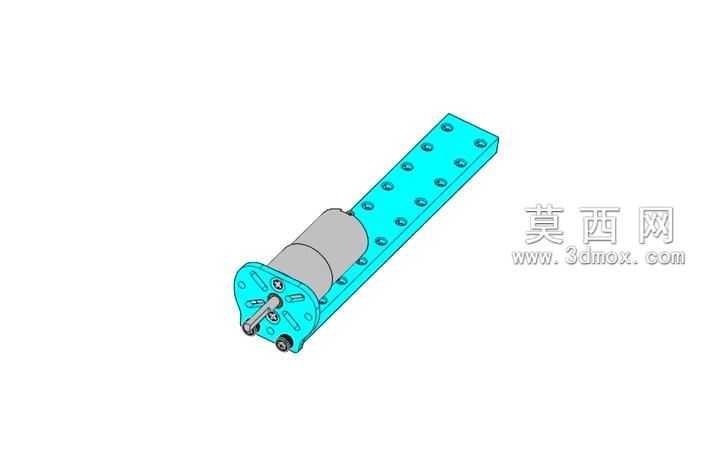

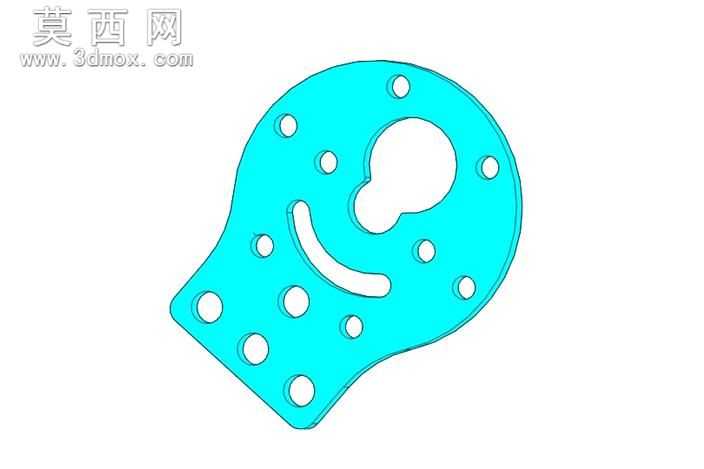

本模型为Makeblock平台直流电机配套的安装支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械安装的公差配合要求，对每一处安装孔位、轮廓尺寸都进行了精准约束。模型整体采用薄板类零件的建模逻辑，先通过草图绘制完整的外轮廓路径，再通过拉伸命令生成基础实体，之后对所有安装孔位进行切除操作，针对异形的电机轴让位孔，采用多段圆弧与直线相切约束的方式绘制草图，保证孔位轮廓顺滑无尖角，既满足电机轴的穿设避让需求，也避免了应力集中问题。模型上的弧形槽位采用等距偏移的方式生成，槽宽尺寸适配标准紧固件的安装调节需求，可实现电机安装位置的小范围微调，方便用户调整传动机构的张紧度。所有圆形安装孔均按照标准紧固件的尺寸设计孔径，孔位分布经过力学仿真验证，能够保证电机安装后的受力均匀，避免运行过程中出现松动、偏移问题。渲染阶段采用亮青色的金属漆面材质，模拟铝合金阳极氧化后的表面效果，材质参数设置了合适的粗糙度与金属度，还原真实五金零件的质感，同时对零件边缘添加了微小的倒角特征，既符合实际加工的工艺要求，也让渲染效果更具真实感。设计过程中充分考虑了Makeblock平台的模块化搭建需求，支架的轮廓造型与平台的标准安装孔距完全匹配，可直接与平台的铝型材、板材等标准件进行组合装配，无需额外进行打孔改装。整体结构在保证安装强度的前提下，尽可能优化了板材的利用率，减少了不必要的材料冗余，兼顾了轻量化与结构刚性的需求，适合用于教育机器人、小型自动化装置的电机安装固定场景。
