减压阀配套U型金属安装防护钣金结构

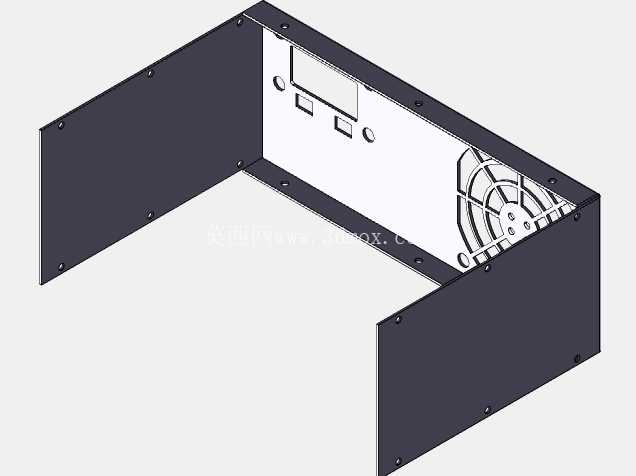

　　这款钣金结构件主要配套工业管路减压阀组使用，在实际工业现场的流体控制管路系统中，减压阀周边往往需要布置信号采集模块、小型散热组件以及接线端子，裸露的元件不仅容易被车间内的吊装物料磕碰，长期积累的粉尘、切削液雾也会缩短元件使用寿命，该U型金属板正是为解决这一现场问题设计的安装承载与防护结构。从结构形态来看，整体采用折弯成型的U型围合结构，三个立面形成半开放的防护空间，既可以对内部安装的阀组附属元件形成侧向遮挡防护，又预留了正面的操作与接线空间，不需要完全拆卸钣金件就能完成日常的参数调试、线路检查工作。

　　设计阶段充分考虑了现场安装的兼容性，板件上预留的多组安装孔位做了沉头处理，安装后螺丝端面不会突出钣金表面，避免剐蹭操作人员衣物或者相邻管线；其中一侧立面上预留的矩形开孔是为嵌入式状态显示屏预留的安装位，两个小方孔对应状态指示灯的透出位置，圆形孔则是调节旋钮的过孔，不需要额外开孔就能直接适配常规阀组配套的数显控制模块。靠近端部的格栅状开孔是散热通风结构，对应内部安装的轴流风扇位置，当阀组在高温介质管路中长时间工作时，控制模块产生的热量可以通过格栅顺利排出，避免密闭空间内积热导致电子元件温漂、寿命缩短。

　　安装边界方面，该钣金件的折弯边做了压边处理，没有锋利的裁切毛边，所有折弯内角都预留了标准的钣金折弯避空半径，不会出现折弯处应力集中导致的板材开裂问题；底部的翻边结构上预留了与阀组基座连接的固定孔，孔位间距匹配通用减压阀的安装基座螺孔位置，可以直接通过螺栓固定在阀组的金属基座上，不需要额外设计转接支架，大幅降低现场安装的加工工作量。在实际应用场景中，这类钣金件除了配套减压阀组使用，也可以适配同尺寸范围的小型工业控制模块安装，比如气动管路的三联件组件、小型液压站的控制单元防护，只要安装孔位间距匹配，都可以直接使用。

　　结构设计上没有采用复杂的焊接拼接，全部通过单块板材折弯成型，加工工序少，批量生产时的成本控制优势明显，板材厚度选用常规的冷轧钢板规格，既具备足够的结构强度，承受日常的轻微磕碰不会出现变形，又不会因为板材过厚导致整体重量过大，增加阀组基座的负载。板件上的所有开孔位置都做了去毛刺处理，穿线或者安装元件时不会划伤线缆绝缘层，也不会割伤安装人员的手部。在管路系统的日常维护中，该钣金件可以快速拆卸，松开底部的固定螺栓就能整体取下，不会遮挡阀组本身的操作手柄、压力表等核心操作部件，维护完成后可以快速复位，不会影响设备的日常运维效率。针对不同的使用环境，该结构的基础形态也可以做小幅调整，比如在腐蚀环境中使用时可以更换不锈钢板材，在有防爆要求的场景中可以在通风格栅处加装防尘防爆网，基础的孔位和折弯尺寸不需要改动就能适配不同的工况需求，结构的通用性较强。
