双凸缘V型导向滚轮结构设计

　　这款V型导向滚轮，是我在做线材输送产线改造项目时，针对原有平轮易跑偏、线材磨损快的问题重新优化的结构，最早接触这类V轮是在做漆包线绕制设备的走丝机构时，当时用外购的标准V轮，要么轮槽角度不对卡线，要么凸缘强度不够，跑了三个月就出现轮缘崩边的问题，后来干脆自己根据实际工况重新建模调整参数。从实际应用场景来看，这类V轮不光能用在变压器绕线设备的导线导向工位，在小型输送线的V型导轨导向、纺织机械的纱线张紧走丝、3D打印设备的耗材导向、甚至门窗推拉机构的承重导向场景都能适配，不同场景下对轮槽的粗糙度、轮体的材质要求差异很大，比如走漆包线的工况要求轮槽表面粗糙度达到Ra0.8以下，避免刮破漆皮造成绝缘不良，而用在重型导轨导向的场景则需要轮体整体淬火，表面硬度达到HRC55以上，承受径向载荷的同时抵抗接触疲劳。

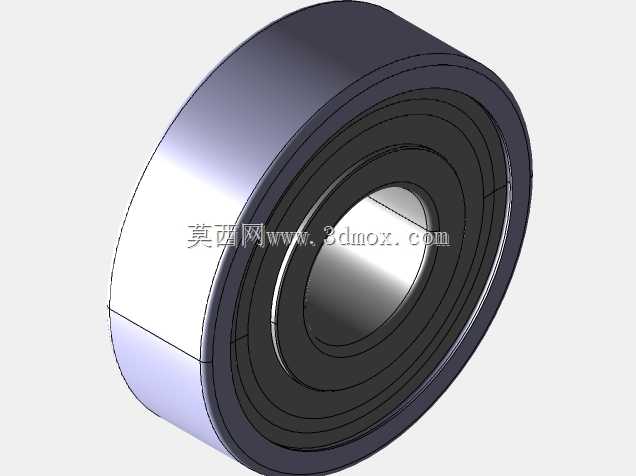

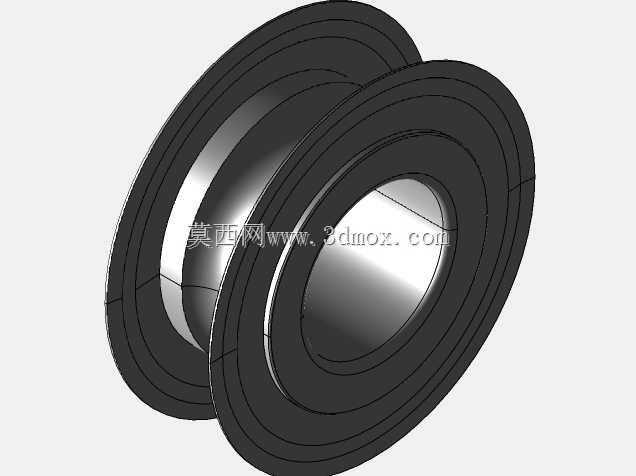

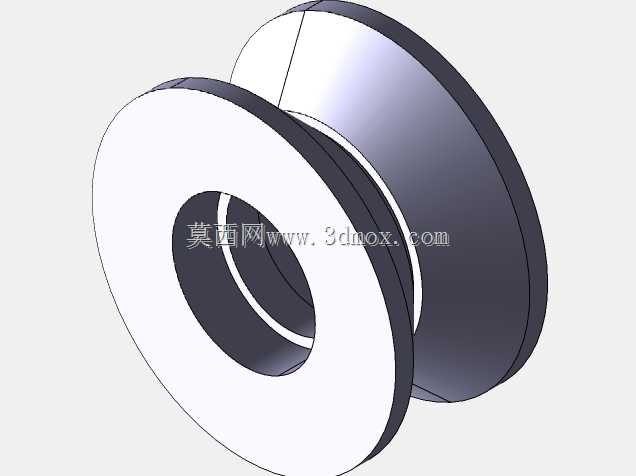

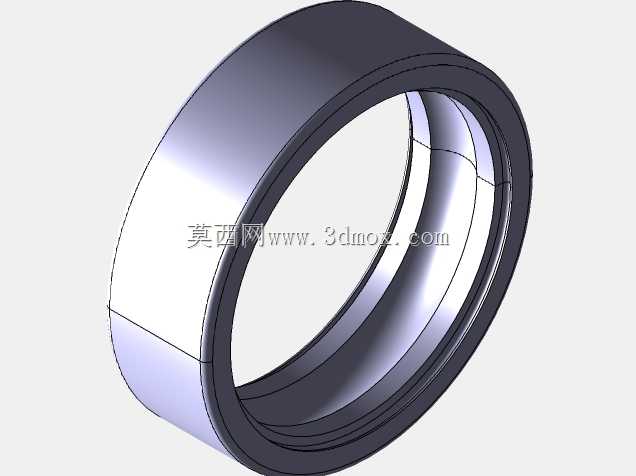

　　从功能特性上来说，双凸缘的结构设计是核心，两侧的挡边可以有效限制被导向件的轴向窜动，不像平轮需要额外加装挡块来限位，中间的V型槽角度我在建模时调整到了90度，这个角度是兼顾导向对中性和接触面积的最优值——角度太小会导致被导向件卡滞在槽内，滑动摩擦增大磨损速度，角度太大则对中性能差，稍微受侧向力就会脱槽。轮体中心的通孔是安装轴承的配合位，建模时我特意留了H7的公差带，和标准深沟球轴承的外圈过渡配合，压装后不会出现跑外圈的问题，通孔两端做了0.5mm的倒角，一方面方便轴承压装时找正，另一方面避免压装过程中孔口的毛刺刮伤轴承外圈的镀层。设计思路上我没有照搬标准件的等厚轮缘结构，而是把轮缘从根部到顶部做了3度的拔模斜度，一方面是如果后续开模做尼龙或者POM材质的注塑件，这个斜度刚好满足脱模要求，另一方面金属机加工的版本，这个斜度可以在保证轮缘顶部强度的前提下，减轻轮体整体重量，降低转动惯量，在高速走丝的工况下，转动惯量小意味着启停时线材的张力波动更小，不会因为滚轮惯性拉扯导致线材拉细甚至拉断。

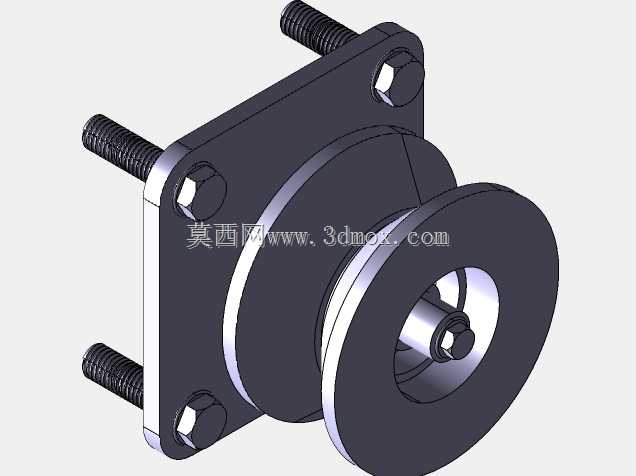

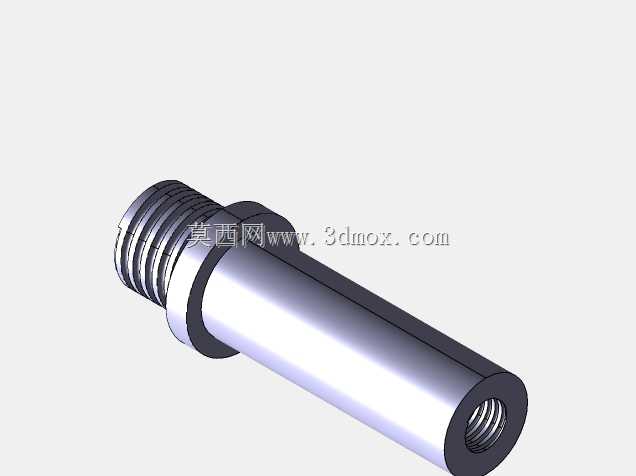

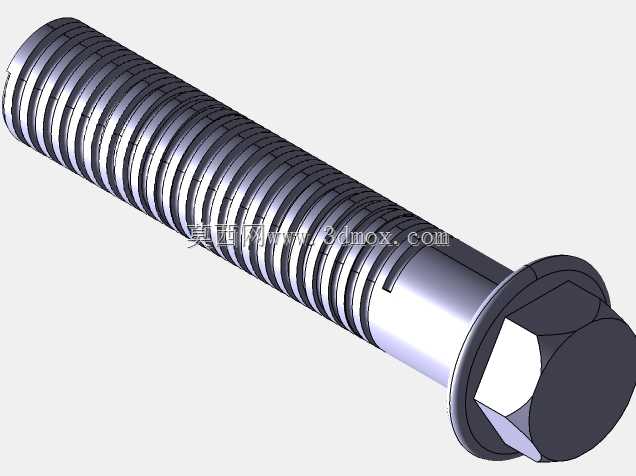

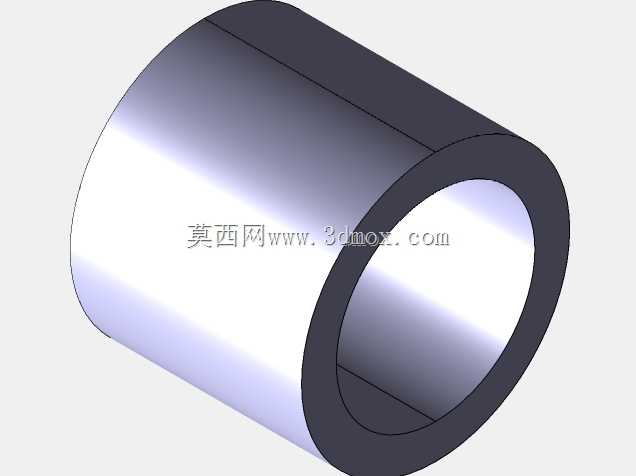

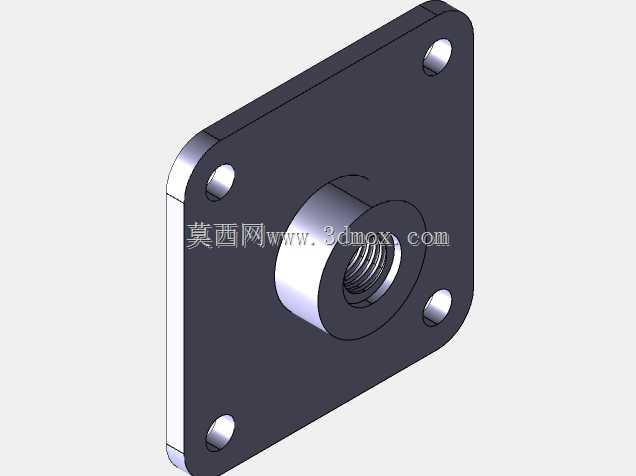

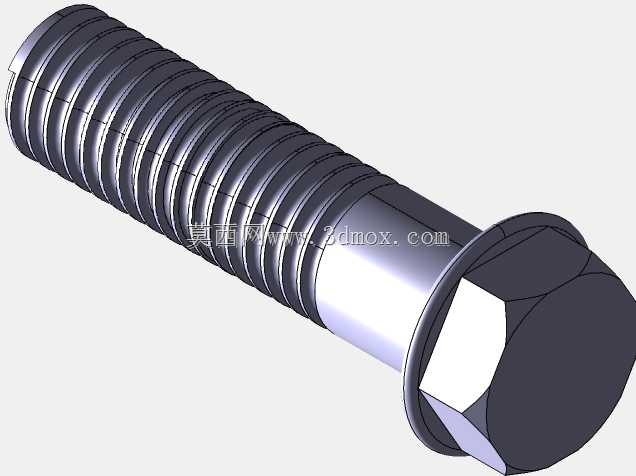

　　关于外形尺寸和安装边界，我在建模时把轮体的最大外径控制在适配常用安装空间的范围，中心安装孔的尺寸适配市面上常用的微型深沟球轴承，安装时只需要在两侧的安装板上加工对应轴承外径的安装位，穿入销轴就可以完成固定，轮体两侧的凸缘外径比V型槽的槽底直径大出足够的高度，哪怕被导向件出现一定幅度的跳动，也不会从槽内脱出；轮体的宽度尺寸做了严格控制，不会占用过多的轴向安装空间，在排布多组导向轮的密集工位上，相邻两个滚轮的中心距可以压到很小，满足紧凑布局的需求。

　　另外我在建模时特意把V型槽的槽底做了R0.3的圆角过渡，没有做尖锐的槽底，这个细节是之前踩过的坑——最早做的版本槽底是尖角，走圆线的时候线和槽底是线接触，压强很大，跑不了多久槽底就会磨出凹痕，改成圆角过渡之后，接触形式变成面接触，接触压强大幅降低，滚轮的使用寿命能提升三倍以上，而且圆角过渡不会在导线上压出折痕，对于表面质量要求高的漆包线、光纤这类线材格外友好。轮体的端面我做了0.2mm的凹台设计，安装轴承时轴承端面不会和轮体端面完全贴合，预留了微小的间隙，避免轮体端面和安装支架发生摩擦，哪怕支架的安装面有少量平面度误差，也不会出现滚轮转动卡滞的问题。
