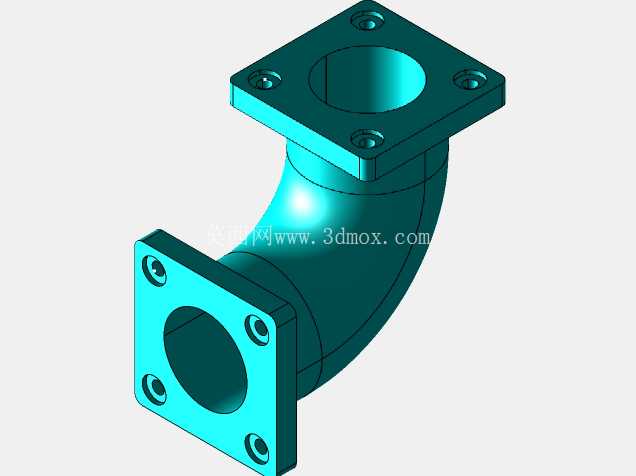

带方形法兰连接结构的90度弯角管件

　　在流体输送管路系统的布局设计中，受安装空间限制、管路走向调整需求，90度转向的连接管件是管路排布中极为常用的结构件，这款带方形法兰的弯角管，主要应用在中低压工业管路、液压动力回路、工艺介质输送管线的直角转向节点，承担管路方向切换、两段正交管路密封连通的核心作用。从实际工程应用场景来看，这类弯角管常出现在液压站阀组外接管路、化工工艺管线的转向段、小型动力设备的流体进出接口位置，相比螺纹连接的弯头，法兰连接的结构在需要定期拆装维护的管路节点上更具优势，不会因多次拆装出现螺纹滑牙、密封失效的问题，安装时的对中容错率也更高。

　　设计这款弯角管时，首先要考虑的是流道的平顺性，弯管段的曲率半径不能过小，否则介质流经转向位置时会产生较大的局部阻力，造成不必要的压力损失，甚至在高速流体工况下引发管路振动，因此建模时弯管段采用了等曲率的圆弧过渡结构，内壁与两端法兰的通径完全对齐，没有台阶或突变结构，尽可能降低流体转向时的紊流概率。两端的方形法兰结构，是这款管件的核心安装接口，法兰上的四个安装孔采用对称排布设计，孔位的位置度公差需要严格控制，保证安装时螺栓能够顺利穿入，法兰的密封面为平面结构，适配非金属平垫片进行端面密封，法兰与弯管本体的连接位置做了圆弧过渡加强，避免管路受外力时在连接根部出现应力集中，长期承压运行产生开裂风险。

　　从安装边界来看，两端法兰的端面分别朝向正交的两个方向，安装时需要保证两个法兰的密封面与对接管路的法兰面完全平行，螺栓预紧时要按照对角顺序逐步拧紧，避免单侧受力过大导致法兰变形引发泄漏。弯管本体的壁厚根据常规工况的承压需求设计，既能够满足中低压流体输送的强度要求，也不会因壁厚过大造成整体重量超标、材料浪费。方形法兰相比同通径的圆形法兰，在安装空间受限的场景下更具优势，其外轮廓的占用尺寸更小，四个安装孔的操作空间更充足，在紧凑型的设备内部管路布局中，能够有效减少相邻管路的安装干涉问题。

　　在结构细节处理上，法兰上的安装孔采用了沉孔设计，螺栓安装后头部不会突出法兰端面，避免安装时与周边结构产生磕碰，也能让法兰的安装贴合更紧密。弯管的外表面做了均匀的圆角过渡，没有尖锐的棱角，既方便生产加工时的脱模或机加工工序，也能减少安装过程中对操作人员的划伤风险。建模过程中，所有的连接位置都做了相切约束，保证曲面过渡顺滑，没有折线或突变，后续如果需要做有限元应力分析，能够直接导入模型划分网格，不需要额外修补几何特征。

　　实际选型使用时，需要根据管路的通径、工作压力、输送介质的特性匹配对应的密封垫片，同时核对法兰孔位的中心距尺寸，保证与对接管路的法兰参数完全匹配，避免出现安装不上的问题。这类弯角管的结构通用性较强，只要接口尺寸匹配，就可以在不同行业的流体管路中替换使用，不需要针对特定设备做额外的结构修改，在设备维护、管路改造场景中能够有效减少备件的种类，降低运维成本。设计时也充分考虑了加工工艺性，弯管部分如果采用铸造工艺生产，拔模斜度设置合理，法兰端面预留了机加工余量，能够保证密封面的平面度要求；如果采用型材弯制后焊接法兰的工艺，模型的分段结构也能够直接拆分出下料尺寸，方便生产环节的工艺拆解。
