减压阀配套法兰式安装轴承座结构

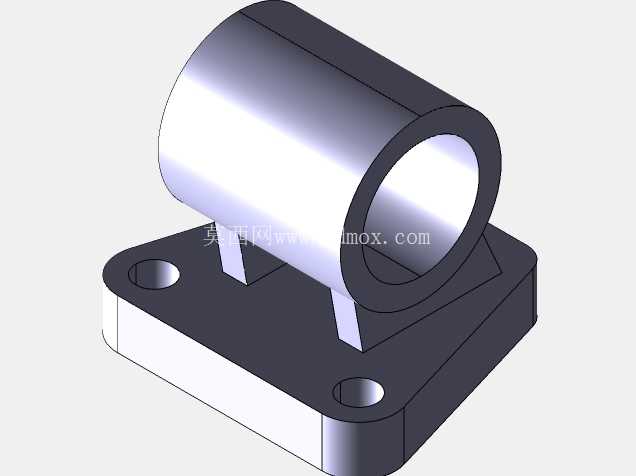

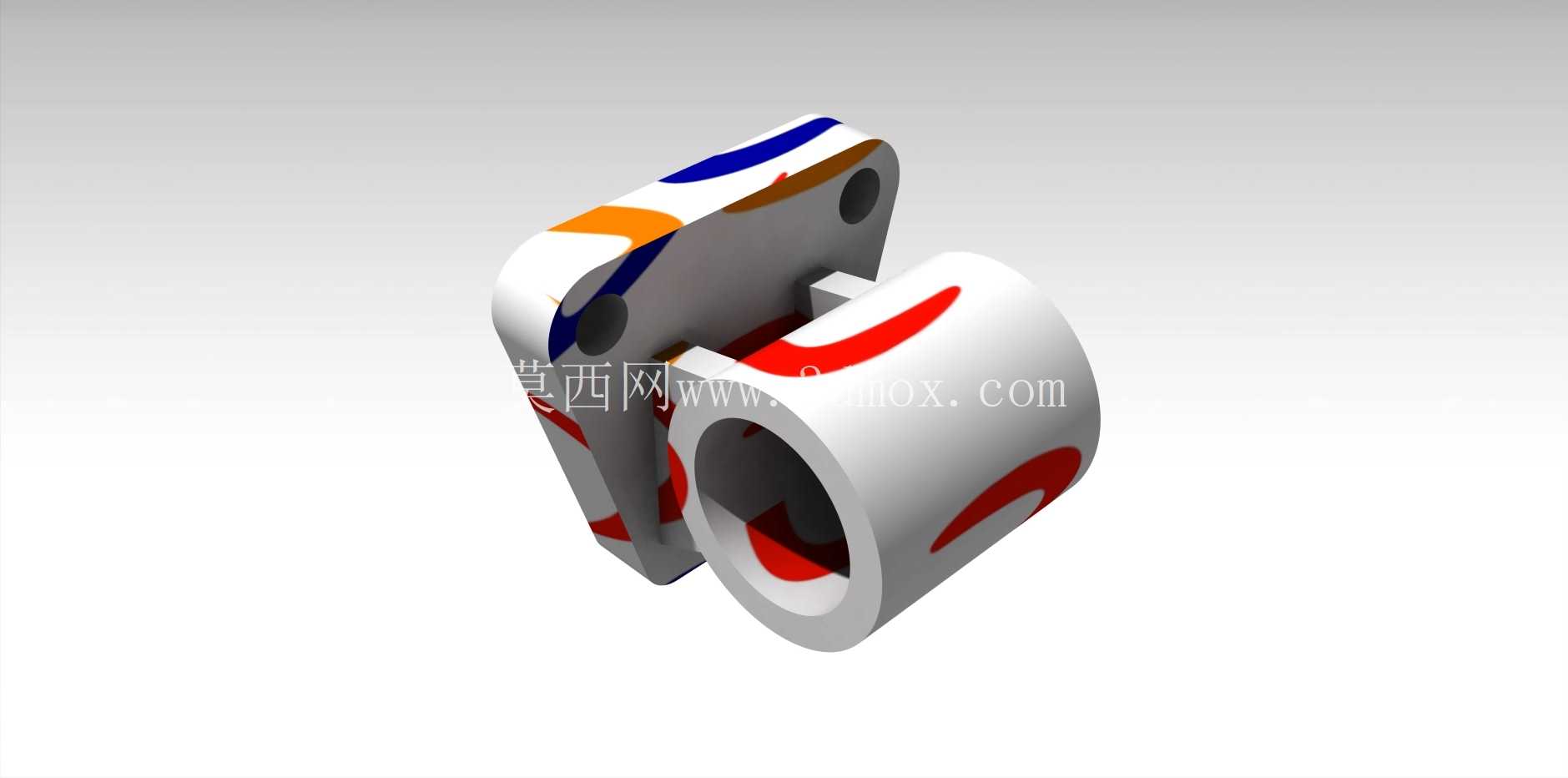

　　该支撑类零件主要应用于工业减压阀的阀杆传动支撑环节，在流体输送管路的调压系统中，承担阀杆转动过程的径向承载与轴向定位作用，避免阀杆在介质压力波动、频繁启闭调节的工况下出现径向窜动，保证阀芯与阀座的同轴度，进而保障调压精度与密封可靠性。从结构设计来看，零件采用分体组合式构型，一侧为带安装孔的方形法兰连接板，板体上预留两个对称布置的通孔，用于通过紧固件将整个支撑件固定在减压阀的阀体安装面上，法兰板与阀体贴合的端面做了平面度公差控制，安装后可保证支撑件与阀体的垂直度，避免支撑孔出现偏斜。

　　与法兰板垂直衔接的是圆筒状的轴套支撑段，内孔为光滑圆柱面，用于与阀杆或者配套轴套形成滑动配合，内孔的圆柱度、表面粗糙度都按照滑动摩擦副的要求做了设计考量，保证阀杆转动过程中摩擦阻力均匀，不会出现卡滞。圆筒段外壁做了局部的加强筋过渡，衔接法兰板与圆筒外壁，在不额外增加过多零件重量的前提下，提升两个结构段的连接刚度，避免在承受径向载荷的时候衔接位置出现应力集中导致断裂。设计过程中优先考虑了安装边界的适配性，法兰板的安装孔中心距与减压阀阀体上预设的安装螺孔中心距完全匹配，圆筒段的内孔轴线与法兰安装面的垂直度公差控制在0.02mm以内，保证安装后阀杆的转动轴线与阀芯运动轴线重合，不会出现偏磨。

　　圆筒段的轴向长度经过核算，既可以给阀杆提供足够长度的支撑面，降低接触面的比压，减少长期运行过程中的磨损量，又不会过长导致与阀杆上的其他传动部件出现运动干涉。零件的壁厚设计也结合了工况载荷做了匹配，法兰板的厚度满足螺栓预紧力下的刚度要求，不会在螺栓锁紧时出现板面变形，圆筒段的壁厚可以承受阀杆传递的最大径向载荷，在介质压力冲击、阀杆快速调节的动态载荷下不会出现变形。在实际管路系统应用中，这类支撑件通常会在圆筒内孔镶嵌铜质或者复合材料的轴衬，进一步降低摩擦系数，提升耐磨性能，而该零件的基体结构采用一体化铸造成型后做机加工，法兰安装面、内孔面、安装孔都为机加工面，其余非配合面保留铸造工艺的外观，在保证配合精度的前提下控制加工成本。从安装流程来看，装配时先将轴衬压入圆筒内孔，再将法兰板的安装孔与阀体上的定位螺孔对齐，穿入紧固件按照对角顺序锁紧，保证法兰面与阀体完全贴合，之后再穿入阀杆，检测阀杆的转动灵活性，确认无卡滞之后再完成后续的传动部件装配。这类支撑结构的设计难点在于平衡支撑刚度、安装空间与零件重量三者的关系，在有限的减压阀安装空间内，既要提供足够的支撑长度保证阀杆运行稳定，又要避免零件体积过大挤占周边管路、执行机构的安装空间，同时还要控制零件重量，降低整个阀门的整体重量，方便现场管路的安装与后期维护。

　　结构上的圆角过渡设计也充分考虑了铸造工艺的可行性，避免尖锐转角导致铸造时出现应力集中、充型不满的缺陷，同时机加工工序的退刀槽、倒角都做了标准化设计，适配常规的机加工工艺，不需要特殊刀具就可以完成全部加工工序，降低生产制造的难度与成本。在长期运行的工况下，这类支撑件还要承受管路介质传导的温度变化影响，设计时的尺寸公差也考虑了不同温度下的热胀冷缩量，保证在工作温度区间内，内孔与阀杆的配合间隙始终处于合理范围，不会因为温度升高出现间隙过小抱死阀杆，也不会因为温度过低间隙过大导致阀杆晃动、密封失效。
