带径向销孔的环形指关节铰接连接件

项目分类:阀门 发布时间:2024-12-10 ID:841590
  • 带径向销孔的环形指关节铰接连接件
  • 带径向销孔的环形指关节铰接连接件
  • 带径向销孔的环形指关节铰接连接件
  • 带径向销孔的环形指关节铰接连接件
  • 带径向销孔的环形指关节铰接连接件
  • 带径向销孔的环形指关节铰接连接件

  在工业铰接传动、小型机械连杆机构以及仿生机械结构的设计场景中,这类带径向销孔的环形指关节连接件是实现平面内旋转传力的核心基础零件,很多初次接触连杆机构设计的工程师容易忽略这类小零件的受力边界,导致装配后出现转动卡滞、销孔剪切断裂的问题,从实际工程应用的角度拆解这个零件的设计逻辑,能帮很多结构设计从业者避开选型和建模的常见误区。

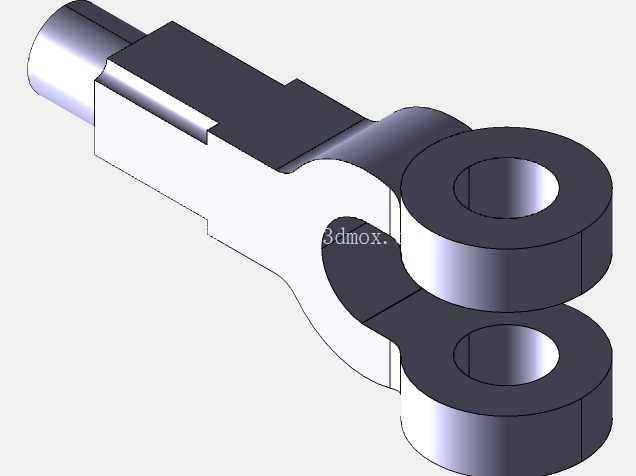

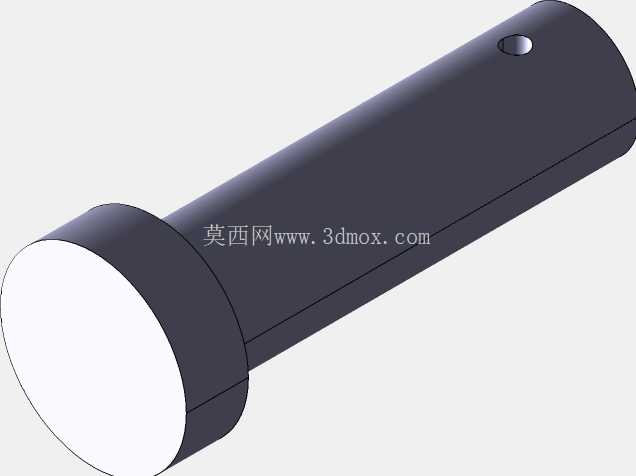

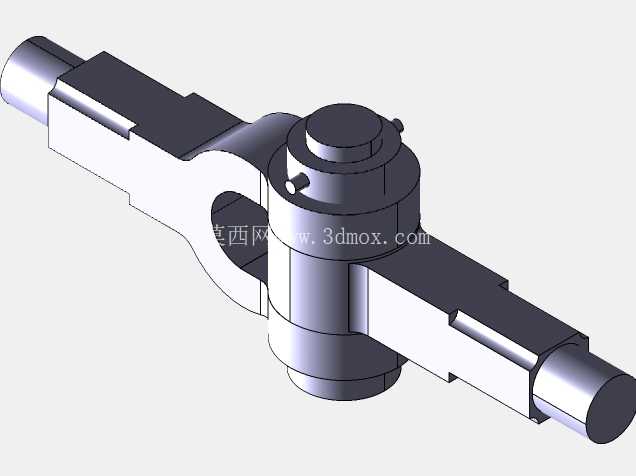

  从实际使用场景来看,这类指关节铰接件主要用在需要传递拉力载荷、同时允许两个连接部件在单一平面内完成相对旋转的部位,比如小型机械手的指节铰接处、低压阀门的手动操作连杆连接位、轻工设备的连杆传动机构、甚至是部分康复辅具的活动关节位置,它和普通轴套的核心区别在于,普通轴套主要承担径向支撑作用,而这类指关节件需要同时承担周向的拉力传递,以及铰接转动的限位作用,两个径向对称分布的销孔是核心传力结构,装配时销钉穿过销孔,分别连接两侧的拉杆部件,中间的环形通孔则是穿装中心铰接轴的位置,中心轴承担转动的径向定位,两个径向销承担拉力的传递,两者的受力边界完全独立,这也是这类零件设计时最核心的受力拆分逻辑。

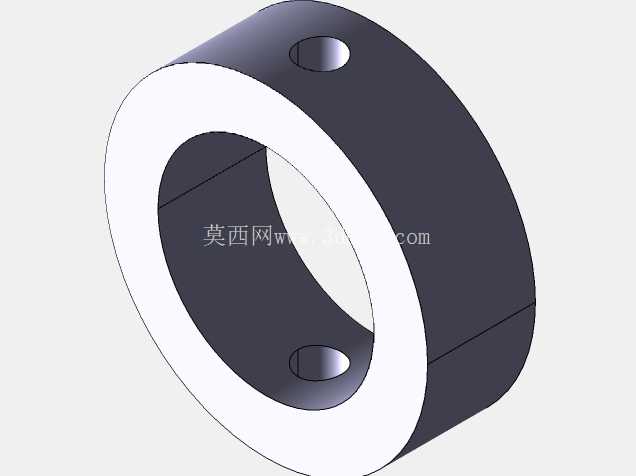

  从设计思路上看,这个零件采用等厚环形基体加对称径向销孔的结构,首先是为了保证转动过程中受力的对称性,两个销孔沿环形基体的径向对向分布,中心轴线与环形基体的中心轴线垂直相交,这样在传递拉力时,两个销钉的受力可以均匀分布,不会出现单侧销孔受力过载的情况;环形基体的内外径差值决定了零件的径向抗扭和抗拉截面面积,设计时需要根据额定传递拉力计算截面的剪切应力,避免环形壁在拉力作用下出现断裂;销孔的直径选择需要和配套的销钉做过渡配合,既不能间隙过大导致传力时出现冲击晃动,也不能过盈过大导致装配时销钉压装困难,通常销孔的位置精度需要控制在±0.02mm以内,保证两侧销孔的同轴度,否则装配后会出现销钉别劲、转动阻力过大的问题。

  从外形尺寸和安装边界来看,这类零件的轴向厚度通常和配套的连杆接头宽度匹配,安装时环形基体的两个端面需要和两侧连杆接头的端面保留0.1-0.2mm的间隙,避免转动时出现端面摩擦;环形内孔的尺寸需要和中心铰接轴采用间隙配合,配合间隙通常控制在H8/f7的精度等级,保证转动灵活的同时不会出现过大的径向窜动;两个径向销孔的中心到环形基体端面的距离需要满足销钉的压装长度要求,保证销钉压入后有足够的结合力,不会在拉力作用下出现销钉脱出的情况;零件的外圆面不需要做过高的精度加工,因为外圆面不承担配合和传力作用,只需要去除加工毛刺即可,而内孔和销孔的表面粗糙度通常需要控制在Ra1.6-3.2之间,减少转动和传力过程中的磨损。

  很多工程师在建模这类零件时容易犯的错误是忽略销孔和内孔的相贯线处理,实际加工时如果相贯线位置不做倒角处理,装配时销钉的端部会和中心铰接轴的外圆面发生干涉,导致中心轴无法穿装到位,所以在三维建模阶段就需要在销孔和内孔的相交位置做适当的倒角或者沉孔设计,规避装配干涉;另外零件的棱边都需要做0.5mm左右的倒角,去除加工产生的锐边,避免装配时划伤操作人员,也能减少应力集中,提升零件的疲劳强度。在实际选型替换时,需要重点核对三个核心尺寸:环形内孔直径、销孔直径、两个销孔的中心距,这三个尺寸直接决定了零件的互换性,只要这三个尺寸匹配,即使外圆或者厚度有微小差异,也能满足大部分场景的使用要求,不需要完全复刻原零件的所有外形尺寸,这也是机械维修和备件替换时的实用技巧。
