金属钣金安装托架结构设计

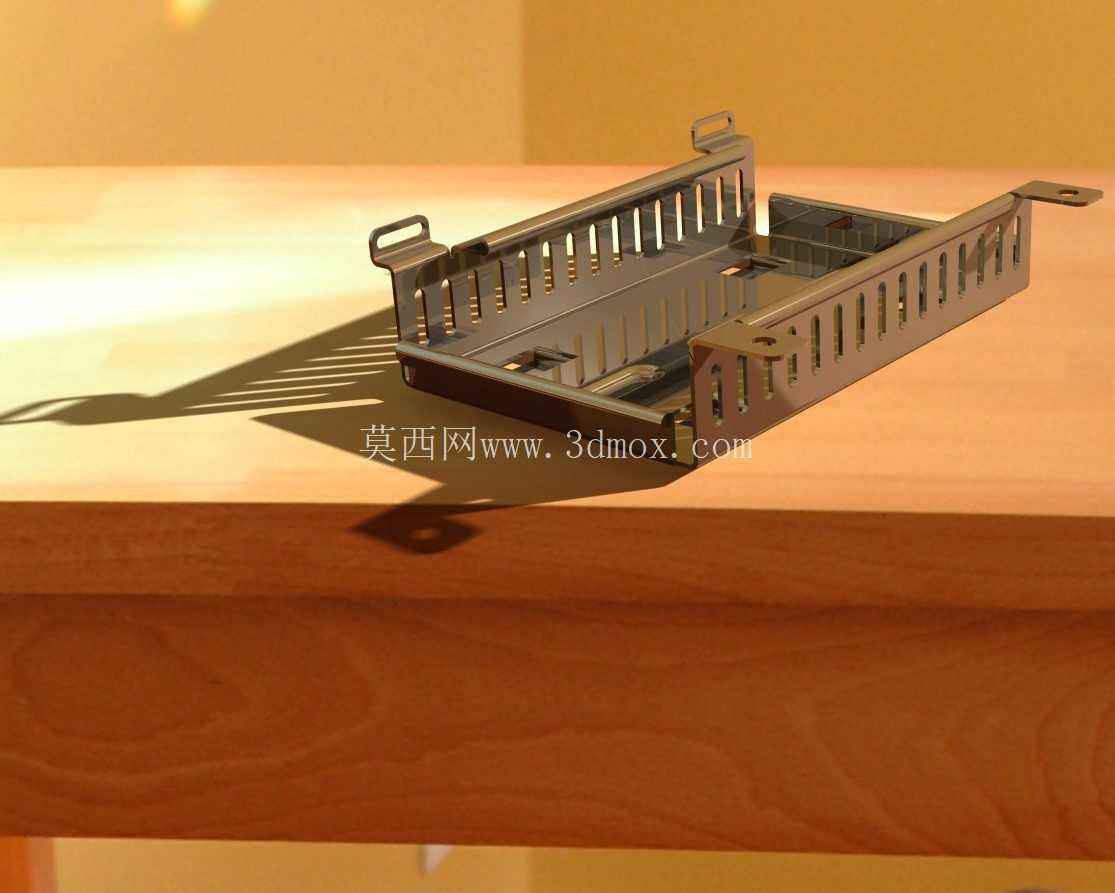

　　这类钣金托架在工业电控、通讯设备内置模块的安装场景中应用十分广泛，日常做设备结构排布时，这类构件主要承担内置功能板卡、小型功能模块的承载与定位作用，避免模块在设备运行过程中出现移位、磕碰，同时兼顾设备内部的通风散热需求。从结构细节来看，构件整体采用薄金属板材经冲压、折弯工艺成型，主体为敞口槽型结构，槽体两侧侧壁均匀排布长条状通风槽孔，这些槽孔并非随意开设，其开孔宽度、间距都经过匹配计算，既能够保证槽内安装的模块工作时产生的热量可以顺利通过槽孔散出，避免局部积热导致模块性能下降，同时也不会过度削弱侧壁的结构强度，保证托架整体的抗形变能力。

　　槽体两端延伸出带安装孔的固定耳片，耳片上的开孔位置与常规设备内部的安装螺柱点位完全匹配，安装时无需额外打孔适配，直接通过标准紧固件即可完成托架在设备腔体内的固定，耳片与槽体主体为一体折弯成型，不存在焊接拼接的应力集中点，长期受振动载荷作用下也不会出现连接部位断裂的问题。在做这类钣金件的结构设计时，首先要明确安装边界的尺寸限制，槽体的内部净宽、净深需要完全适配所承载模块的外形尺寸，预留0.2-0.5mm的装配间隙，既不会因为间隙过小导致模块装入困难，也不会因为间隙过大导致模块在槽内出现窜动。侧壁的通风槽孔开设位置需要避开模块上的发热元件对应区域吗？

　　恰恰相反，槽孔需要正对模块上的主要发热点位，最大化提升空气对流的散热效率，同时槽孔的边缘需要做去毛刺处理，避免装配时划伤操作人员或者模块表面的线路保护层。两端固定耳片的折弯角度需要严格控制在90度，折弯处的内R角匹配板材厚度设置，避免折弯处出现开裂或者回弹角度超差的问题，耳片上的安装孔采用冲压冲孔成型，孔位公差控制在±0.1mm范围内，保证安装时可以顺利对准设备腔体上的预装螺柱，不会出现孔位错位导致无法装配的情况。槽体底部设置有几处凸起的定位卡点，这些卡点是在板材冲压阶段直接压型成型的，当模块装入槽体后，卡点可以卡入模块底部预设的定位凹槽内，无需额外螺丝固定即可实现模块的初步定位，减少装配时的紧固件使用量，提升整体装配效率。

　　从实际使用的角度出发，这类钣金托架的板材厚度通常根据承载模块的重量选择，常规承载1kg以内模块时选用0.8-1.2mm厚度的冷轧钢板即可满足强度要求，表面采用镀锌或者喷塑处理，提升构件的防锈耐腐蚀能力，适配工业设备内部多尘、存在一定凝露风险的使用环境。在建模过程中，需要重点关注折弯扣除值的准确设置，不同厚度、不同材质的板材折弯扣除参数存在差异，参数设置错误会直接导致加工成型后的构件尺寸超差，无法完成装配；同时所有的开孔、压型特征都需要考虑冲压加工的工艺可行性，避免出现过小的内角、无法脱模的压型结构，减少后续加工环节的工艺调整成本。这类构件虽然结构不算复杂，但作为设备内部的承载定位零件，其尺寸精度、结构强度直接影响到内置模块的运行稳定性，设计时需要兼顾装配便利性、散热性能、结构强度与加工工艺性几个维度的需求，不能单纯追求某一项性能而忽略其他维度的实际要求。比如如果为了提升散热效果过度加大通风槽孔的面积，就会导致侧壁结构强度下降，设备受冲击振动时侧壁容易出现变形，挤压内部安装的模块造成损坏；如果为了提升强度一味增加板材厚度，又会造成材料浪费，同时占用过多的设备内部安装空间，增加整体设备的重量。
