阶梯式Z型支撑连接构件结构设计

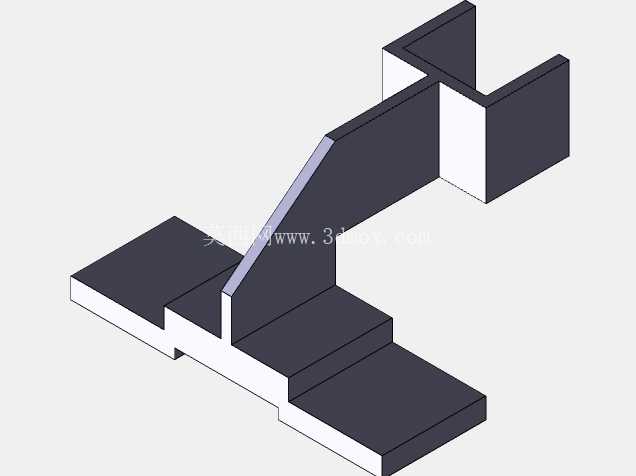

　　这类阶梯式Z型支撑连接构件，多应用在需要分层承载同时完成空间错位连接的工业场景中，比如小型设备的机架内部层级支撑、输送线侧边的导向件安装基座、工装夹具的定位承托结构，也可作为小型实验台架的层板连接支架使用，核心作用是在有限的安装空间内，同时完成垂直方向的分层承托与水平方向的错位转接，避免额外增加转接零件带来的装配累积误差。从结构功能来看，构件底部设置的三层阶梯式平台，每个平台面都可作为独立的安装基准面，可分别固定不同高度的小型功能元件，比如传感器安装座、管线固定卡扣、小型气动元件的固定位，阶梯的高度差经过等距设计，每个台阶的平面度公差控制在安装所需的合理范围内，保证固定在不同台阶上的元件相对位置精度满足使用要求。

　　上部的Z型弯折立板是主要的承力结构，立板与底部阶梯平台采用一体化的结构设计，不存在拼接缝隙，避免了焊接或螺栓连接带来的应力集中问题，立板的上部伸出端设置有平行于底部平台的安装面，可与上层的机架横梁或者设备面板完成固定连接，实现上下两个错位平面之间的刚性支撑。设计过程中首先要确认安装边界的空间限制，这类构件通常用在设备内部的狭窄安装空间，整体的外轮廓尺寸需要适配预留的安装腔室，底部阶梯的总长度要匹配下层安装面的可用固定范围，上部Z型立板的伸出长度要刚好对齐上层的连接点位，避免出现安装干涉。

　　立板的弯折角度经过受力校核，在常规的静载工况下，弯折处的应力分布均匀，不会出现应力集中导致的结构变形，立板的厚度根据所需承载的重量匹配，保证在额定载荷下的形变量控制在允许范围内，不会影响上部连接部件的位置精度。安装时，底部阶梯平台的最下层平面作为主要的固定基准，通过螺栓与下层安装基体完成锁紧，中间的两层阶梯可根据实际装配需求选择是否增加辅助固定点，上部的连接面与上层部件连接时，需要保证两个连接面的平行度，避免强行装配带来的内应力。构件的所有棱边都做了倒角处理，避免装配过程中划伤操作人员或者损坏相邻的管线元件，各个安装面都预留了标准的螺栓过孔，孔位的位置度公差满足通用装配要求，不需要现场二次加工即可完成装配。

　　这类结构相比传统的直角支撑件，能够在同一个零件上实现多个高度的安装点位，减少了设备内部的零件数量，降低了装配工作量，同时一体化的结构也提升了整体的支撑刚性，在承受偏载的时候，Z型的结构能够将载荷均匀分散到底部的整个阶梯平台上，避免局部应力过大导致的结构损坏。在实际选型应用时，需要根据实际承载的重量、上下连接面的错位距离、安装空间的长宽高限制来确认具体的尺寸参数，不同的使用场景下可以调整阶梯的数量、立板的厚度、弯折的角度，来适配不同的安装需求，比如在需要承载较重部件的场景下，可以适当增加立板的厚度，在安装空间特别狭窄的场景下，可以缩减阶梯的宽度，在保证结构强度的前提下缩小整体体积。
