带万向节补偿结构的减压阀三维结构

　　在工业流体输送管网、液压动力回路以及工艺介质输送系统中，减压阀是维持下游压力稳定的核心元件，常规减压阀在安装对接过程中，往往会因为管路焊接变形、设备运行振动带来的同轴度偏差，出现阀杆卡滞、密封面偏磨、调压精度漂移的问题，这款带万向节补偿结构的减压阀，正是针对这类现场安装痛点完成的结构设计。从实际应用场景来看，这类结构的减压阀可适配石化工艺管线、重型设备液压站、船舶动力管系等安装空间受限、管路对接精度难以完全保证的工况，不需要额外加装柔性接头补偿安装误差，就能保证阀件内部运动部件的动作顺畅。

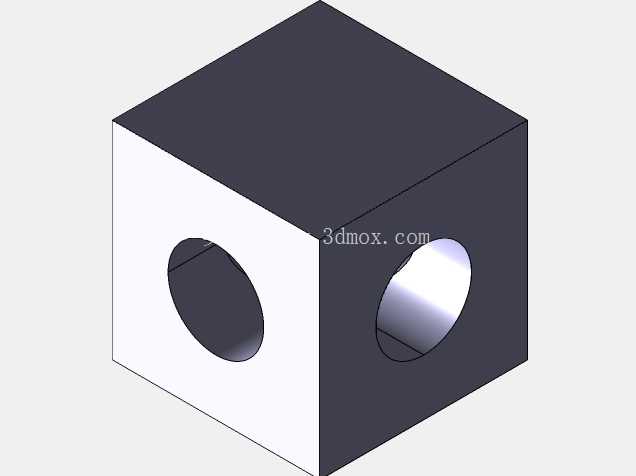

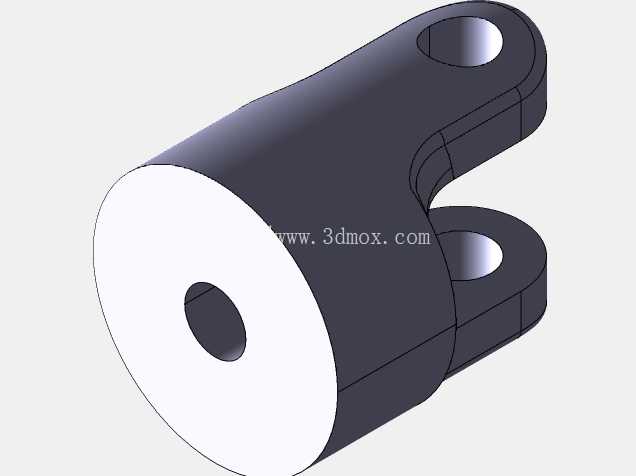

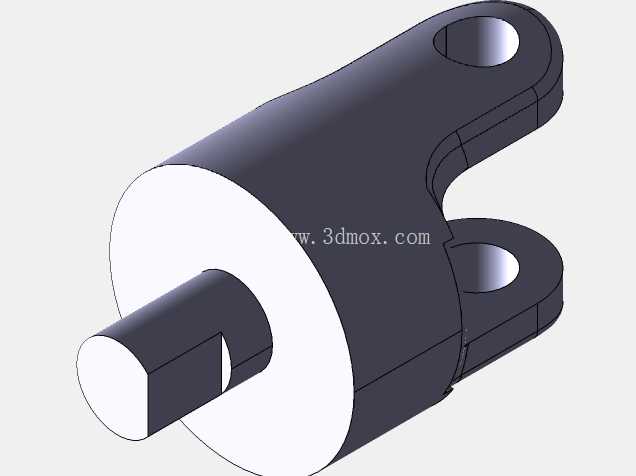

　　产品的核心功能特性集中在压力稳定输出与安装偏差补偿两个维度，主阀体采用直通式流道设计，介质流经阀腔时的压损控制在同口径常规减压阀的80%以内，避免节流过程中产生的紊流引发阀件啸叫与振动；内置的压力反馈膜片采用耐油耐温的复合材质，可在-20℃到120℃的介质温度范围内稳定工作，下游压力波动控制在设定值的±5%以内，满足绝大多数工业场景的压力控制精度要求。设计过程中，万向节补偿结构被集成在阀杆与调压执行端的连接位置，没有额外增加阀件的轴向安装尺寸，十字轴式的万向节结构可吸收最大3°的角向偏差，不管是管路安装时的同轴度误差，还是设备运行过程中振动带来的位置偏移，都不会把附加弯矩传递到阀杆与密封副上，从根源上避免阀杆卡涩、密封面不均匀磨损导致的内漏问题。

　　外形尺寸方面，这款阀件的接口采用标准法兰连接尺寸，与同压力等级、同通径的常规减压阀安装边界完全一致，现场替换原有阀件时不需要改动管路布局，也不需要重新设计安装支架，阀体的最大外轮廓尺寸控制在常规安装空间的预留范围内，侧面的调压手轮操作空间预留充足，不需要额外加长操作手柄就能完成压力设定调节。从结构细节来看，万向节的连接部位采用自润滑衬套，不需要定期加注润滑脂就能长期维持动作灵活性，避免长期运行后补偿结构卡滞失去偏差吸收能力；阀瓣与阀座的密封面采用堆焊硬质合金处理，抗冲蚀能力是普通铜密封面的3倍以上，在含少量杂质的介质工况下也能维持长期密封可靠；阀体流道部位做了圆弧过渡处理，减少介质节流过程中的局部阻力，同时避免介质中的固体颗粒在阀腔内部沉积卡滞运动部件。

　　实际选型应用时，需要注意阀件的安装方向要与介质流向标识一致，虽然万向节结构可吸收一定的角向偏差，但安装时还是要尽量保证管路与阀件接口的同轴度，避免过大的安装偏差长期作用在法兰连接螺栓上引发密封泄漏；调压过程中需要缓慢旋转手轮，观察下游压力表数值直到达到设定压力，避免快速调压导致的压力超调冲击下游设备；日常维护时不需要拆解万向节补偿结构，只需要定期检查阀件进出口的压力差，以及密封部位是否有外漏即可，补偿结构的自润滑衬套设计可实现与阀体等寿命的使用周期，不需要单独更换维护配件。
