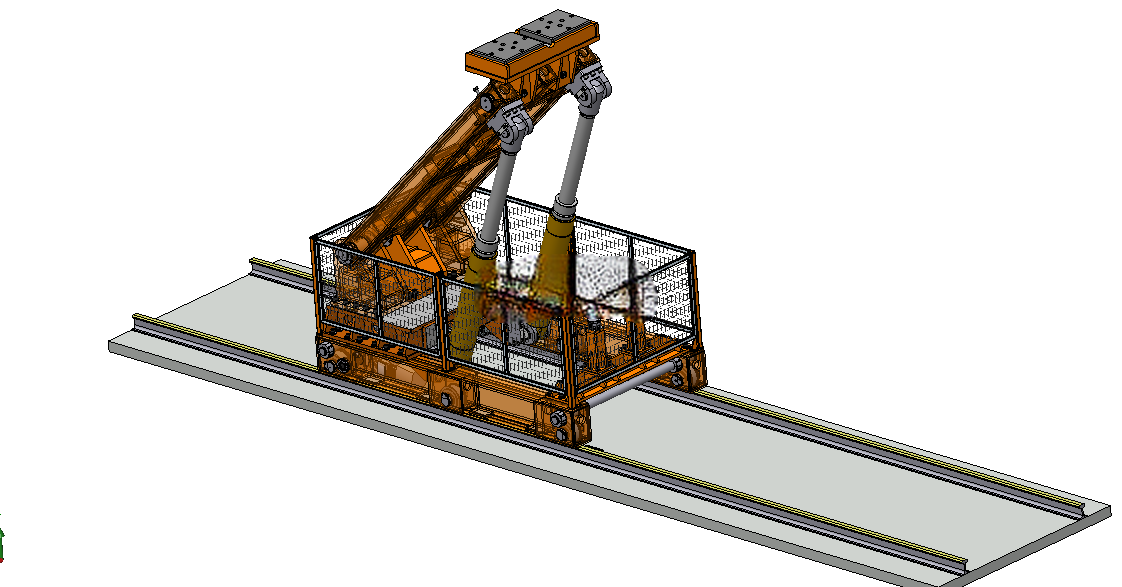

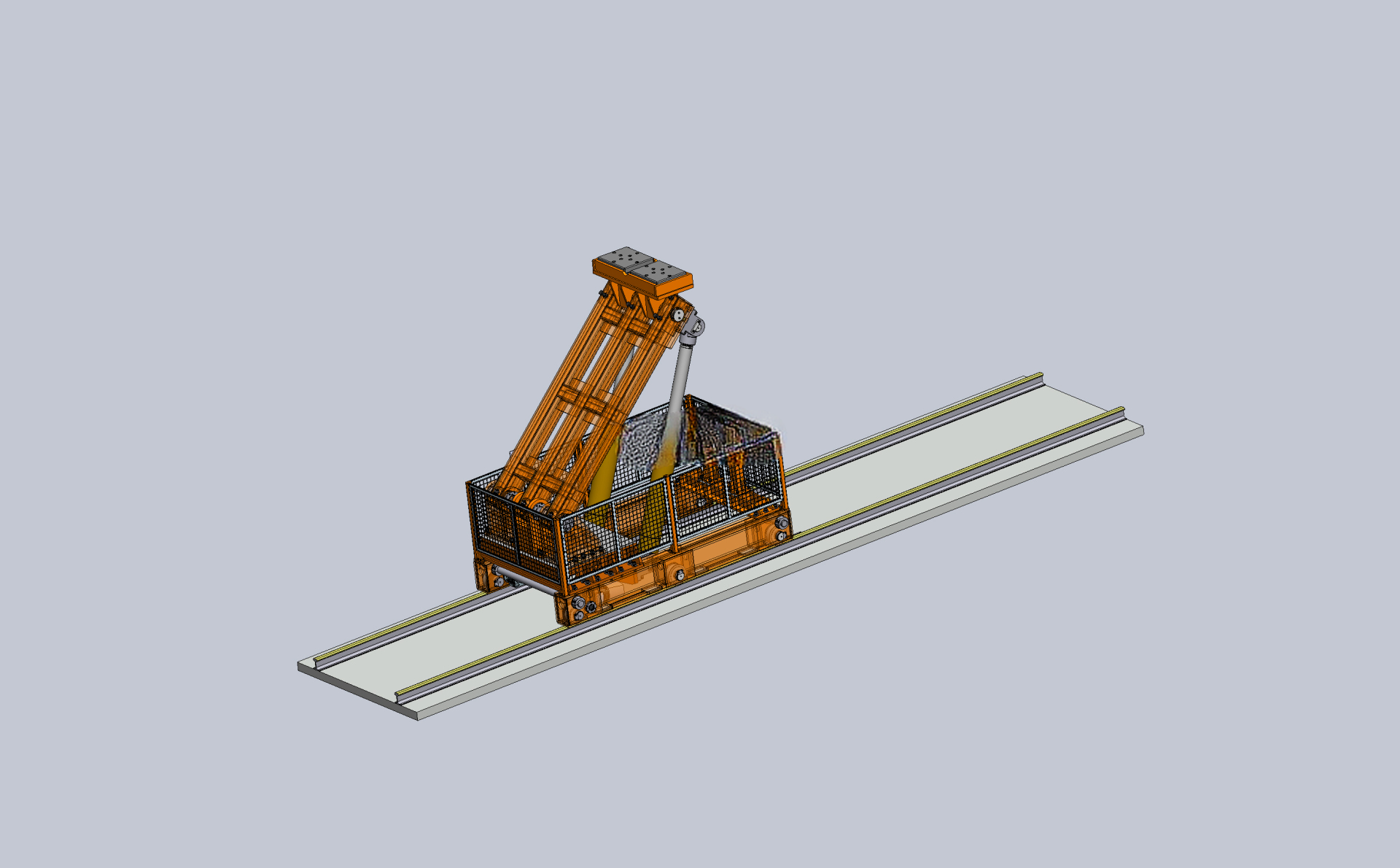

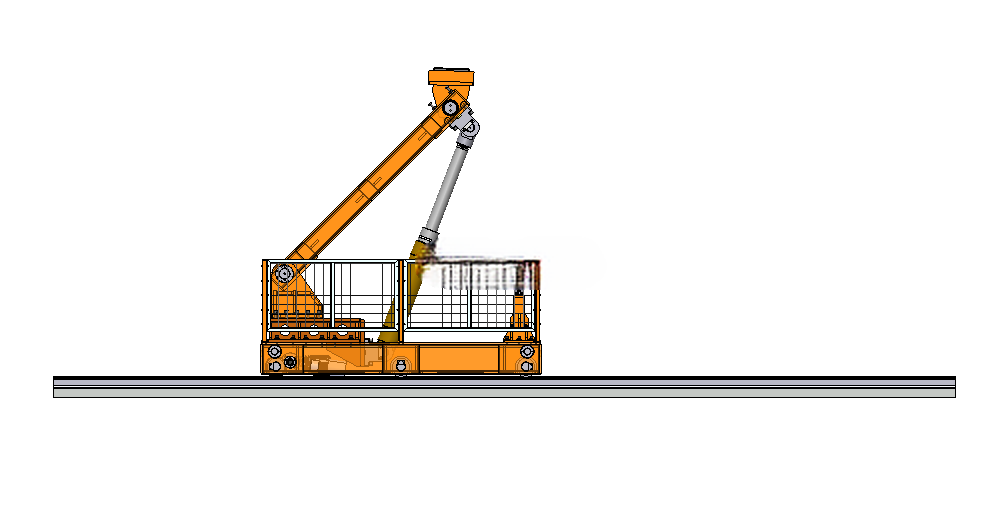

重载电驱移动旋转举升作业平台结构设计

　　这款重载移动旋转举升平台，核心是解决户外无外接动力场景下，大重量工件的移位、对位、举升安装作业需求，常见于户外管网施工、大型设备现场维保、厂区跨区域重型物料转运对位这类场景，区别于固定工位的举升设备，它自带行走与转向能力，不需要额外铺设轨道之外的辅助导向设施，能沿着预设的平直轨道完成长距离的工位转移，适配厂区内部固定运输路线或者户外临时铺设的简易轨道作业场景。

　　从功能配置上看，底盘行走部分采用前轮转向、后轮驱动的布局，这种布局的优势在于转向半径控制更灵活，后轮驱动能提供足够的附着力来承载重载状态下的起步与爬坡需求，不会因为前端负载变化出现驱动轮打滑的问题。平台两侧集成安装锂电池组，完全采用电驱方案，不需要外接电缆或者液压动力源，摆脱了传统举升设备对厂区固定动力接口的依赖，哪怕是在无供电的户外施工场地，也能独立完成全流程作业，电池组的布置位置选在底盘两侧，一方面能平衡举升臂伸出时的重心偏移，降低侧翻风险，另一方面也方便日常维护时的电池拆装更换，不需要拆解底盘主体结构。

　　举升臂采用折臂加液压辅撑的结构，主臂负责大角度的举升变幅，辅撑油缸用来调整作业端的水平姿态，保证举升过程中作业平台始终保持水平状态，避免放置在平台上的工件出现滑落。平台自带旋转功能，举升到指定高度后，可以通过回转机构调整工件的周向角度，不需要反复调整整车位置就能完成对位作业，对于大型设备安装时的螺栓孔对位、管线接口对接这类需要精细调整角度的作业场景，能大幅减少对位调整的时间，降低作业人员的劳动强度。底盘上设置了防护栏结构，作业人员可以站在底盘平台上跟随设备移动，近距离操作举升和旋转动作，不需要额外配置登高作业梯，作业过程中防护栏能提供足够的安全防护，避免人员从底盘上跌落。

　　设计过程中，首先核算了重载状态下的整车重心包线，不管是举升臂处于最大伸出幅度、旋转到任意角度，还是行走过程中经过轨道接缝产生冲击的工况，重心始终落在四个行走轮的支撑范围内，保证不会出现倾翻风险。行走轮的轮压按照最大负载1.2倍的安全系数做校核，轮缘和轨道的配合间隙控制在合理范围，既能保证行走过程中不会脱轨，也不会因为间隙过小出现卡滞问题。转向机构采用连杆式转向结构，两个前轮的转向角度按照阿克曼原理做匹配，转向过程中车轮不会出现滑动摩擦，降低行走阻力的同时也减少轮胎的异常磨损。回转支撑的选型按照最大偏载力矩做计算，保证举升最大负载旋转时，回转机构不会出现卡顿或者结构变形。液压系统的管路全部布置在臂架内部，避免户外作业时被杂物剐蹭损坏，电气线路采用防水接插件，满足户外雨天作业的防护需求。

　　安装边界方面，设备整体宽度控制在常规厂区通道的通行宽度范围内，不需要对现有厂区通道做拓宽改造就能通行，轨道采用标准重型钢轨，铺设时只需要保证轨道的直线度和平整度在允许误差范围内，不需要做特殊的地基处理，适合临时作业场景的快速铺设与拆除。设备的最低作业高度能满足地面工件的直接装载需求，不需要额外配置斜坡或者吊装设备辅助上料，最大举升高度覆盖常规工业设备安装、户外设施维保的常用作业高度范围，不需要额外配置登高设备就能完成作业。底盘的离地间隙满足户外不平整路面的通行需求，不会因为地面凸起剐蹭底盘底部的电池或者管路。
