固体瞬态传热模拟仿真结构模型

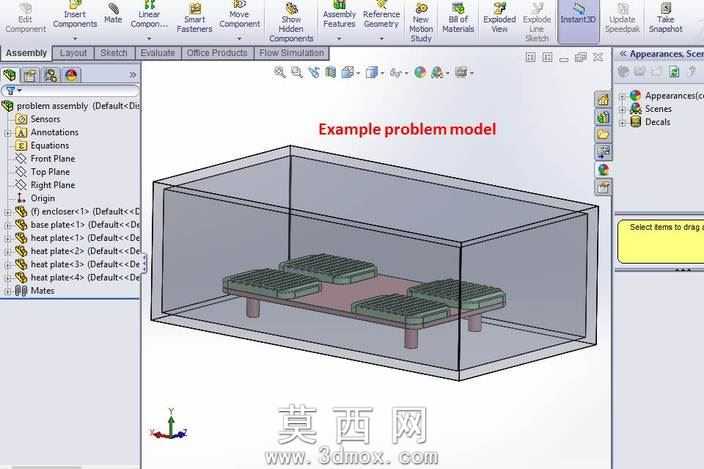

本模型为固体瞬态传热模拟仿真专用三维结构，整体采用封闭腔体式布局设计，建模过程中严格遵循热仿真分析的几何简化原则，对非关键结构做了合理的轻量化处理，既保证仿真计算的收敛性，又完整保留热传递路径上的所有核心结构特征。模型主体为长方体封闭外壳，内部设置多组平行排布的发热载板结构，载板通过支撑柱与腔体底部固定，各部件之间的装配间隙完全贴合实际传热场景的接触状态，可精准还原不同固体界面间的热传导过程。建模阶段对各部件的几何拓扑做了优化处理，删除了对热场分布无影响的细小倒角、冗余边线，避免仿真计算时出现网格畸变问题，同时保证各固体域的几何连续性，为后续热物性参数赋值、边界条件加载提供规范的几何基础。模型内部的发热元件采用阵列式排布设计，支撑柱的位置、尺寸均经过合理规划，可模拟不同支撑结构对热量传递路径的影响，腔体外壳的壁厚设置符合常规封闭热环境的结构特征，可同时模拟固体内部热传导、腔体内空气自然对流耦合的传热场景。材质设置层面，可根据仿真需求为不同部件分别赋值对应固体材料的热导率、比热容、密度等热物性参数，外壳可设置为绝热或导热材质，载板与支撑柱可匹配不同金属或非金属材料属性，满足多场景瞬态传热模拟的参数配置需求。结构设计上充分考虑瞬态热仿真的时间步长计算需求，各部件的尺寸比例经过校准，可适配不同热载荷条件下的温度场随时间变化的计算需求，既可以模拟恒定热功率输出下的固体升温过程，也可以模拟变功率热载荷下的温度波动规律，为固体传热相关的工程验证、教学演示提供标准化的三维仿真载体。
