气动缸体前端方形安装端盖结构设计

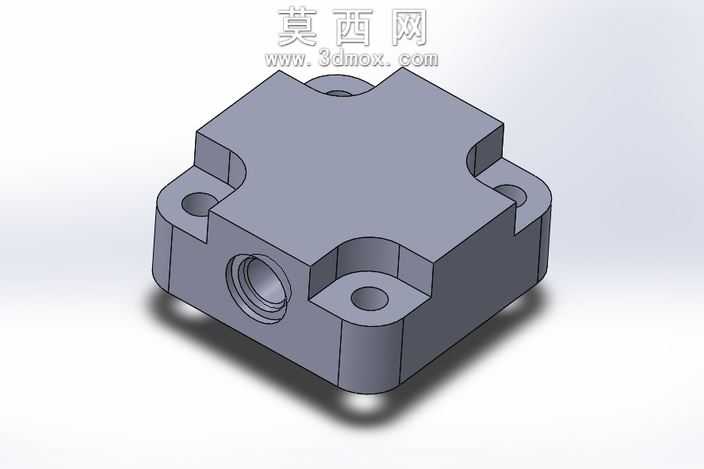

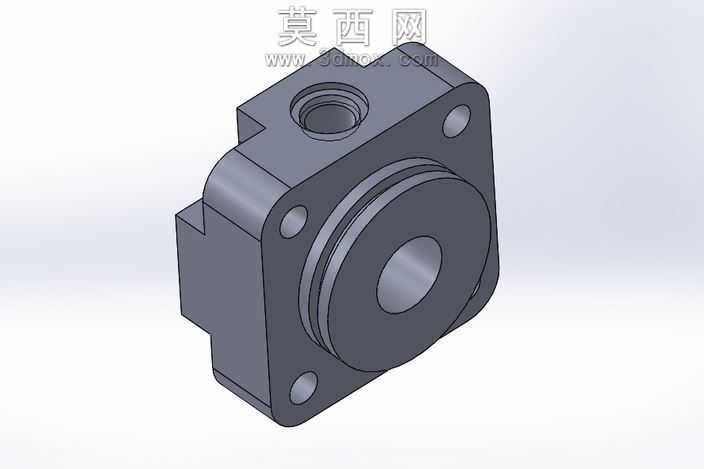

本作品为气动执行元件的核心组成部件，采用三维参数化建模方式完成全流程设计，建模过程中优先保证气动元件的装配精度与气动密封性能要求。整体结构采用方形法兰安装形式，建模时首先绘制端盖的主体方形轮廓，通过拉伸特征生成基础基体，随后在法兰端面上均匀布置四个安装定位孔，孔位尺寸严格匹配气动缸的标准安装间距，保证与缸筒、后端盖的同轴度装配要求。端盖中心设置阶梯式通孔结构，大直径段用于安装气动活塞杆的导向密封组件，建模时预留了密封件的安装槽位，槽宽与槽深尺寸符合气动密封件的标准规格，小直径段为活塞杆的伸出通道，内壁做了光滑过渡处理，降低活塞杆往复运动的摩擦阻力。端盖侧面设置有气动接口螺纹孔，建模时按照气动管路的标准螺纹参数绘制螺纹特征，保证与气动接头的密封连接效果，接口位置与缸体内部气腔直接连通，可实现压缩空气的稳定输入输出。材质方面模拟工业常用的压铸铝合金材质，渲染时赋予亚光金属质感，表面做了轻微的喷砂纹理处理，还原气动元件实际生产中的表面处理工艺，同时在棱角位置添加了合理的铸造圆角，既符合压铸工艺的生产要求，也避免应力集中问题提升部件使用寿命。结构设计上充分考虑气动元件的受力特点，法兰与主体连接位置做了加厚处理，承受气动压力时不会出现变形问题，端盖与缸筒配合的止口位置设置了密封槽，可安装O型密封圈保证缸体的气密封性能，避免压缩空气泄漏影响气动系统的工作效率。建模过程中所有特征均采用全参数化驱动，后续可根据不同缸径的气动缸设计需求，直接修改对应参数即可快速生成适配的端盖模型，大幅提升同系列产品的设计效率，整体模型的尺寸公差、形位公差均符合气动元件的行业设计标准，可直接用于后续的工程图生成、工艺加工以及虚拟装配验证环节。
