五百吨四柱重型油压机成套液压结构

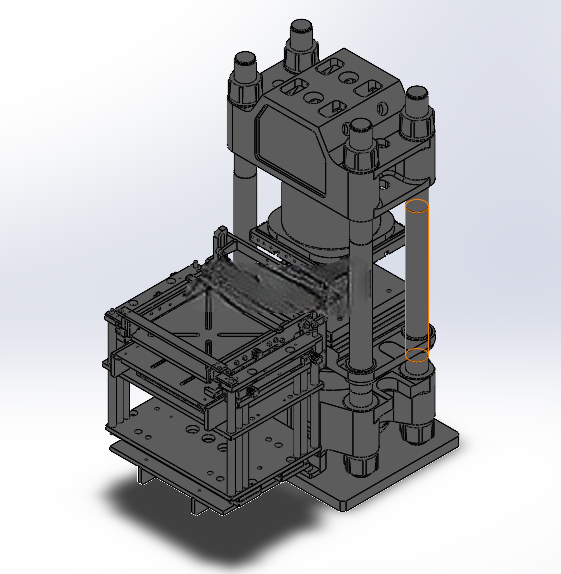

　　这套五百吨级四柱油压机的三维结构，面向厚板冲压、金属件压制成型、复合材料热压、大型零部件校直与过盈装配等重载工况展开设计，整机采用经典四柱导向布局，四根高精度导向立柱贯穿上横梁、活动滑块与下机身底座，配合四角导向套形成稳定的垂直运动约束，在满吨位压制时可有效抵消偏载带来的侧向分力，保证滑块下行全程的平行度与运动精度。

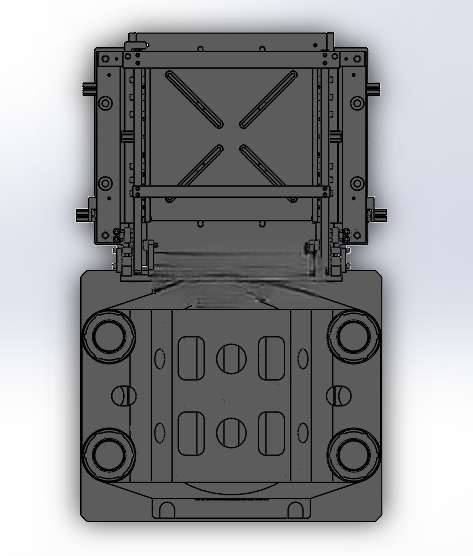

　　从现场布置的安装边界来看，设备整体分为上部压制主机与下部承载平台两大区块，主机框架采用厚钢板焊接后经时效处理的箱型梁结构，上横梁内部预留主油缸安装腔，单只大吨位主液压油缸垂直居中布置，油缸活塞杆端部与活动滑块刚性连接，滑块四角加工与导向套配合的安装位，可沿立柱表面做上下往复直线运动。下部工作台为整体铸造兼焊接组合的高刚性底座，台面上预留多组T型槽安装位，用于固定压制模具、工装夹具与工件定位组件，底座内部排布加强筋板，将五百吨压制反力均匀分散到设备基础接触面，避免长期满载作业出现底座变形。

　　配套液压动力单元独立集成在机身侧旁区域，整套液压系统包含液压站油箱、变量柱塞液压泵、驱动电机、主压制油缸、高低压输油管路、方向控制阀、压力溢流阀、调速阀组以及压力检测元件。动力站输出的压力油通过高压油管输送至主油缸无杆腔，推动滑块快速下行，接触工件后自动切换为低速高压压制模式，系统压力可根据不同工艺需求在额定范围内无级调节，回程时压力油进入油缸有杆腔，带动滑块平稳回升，油路中设置的平衡阀可防止滑块自重下坠，保障作业安全。

　　设备的压头执行端安装在活动滑块底面，标准配置通用压装法兰盘，可根据不同加工工艺快速更换冲压模头、校直压头、热压模板等不同执行工装；四周导向杆除了四根主承重立柱外，滑块两侧还增设辅助导向限位柱，配合行程检测开关，可精准设定滑块的快进行程、工进行程与回程停止位置，适配不同闭合高度的模具。加工平台周边预留了防护支架的安装接口，现场可加装三面安全防护网、光电安全光栅与安全联锁门，操作人员上下料时防护门触发联锁，液压系统自动停止加压动作，避免误操作引发安全事故。

　　在结构设计思路上，整机优先保证满载工况下的刚性储备：上横梁与底座的受力截面经过加厚处理，立柱采用高强度合金钢调质处理，表面镀硬铬降低导向套磨损，延长设备使用寿命。液压管路采用分层排布方式，高压油管与回油管路分开固定，管接头处预留检修操作空间，日常更换密封件、清理阀组时无需大面积拆解机身。设备底部的安装底座预先加工地脚螺栓孔，现场就位后通过地脚螺栓与混凝土基础锚固，可抵消快速泄压时的整机振动，保证长期作业的稳定性。

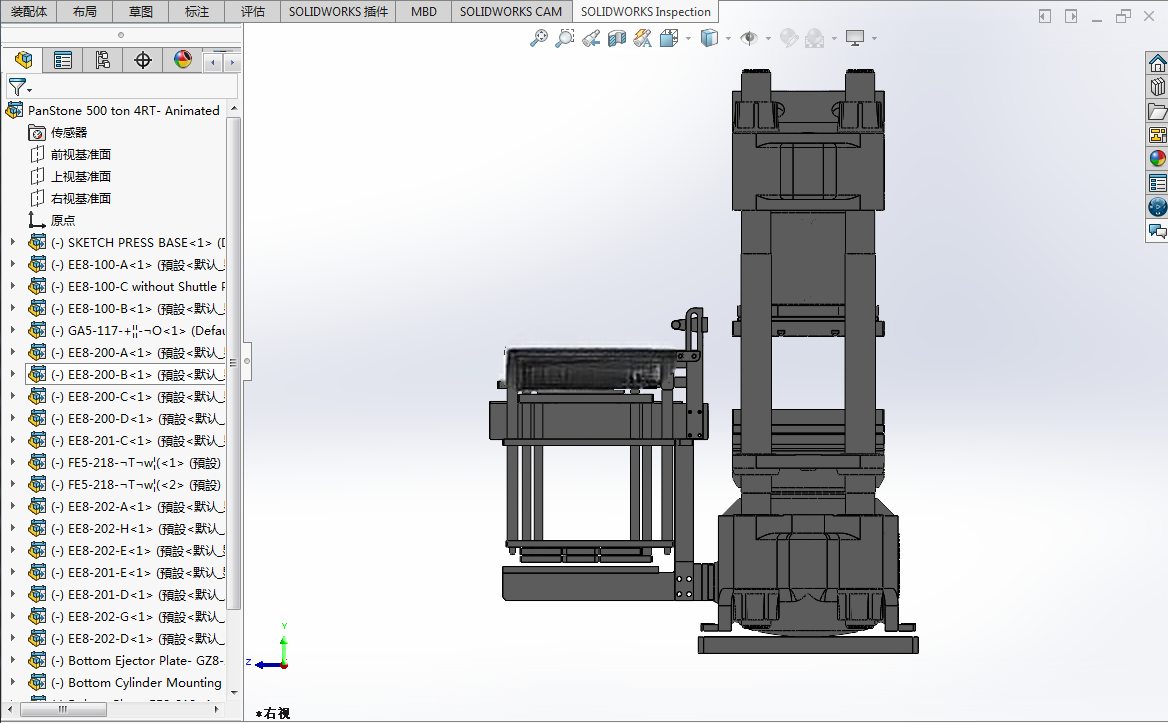

　　这类重型四柱油压机在实际生产中，可覆盖五金零件拉伸成型、金属板材校平、轴类零件压装、橡塑制品硫化压制、粉末冶金压坯等多类工艺，开放式的四柱空间允许大尺寸模具从前后左右四个方向吊装上下料，工作台面的大承载面积可适配多工位模具排布，一次行程完成多道压制工序。整套三维结构完整还原了主机框架、液压动力回路、导向组件、执行压头与防护安装点位的装配关系，结构工程师可在此基础上根据车间场地尺寸调整机身开口高度、滑块行程与台面规格，液压设计人员也可对照阀组排布优化油路通径与管路走向，完成定制化压机的方案改型。
