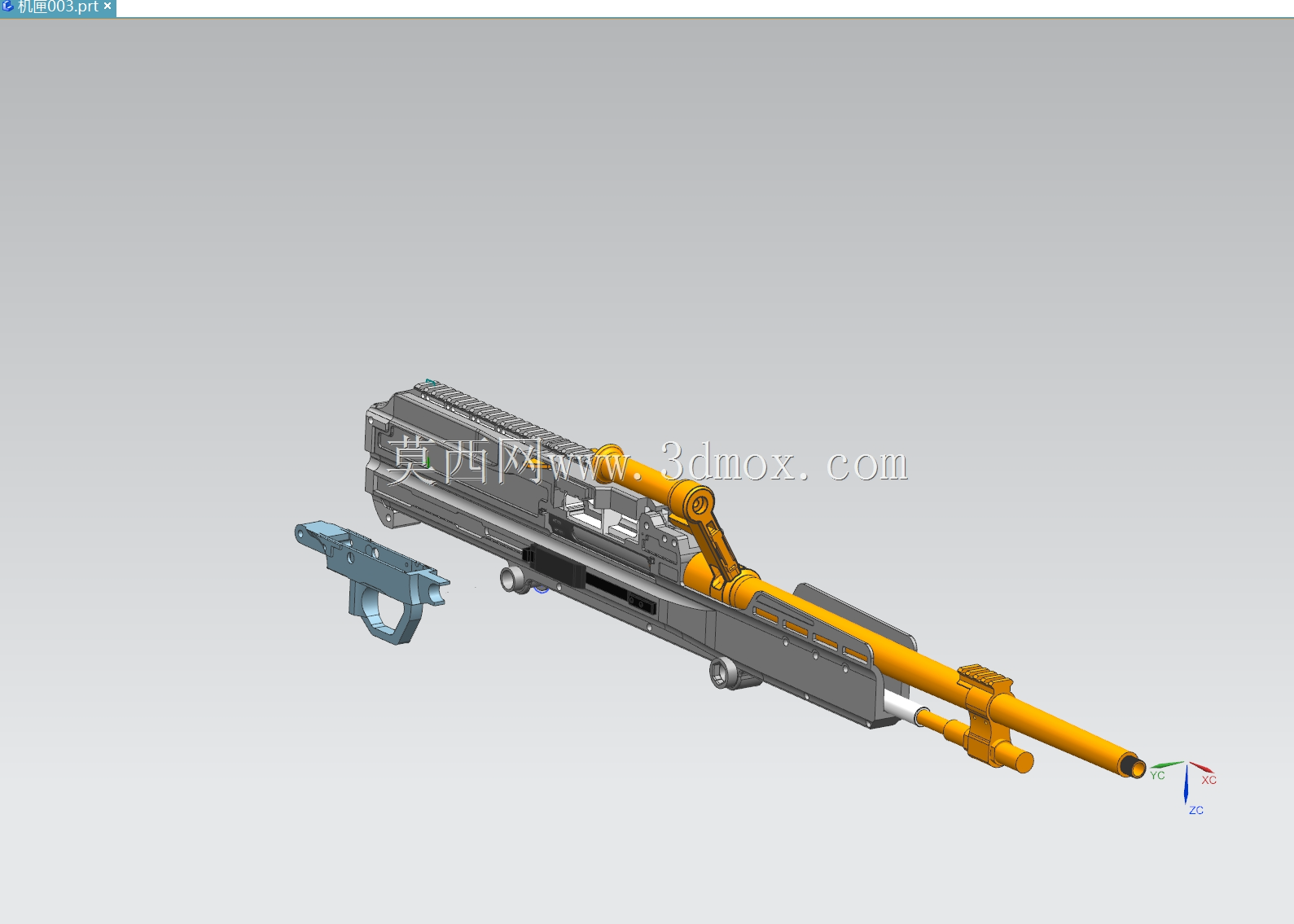

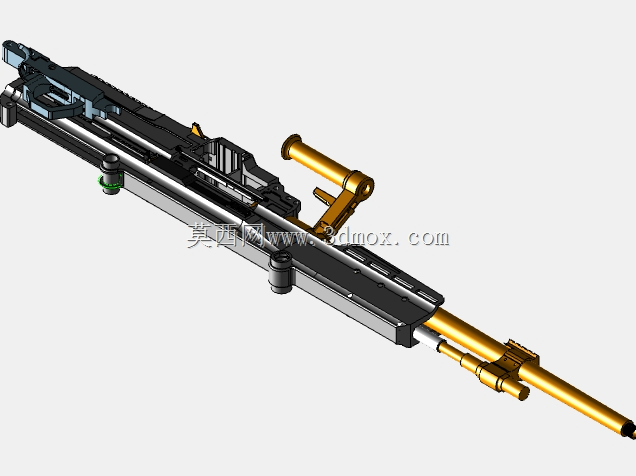

轻量化重机枪全尺寸结构三维数模

　　这套三维结构数模完整还原了大口径轻量化班组支援武器的全机装配关系，建模过程中优先梳理自动机的运动逻辑，而非单纯堆砌外观曲面。从结构拆解视角来看，全枪以机匣核心承力件为装配基准，枪管组件沿轴向向前延伸，长行程活塞导气机构平行布置于枪管侧方，受弹机座、枪机框、闭锁卡铁、击发发射组件依次沿机匣内部导轨完成轴向装配，扳机组件作为独立子模块从机匣下方嵌入，通过两个定位销完成径向定位，不需要额外焊接工序即可完成模块拆分，日常野战拆解维护时，操作人员不需要专用工装，仅用冲子即可完成全枪大件分解，擦拭内膛、清理导气孔积碳、更换受损易损件的作业流程都在结构布局中预留了操作空间。

　　外形尺寸层面，全枪整体沿枪管轴向呈长条形布局，全长控制在班组支援武器的携行边界内，枪管段外侧预留了护木安装接口，导气箍位置设置了气体调节器的调节工位，射手不需要拆解护木即可用弹药底缘调整导气孔开度，适配不同环境下的装药工况，在严寒区域低温导致火药燃速降低、或者沙尘区域导气通道容易积碳的场景下，可通过切换大气孔保证自动机后坐能量充足，在常温常规工况下切换小气孔，降低自动机后坐到位的撞击载荷，延长机匣和枪机部件的疲劳寿命。枪口位置预留了制退器的安装螺纹，双室冲击式制退器通过螺纹旋接并打横向防松销固定，能够将大口径弹药击发时的后坐冲量向侧后方导出，大幅降低三脚架或两脚架架设时的枪身上跳幅度，连发射击时的点射散布集中度相比无制退器状态有明显提升。

　　机匣主体采用钢板冲压铆接的结构思路，数模中完整还原了左右机匣片的折弯轮廓、内部导轨的冲压凸台、以及各铆接点的位置关系，相比整块切削机匣，冲压铆接工艺的材料利用率更高，生产周期更短，在批量列装场景下能够显著降低制造成本，同时机匣侧面预留了光学瞄准镜的皮卡汀尼导轨安装座，机械瞄具作为备用结构保留在导气箍和机匣尾部，可适配白光瞄准镜、夜视瞄准镜等多种观瞄附件，不需要对枪身主体做二次改装。供弹机结构采用弹链供弹布局，受弹器内的拨弹滑板通过枪机框的后坐行程驱动，完成弹链的横向步进，将弹药依次从弹链中抽出并推入弹膛，双程供弹的结构设计让供弹阻力分布更均匀，在使用可散弹链或不可散弹链时都能可靠完成供弹动作，供弹机盖可向上翻起，排除进弹口卡弹故障时不需要拆解全枪，掀开受弹器盖即可直接取出错位弹药，大幅缩短故障处置时间。

　　安装边界方面，机匣下方预留了三脚架连接耳的装配孔位，耳轴尺寸匹配通用重型三脚架的摇架接口，也可适配车载武器站、直升机舱门机枪架的安装接口，全枪重心布置在机匣中后段靠近握把的位置，当需要短距离转移阵地时，两名射手即可完成携行转移，不需要额外吊装设备。枪托位置预留了缓冲机构的安装空间，液压缓冲器布置在枪机框后坐行程的末端，能够将自动机后坐到位的剩余撞击能量逐步吸收，避免刚性撞击导致的紧固件松动，连发射击时的枪身振动幅度也能得到有效抑制。扳机组件为独立子装配，包含扳机、阻铁、不到位保险、击发阻铁簧等全部零件，整体从机匣下方卡入后通过扳机销固定，当发射机构出现故障时，可直接整体替换扳机模块，不需要在机匣内部进行小零件维修，适配野外抢修的作业需求。

　　建模时所有运动部件都预留了合理的配合间隙，枪机框与机匣导轨之间的滑动间隙、活塞与导气管之间的同轴度公差、枪管与机匣节套的同轴度要求都在数模装配关系中有所体现，既保证自动机往复运动时不会出现卡滞，也避免间隙过大导致的枪弹底火撞击不对中、闭锁支撑面贴合偏斜等问题。护木位置设置了多处散热通孔，连续射击后枪管的热量可通过护木开孔形成空气对流，降低枪管外层的热聚集速度，避免护木材料长期受热出现变形。整套数模的结构逻辑完全贴合实际班组支援武器的工程设计思路，可用于武器结构教学、自动机运动原理演示、车载武器站适配校核、以及轻量化重武器的结构参考设计，帮助结构设计人员理解大口径自动武器在能量分配、模块拆分、人机工程、维护性设计之间的平衡思路。
