KBK柔性悬挂起重轨道带电动葫芦结构

　　这套结构围绕车间内部短距离、高频次物料转运而展开，核心是把起重承载、轨道切换、行走导向和电动提升集成在同一套悬挂系统里。现场常见于机加工车间、装配线旁、仓储分拣区、维修工段以及轻型产品总装工位，用来搬运几十公斤到一两吨范围内的工件。相比地面叉车通道，它把输送路径布置在厂房上部空间，不占用地面物流路线，也避免了人工抬运造成的磕碰和疲劳作业。

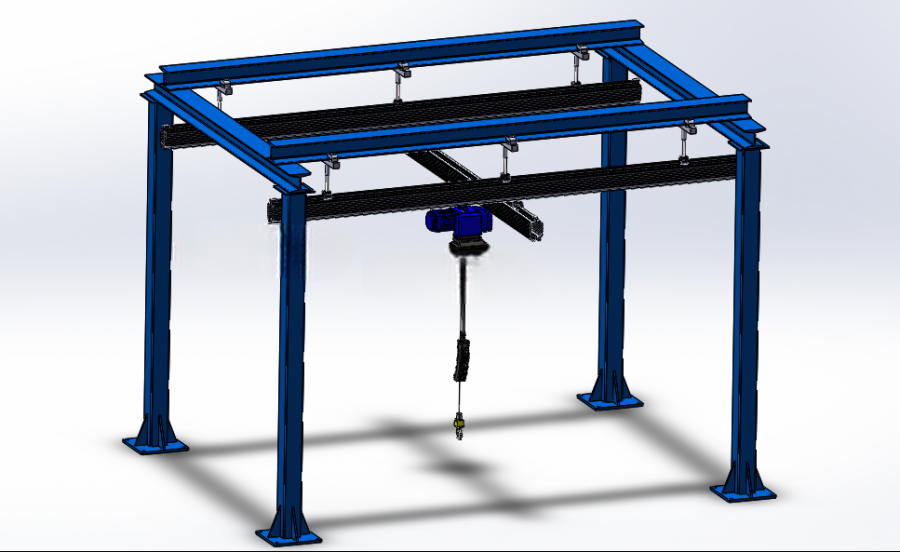

　　从结构组成看，模型包含主梁、副轨、悬挂吊杆、轨道连接段、道岔区域、行走小车、电动葫芦、供电滑线以及端部限位等部分。轨道采用KBK常见的冷弯成型截面，上翼缘承担悬挂和弯曲载荷，下翼缘作为小车车轮的运行面。车轮与轨道翼缘之间保留合理间隙，使小车在直线段运行顺畅，在曲线或道岔处又能通过导向轮完成方向过渡。吊杆上端连接厂房顶板、钢梁或专用支撑构架，下端通过夹持件固定轨道，安装时需要重点核对吊杆间距、轨道直线度和相邻轨段高差。

　　电动葫芦布置在行走小车下方，承担垂直起升和下降动作。葫芦本体通过连接板与小车架连接，吊钩组、卷筒或链条导向结构、制动部件和电机位置在模型中均有体现。实际选型时，不仅要看额定起重量，还要结合工作级别、起升高度、启停频率、工件重心偏置以及操作人员的站位。移动供电装置沿轨道敷设，滑线或拖链形式可为葫芦和行走机构提供持续电源；控制线则随小车移动，避免电缆在轨道下方缠绕。

　　道岔是这类系统区别于单一直轨吊具的关键部分。它允许一台葫芦从主线进入支线，或者在多个工位之间共享同一提升设备。设计道岔时，活动轨段与固定轨段的对位精度直接影响小车通过性，轨端间隙过小会受热膨胀和制造误差影响，过大则会造成车轮冲击。模型中轨道交叉和转接区域保留了连接件、吊挂点和限位关系，适合用来检查小车轮距、轨面过渡以及葫芦通过时的最小净空。

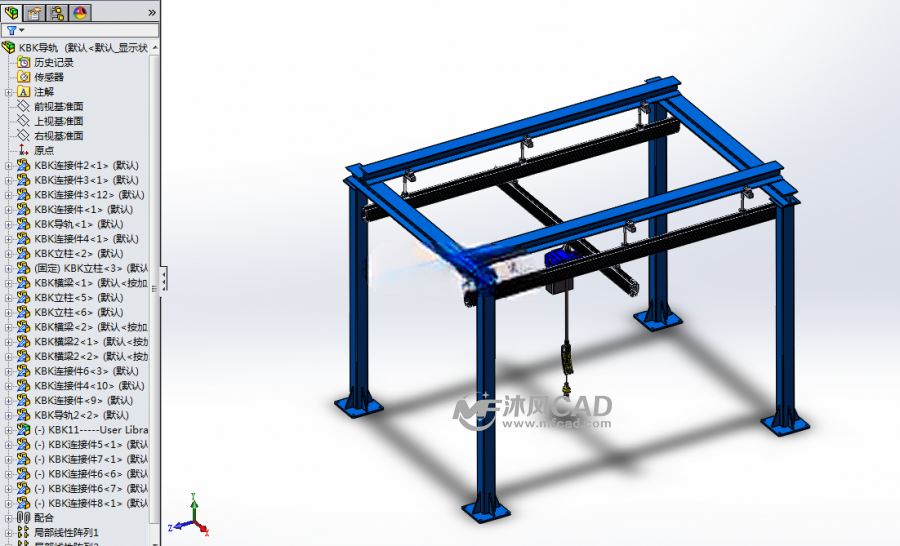

　　建模思路上，这套结构没有把设备做成单一实体，而是按实际装配关系拆分为轨道组件、悬挂组件、小车组件、葫芦组件和供电组件。这样处理的好处是在工程阶段可以分别校核：轨道看挠度和吊挂间距，小车看轮压与导向，葫芦看起升链条或钢丝绳走向，整体看厂房梁柱承载。轨道长度、跨度和吊杆位置都可根据车间柱距调整；若现场净高不足，可缩短吊杆或采用低位夹持方案；若输送范围扩大，也可延长直线轨、增加弯道或接入环形线路。

　　安装边界方面，轨道顶部必须与厂房屋架或钢梁形成可靠传力路径，不能简单固定在轻型吊顶上。轨道下方需要预留工件起升高度、葫芦本体高度、吊钩安全距离和人员操作空间。侧边则要避开厂房立柱、风管、电缆桥架、照明灯具和消防管线。小车运行到端部时，缓冲器和限位装置应能吸收冲击，防止葫芦冲出轨道。对于多轨道交汇区域，还要核对电动葫芦在分叉处的外形包络，确保吊钩、控制盒和供电部件不会与相邻梁体干涉。

　　在使用场景中，这套系统特别适合工位之间的节拍化搬运。例如机加工件从检验台吊往清洗区，装配线上的电机、泵体、箱体在各工序间转移，维修区把重型零部件从设备上拆下并送至工具间，都可以通过上部轨道完成。它不像大型桥式起重机那样需要完整厂房行车梁，也不像固定臂吊那样受回转半径限制，而是通过模块化轨道把多个作业点串联起来。

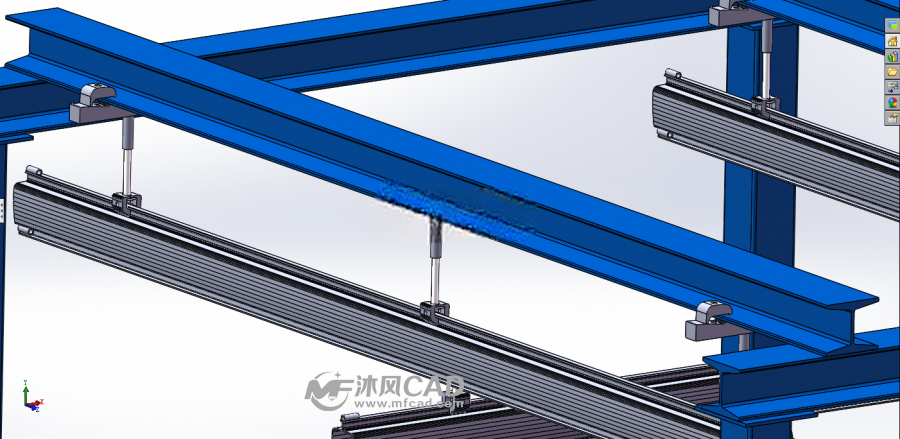

　　结构细节上，轨道夹持件承担夹紧和定位双重作用，螺栓预紧后要保证轨面不产生明显扭转；悬挂螺杆配有调节螺母，可在安装时微调轨道高度。小车架采用板式或焊接框架结构，车轮通常成对布置，以分散轮压并保持运行稳定。电动葫芦下方吊钩应设置防脱装置，起升过程中工件摆动幅度受轨道刚度、小车间隙和操作速度共同影响，因此启停控制宜平稳，避免突然加载。

　　从三维设计角度看，该模型可用于检查KBK系统在厂房中的空间布置，也可作为轻型起重设备方案沟通的基础。工程师可以在装配环境中继续补充厂房梁柱、工位设备和待搬运工件，验证吊运路径是否连续、吊钩能否到达目标位置、检修时葫芦是否能退出主线。对于需要做非标扩展的项目，还可以在现有轨道截面和吊挂方式基础上调整跨度、增加弯道、布置双小车或更换不同容量的葫芦，从而形成适配具体产线的空中输送方案。
