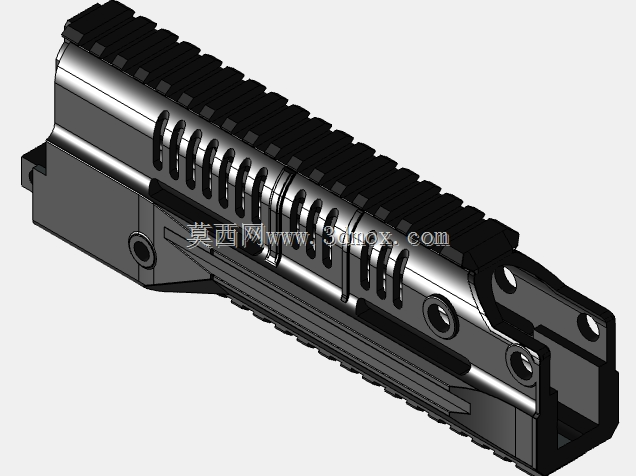

RPK16战术护木导轨结构三维造型

　　该护木结构属于轻武器外围战术附件的承载部件，主要围绕枪管前段提供包覆、定位与附件扩展能力，在实际使用场景中承担光学瞄具、前握把、战术灯、激光指示器、背带环等多种外接组件的安装任务。结构设计的核心并不是单纯做出外壳形状，而是要在有限的枪管外围空间内，同时处理同轴定位、刚性连接、散热通道、握持隔离和导轨扩展之间的关系。

　　从外形上看，护木上部采用连续的齿状导轨面，导轨截面按照标准皮卡汀尼接口的齿距与槽宽逻辑建立，齿顶、齿槽和侧向定位面均保持连续，便于附件在不同位置进行滑移、锁紧和重复装夹。顶部导轨与机匣上方接口在高度和方向上需要保持一致，这样瞄具在前后串列安装时，光轴与武器基准线之间才不会出现明显错位。建模时不能只把导轨做成装饰条纹，齿槽根部的圆角、齿顶平面宽度以及相邻槽底的等距关系都应体现出来，否则后续附件夹块无法形成真实的装配约束。

　　护木侧面布置了多组长条散热孔，孔位沿轴向成排分布，既减轻本体重量，也让枪管在连续射击后形成空气对流通道。散热槽之间保留纵向加强筋，使开孔区域不至于因材料去除过多而降低抗弯刚度。侧面下部还预留了附件安装孔位，可用于短导轨、M-LOK类压块或侧装战术灯座。孔位周边做了局部加厚，避免螺钉锁紧时应力集中在薄壁区域。对于结构工程师而言，这类开孔不是简单阵列切除，孔间距、边距、筋宽和外形曲率之间需要反复协调，既要保证通风面积，也要维持护木在侧向载荷下的稳定性。

　　护木下部设置了较低的辅助导轨面与握持区域，能够兼容前握把、脚架转接座或背带连接件。底部轮廓并非平直矩形，而是随枪管外包络逐步收窄，使手部握持时更贴近轴线，降低枪口端的力臂感。前端与后端均设置连接耳和销孔，后侧主要负责与机匣或枪管固定座形成基准连接，前侧则通过限位结构抑制护木绕枪管轴线转动。连接耳上的圆孔需要与配合件销钉保持同轴关系，孔端面留出足够的贴合面积，装配后不能出现护木悬空或单点受力的情况。

　　安装边界方面，护木内腔必须围绕枪管外圆建立均匀间隙，既不能与高温枪管直接大面积接触，也不能因间隙过大导致护木与枪管不同轴。内腔上方和侧面可设置限位接触面，使护木受力时通过指定位置传递载荷，而不是压靠在枪管自由段上。外形外轮廓则需要考虑射手握持、附件夹块旋转空间以及拆装时与准星座、导气装置、机匣前端的干涉关系。若在三维环境中进行校核，应把枪管、机匣接口、销钉、典型瞄具和前握把一并放入装配体，检查导轨齿槽是否对齐、螺钉是否有工具空间、散热孔边缘是否与内部零件发生擦碰。

　　材料与工艺思路上，这类护木通常面向铝合金切削或高强度聚合物成型两种方向。金属方案更重视薄壁加强筋、安装孔衬套和导轨齿部耐磨；聚合物方案则需要在关键受力点嵌入金属衬件，尤其是后端连接耳和附件螺钉孔位置。三维建模时应把壁厚过渡、筋板交汇、孔口凸台和拔模或刀具可达性一并表达，避免外观完整却无法加工。整体结构在视觉上呈现为狭长筒形框架，但工程重点集中在接口基准、载荷传递和热隔离上，是战术附件设计中较典型的多约束机械零部件。
