精密螺旋锥齿轮传动结构设计

　　这套螺旋锥齿轮副的建模工作，核心要解决的是相交轴之间动力换向传输的实际工程问题。在各类减速阀体、小型传动箱、机床进给机构以及农用动力输出单元里，当输入轴与输出轴呈90度交错布置时，直齿锥齿轮运转冲击大、承载余量不足的短板就会暴露，而带螺旋角的锥齿啮合形式能让齿面接触线沿齿宽方向逐步滑移切入，重合度显著提升，运转噪声与动载荷都能得到有效控制。

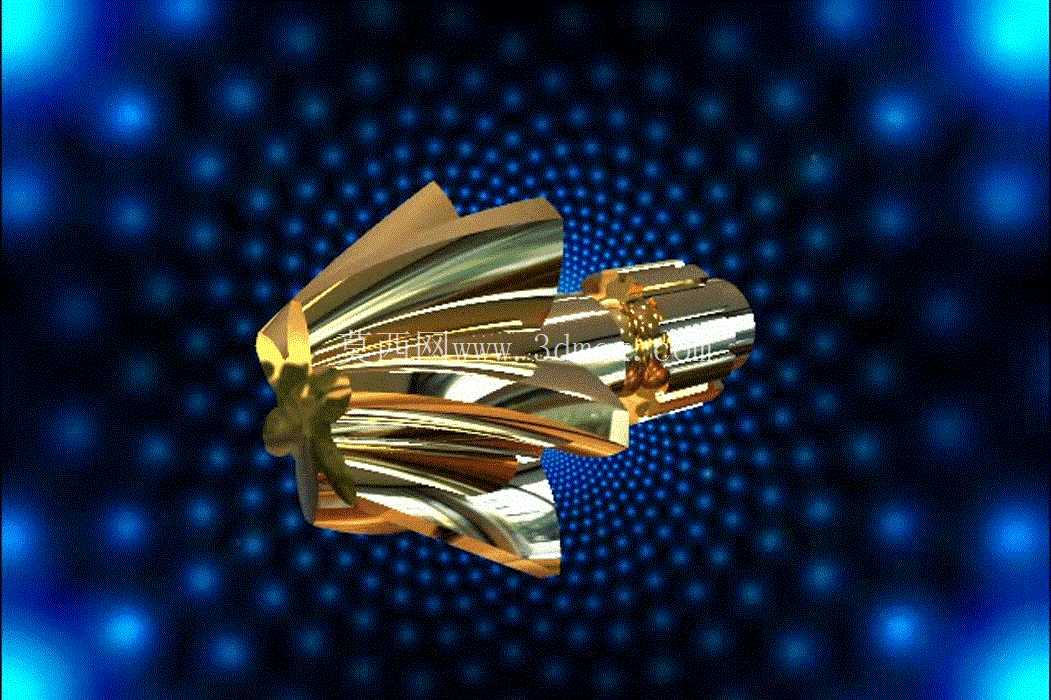

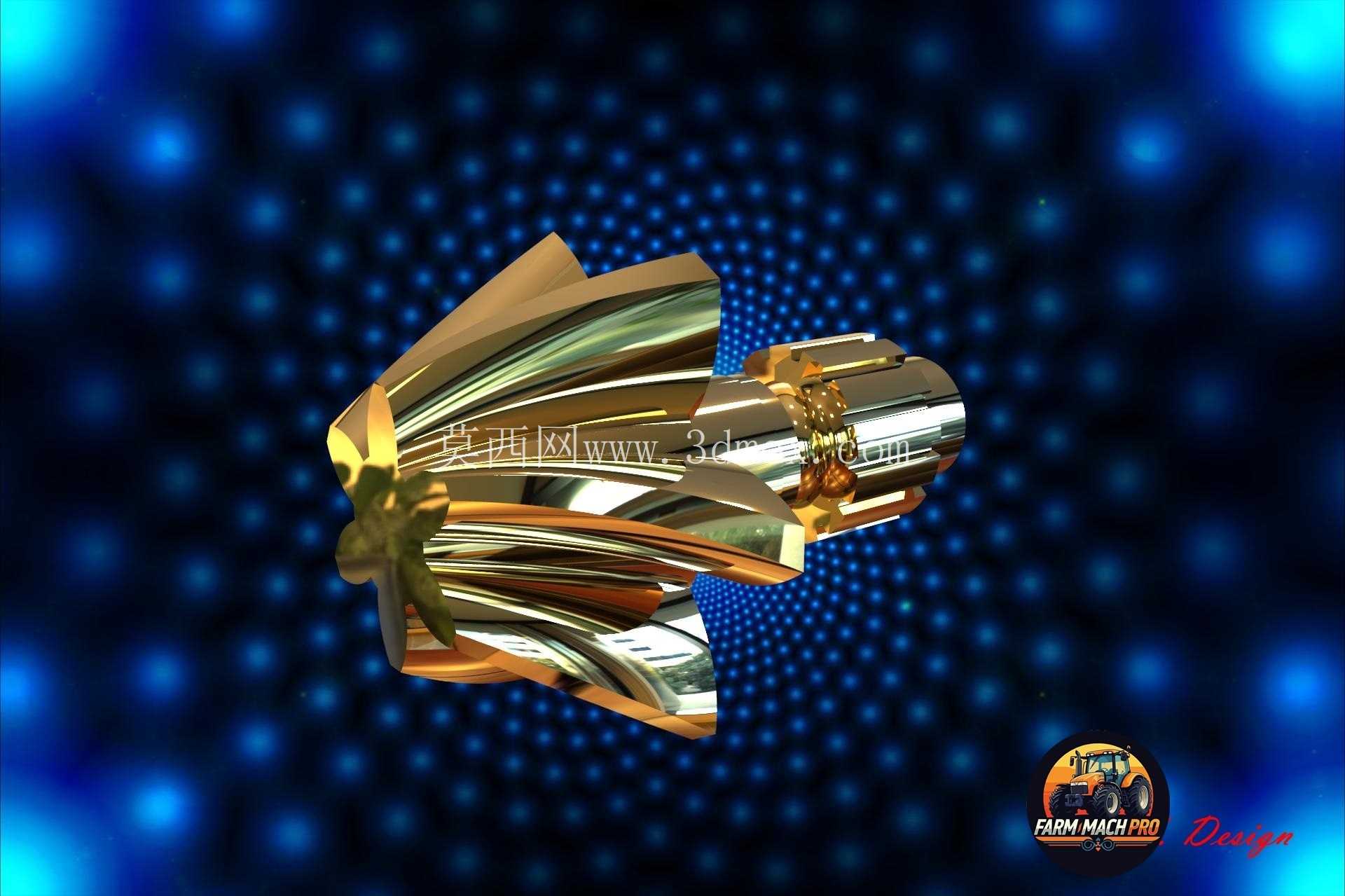

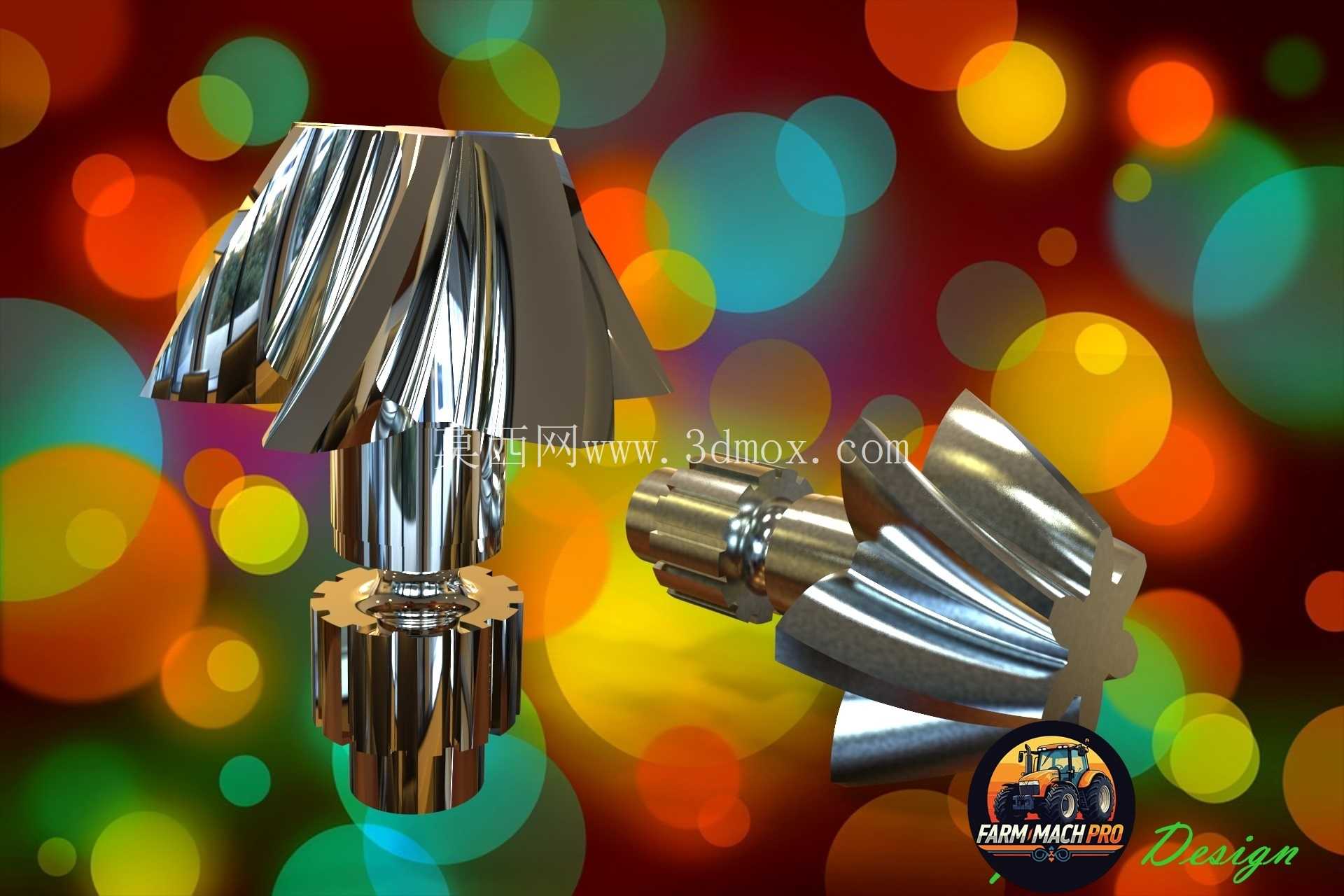

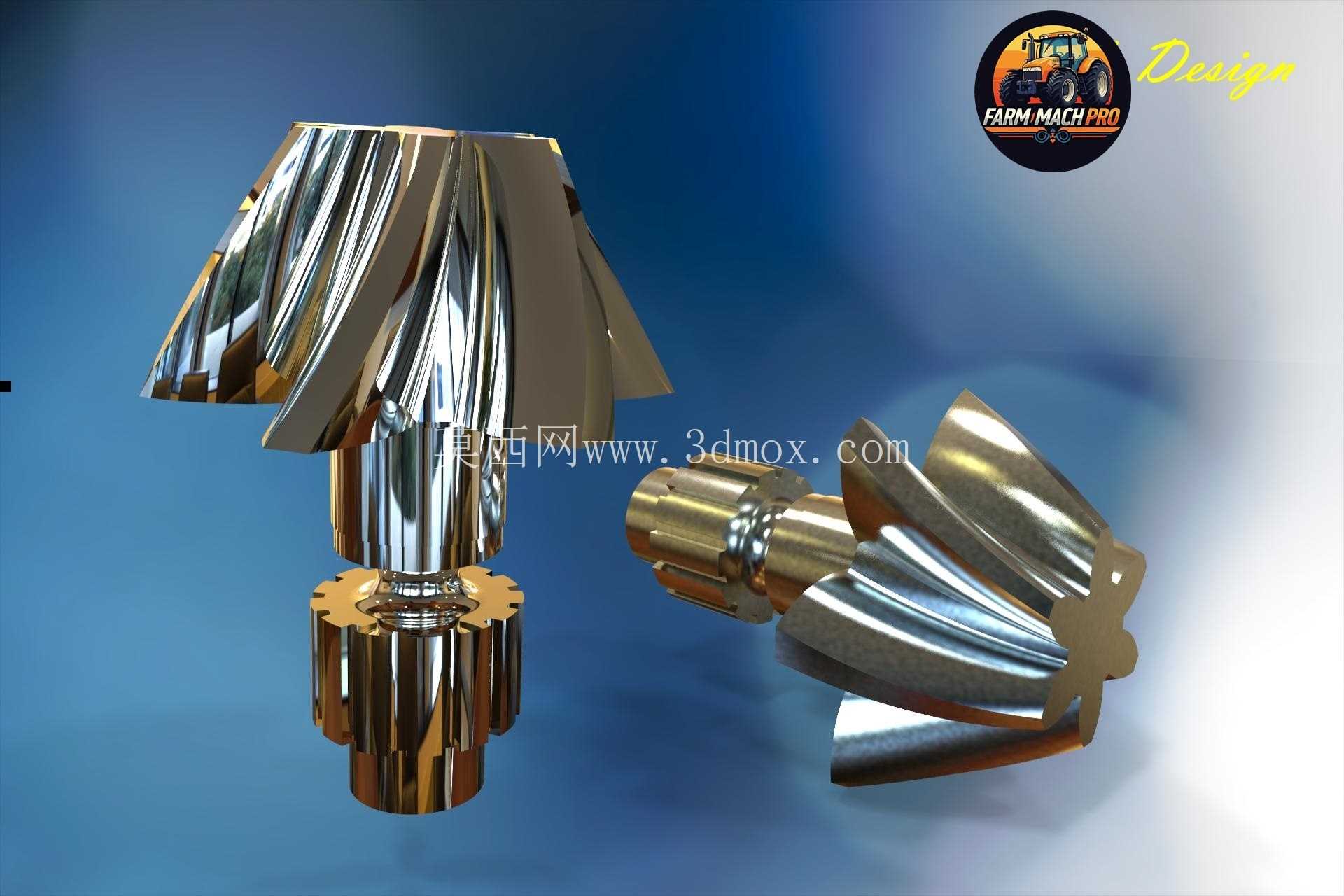

　　从结构布局来看，该零件包含主动小锥齿与从动大锥齿两个配合件，齿面采用连续渐开线螺旋齿形，齿向沿节锥母线方向带有固定螺旋倾角。建模时首先要锁定分锥角、节锥距这两个基准参数，两轮的分锥顶点必须严格交汇于同一点，这是保证交错轴正确啮合的几何前提。齿宽的选取通常控制在节锥距的三成左右，过宽会导致小端齿槽过度收窄，既提升加工难度，也会让热处理时齿根应力分布不均；过窄则会压缩有效接触面积，降低额定承载能力。

　　实际工况下，这类齿轮副常布置在封闭减速腔体内部，安装边界需要预留出轴承位、轴肩定位面以及锁紧螺母的操作空间。主动齿轮轴端一般设计成阶梯轴结构，依次布置油封位、两个滚动轴承的支撑跨距以及联轴器连接段，轴径过渡处保留圆角以避免应力集中。从动大齿轮往往通过螺栓与输出法兰或者轮毂连接，结合面需要加工出定位止口，保证齿轮回转中心与输出轴的同轴度，装配时齿侧间隙要控制在合理范围，间隙过小会在热态运转时出现齿面顶死、润滑膜破裂，间隙过大则换向瞬间产生冲击打齿。

　　齿形的设计思路围绕承载与平稳性展开，螺旋角的选取兼顾轴向力方向与轴承选型：螺旋角越大，啮合重合度越高，但齿轮工作时产生的轴向分力也会同步增大，需要配对选用能承受双向轴向载荷的角接触轴承或者圆锥滚子轴承。齿厚方向保留必要的变位量，用来避免小齿轮根切，同时均衡大小两轮的齿根弯曲强度，让整套传动副的寿命匹配。齿面粗糙度在建模阶段就要预留加工余量，后续成形铣削或者磨齿后，接触斑点要沿齿长、齿高方向落在中部区域，不能出现偏载接触齿端或者齿根的情况。

　　在阀体配套的减速场景里，这套齿轮副浸泡在润滑油腔中，齿轮旋转时能带起油液飞溅润滑两端轴承，齿面之间形成稳定动压油膜，降低磨损。外围箱体的内壁轮廓要和齿轮外圆保留足够安全间隙，既不能在运转时发生刮蹭，也要避免腔体容积过大造成润滑油无谓加注。安装法兰的螺栓孔位置、轴伸端的密封槽尺寸都和整机接口严格对应，保证整套传动单元可以直接嵌入现有设备的动力链路，不需要额外改动周边连接结构。

　　从受力角度校核，轮齿在啮合过程中同时承受圆周力、径向力与轴向力，三维建模时完整还原齿根过渡圆角、轮辐减重结构以及轮毂加强筋，能够直观呈现应力传递路径：载荷从齿面接触区传入齿根，再经由轮辐分散到轮毂，最终传递到配合轴段。轮辐上开设的均匀减重孔在不明显削弱刚性的前提下降低转动惯量，让启停动态响应更轻快，也减少了不必要的材料消耗。这类结构在中小功率传动场景中兼顾了传动效率、运转平顺性与结构紧凑性，是相交轴动力传输非常典型的成熟实现形式。
