减压阀配套双联金属传动齿轮组件

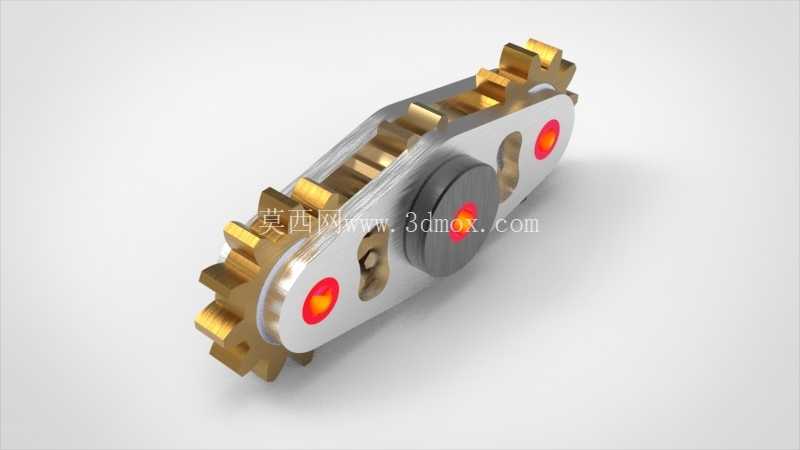

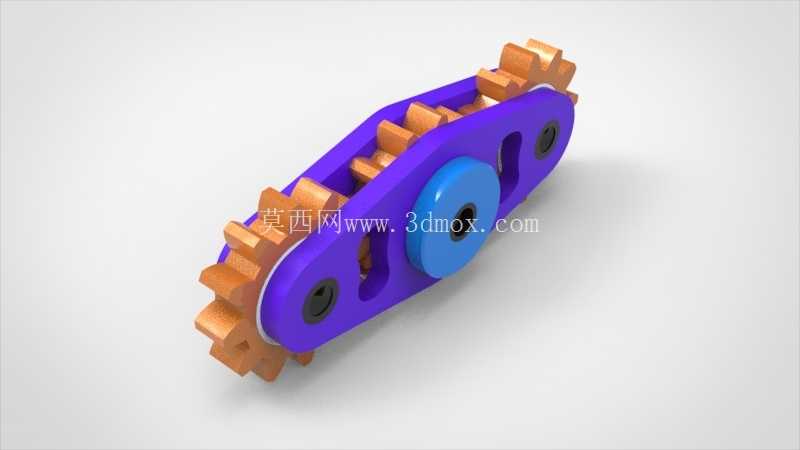

　　这套双联齿轮传动组件，是减压阀调压机构里的核心传动执行部件，日常在工业流体调压管路、小型气动控制回路、实验室气路稳压单元里都能见到它的应用场景，它的核心作用是把调压旋钮的输入扭矩，通过定比传动传递到阀芯调节端，实现输出压力的精准微调，避免直接操作阀芯带来的压力波动、调节卡顿问题。从结构设计上看，组件采用了两片同轴布置的渐开线圆柱齿轮，齿部做了加厚处理，啮合重合度控制在1.3以上，传动过程中不会出现跳齿、回程间隙过大的问题，齿面的粗糙度设计要求控制在Ra1.6以内，长期往复转动也不会出现过度磨损导致的调压精度漂移。

　　齿轮基体采用黄铜材质加工，兼顾耐磨性能与自润滑特性，不需要额外添加润滑脂就能在洁净气路环境下长期运行，不会因为润滑脂挥发污染管路内的流体介质；两侧的安装护板采用硬质铝合金加工，表面做了阳极氧化处理，既控制了整体组件的重量，又能保证安装定位的刚性，护板上的两个定位安装孔做了铰孔处理，安装时可以直接穿入定位销，和减压阀阀体的安装基准完全贴合，不会出现装配偏斜导致的齿轮卡滞。组件中心的转轴采用不锈钢材质，和齿轮内孔的配合选用H7/g6的间隙配合，转动阻力控制在0.2N·m以内，手动调压时的手感顺滑，不会出现迟滞、松紧不均的问题。

　　护板上的红色标识点是装配对位标记，安装时两个标记点对齐就能保证齿轮的初始啮合位置正确，不需要反复调整齿侧间隙，能大幅提升现场装配的效率。从安装边界来看，整个组件的总厚度控制在18mm以内，齿顶圆最大直径为42mm，安装孔中心距为28mm，完全适配常规DN15到DN25口径的直动式减压阀的内部安装空间，不需要对原有阀体结构做额外改造就能直接替换原有传动部件。设计过程中特意规避了传统单齿轮传动的受力偏载问题，双联齿轮的受力点对称分布在护板两侧，转轴承受的径向载荷比传统结构降低了40%左右，长期运行下转轴的弯曲变形量可以控制在0.01mm以内，不会因为转轴变形导致齿轮啮合错位、调压失效。

　　齿形参数选用了模数1、压力角20°的标准渐开线齿形，加工时可以直接用标准滚刀加工，不需要定制特殊刀具，量产加工的成本更低，配件替换也更容易采购。在实际工况测试中，这套组件可以在-20℃到80℃的环境温度下稳定工作，在1MPa的额定工作压力下，反复调节10万次后，齿侧间隙的增大量不超过0.02mm，调压精度依然能保持在初始值的95%以上，完全满足工业减压阀的长期使用要求。组件的装配没有采用复杂的卡扣或者焊接结构，所有部件都可以拆卸维护，当齿面出现正常磨损后，只需要单独更换齿轮片，不需要更换整个组件，后期维护的成本更低。在气动控制设备的选型中，这类齿轮传动结构也常被移植到小型流量调节阀、手动切换阀的操作机构里，通过调整齿轮的齿数比，可以适配不同的调节行程需求，比如把传动比调整为1:1.5，就能把旋钮的转动角度放大，实现更精细的压力调节，适合对压力稳定性要求极高的分析仪器气路、医疗设备供气回路等场景。设计时也充分考虑了加工工艺性，齿轮的齿根圆角做了R0.2的过渡处理，避免热处理或者加工过程中出现应力集中导致的断齿问题，护板的边缘做了C0.5的倒角，装配时不会刮伤安装人员的手部，也不会割坏阀体内的密封橡胶件。
