MQ1B捕食者长航时察打无人机结构

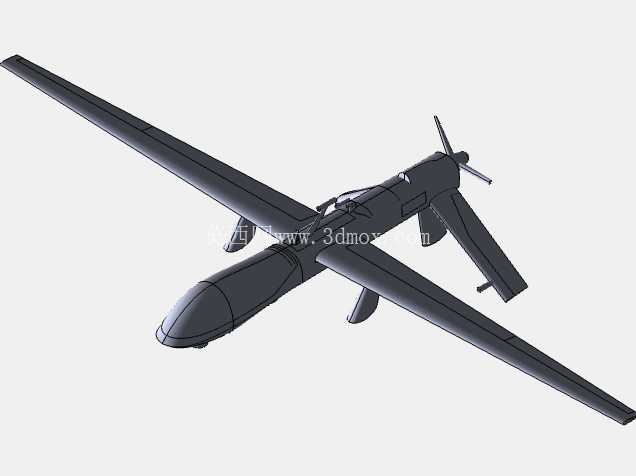

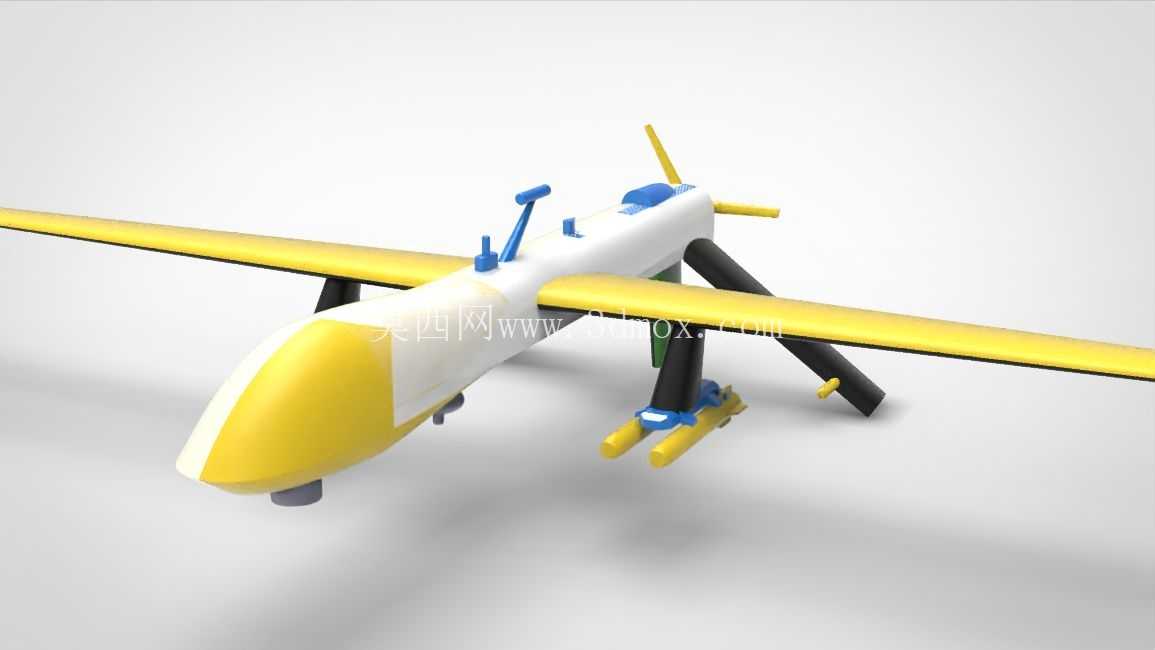

　　该三维作品呈现的是一型中低空长航时固定翼无人作战平台的整机结构，建模过程围绕真实察打无人机的总体布置展开，机身采用流线型纺锤体构型，机头段圆润收束以容纳光电探测载荷舱，中机身设置任务设备舱与燃油存储区域，后机身平滑过渡至尾推动力段。整机采用大展弦比平直上单翼布局，机翼展长显著大于机身长度，翼型选用低速高升阻比剖面，翼尖无明显后掠，这种构型能够在低亚音速巡航状态下维持较高升阻比，降低单位航程油耗，支撑数十小时级的留空任务需求。尾翼采用倒V型尾翼设计，两片尾翼从后机身下方向外上方伸展，替代常规平尾与垂尾的组合，既减少了尾翼结构的浸润面积，也能在飞行中同时提供航向与俯仰稳定力矩，尾翼末端布置航行灯标识。

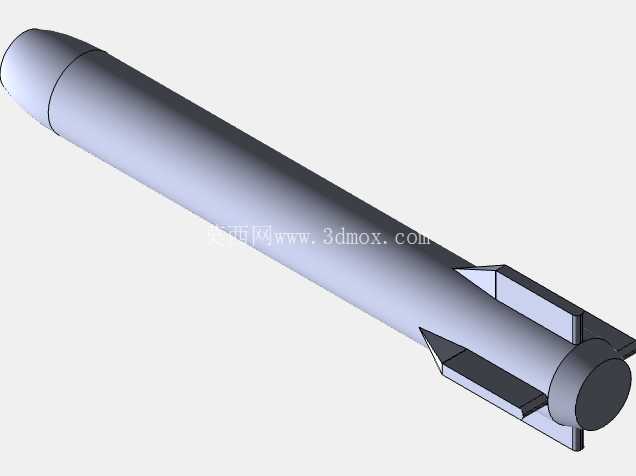

　　动力系统为后置活塞螺旋桨推进方案，螺旋桨安装于机尾末端，推进式布局避免了机头螺旋桨对光电侦察窗口的遮挡，也为机头搭载多光谱探测设备留出完整空间。机身中后段下方布置后三点式起落架，主起落架为外伸支架结构，带有缓冲阻尼设计，机腹下方设置任务挂点，可挂载小型精确制导武器，机翼与机身的对接位置保留了翼身整流过渡，降低干扰阻力。从工程应用场景来看，该类平台主要承担边境巡逻、战场持续监视、目标指示、定点打击与毁伤评估任务，长航时特性允许其在任务区域上空长时间盘旋，相比有人驾驶侦察机无需考虑飞行员生理耐受限制，使用成本与出动风险更低。

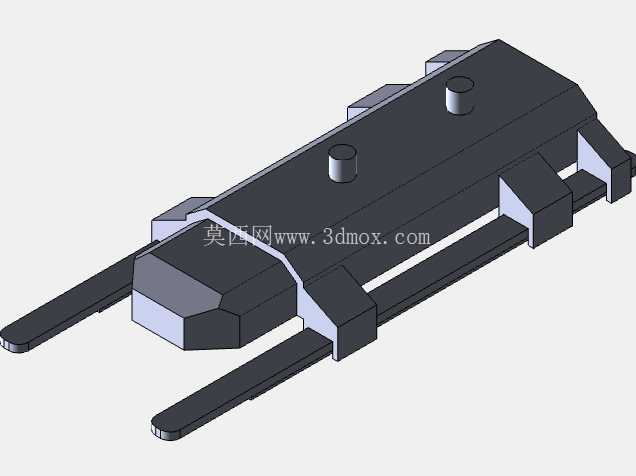

　　建模时对各功能分区的边界做了清晰还原：机头光电转塔的安装接口、机身顶部的卫星通信天线鼓包、机翼前缘的气动外形、尾翼与机身的连接角、起落架轮距与接地角都按照真实装备的装配逻辑排布，挂架与机身承力框的对应位置也做了结构呼应。外形尺寸方面，该类无人机机身长度约8米左右，翼展接近15米，机身最大直径约1米级，主起落架横向轮距约2米，停机状态下机身离地高度满足翼下挂弹的操作空间，整机运输时可将机翼沿机身对接面拆解，通过地面车辆转运至前线简易跑道。

　　设计思路上，该平台优先保障续航性能与任务载荷兼容性，大展弦比机翼虽然牺牲了部分高速机动性，但换取了极低的巡航功率消耗；后置推进布局把机头完整空间让给侦察设备，避免发动机振动直接传递至光电载荷；倒V尾布局减少了尾翼结构数量，同时降低了尾翼对机身下视侦察视野的遮挡。机身表面的口盖划分对应设备维护需求，航电舱、燃油舱、动力舱均预留检修开口，起落架采用简易不可收放形式，虽然小幅增加巡航阻力，但大幅简化了收放机构的重量与故障概率，适合长时间在外场部署使用。模型中机翼与机身的装配关系、挂架的承力走向、尾翼的安装角都做了实体化还原，能够用于航空装备结构教学、无人机总体方案演示、察打一体装备原理展示，也可为低速长航时无人机的气动布局选型、总体布置参考提供直观的三维参照，帮助结构设计人员理解大型固定翼无人机从动力布置、载荷安装到起降保障的完整设计逻辑。
