教学演示用斯特林发动机结构仿真模型

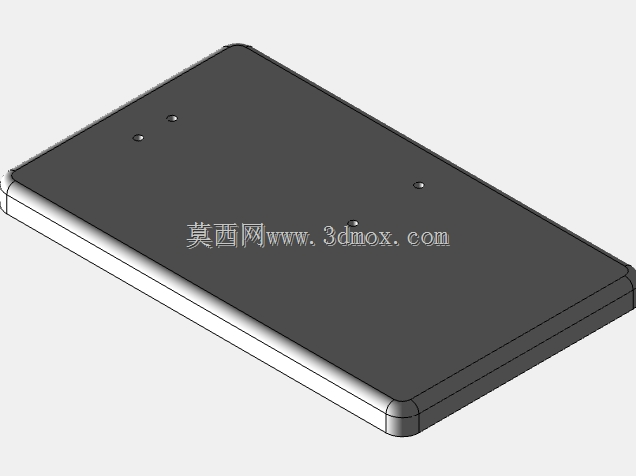

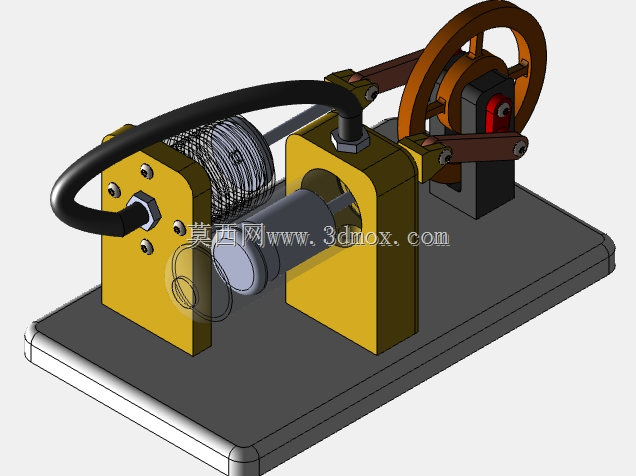

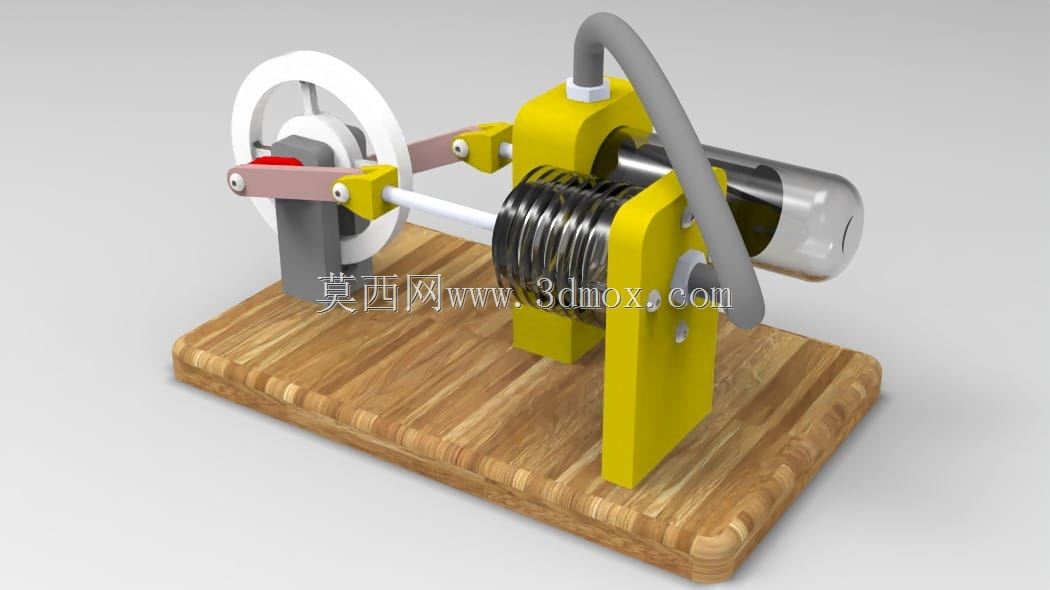

　　这套外燃式动力装置的三维结构模型，完整还原了斯特林循环动力设备的核心传动与换热逻辑，可直接用于高校热动专业的原理演示教具开发、小型余热回收动力单元的结构验证场景，也能作为爱好者DIY微型动力装置的结构参考蓝本。模型整体采用卧式布局，所有核心部件均集成在实木材质的安装底板上，底板边缘做了圆角过渡处理，安装孔位按照标准紧固件间距排布，预留了足够的手动操作与部件观察空间，整体外轮廓尺寸适配常规教学展示台的摆放边界，不需要额外定制安装支架即可直接放置使用。

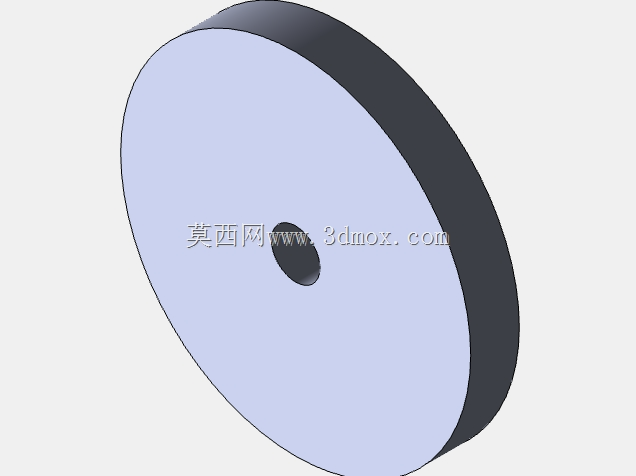

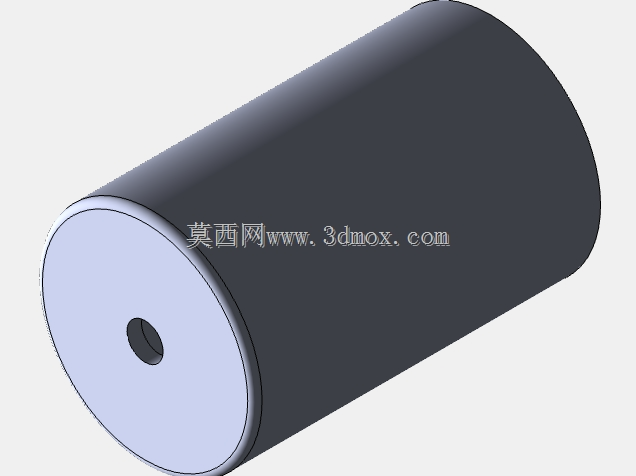

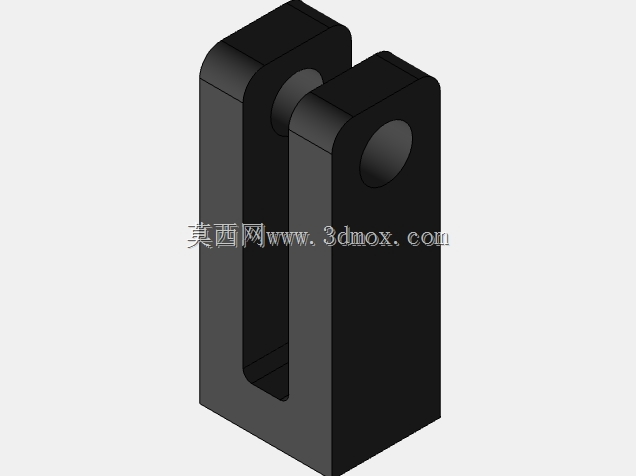

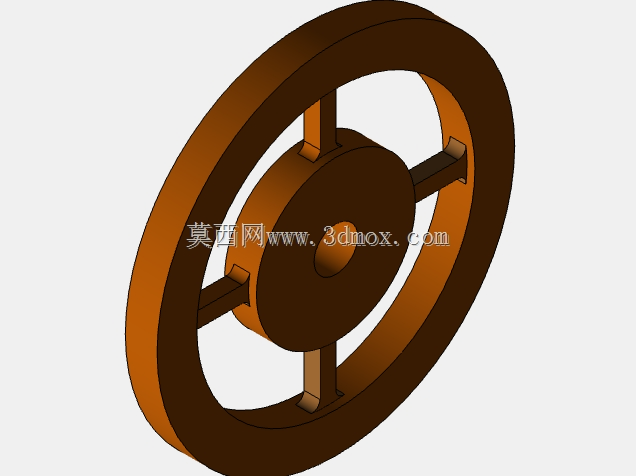

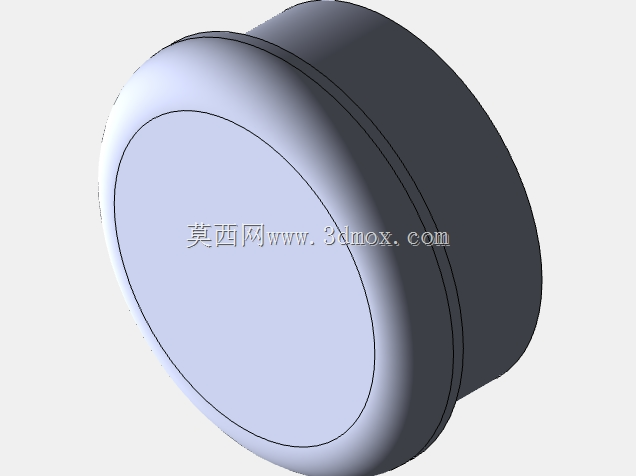

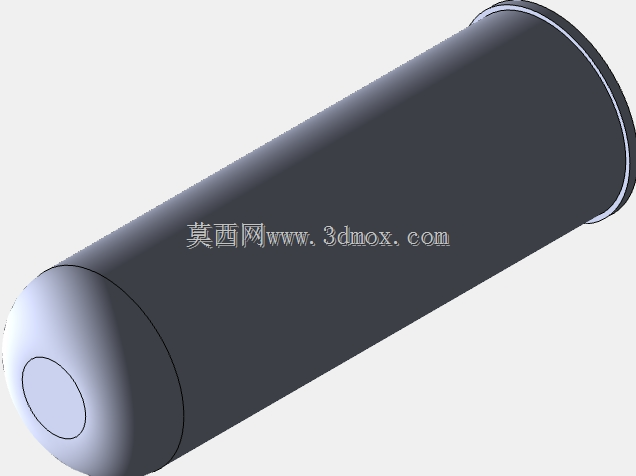

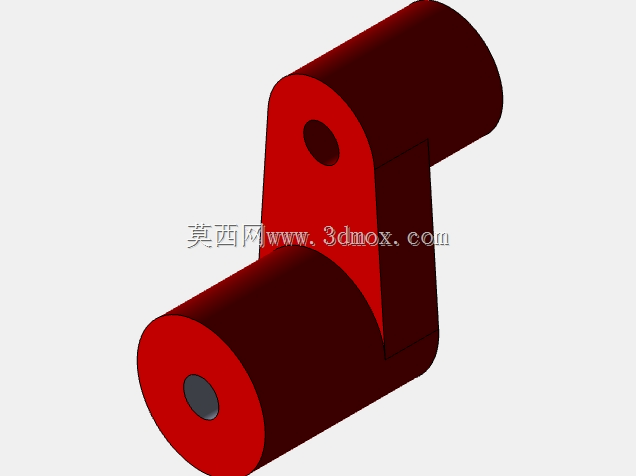

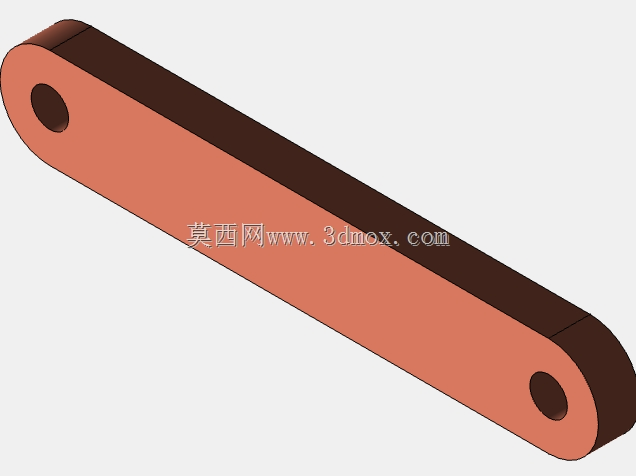

　　从功能实现逻辑来看，这套结构完全遵循斯特林循环的工作原理，透明材质的气缸腔体可以直观观察到内部置换活塞的运动状态，气缸外侧缠绕的多层散热鳍片负责冷端的热量散出，与热端形成稳定的温度差，为工质的膨胀收缩提供基础条件。传动部分采用经典的曲柄连杆结构，大直径的飞轮通过配重设计平衡运动过程中的惯性力，保证运转过程的平顺性，连杆两端的铰接位置采用销轴连接结构，预留了合理的配合间隙，既避免运动卡滞，也能控制传动过程的回程误差。设计过程中优先考虑了结构的可观察性与可装配性，所有运动部件的连接位置都没有做冗余的遮挡结构，气缸采用透明材质建模时严格按照实际壁厚参数设置，既保证结构强度，也能清晰展示内部活塞的运动行程。

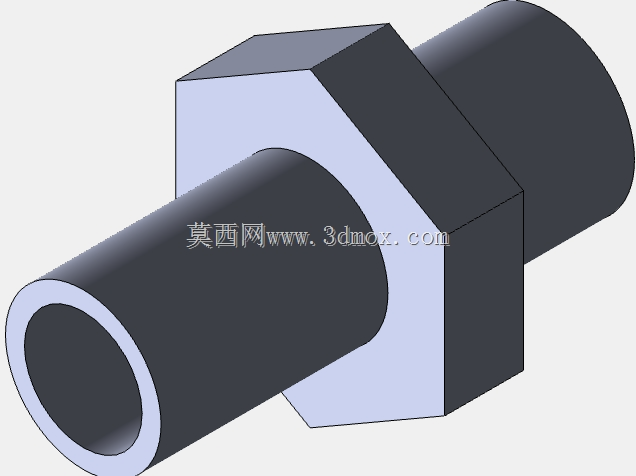

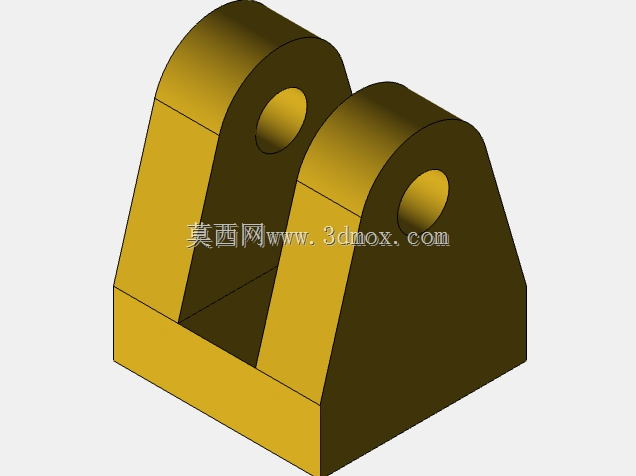

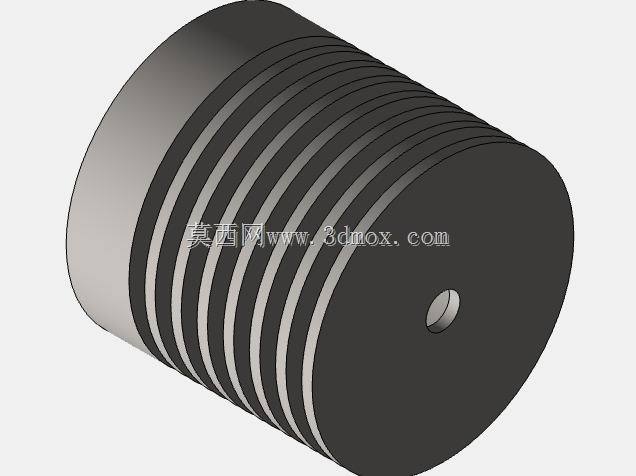

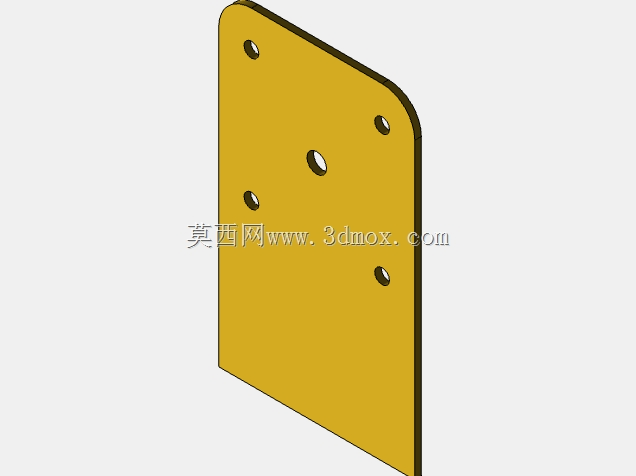

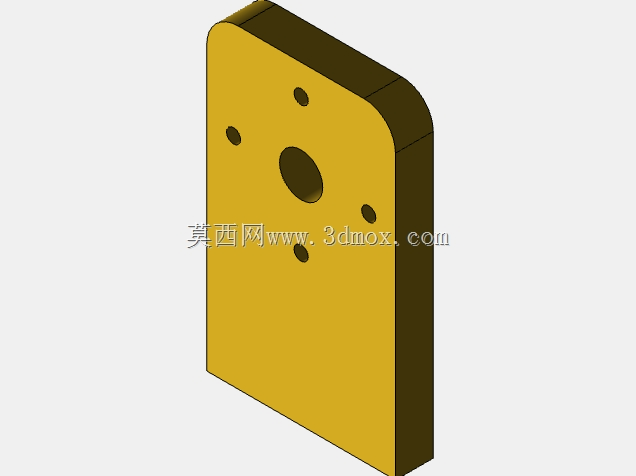

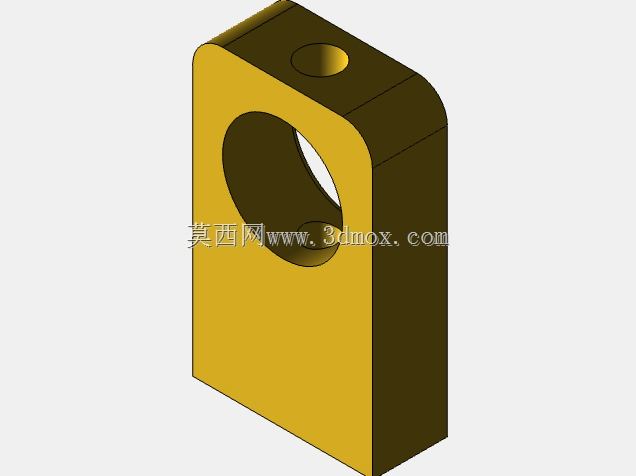

　　支撑动力与传动部件的立式支架采用对称式布局，两个支架分别承担飞轮端与气缸端的固定载荷，支架与底板之间采用沉头螺钉连接，安装后螺钉头部不突出底板底面，保证放置时的平整度。冷端的换热鳍片采用等间距排布设计，鳍片厚度与间距参数经过匹配，兼顾散热效率与结构紧凑性，连接热端与冷端的导流管路采用大弧度弯管结构，减少工质流动过程中的阻力损失，管路与气缸、换热腔的连接位置做了密封结构设计，避免工质泄漏影响循环效率。在实际教学应用场景中，这套模型可以直接配合3D打印工艺制作实物教具，所有零件的壁厚、拔模角度都符合FDM打印的工艺要求，不需要额外做结构调整即可直接输出打印路径。

　　对于小型余热回收场景的结构验证来说，模型的传动部分参数可以直接复用，只需要根据实际热源温度调整热端的材质与换热结构尺寸，即可快速搭建验证样机。模型的运动副设置完全按照实际机械连接关系配置，飞轮的转动、连杆的摆动、活塞的往复运动都可以实现连贯的运动仿真，能够直观展示斯特林发动机从热能到机械能的转换过程，帮助学习者快速理解外燃机的工作逻辑，区别于内燃机的爆燃做功模式，斯特林发动机通过工质的恒温膨胀、恒温压缩循环实现动力输出，对热源的适应性更强，这套模型的结构设计也充分体现了这一特性，热端不需要复杂的配气机构，结构可靠性更高，维护难度更低。安装边界方面，整套模型的重心落在底板的几何中心位置，运转过程中不会出现明显的振动偏移，底板底部预留了防滑垫的安装槽位，在桌面放置时不需要额外固定即可稳定运行。所有运动部件的运动轨迹都做了干涉检查，飞轮转动过程中不会与支架、底板发生碰撞，连杆摆动过程中与散热鳍片、导流管路之间都预留了足够的安全间隙，长时间运转也不会出现部件摩擦损耗的问题。
