实验室开放测试段明渠风洞结构设计

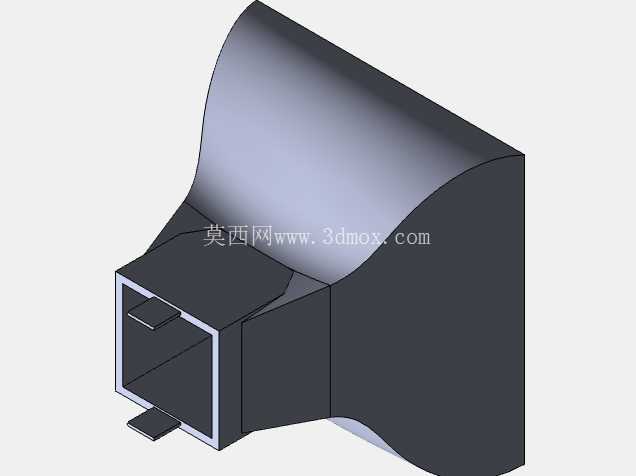

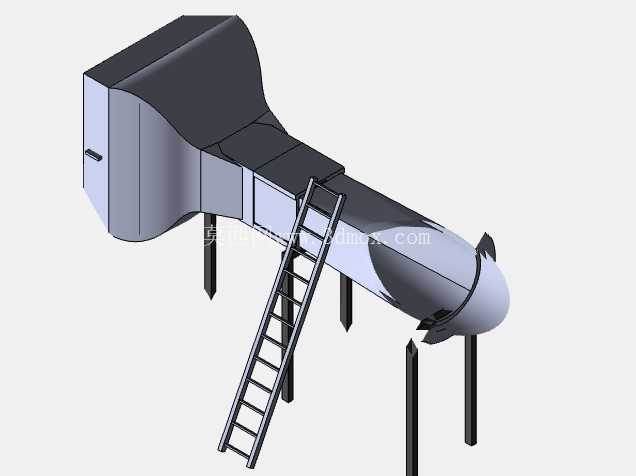

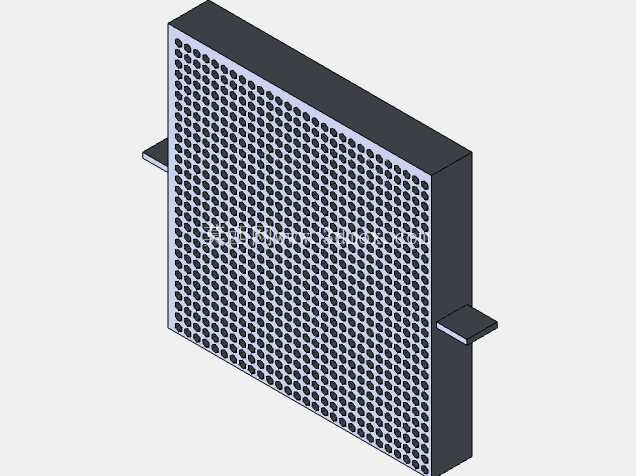

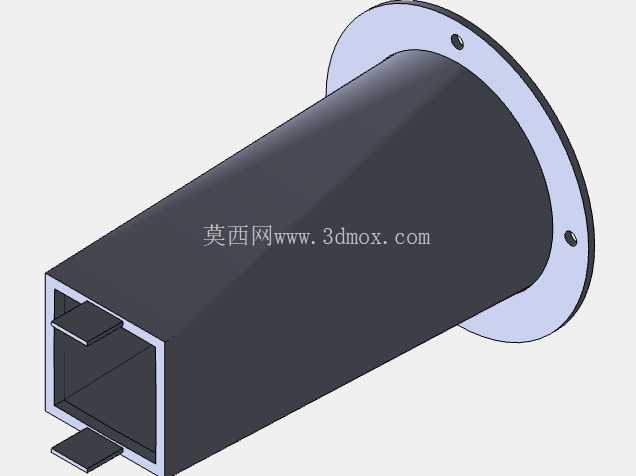

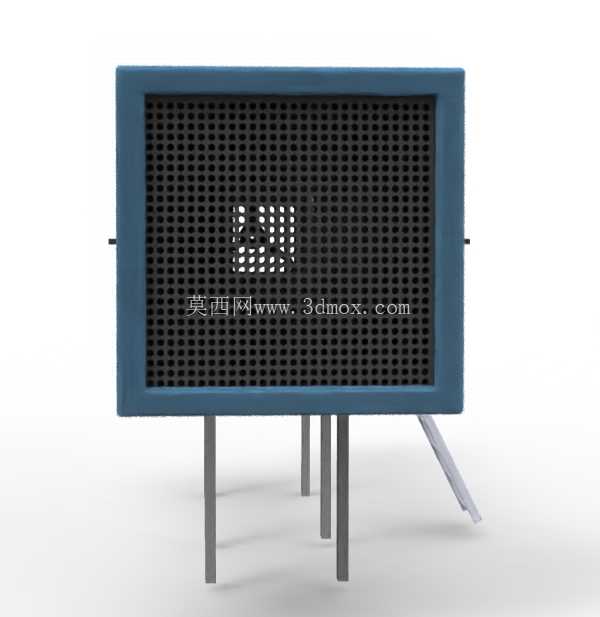

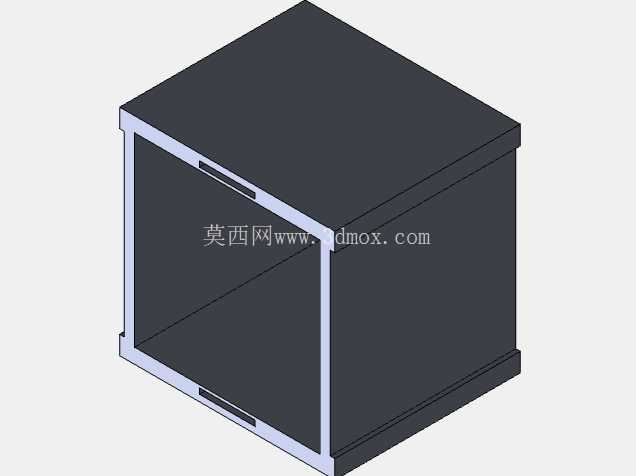

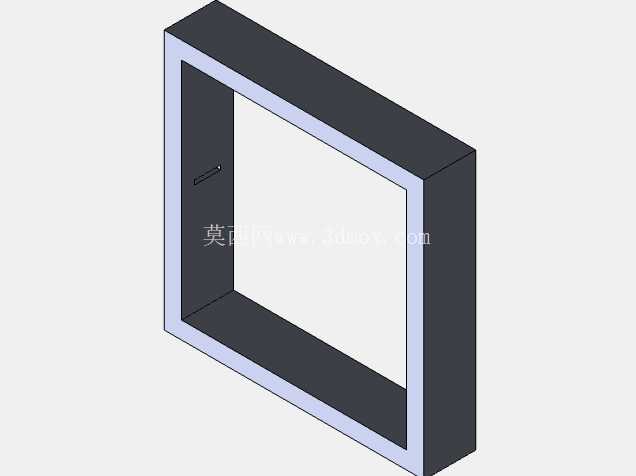

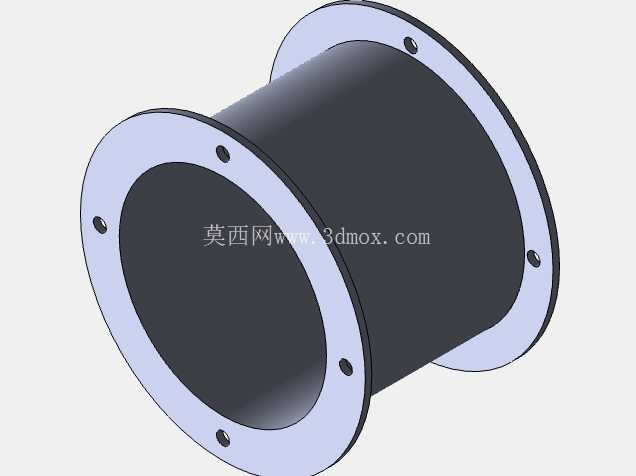

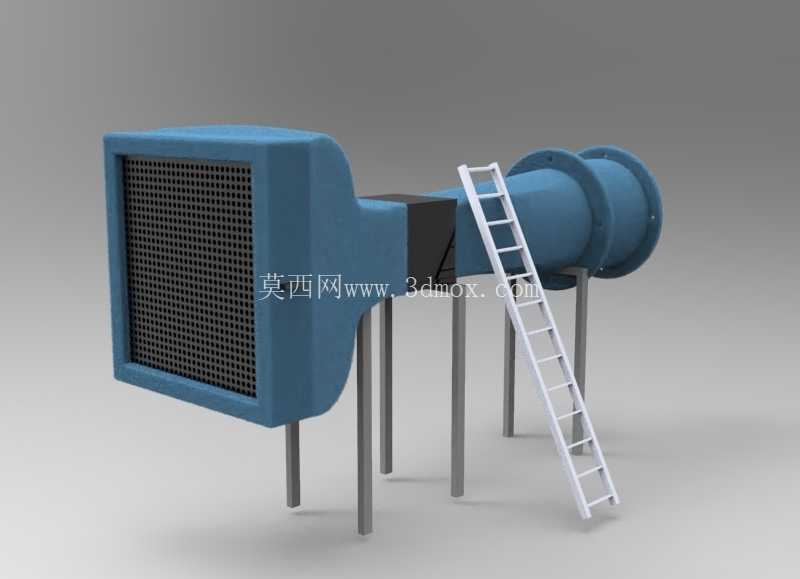

　　在流体力学实验室的空气动力学科研场景中，明渠风洞是区别于常规闭口风洞的专用测试设施，核心优势在于测试段采用开放式无围壁结构，能最大程度消除洞壁干扰对测试数据的影响，尤其适配小型构件气动性能测试、近地面流场模拟、建筑局部风环境验证这类需要近距离操作测试件、频繁调整传感器位置的实验需求。从结构设计逻辑来看，这套风洞整体采用分段式模块化布局，从进气端开始依次设置整流段、收缩段、开放测试段、扩压段与动力连接段，各段之间通过法兰结构实现刚性连接，既方便加工阶段的精度控制，也便于后期根据实验需求更换不同规格的功能段。进气端的方形整流段内部设置多层整流网与蜂窝器，用来打散来流中的大尺度涡旋，把进气端紊乱的来流整理成均匀度、湍流度符合实验要求的稳定气流，整流段外壳采用厚壁板材焊接成型，外部做加强筋处理，避免气流脉动引发结构共振影响测试精度。收缩段采用平滑过渡的变径曲面设计，从方形进气端顺滑过渡到圆形的动力连接端，曲面曲率经过流场仿真反复优化，保证气流在加速过程中不会出现局部分离，让进入测试段的气流速度剖面均匀，速度偏差控制在实验允许的范围内。

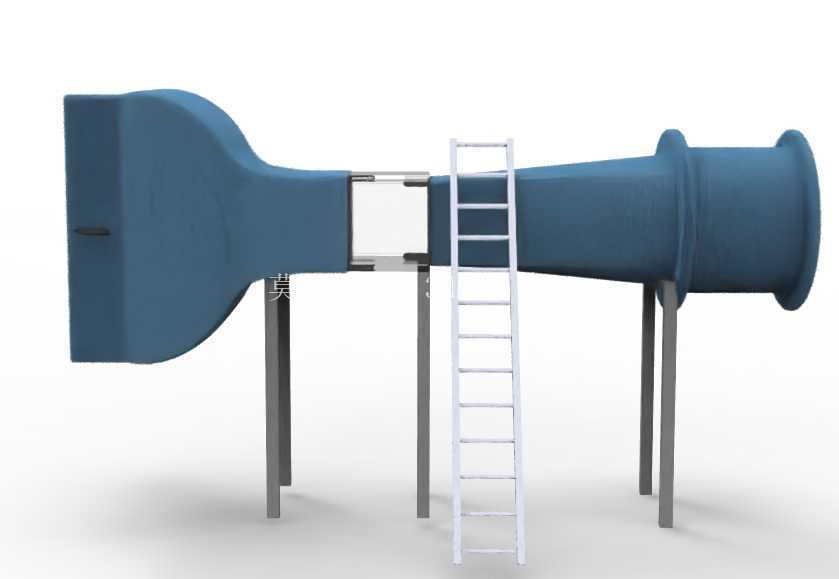

　　开放测试段是整套设备的核心工作区域，没有设置封闭的围壁结构，测试人员可以从任意方向靠近测试区域，方便布置热线风速仪、压力传感器、粒子图像测速设备，也能快速更换不同的测试模型，相比闭口风洞大幅降低了模型安装调试的时间成本。支撑结构采用多根独立的可调支腿，每根支腿底部都设置水平调节脚座，安装时可以通过调整支腿高度保证整套风洞的轴线水平度，避免因安装倾斜导致流场出现偏折，支腿与风洞主体之间采用减震垫连接，阻断动力段运行时的振动传递到测试段，保证测试区域的流场稳定性。

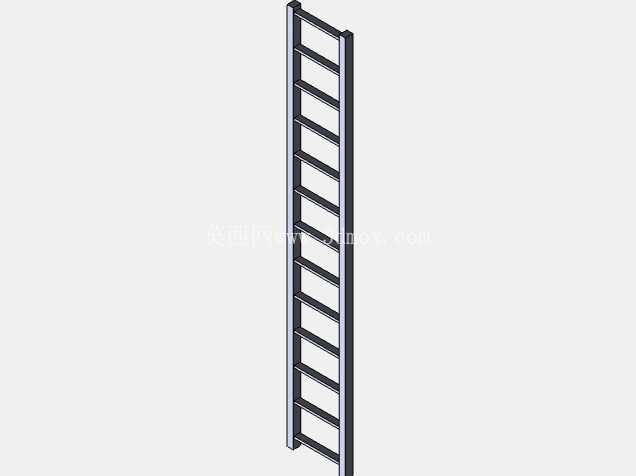

　　配套的爬梯结构采用轻量化设计，通过卡扣结构固定在风洞扩压段的外壳上，方便操作人员攀爬至风洞顶部进行设备检修、传感器布置作业，爬梯踏步做防滑处理，两侧设置安全扶手，满足实验室设备操作的安全规范要求。从安装边界来看，这套风洞对安装场地的要求相对灵活，不需要像大型高速风洞那样建造专用的地基，只要是平整度达标的硬化实验室地面即可完成安装，设备运行时的气流直接排放到实验室空间内，适合低速流场的教学实验与基础科研使用，不需要配套复杂的回风管道系统。

　　在功能设计上，这套明渠风洞的测试段风速覆盖低速实验区间，能够满足小型建筑模型风荷载测试、小型无人机旋翼气动性能测试、地表植被防风效应模拟、局部通风流场验证这类常见的教学与科研实验需求，开放式的结构也方便在测试过程中观察流场显示实验的效果，比如烟线法、油膜法流场显示时，不会因为洞壁反光或者空间受限影响观测效果。结构细节上，各段连接法兰之间都设置密封胶条，避免连接位置出现漏气导致流场能量损失，整流网采用快拆结构固定，方便定期清理网上附着的灰尘，避免长期使用后堵塞网孔影响进气均匀性，扩压段采用渐扩结构设计，逐步降低气流流速，减少气流排放时的噪声与能量损失，提升动力段的运行效率。
