单缸发动机配气与曲柄连杆传动结构

这套单缸发动机机构三维结构，完整还原了小排量内燃动力核心的传动与配气逻辑，在通用小型动力设备领域应用极广，从便携发电机组、小型农耕机具到迷你摩托、园林修剪动力头，都能见到同构型的实际落地。整套结构的核心逻辑围绕动力输出与配气同步展开，建模时优先还原了各部件的运动干涉边界，没有做冗余的外观美化，所有配合面都保留了实际装配需要的公差预留空间。

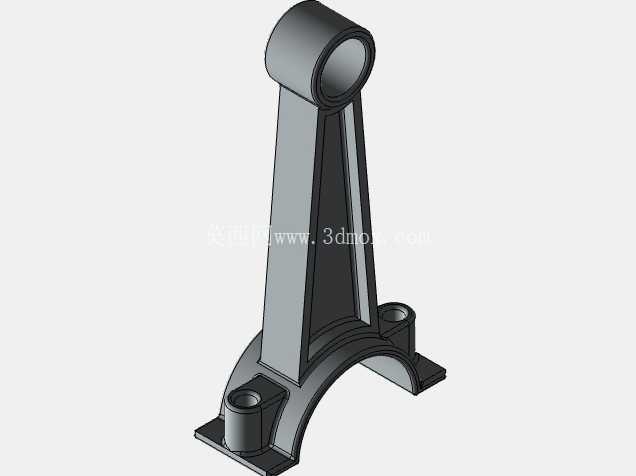

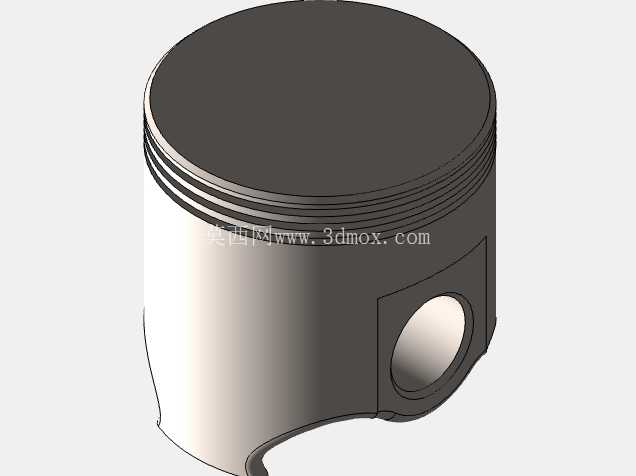

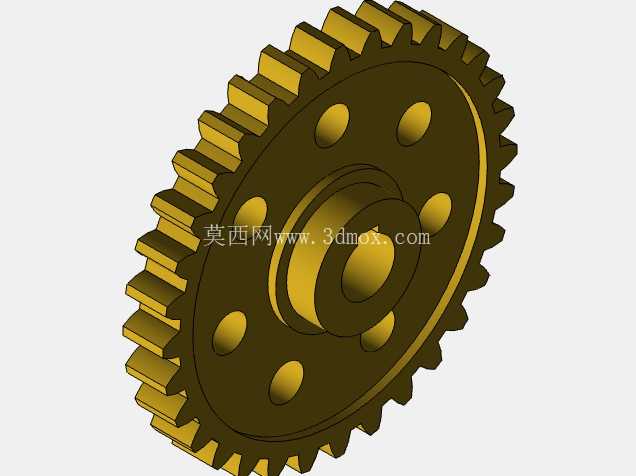

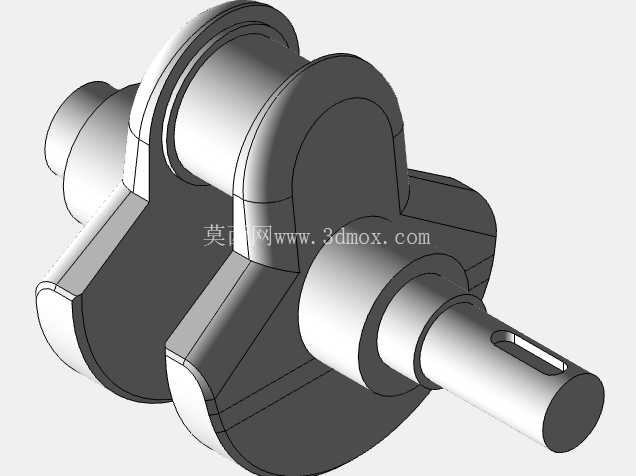

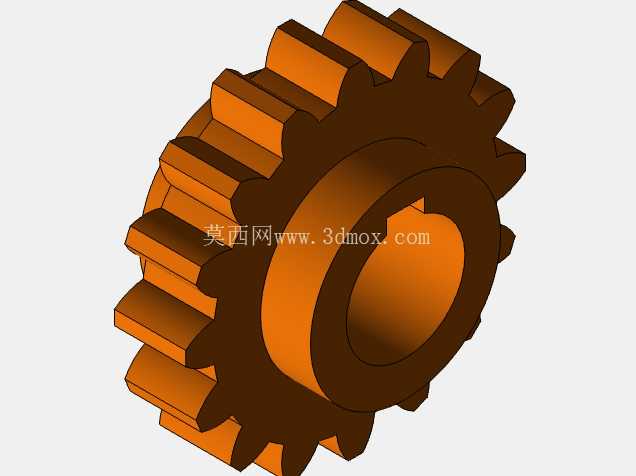

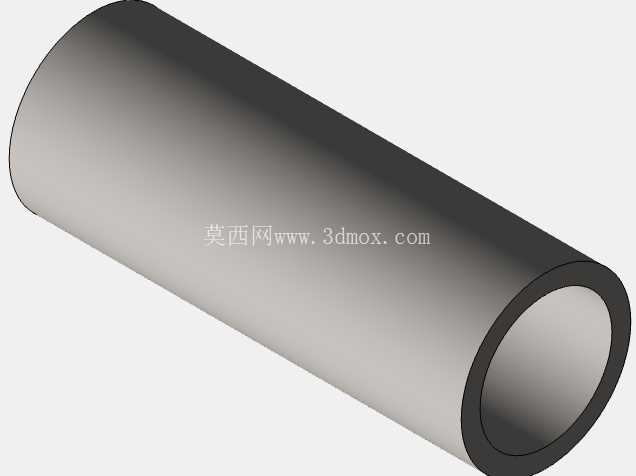

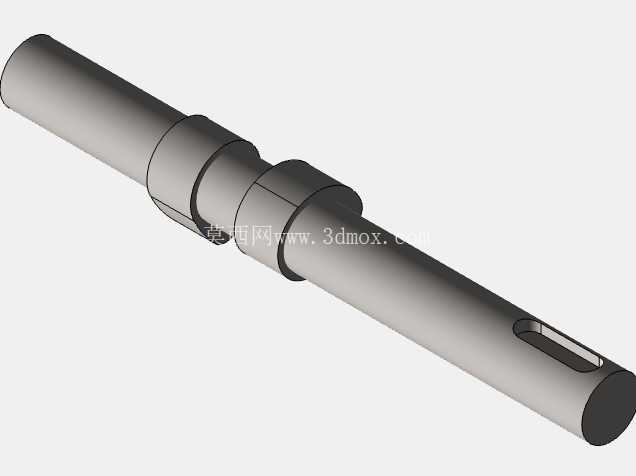

从结构布局来看，下部的曲柄连杆组件是动力转换的核心，活塞在缸套内做往复直线运动，通过连杆将推力传递给曲轴，转化为旋转扭矩输出。建模时特意将活塞销的配合间隙、连杆大头与曲轴曲柄销的轴瓦安装位做了明确区分，活塞环槽的宽度、深度都参考通用小型汽油机的实际尺寸设定，缸套外壁的散热鳍片间距也符合风冷散热的气流通过要求，避免实际运行时出现热堆积。曲轴输出端搭配的两级减速齿轮组，大齿圈与小齿轮的模数、压力角完全匹配，传动比设定兼顾了低转速扭矩输出与高速运转的平顺性，齿轮的齿顶圆、齿根圆尺寸严格按照渐开线圆柱齿轮标准绘制，啮合侧隙控制在合理范围，既不会出现卡滞也不会因间隙过大产生传动冲击。

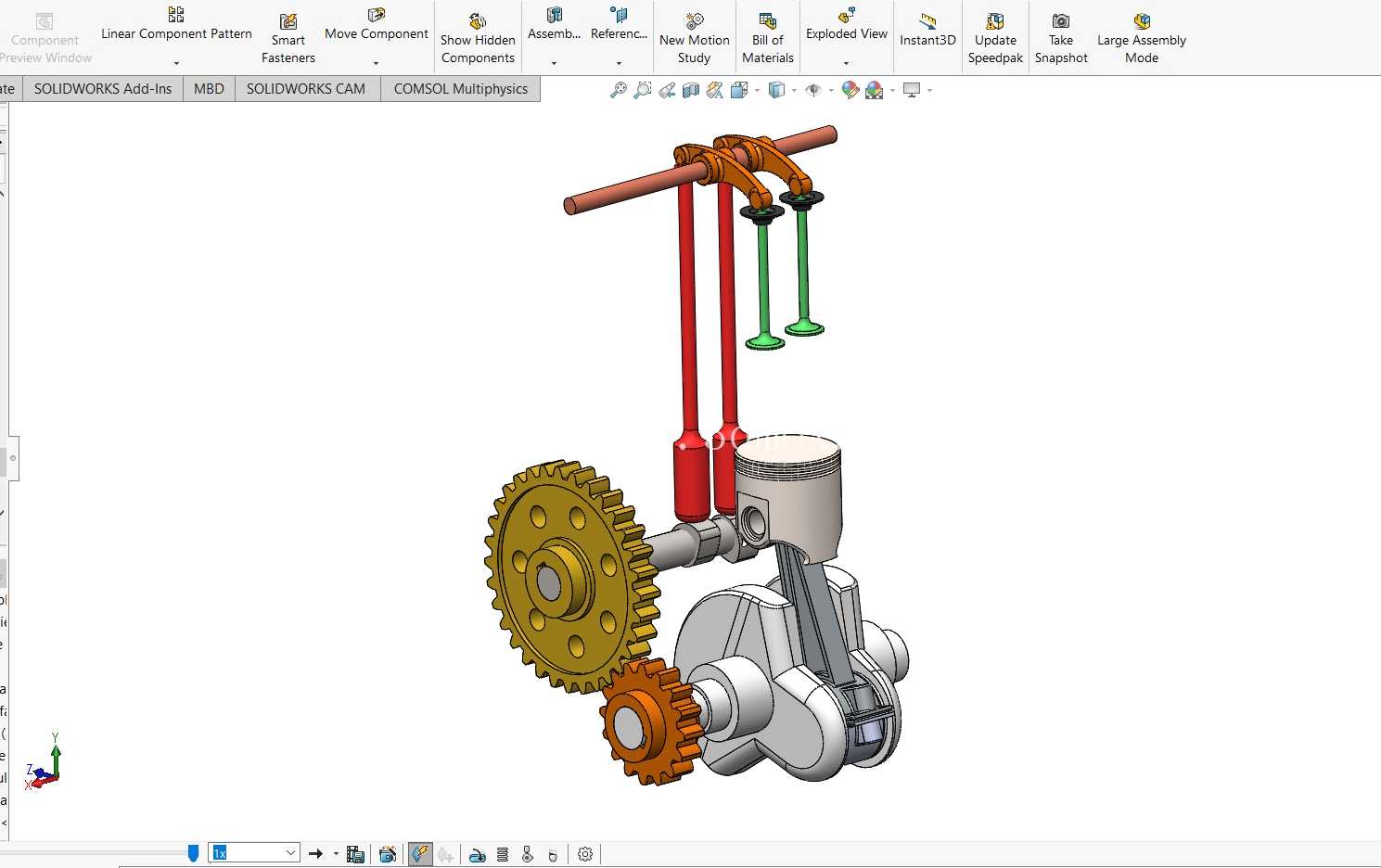

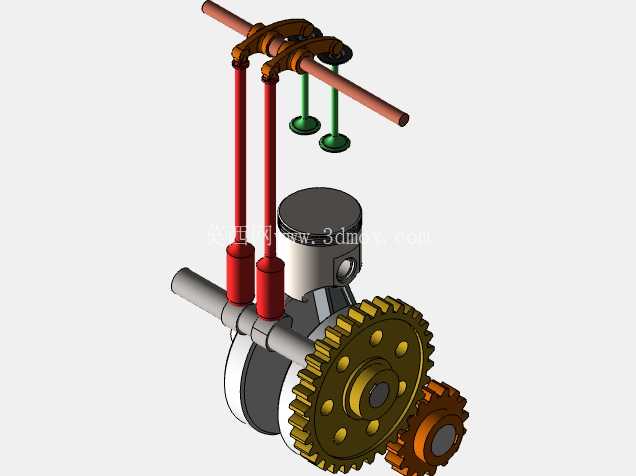

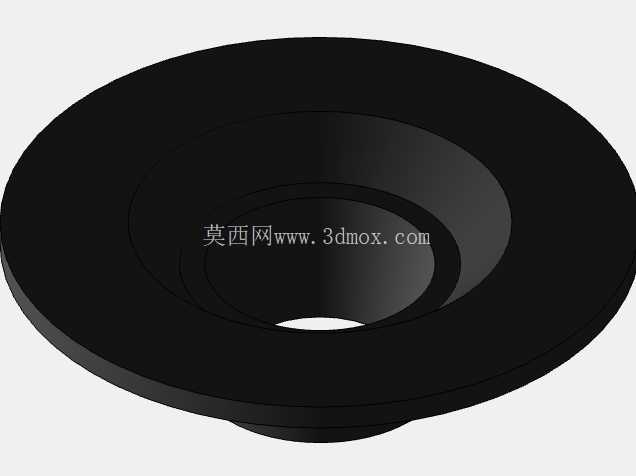

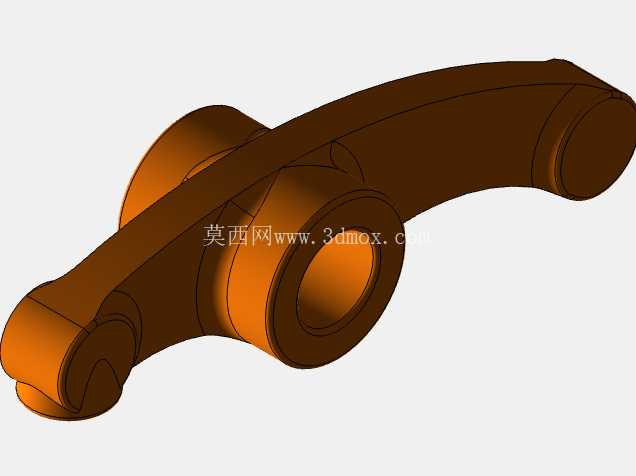

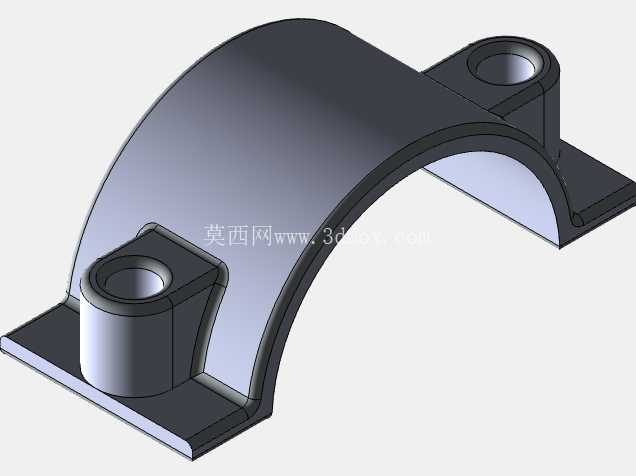

上部的配气机构采用顶置气门布局，两根气门推杆通过曲轴端的凸轮驱动（本模型简化展示了气门传动的末端执行部分），气门弹簧的预紧力安装位、气门导管的同轴度约束都在建模时做了装配基准标注，气门头部的锥面密封角度与气门座圈的配合角度完全对应，保证燃烧室的密封性能。横跨顶部的气门摇臂轴安装座预留了螺栓固定孔位，安装时可以直接通过螺栓固定在缸盖对应的安装平面上，摇臂的摆动行程与气门升程做了运动仿真验证，全程不会出现与缸盖、弹簧的运动干涉。

在安装边界层面，整套机构的曲轴输出端轴径、安装法兰的孔位间距都匹配通用168F系列小型汽油机的安装尺寸，可以直接适配现有通用动力的机架安装位，不需要额外做转接设计。缸体与缸盖的结合面预留了气缸垫的压缩厚度空间，螺栓孔的位置均匀分布在结合面周边，保证压紧力均匀分布，避免出现漏气漏油问题。齿轮室侧盖的安装止口深度也做了明确设定，装配时可以保证齿轮啮合间隙不发生偏移。

设计过程中特意规避了很多新手建模常犯的配合错误，比如气门弹簧的并圈长度、活塞在上止点时与气门的避让间隙、齿轮啮合时的齿侧间隙都做了参数化设定，修改传动比或者气门升程参数时，相关联的部件尺寸可以同步调整，不需要重新绘制整个装配体。各运动部件的质量属性也在建模时做了初步赋值，后续做运动学仿真时可以直接导入计算惯性力、平衡配重，不需要额外赋予材质参数。对于从事小型动力设备开发、机械原理教学的从业者来说，这套结构可以直接作为方案验证的基础模型，也可以拆解为单独的部件做零件级的工艺设计参考，所有配合关系都符合实际加工装配的工艺要求，没有出现无法加工的异形结构或者不符合装配逻辑的干涉设计。
