数控机床加长排屑推拉防护门结构

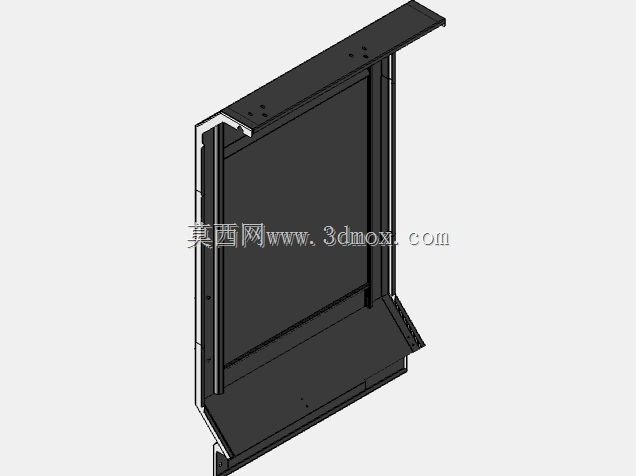

　　这套三维结构围绕数控加工设备的加长滑动防护门展开，适用于立式加工中心、专用铣削单元以及自动化上下料工位中需要隔离加工区域的场景。门体不是单纯的一块封板，而是结合机床防护、切屑排出、冷却剂阻挡、人员操作和维护拆装等需求形成的组合结构。现场加工时，刀具高速切削会产生细碎金属切屑，同时冷却介质沿工件、夹具和工作台飞溅，若防护边界处理不当，切屑容易堆积在导轨附近，冷却液也可能从门缝或顶部接缝外渗。该结构通过加长门体覆盖加工开口，并在门内集成排屑导向与传送相关结构，使切屑能够沿设定路径向排屑位置集中，减少人工清理频次。

　　从使用逻辑看，门体承担的是运动隔离与工况防护双重任务。关闭状态下，门板需要覆盖机床正面主要开口，限制切屑、油雾和冷却液向外扩散；开启状态下，又要为工件吊装、夹具更换、刀具检查和日常点检留出足够空间。因此模型在布局上没有采用厚重整体门，而是使用推拉滑移方式，使门体沿侧向运动，避免外摆门占用机床前方操作通道。对于产线排布较紧、操作人员需要在设备与料道之间往返的车间，这种开门方式能明显降低干涉风险。门体长度加大后，单块板件的刚性、悬挂支撑和滑动导向都需要同步考虑，建模时应重点检查门板在往复运动中的挠度、限位位置以及与固定护罩的搭接量。

　　结构设计上，顶部圆弧或上盖区域的密封是关键部位。加工过程中冷却液会随主轴和刀具运动向上抛溅，若上顶接缝只靠简单贴合，长期振动后容易出现渗漏。该方案将上圆顶设计为可拆结构，既保证顶部形成连续遮挡，又方便在维护时拆卸，便于清理内部积屑、检查传送区域和更换易损件。可拆卸并不意味着密封放松，实际工程中需要在搭接边设置折弯止口、密封条或导流槽，让液体沿内侧回流到机床防护区，而不是沿螺栓孔和板缝向外爬行。焊接接头处则强调最小化和合理化，减少大面积满焊带来的热变形，尤其薄板钣金件在焊接后容易出现板面起伏，后续门体滑动时会产生摩擦、异响或间隙不均。

　　门体下部与排屑区域的衔接不能忽视。数控机床加工钢件、铝件时，切屑形态差异很大：钢屑可能呈卷曲带状，铝屑往往细碎并带有冷却液，若门内空间没有顺畅导向，切屑会在角落压实。模型中与传送带相关的结构，应理解为排屑链路的一部分，其作用是把防护区内落下的切屑向指定出口输送。设计时要确认传送带或导屑槽与门体开合轨迹不冲突，门关闭后内部形成相对封闭的通道，门打开后维护人员能够接近卡屑位置。门板内侧还应避免形成水平积屑面，板件折弯尽量带倾斜角度，让切屑和液体靠重力下落。

　　外形尺寸与安装边界方面，这类加长门需要依据机床开口高度、宽度、主轴行程和工作台尺寸确定。门体高度应覆盖刀具最高加工位置以及飞溅集中区，宽度则要保证开门后留有足够的工件通过空间，同时不能超出设备外侧安全通道。上部护罩与机床横梁、主轴箱运动包络之间必须保留安全间隙，尤其在Z轴快速移动或换刀动作时，任何线缆、气管、冷却管都不能与门体产生擦碰。下部边界要与床身、排屑器或接屑槽对接，门缝不宜直接朝向操作人员站立位置。滑动导向件宜布置在门体受力稳定的位置，长门板若仅靠单侧支撑，运动中容易偏摆，采用上下导向或多点吊挂更有利于保持间隙均匀。

　　从建模和制造角度看，该类结构适合拆分为门板、上盖、固定护罩、滑轨、限位块、密封件、排屑导向件和连接支架等模块。钣金件折弯半径、板厚选择、螺栓可达性和现场拼焊顺序都应在三维状态下提前检查。门体把手或推拉受力点应放在操作人员自然施力的位置，避免开门时力矩过大。观察窗若有设置，需兼顾视野和抗冲击能力，窗框周边也要考虑密封。整体结构的价值在于把防护、排屑、密封、维护和人机操作放在同一套门体中处理，而不是事后在机床外侧附加挡板。对于结构设计人员，复核时应重点走查门体全开、全关、主轴极限运动、排屑器维护、上盖拆卸和切屑堆积这几种工况，确保模型不仅外观完整，也能在真实加工环境中稳定使用。
