多规格沉孔钻头套件结构设计

　　这套沉孔钻头套件覆盖M3、M4、M5、M6、M8五种常用螺纹规格，是机械加工车间里处理沉头螺钉安装孔的标配刀具组。日常做钣金件、铝合金面板、塑料壳体装配时，内六角沉头螺钉要完全埋入工件表面，不能突出干涉，就需要先用对应底孔钻头钻出螺纹底孔，再用匹配规格的沉孔锪钻加工出锥形沉座，让螺钉头落座后和工件表面齐平。这套套件把五种常用规格的沉孔加工刀具整合在一起，车间里做小批量设备装配、工装夹具制作、3D打印件后期嵌件安装时，不用零散找刀，拿取对应规格就能直接上机。

　　从结构设计来看，每支沉孔钻头都采用阶梯复合结构，前端是小直径的导向柱，直径和对应螺纹的底孔间隙配合，加工时导向柱先伸入预先钻好的底孔里，起到定心作用，避免锪沉孔时刀具跑偏、沉孔和底孔不同心，导致螺钉装歪、头部贴合不严。后端的锪削部分采用90度锥面，和标准内六角沉头螺钉的头部锥角完全匹配，锪出来的锥面能和螺钉头全周贴合，锁紧时受力均匀，不会出现单点接触压伤工件表面的问题。不同规格的刀具外径严格对应螺钉头的最大外径：M3对应沉孔最大直径约6毫米，M4约8毫米，M5约10毫米，M6约12毫米，M8约16毫米，加工深度控制在螺钉头厚度加0.2到0.3毫米的余量，既保证螺钉完全沉下去，又不会沉孔过深削弱工件局部强度。

　　实际使用场景里，这套刀具既可以装在台钻、手电钻上做手工进给加工，也能装在加工中心、数控铣床上走固定循环批量加工。针对薄板件加工时，导向柱的长度设计得比工件厚度短1毫米左右，防止钻透后导向柱刮伤工作台面；针对厚铝板、电木板这类易加工材料，刀具的切削刃开有合适的后角，锪削时不会挤屑，加工出来的沉孔边缘无毛刺，不用二次人工倒角。做电控柜安装面板时，面板上要装几十颗沉头螺钉固定导轨、接触器，用这套对应规格的沉孔钻，提前在钣金折弯前完成孔位加工，沉孔深度统一，螺钉锁紧后整个面板表面平整，不会有螺钉头凸出来勾住线束。做非标工装的铝板底座时，沉孔位置如果和底孔偏心，锁紧螺钉时会把铝板拉变形，这套刀具的导向结构能把同心度控制在0.1毫米以内，完全满足装配精度要求。

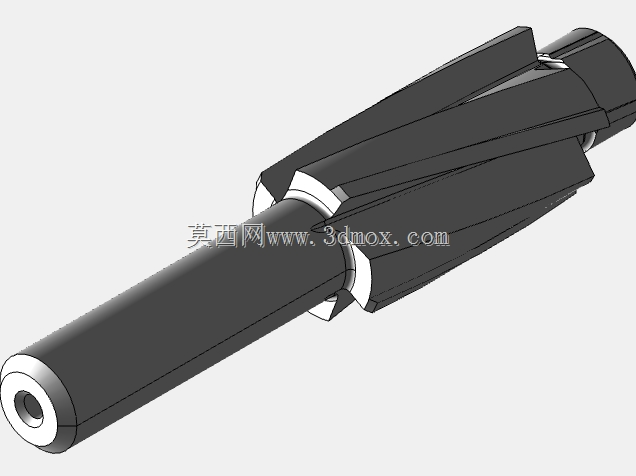

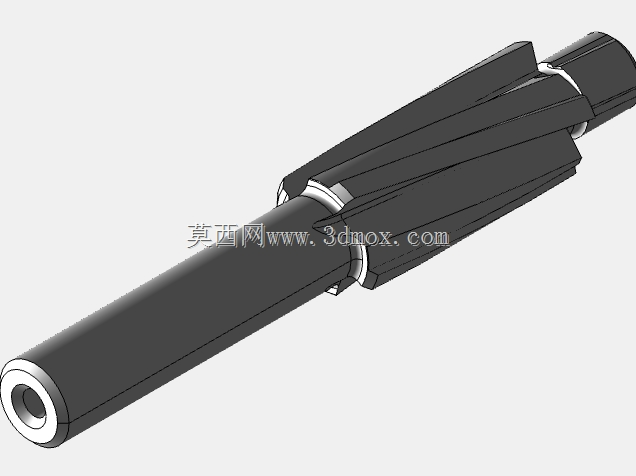

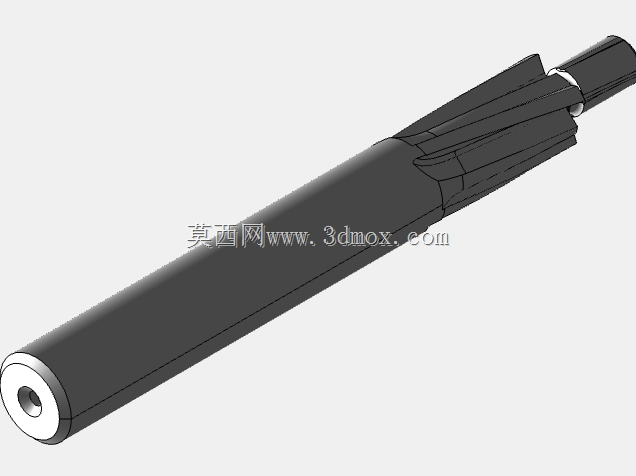

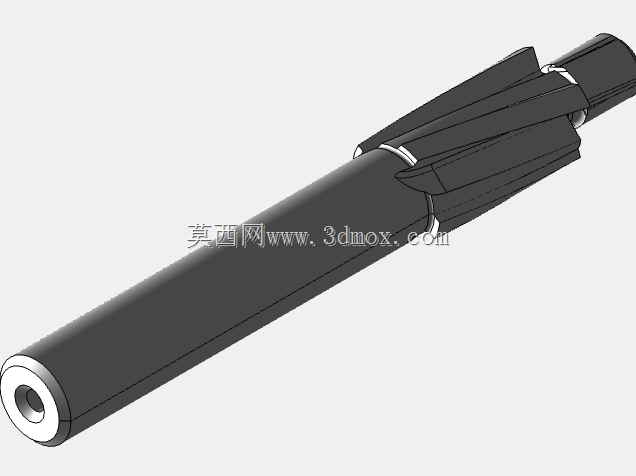

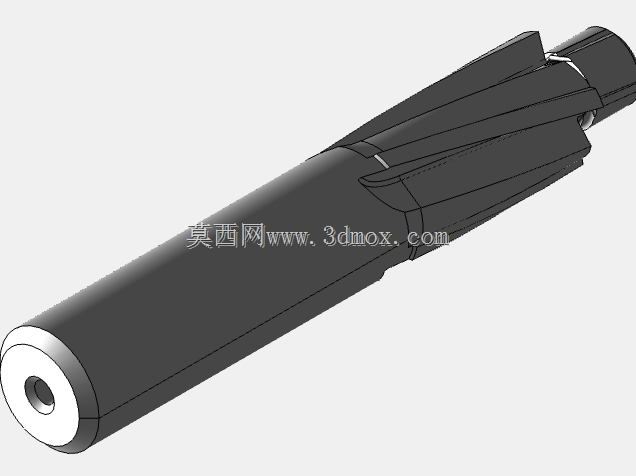

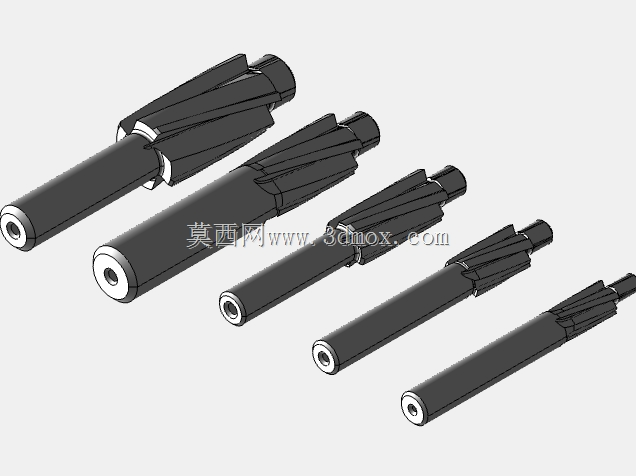

　　建模过程里把每支刀具的刃口、排屑槽、夹持柄都做了完整还原，柄部采用通用的直柄结构，直径统一适配常规钻夹头，不用专用弹性筒夹就能装夹。排屑槽的螺旋角度按照锪钻的常规参数设计，加工铝件时切屑能顺着槽顺利排出，不会堵在沉孔里刮花已加工表面。套件里五支刀具的外形尺寸梯度清晰，摆放时可以按规格顺序排列在刀架上，不同规格的刃部直径差异明显，操作工肉眼就能快速区分，不会拿错规格导致沉孔尺寸过大报废工件。针对塑料件加工，沉孔钻的切削刃锋利度足够，进给时不会压裂ABS、亚克力这类脆性材料，沉孔边缘不会出现崩边缺口。在自动化设备的装配工位，需要频繁在铝型材端板、安装小板上加工沉孔，这套覆盖常用螺纹规格的套件能覆盖九成以上的沉头螺钉安装需求，不用额外储备多套零散刀具，减少车间刀具库存种类。设计时也考虑了刀具重磨的需求，锥面刃口磨损后，可以在工具磨床上按原有角度重磨，导向柱部分硬度高于刃部，长期使用不会磨损变形，定心精度能长期保持。
