固体重力储能提升卷扬成套装置

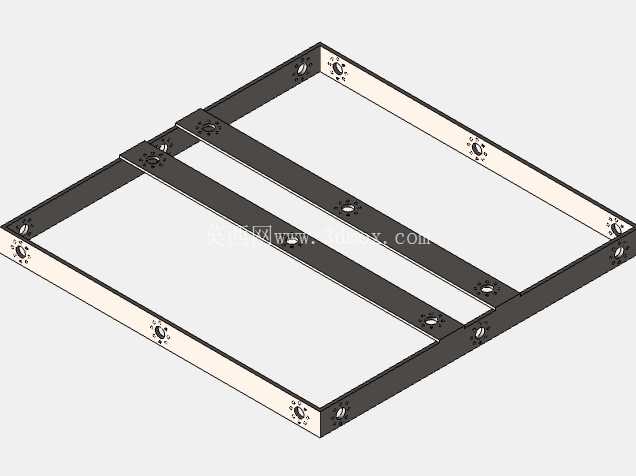

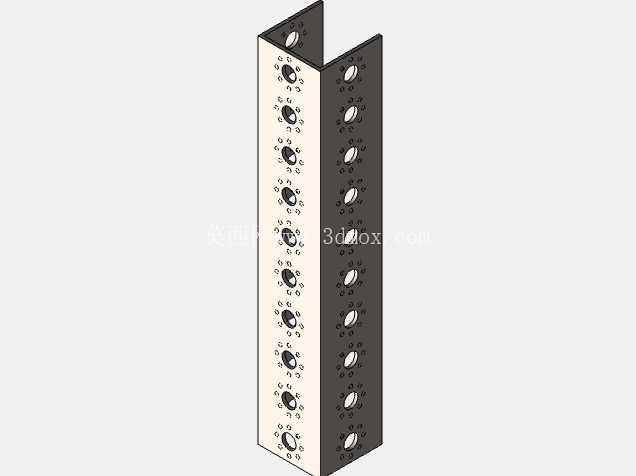

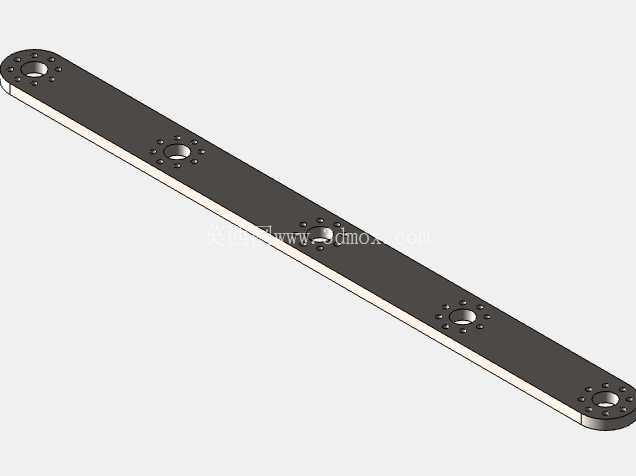

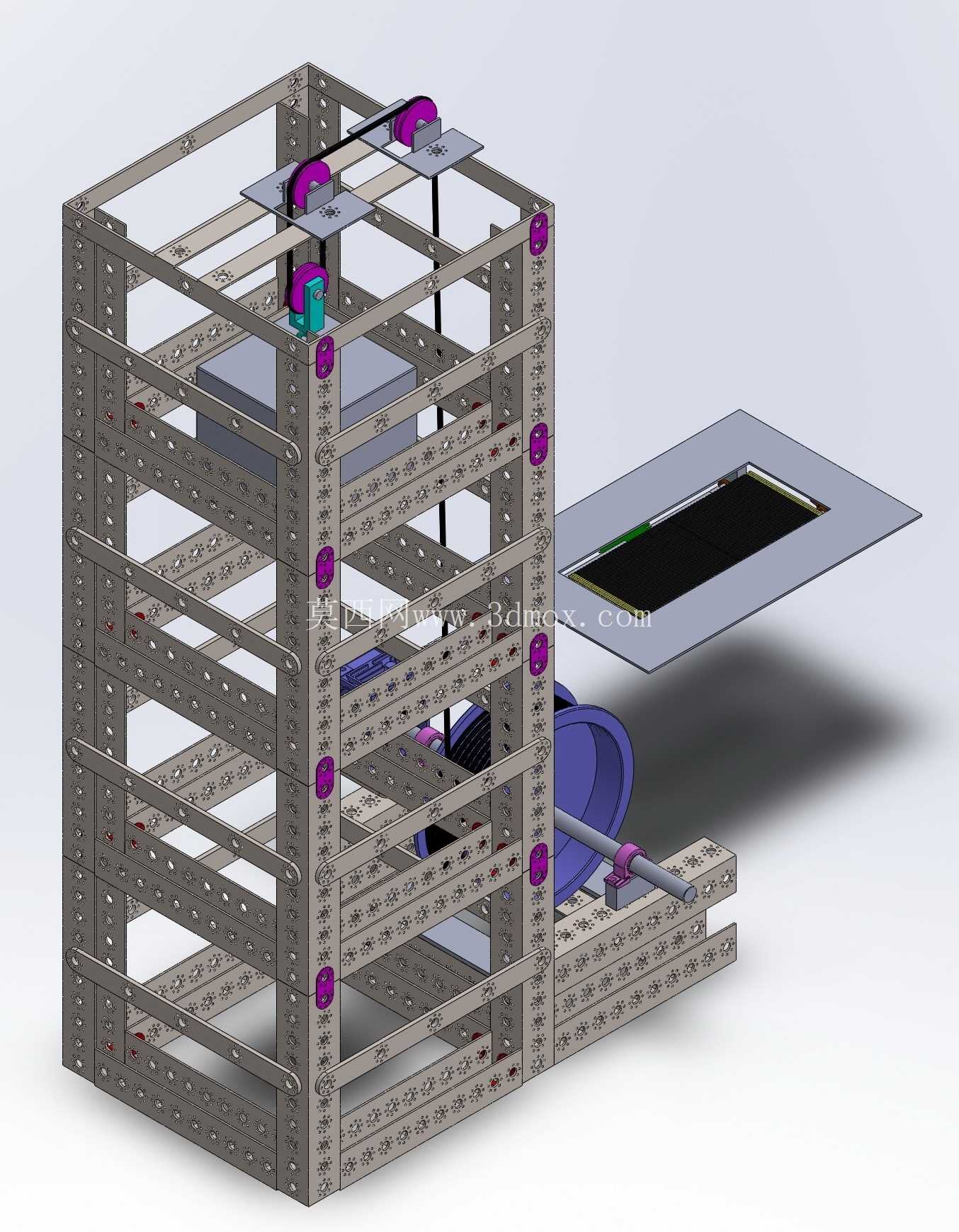

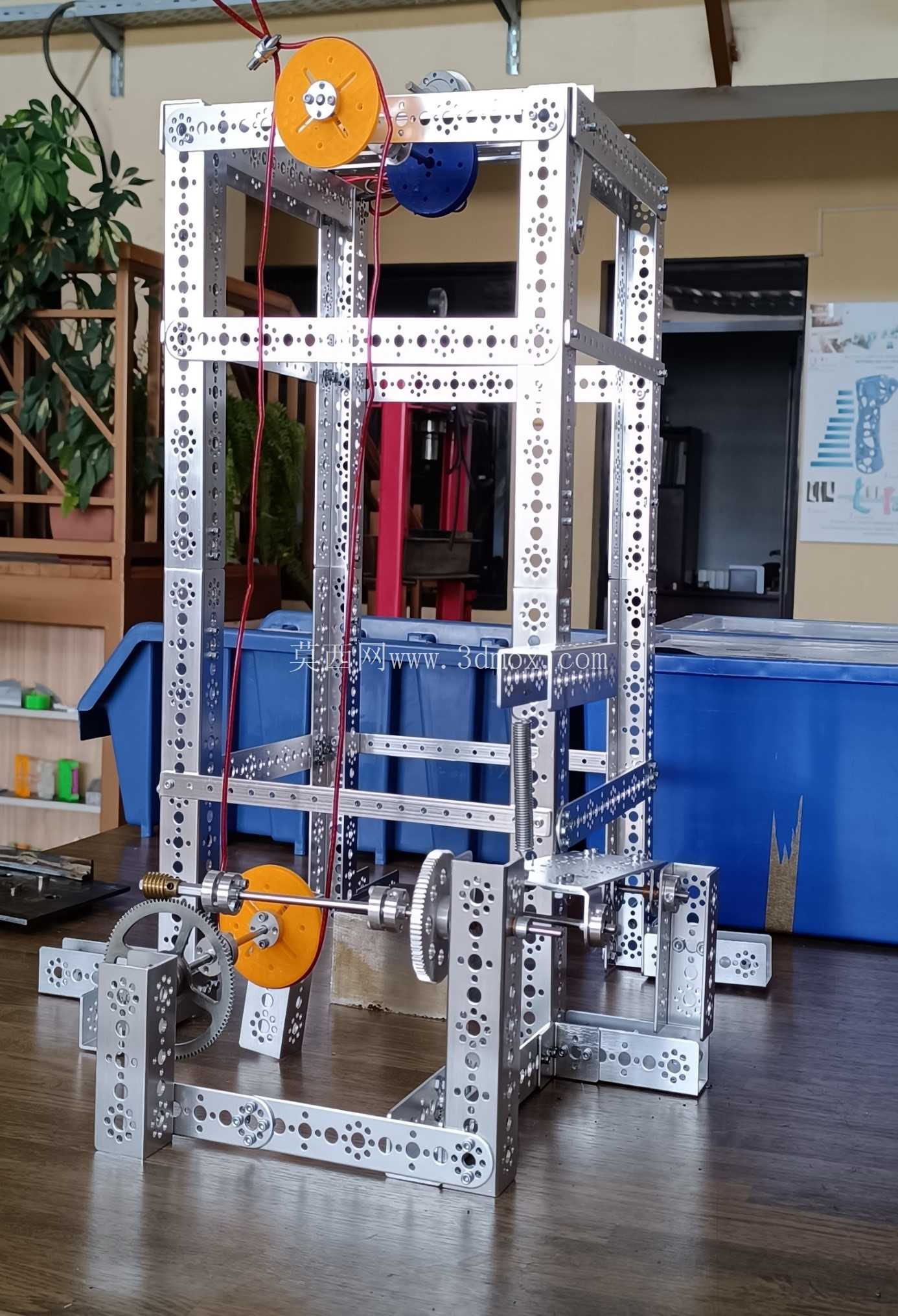

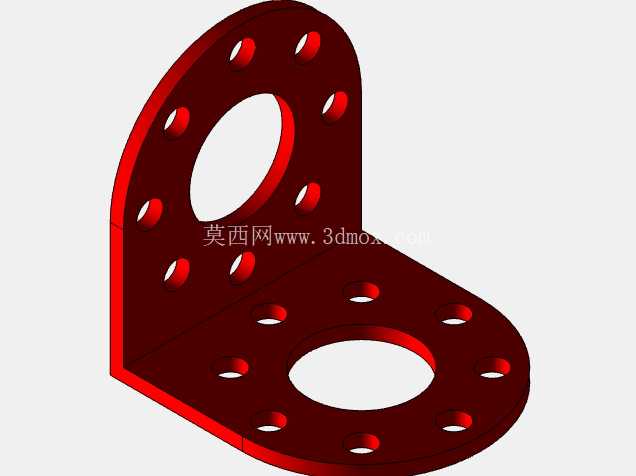

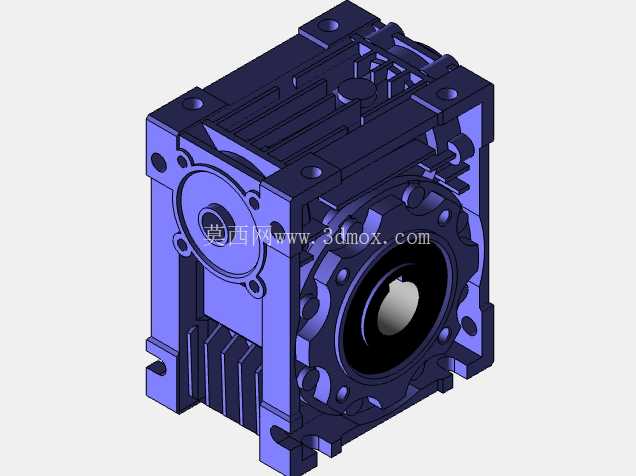

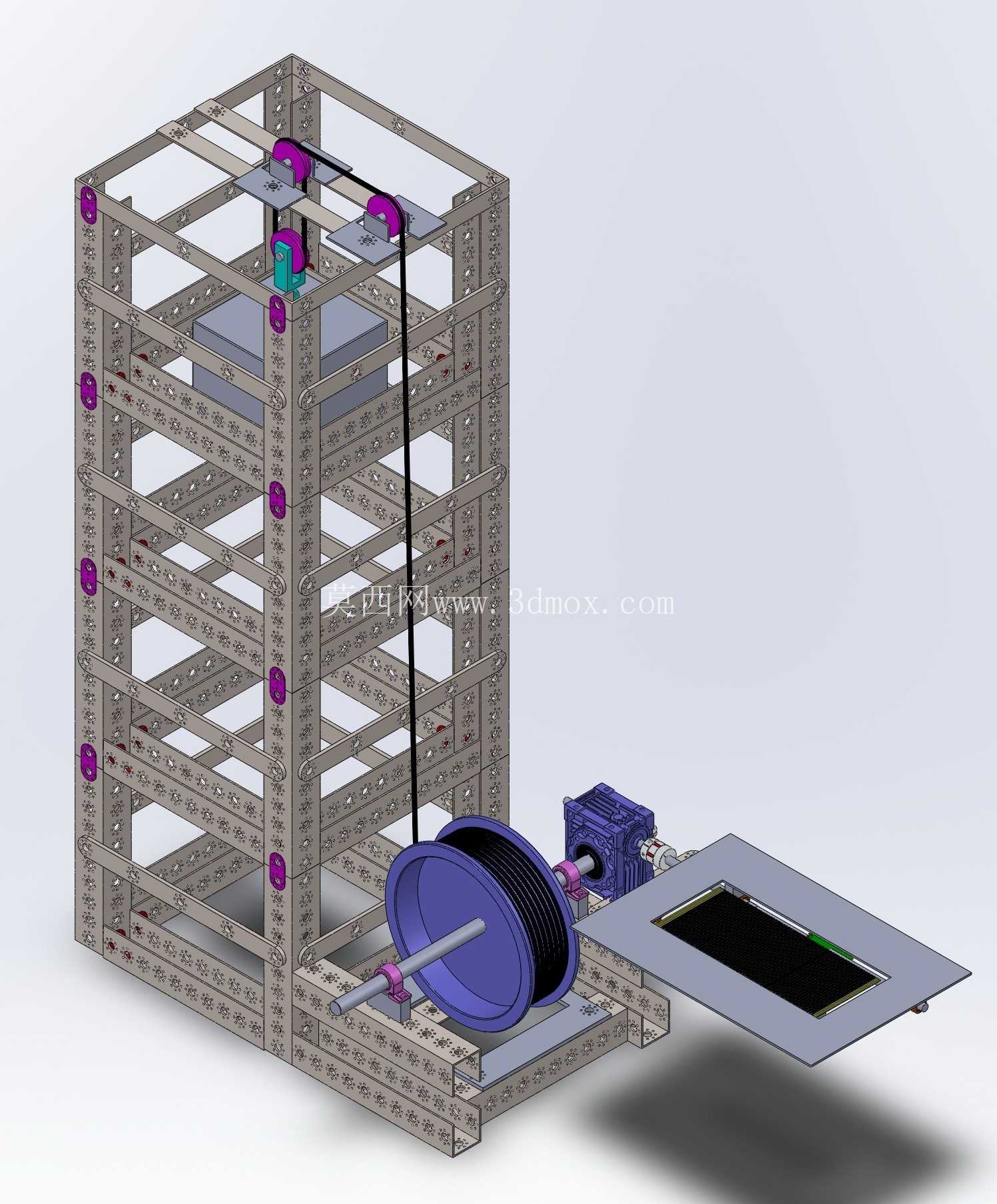

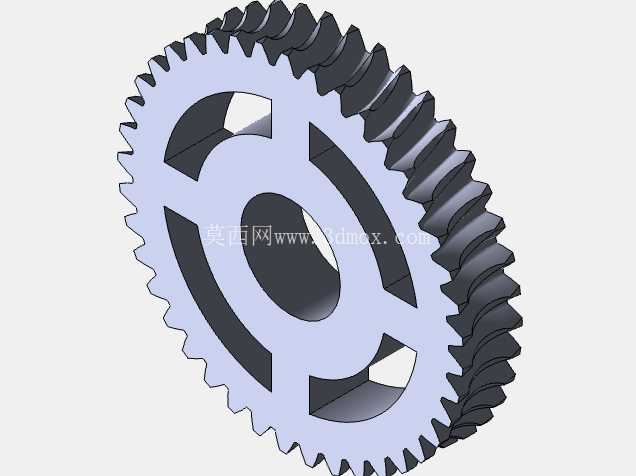

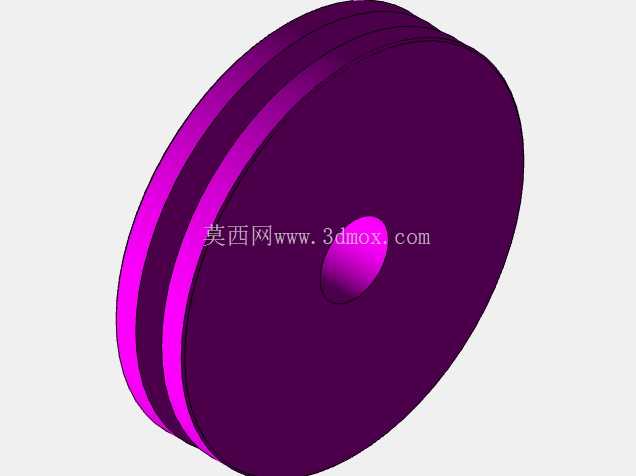

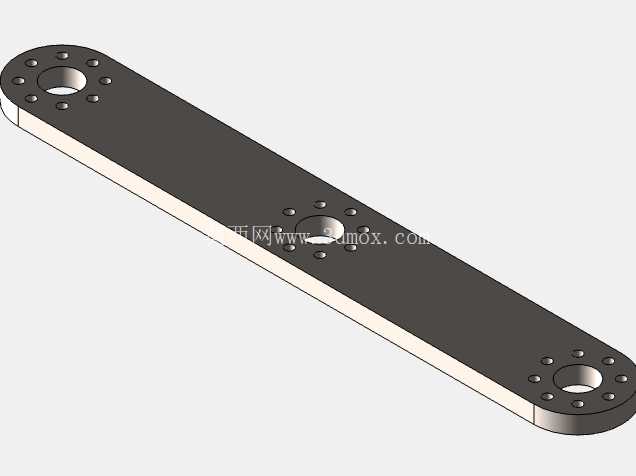

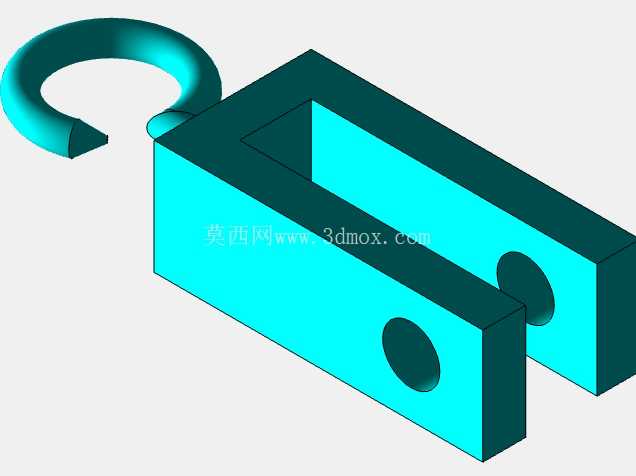

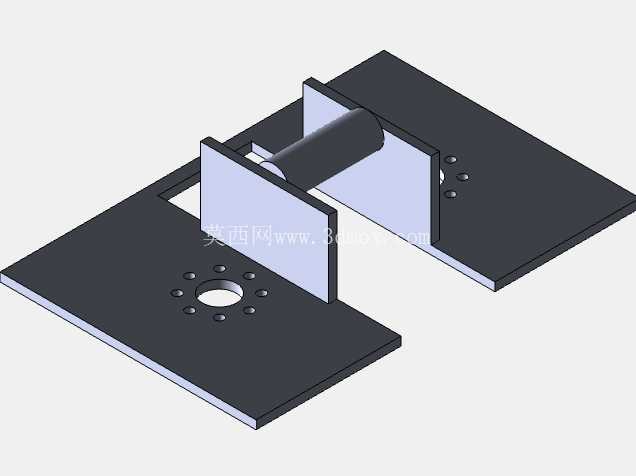

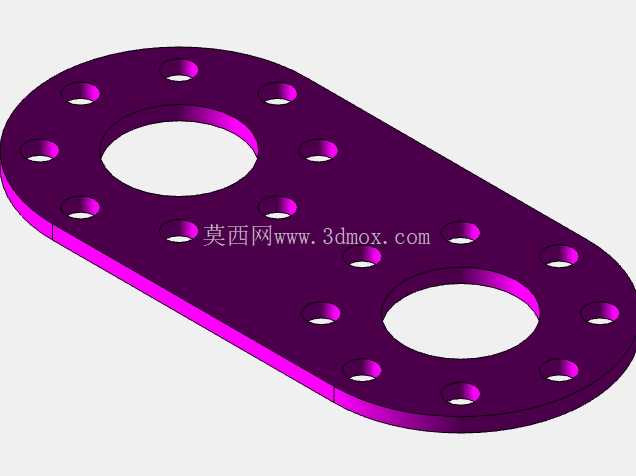

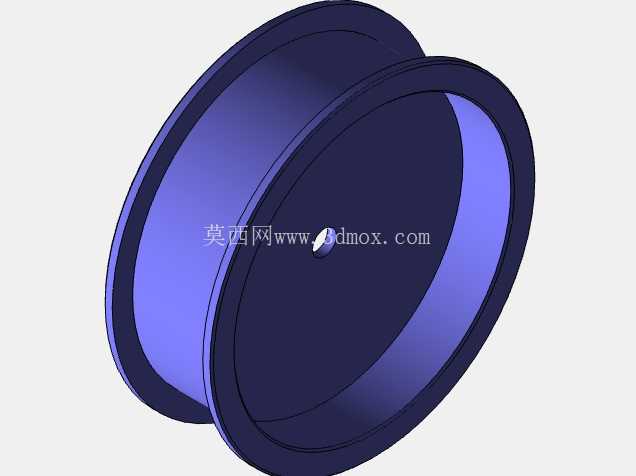

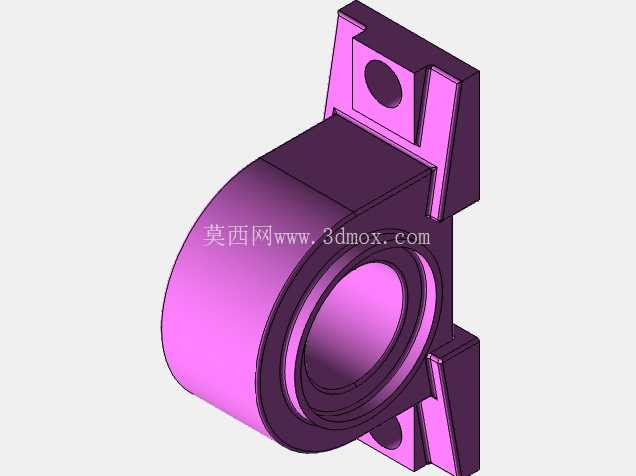

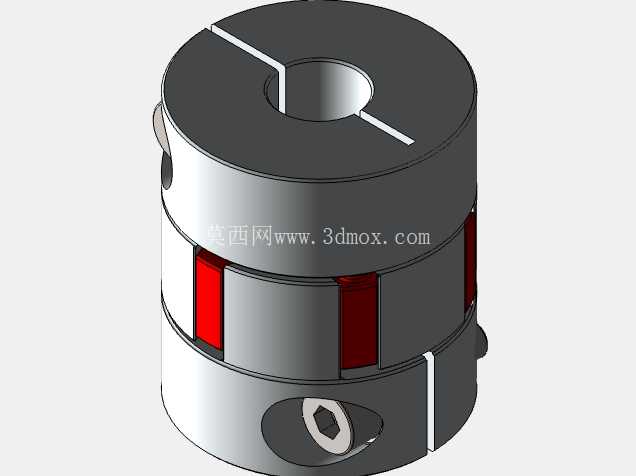

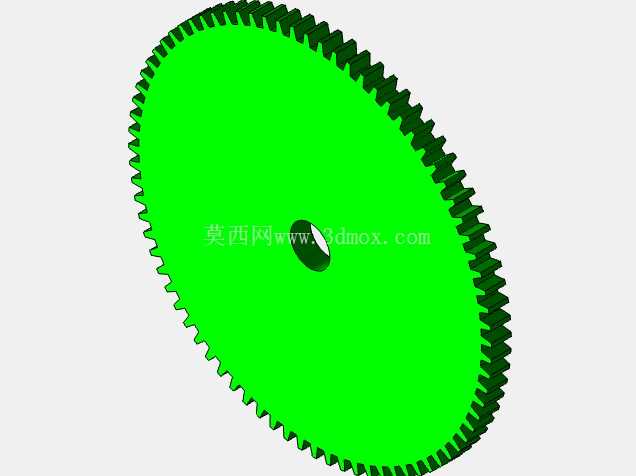

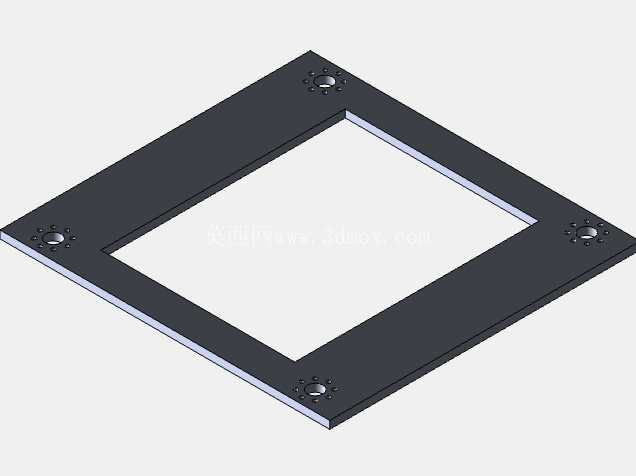

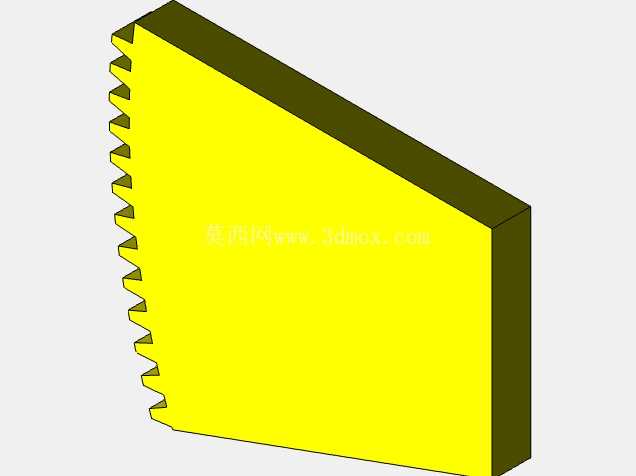

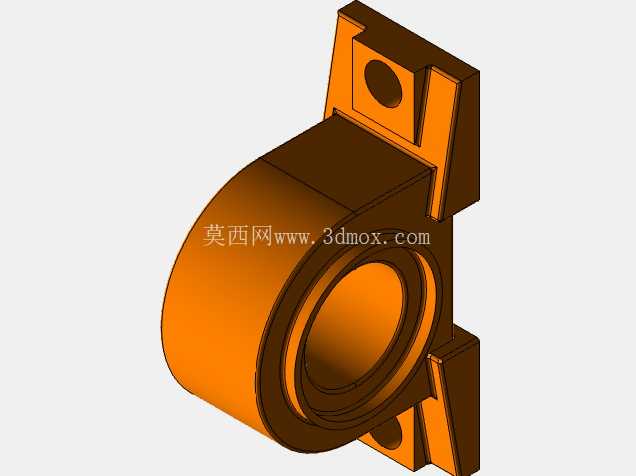

　　这套重力储能成套装置的结构搭建，首先从现场土建边界倒推：多层型钢立柱框架采用标准角件与冲孔型材拼接，框架净空围绕配重块堆叠行程预留，立柱横向、纵向均布置交叉斜撑，抵消重物升降过程中产生的水平偏载，框架底部与预埋基础通过地脚螺栓刚性固定，卷扬主机单元布置在框架侧方地面，无需高空布设重型驱动部件，大幅降低安装运维难度。装置核心工作逻辑依托重力势能与电能的双向转换：电网低谷富余电力驱动卷扬机构，通过钢丝绳牵引重型配重块沿框架内部导向路径匀速抬升，将电能转化为配重的重力势能储存；电网高峰供电缺口时，配重块受控下放，钢丝绳带动卷筒反转，驱动端电机切换为发电工况，将重力势能重新转化为电能回馈电网，全程无化学储能的电芯衰减、易燃易爆风险，循环使用寿命远高于常规电化学储能方案。卷扬单元的结构设计充分考虑长时重载工况：卷筒采用大直径绳槽设计，钢丝绳多层缠绕时排布整齐，避免乱绳、咬绳磨损，卷筒轴端串联减速机构与驱动电机，制动模块布置在高速轴侧，常闭式制动器在断电状态下自动锁止卷筒，杜绝配重意外坠落风险；卷筒旁设置排绳导向组件，保证钢丝绳出入绳角度始终处于允许范围，框架顶部对应钢丝绳走向配置定滑轮组，滑轮座加装载荷传感器，实时监测钢丝绳张力，一旦出现卡滞、过载情况立刻触发保护停机。

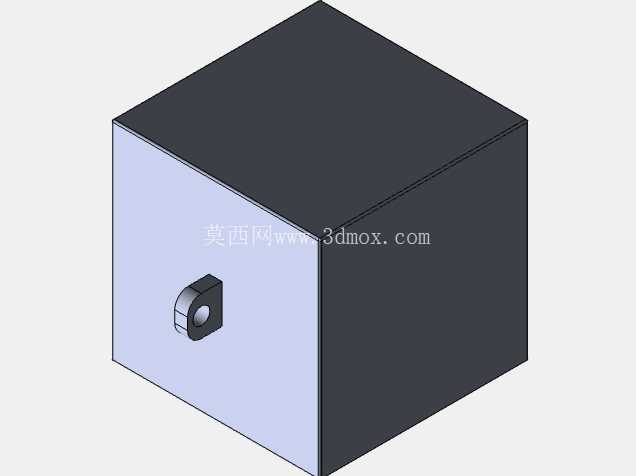

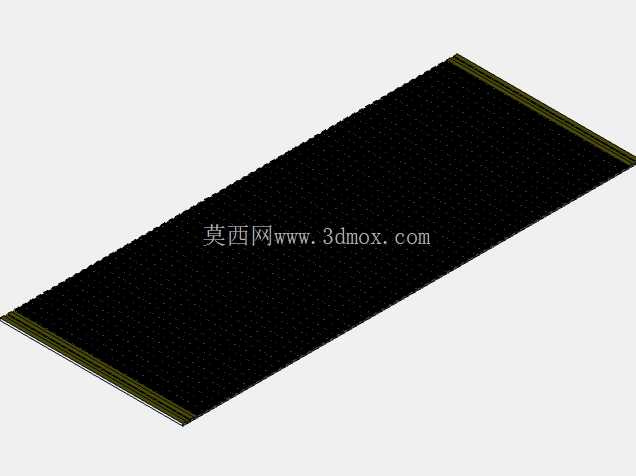

　　配重块采用标准化混凝土或铸铁块堆叠结构，单块重量统一，可根据储能容量需求灵活增减堆叠层数，配重两侧与框架立柱之间设置导向滚轮，升降过程中限制横向晃动，避免配重与框架杆件发生刚性碰撞；框架每层平台均预留检修通道，滑轮、钢丝绳等易损件可从平台位置直接更换，无需拆解整体框架。驱动控制柜体集成在卷扬侧方的安装平台上，柜体与机械本体分离布设，减少振动对电气元件的影响，柜体面板预留操作显示屏与急停按钮，现场调试人员可直接读取提升高度、载荷重量、运行速度等参数。

　　整套设备的适配场景覆盖工业园区峰谷电价套利储能、新能源场站平抑发电波动、偏远矿区独立电网调峰等场景，结构全部采用模块化拼装设计，型材构件出厂前完成冲孔加工，现场仅需螺栓拼接，无需大量焊接作业，运输时可将框架杆件、卷筒、配重块分拆打包，适配标准集装箱货运尺寸。建模过程中所有运动副均按照实际装配关系定义：钢丝绳采用柔性路径模拟，滑轮与钢丝绳之间设置接触约束，配重升降行程内做全行程干涉检查，确认配重与框架斜撑、检修平台、钢丝绳之间无硬干涉，制动器、减速机、电机的连接法兰尺寸均按照标准选型样本匹配，现场安装时可直接对接采购件，无需二次改孔。

　　框架底部的安装基准面做了平面度要求标注，卷扬主机底座与框架基础的标高差控制在允许范围内，避免钢丝绳因两侧高度差出现跑偏；卷筒的容绳量按照配重最大提升高度再加富余安全圈数设计，配重到达最低位时卷筒上仍保留不少于三圈安全钢丝绳，防止绳头受力脱开。整套结构没有复杂的定制铸件，绝大部分构件为标准型钢、标准传动件，加工制造成本可控，日常巡检仅需定期检查钢丝绳磨损量、制动器间隙、滑轮转动灵活性，维护门槛极低，非常适合对储能安全性、循环寿命要求较高的工业储能场景。
