金属线材表面抛光拉丝处理机组

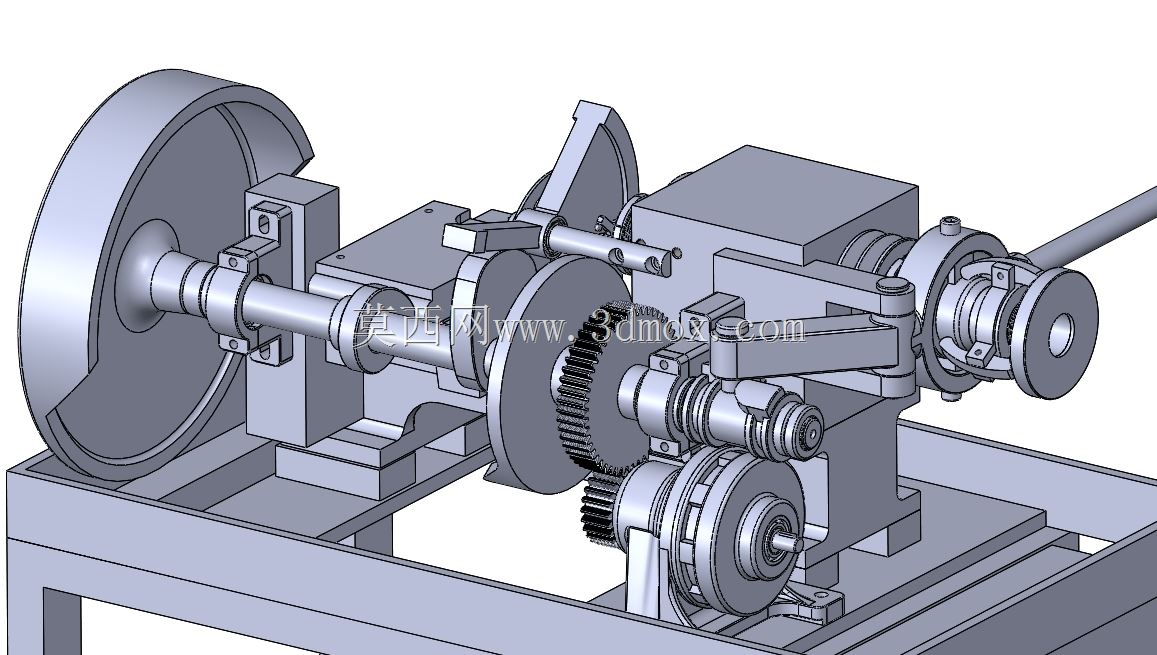

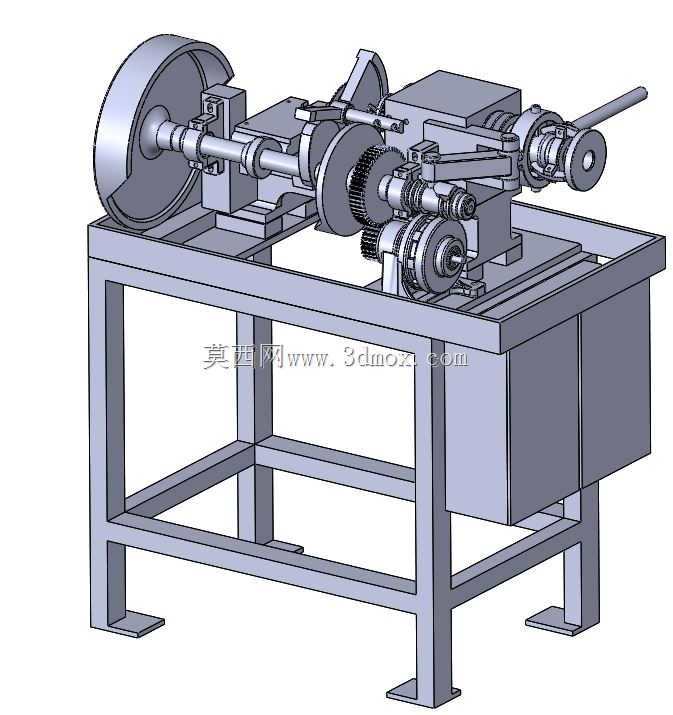

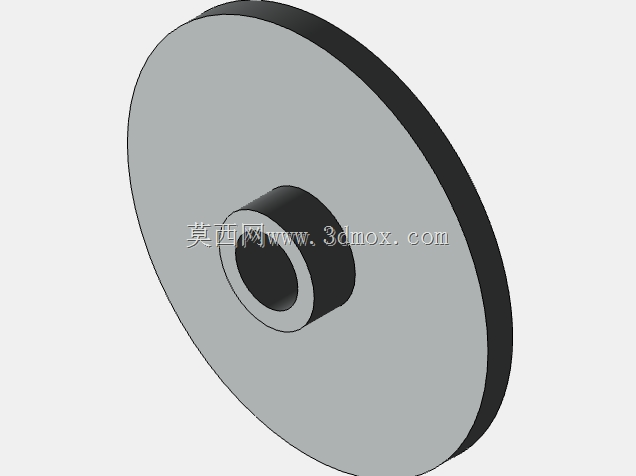

　　这套三维结构完整呈现了面向金属线材、细棒料连续表面处理工序的专用机组布局，整机采用卧式长轴贯通式架构，所有执行部件、传动组件、支撑机架均在同一钢制底座上完成定位装配，适配五金制品、紧固件、焊丝、细金属管生产线的在线精整工位。从实际产线排布来看，设备进料端设置大直径导向轮，对盘卷送入的线材起承托、导向与张力缓冲作用，避免硬态线材进料时出现弯折、跳丝；出料端配置可调式张紧轮组，配合前后牵引机构维持线材在处理工位的恒定张紧力，保证走丝速度平稳无窜动。

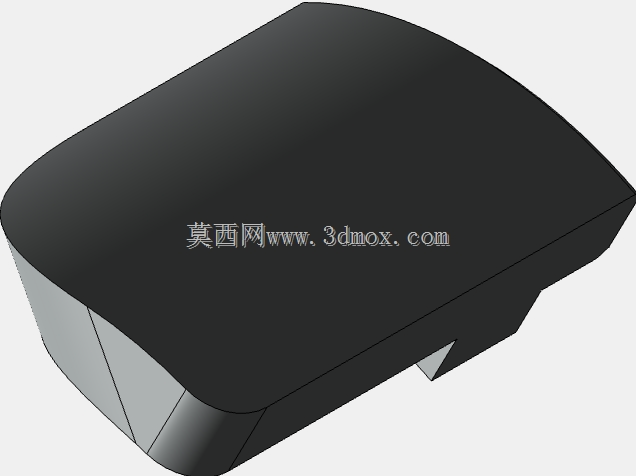

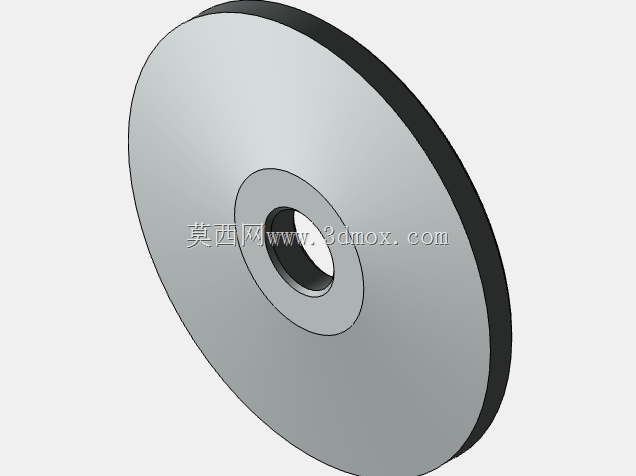

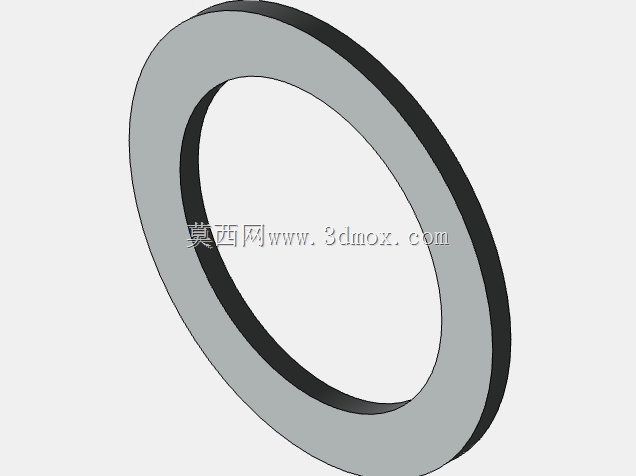

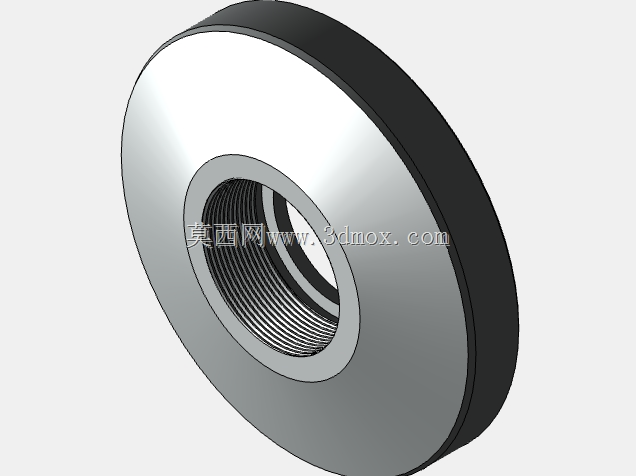

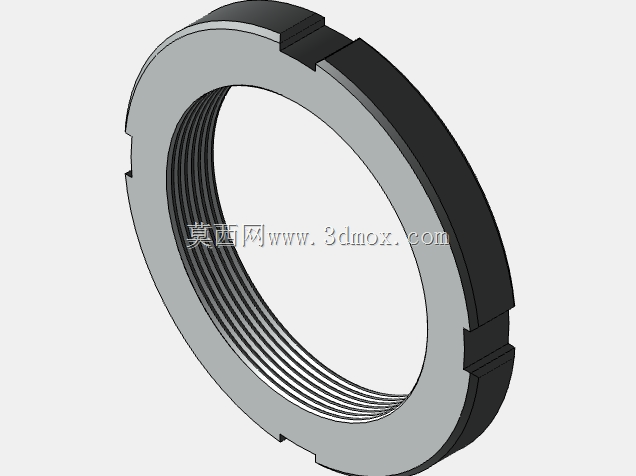

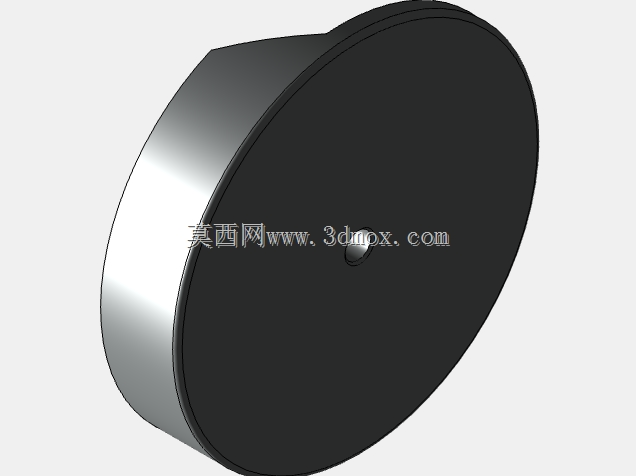

　　设备核心处理区段集成多组磨抛执行组件，包含不同粒度的抛光轮、拉丝磨轮，可根据工件表面工艺要求切换工位：粗抛工位去除线材表面氧化皮、拉拔残留划痕与锈蚀层，精抛工位降低表面粗糙度，拉丝工位则在金属表面加工出连续均匀的直丝纹理，满足装饰五金、厨卫配件、不锈钢线材的外观质感要求。多组磨轮沿线材走料路径交错布置，相邻磨轮的施压方向相互错开，可覆盖线材圆周全表面，避免局部漏抛。

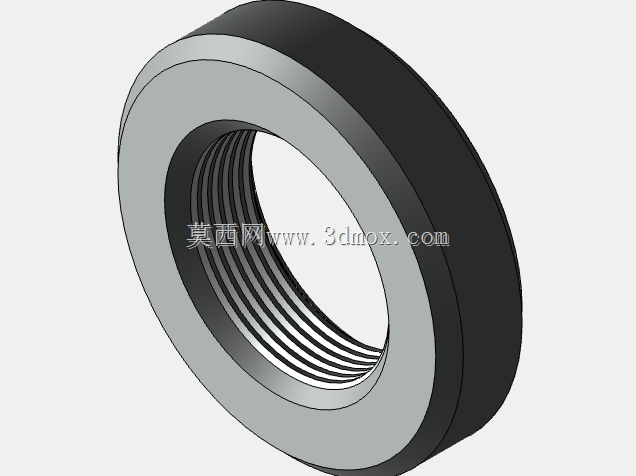

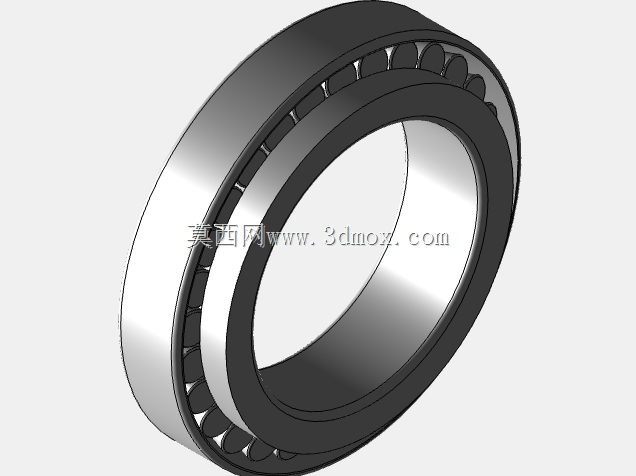

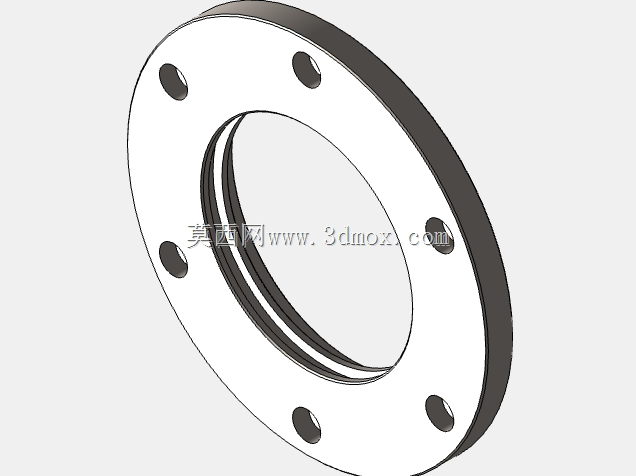

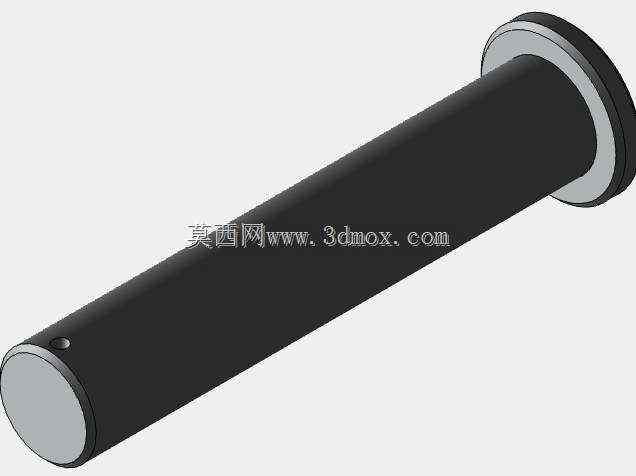

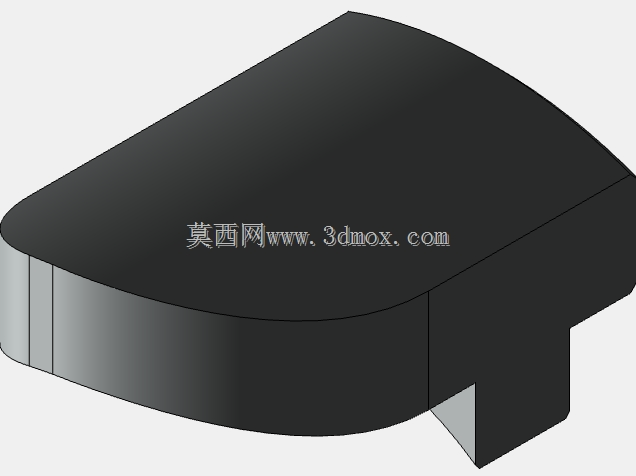

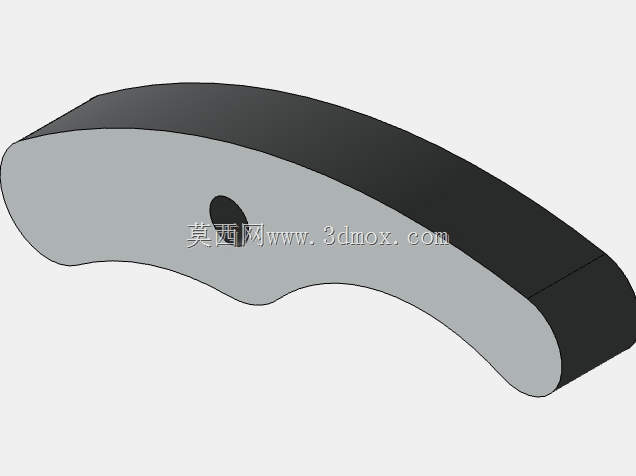

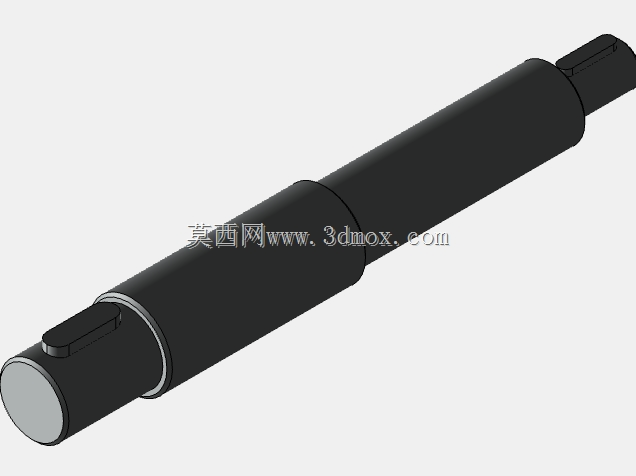

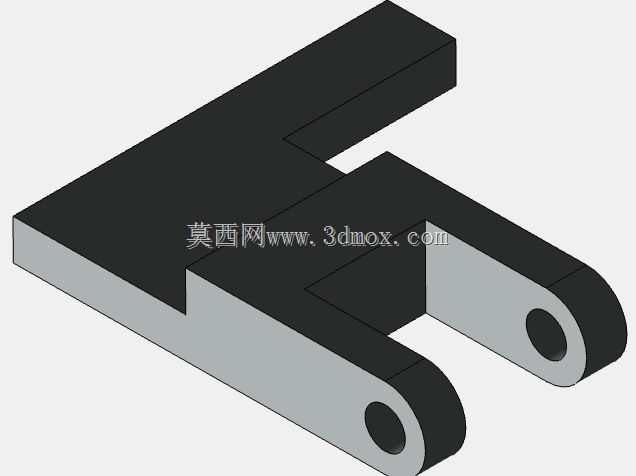

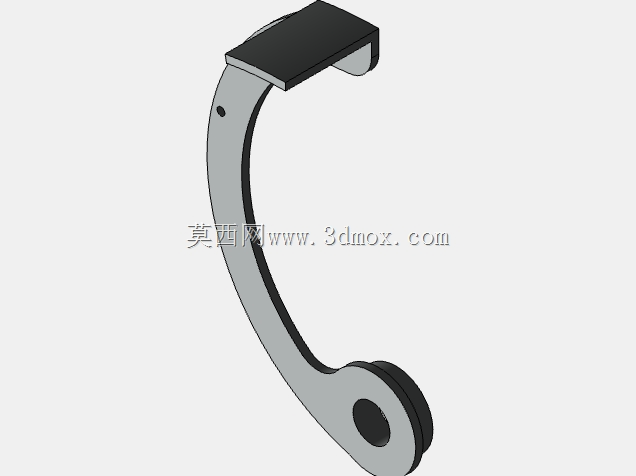

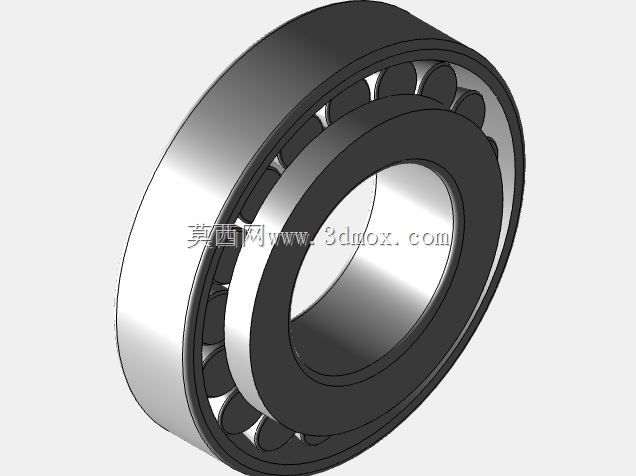

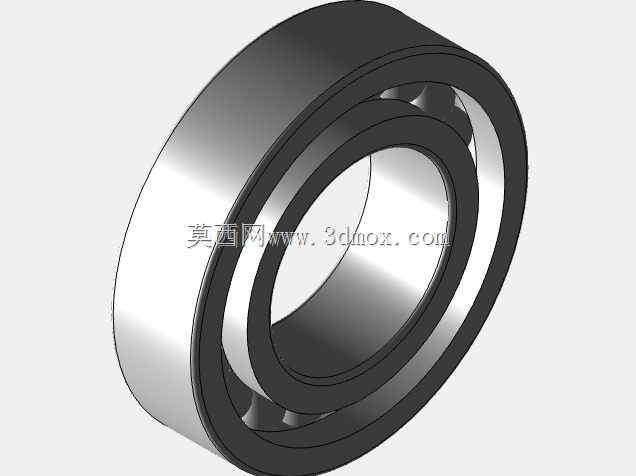

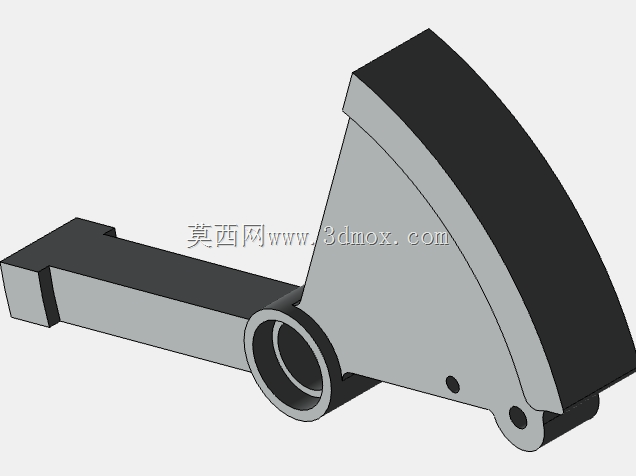

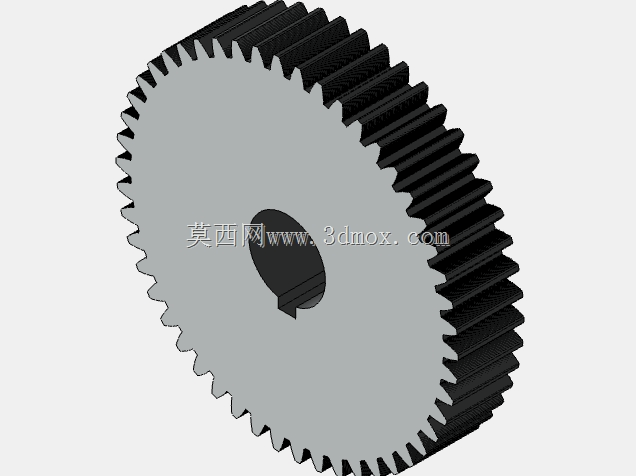

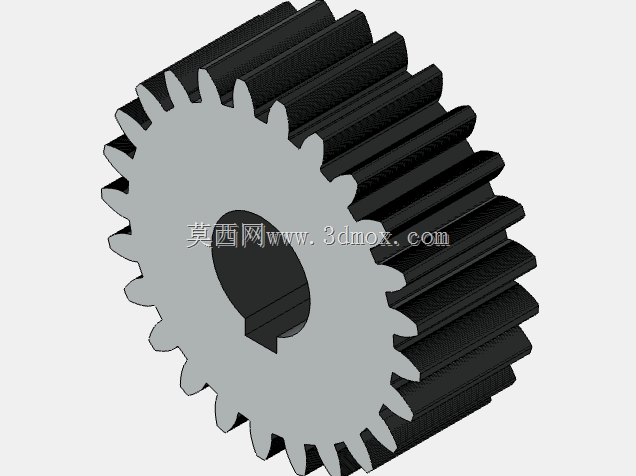

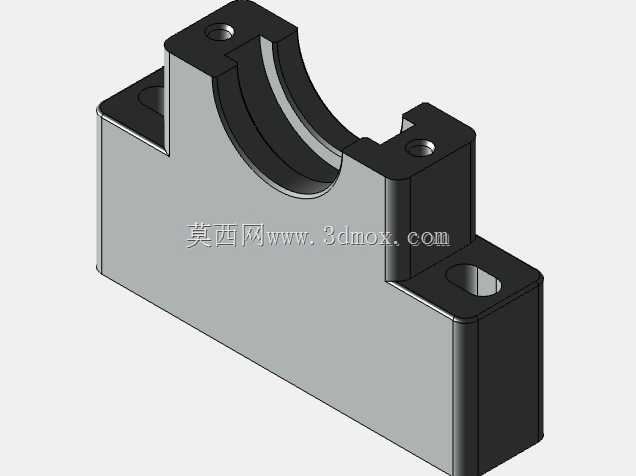

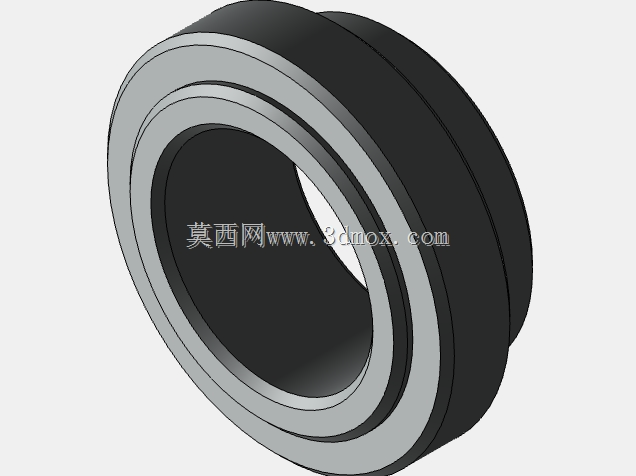

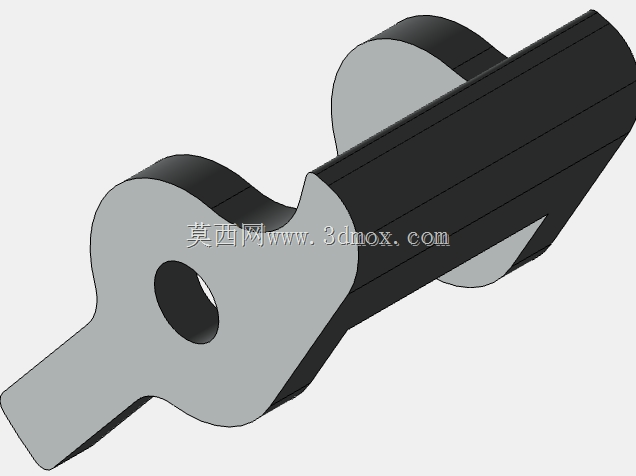

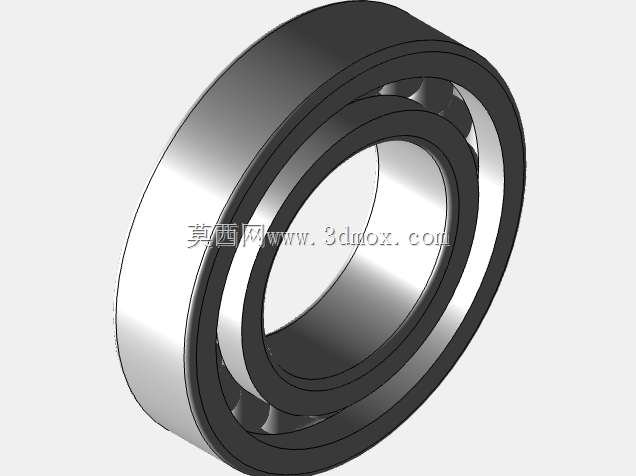

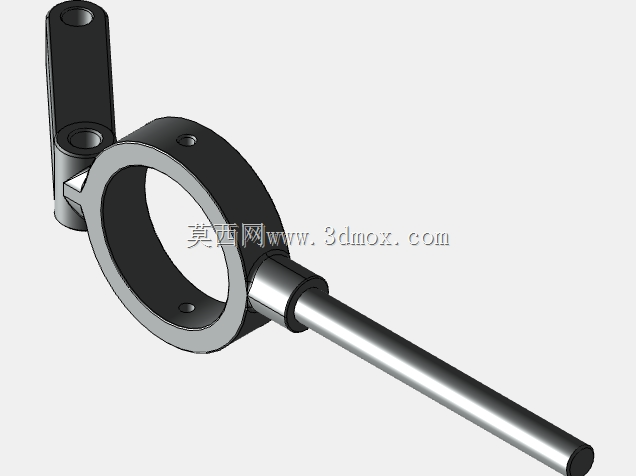

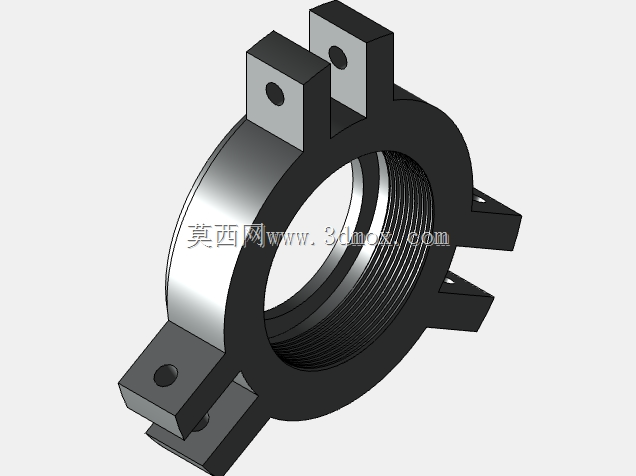

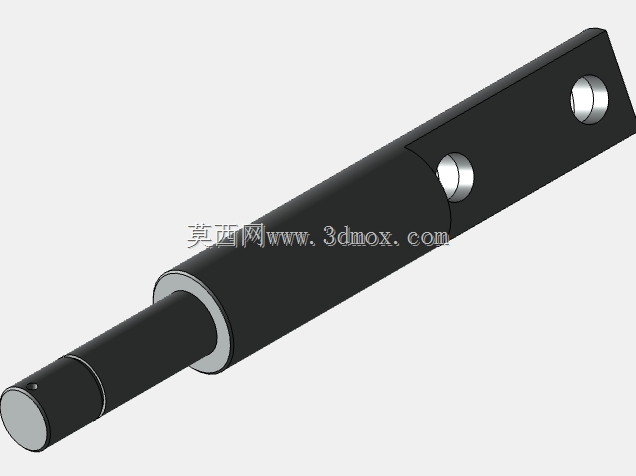

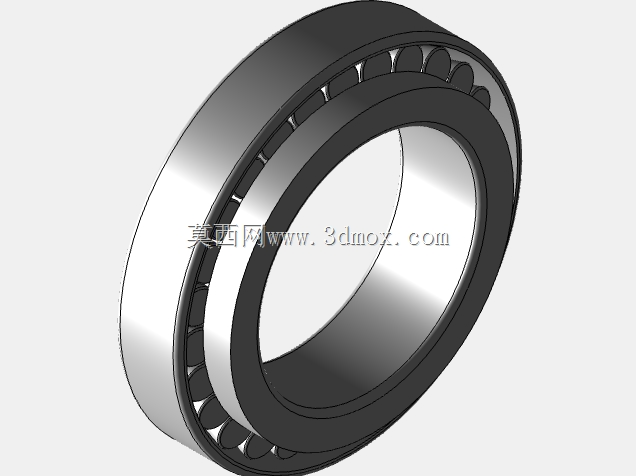

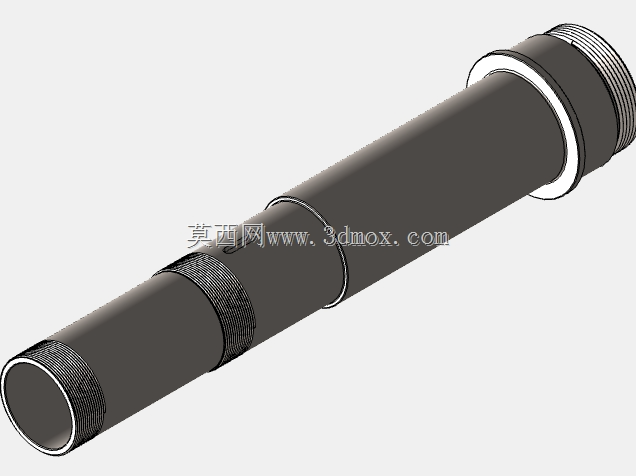

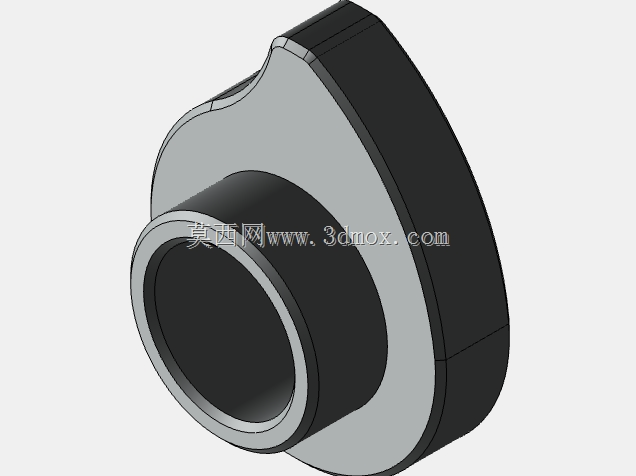

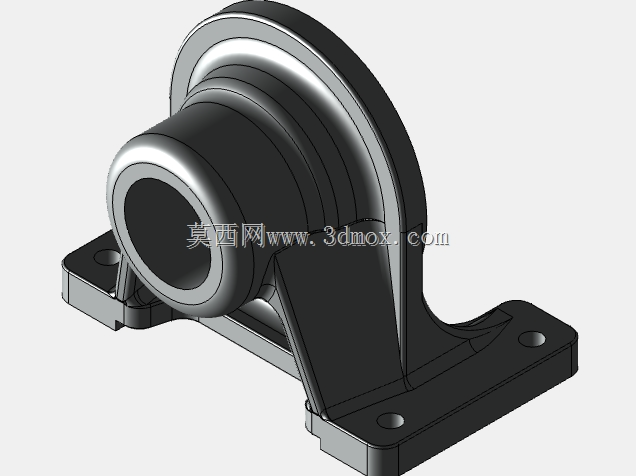

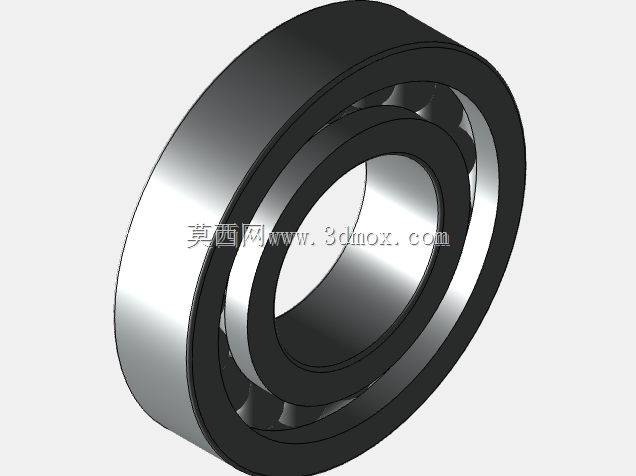

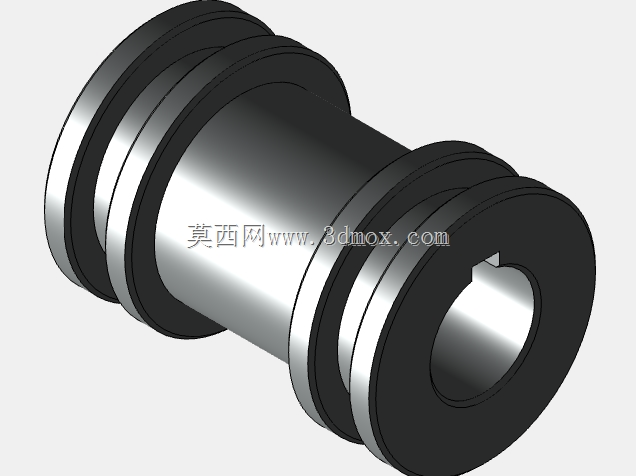

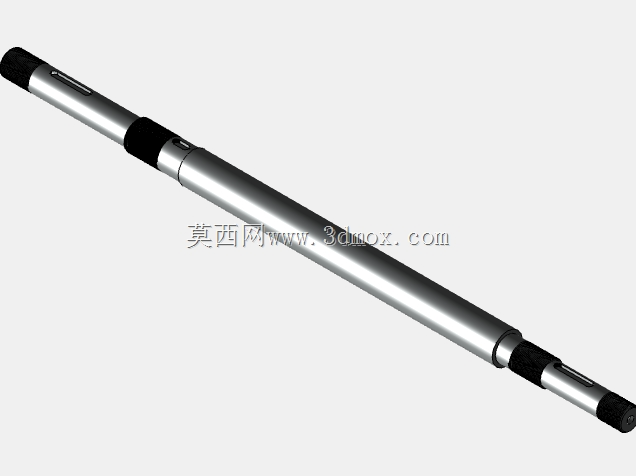

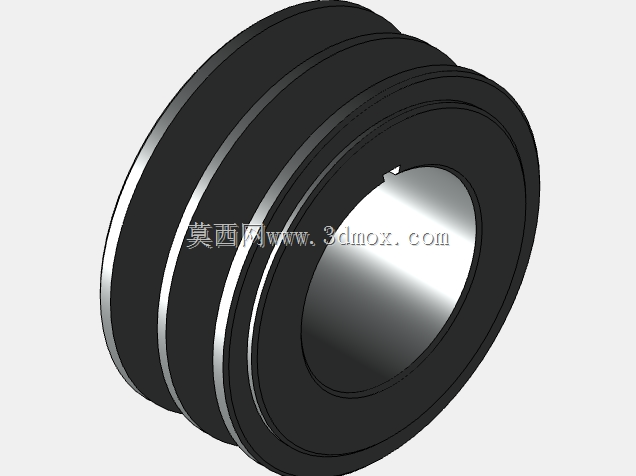

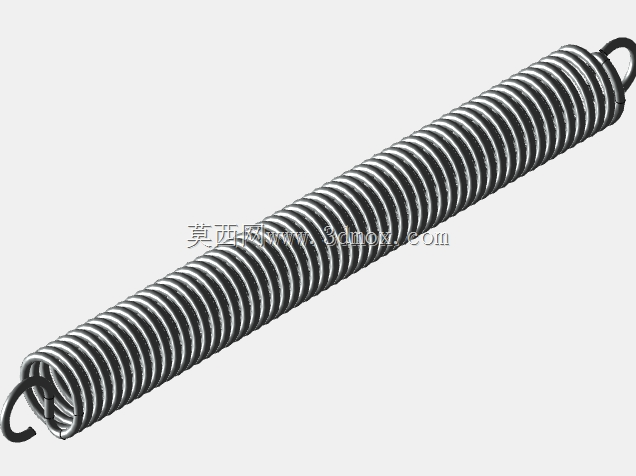

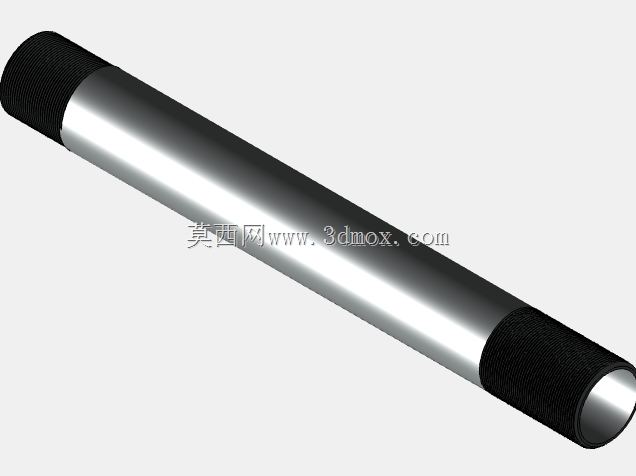

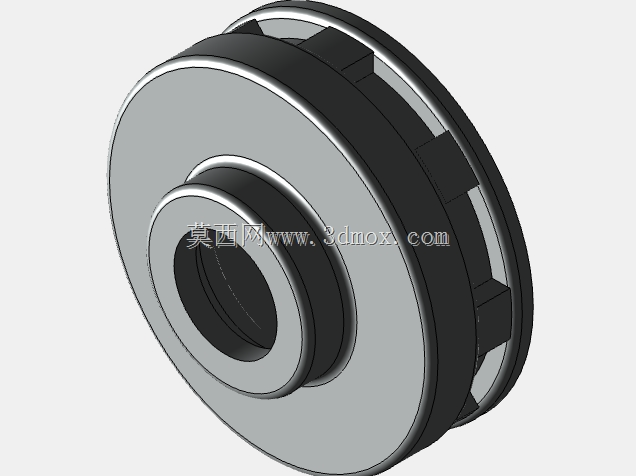

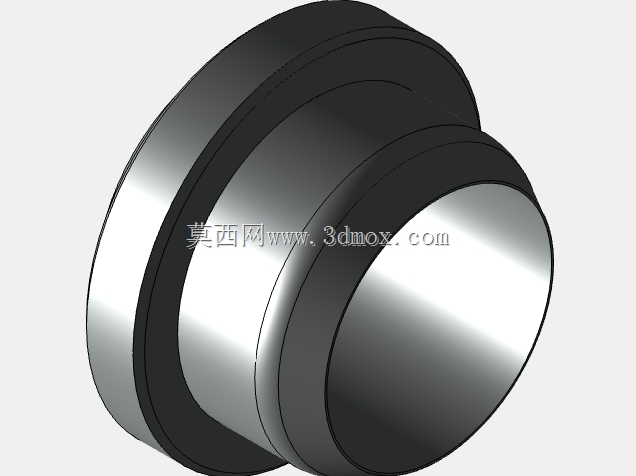

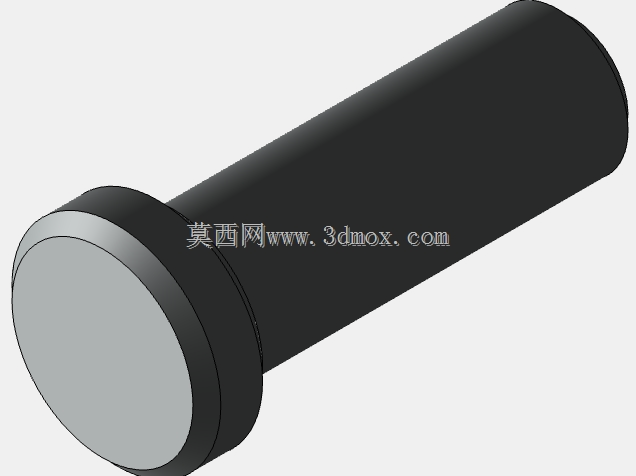

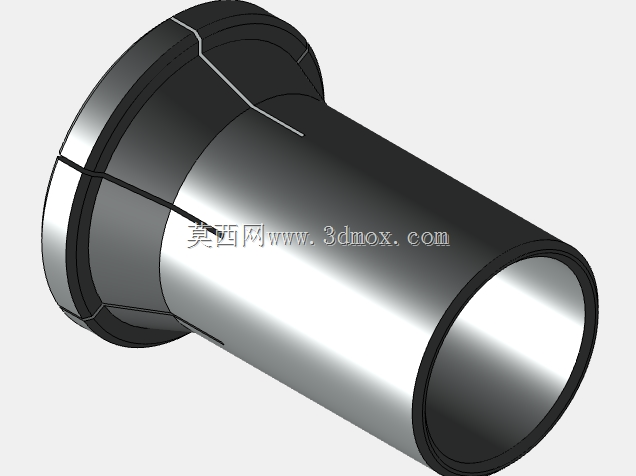

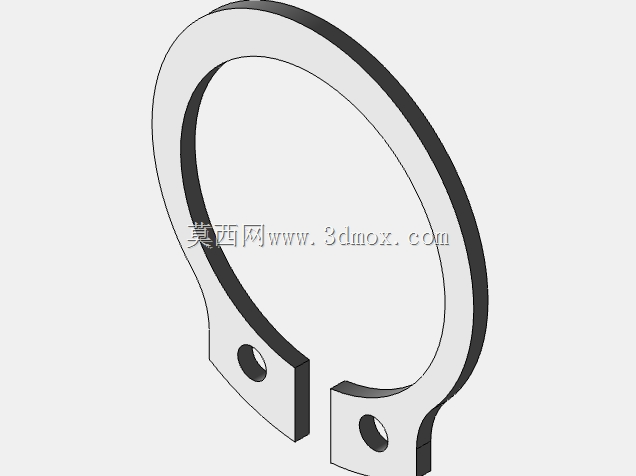

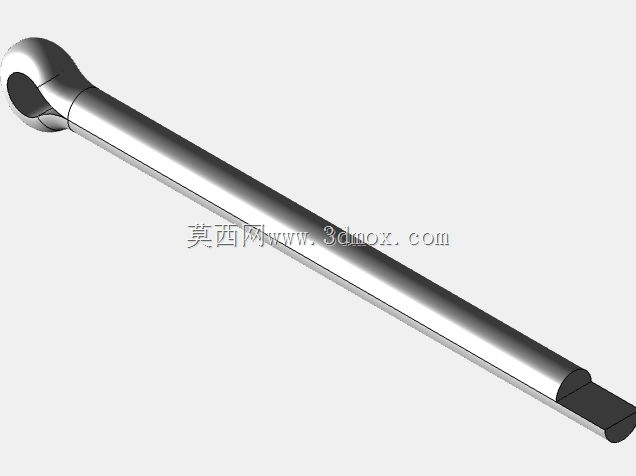

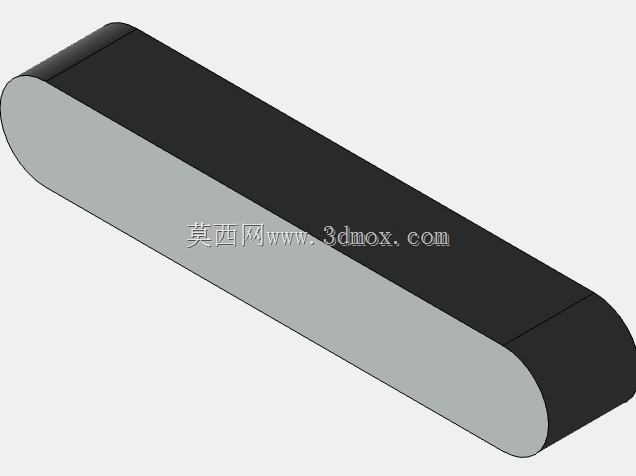

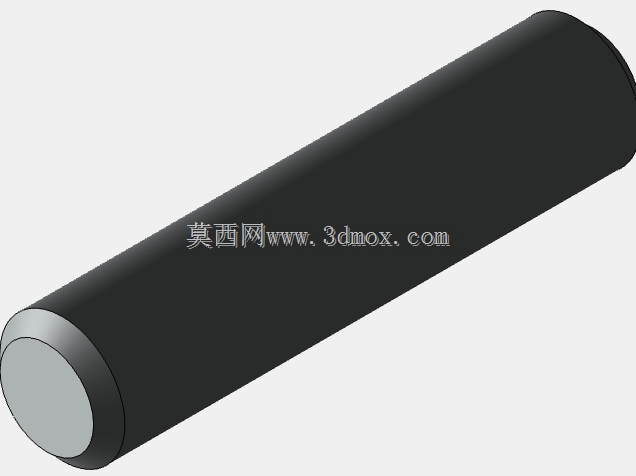

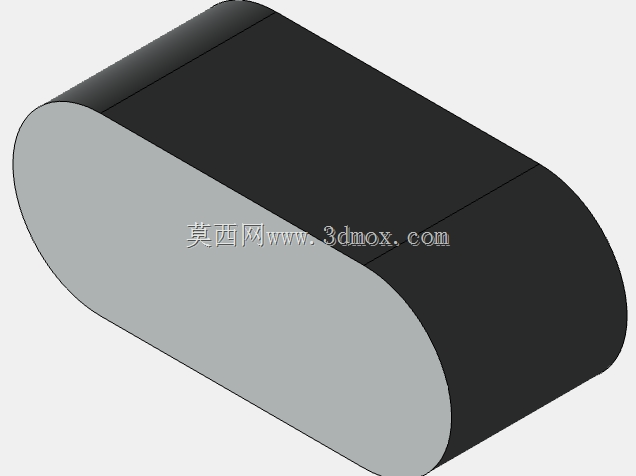

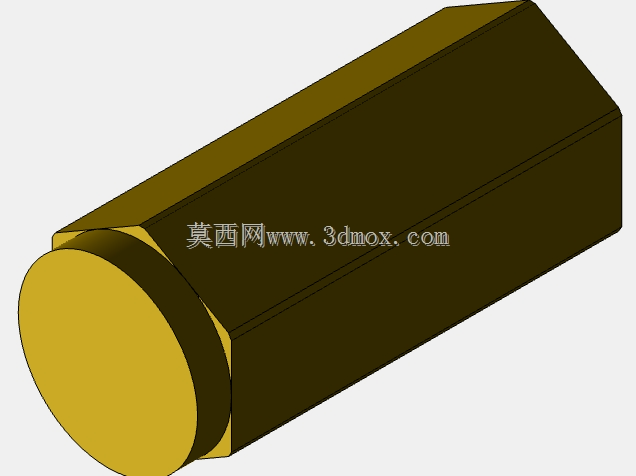

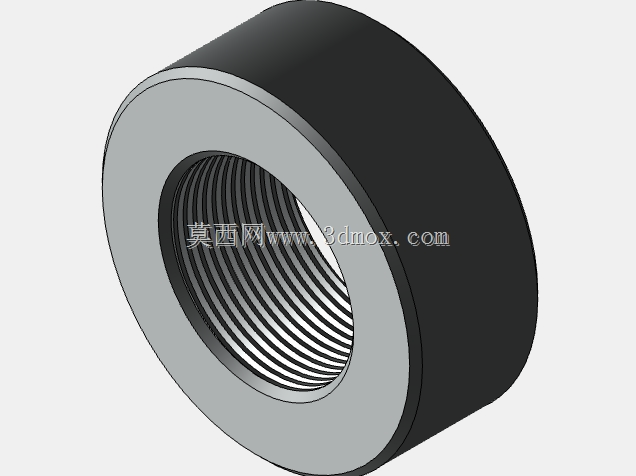

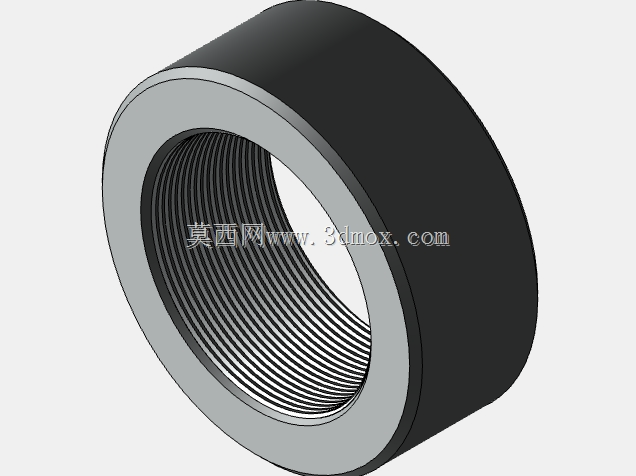

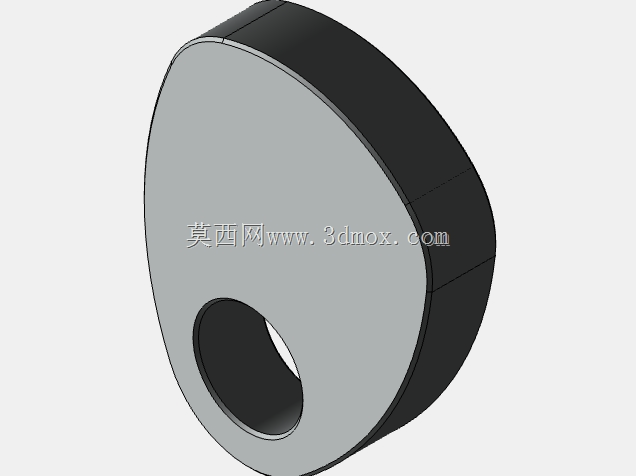

　　传动系统采用分级齿轮减速+带传动组合方案，输入端动力经齿轮副降速增扭后，分别驱动各磨轮主轴与送线辊轴，齿轮啮合参数、轴系跨距均按连续重载工况设计，主轴两端配置带座轴承支撑，抵消磨轮高速旋转产生的径向跳动；磨轮进给侧设置杠杆式调压机构，操作人员可通过调整配重或螺杆预紧力，改变磨轮对线材的贴合压力，适配不同直径、不同材质的工件——加工软质铝线、铜线时降低施压量避免线材变形，加工不锈钢、碳钢线材时增大压力保证氧化皮去除效率。

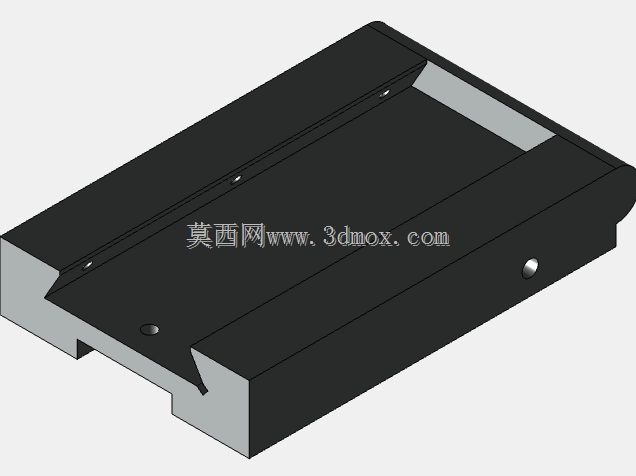

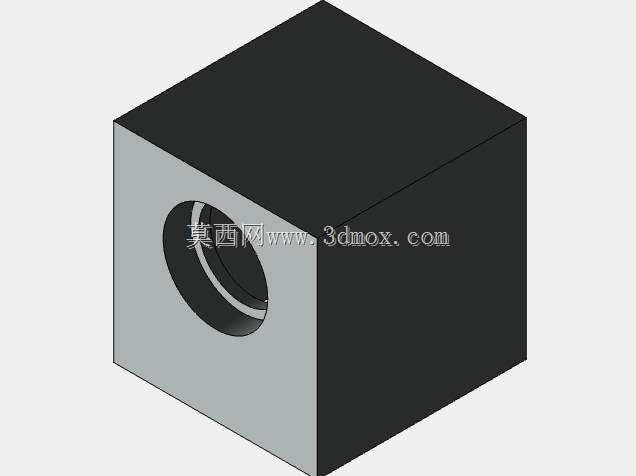

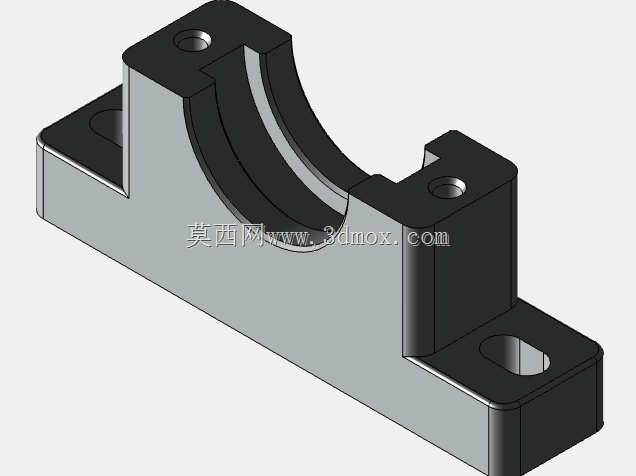

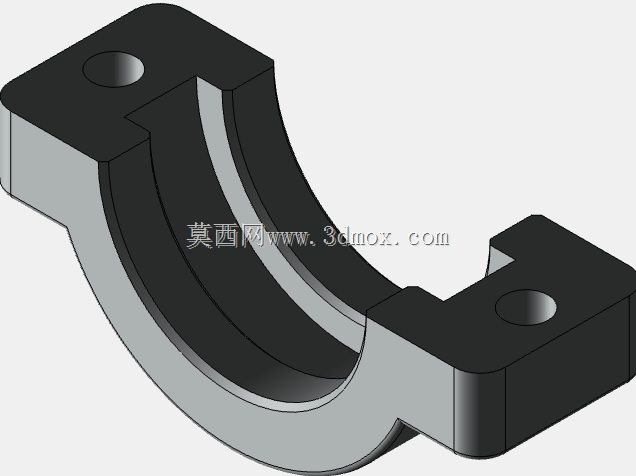

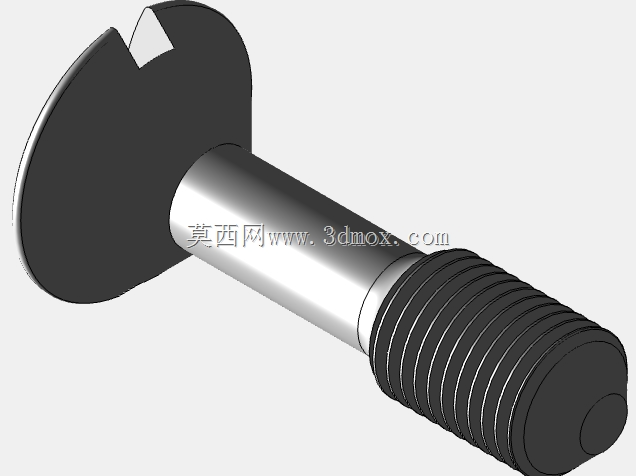

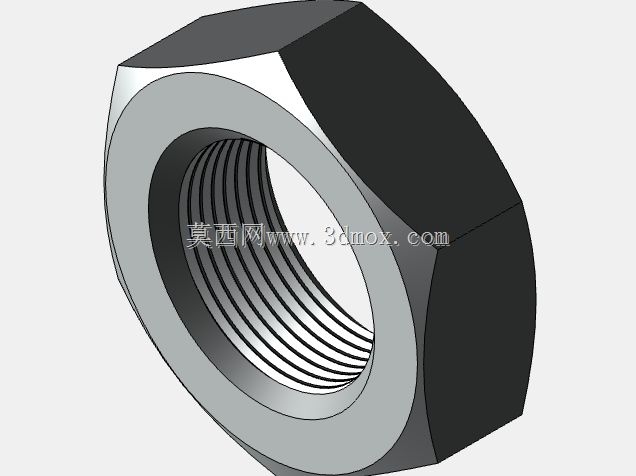

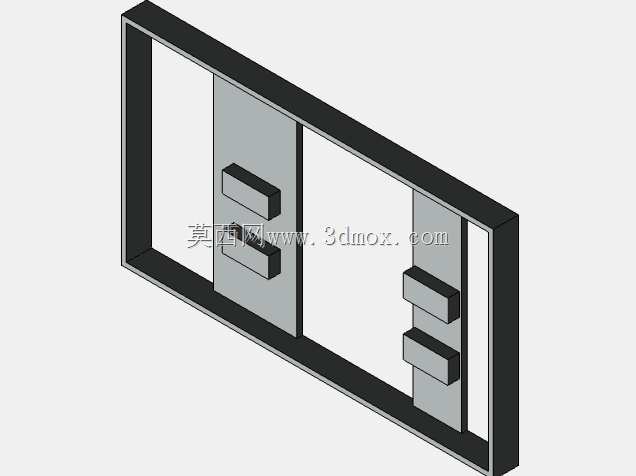

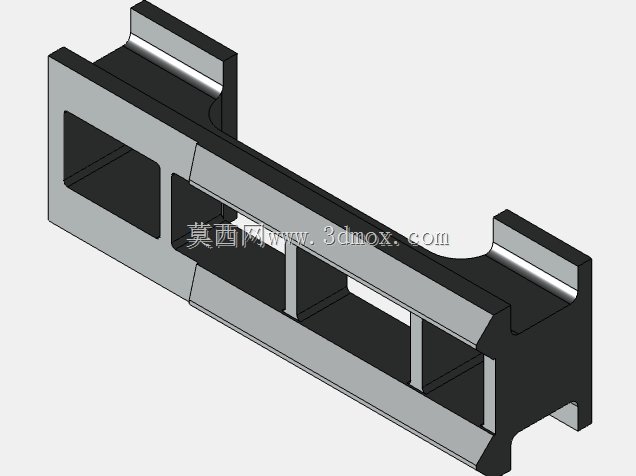

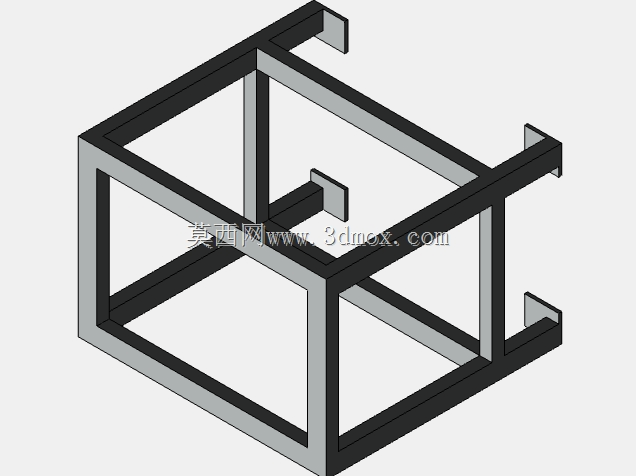

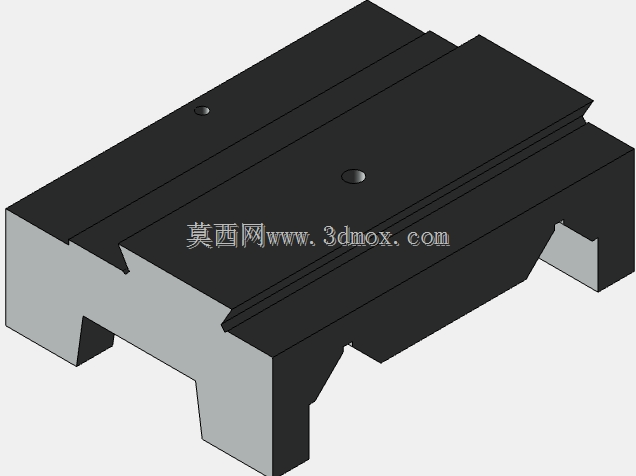

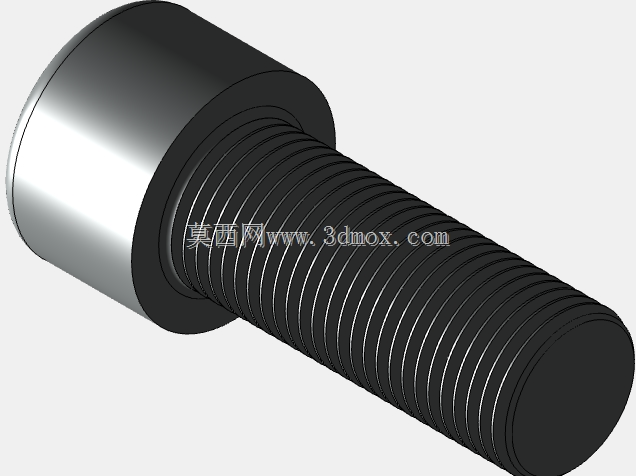

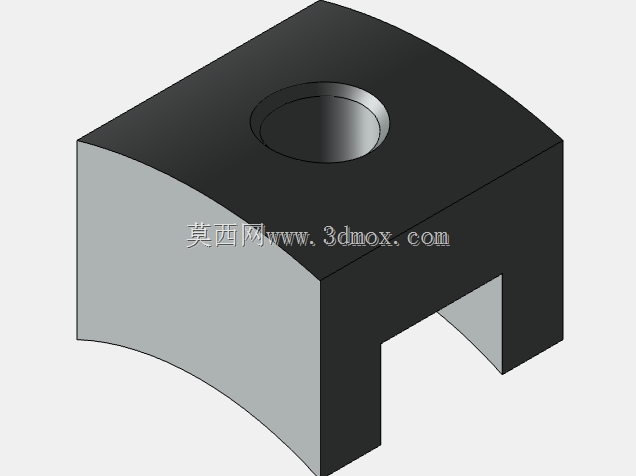

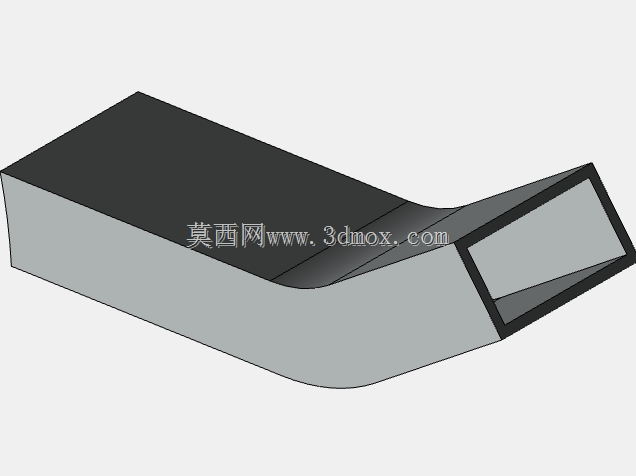

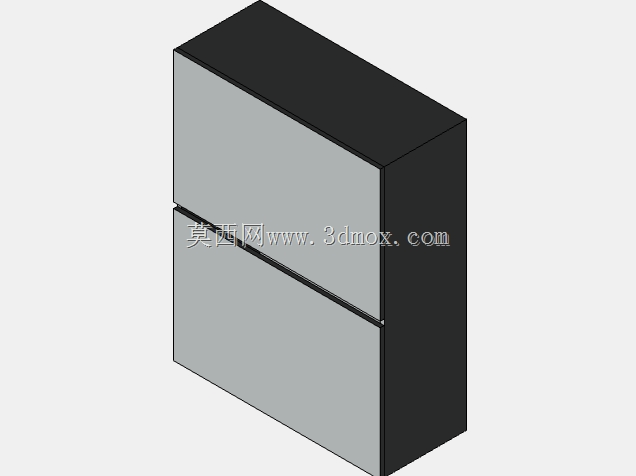

　　机架部分采用型钢焊接框架结构，底部为整体式焊接底座，各轴承座、电机安装板、导向轮支架均通过螺栓定位在底座预设的安装基准面上，既保证各轴系的同轴度公差，也方便后期运维时拆解更换磨轮、轴承等易损件。整机安装边界需预留左右两侧的走线通道：前端对接盘料放卷机，后端对接收卷机或定长切断工位，设备侧面预留传动维护空间，便于开盖检查齿轮啮合状态、更换磨损的传动带与磨具。

　　从结构设计逻辑来看，该机组将走丝路径、磨抛工位、传动链路完全整合在一体式底座上，无需现场二次拼装对齐轴系，出厂前即可完成空跑试机与动平衡校准；磨轮位置、导向轮间距、张紧力参数均预留调节余量，可适配一定直径区间的线材加工，无需为单一规格线材单独定制整机。安全防护层面，旋转轮系外侧可加装可拆卸防护罩，阻挡磨抛过程产生的金属碎屑飞溅，底座预留排屑槽接口，可对接车间除尘系统收集磨屑与粉尘，符合表面处理车间的现场运维要求。
