微型钟表枢轴精密抛光装置

　　在钟表维修与精密小轴类零件加工场景中，直径仅零点零五毫米级别的枢轴，其表面粗糙度、同轴度和端部圆角质量直接决定机芯传动的平稳性。这套微型抛光装置正是针对细小表轴、摆轴、轮轴枢颈的精加工需求搭建，属于钟表行业长期沿用的Jacot类工装结构，整体以台式小型基座承载，所有功能部件围绕工件回转轴线集中布置，适合放置在维修工作台、精密装配台或小型试制工位上使用。

　　装置的核心用途是对已经车削或磨削成型的细小枢轴进行最终抛光。加工时，工件两端由顶尖结构支承，细长轴颈靠在可更换的衬套支承槽内，抛光轮以轻压方式接触枢轴表面，通过工件低速回转与抛光轮高速旋转的复合运动，去除车削纹路、细微毛刺和热处理后的表面缺陷，使轴颈达到低粗糙度、高圆度的配合状态。与普通外圆磨床不同，该装置不追求大切削量，而是强调微米级进给、稳定支承和极小接触压力，避免细轴在抛光过程中发生弯曲、让刀或表面烧伤。

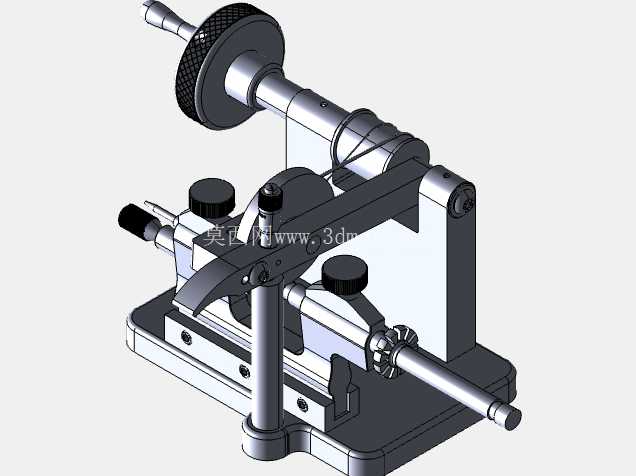

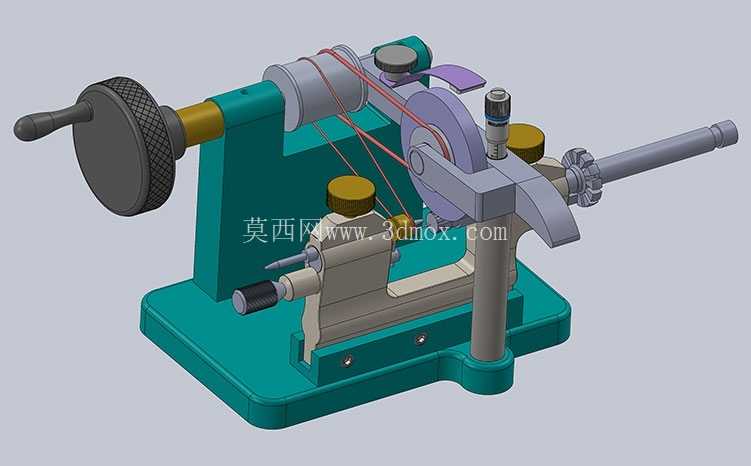

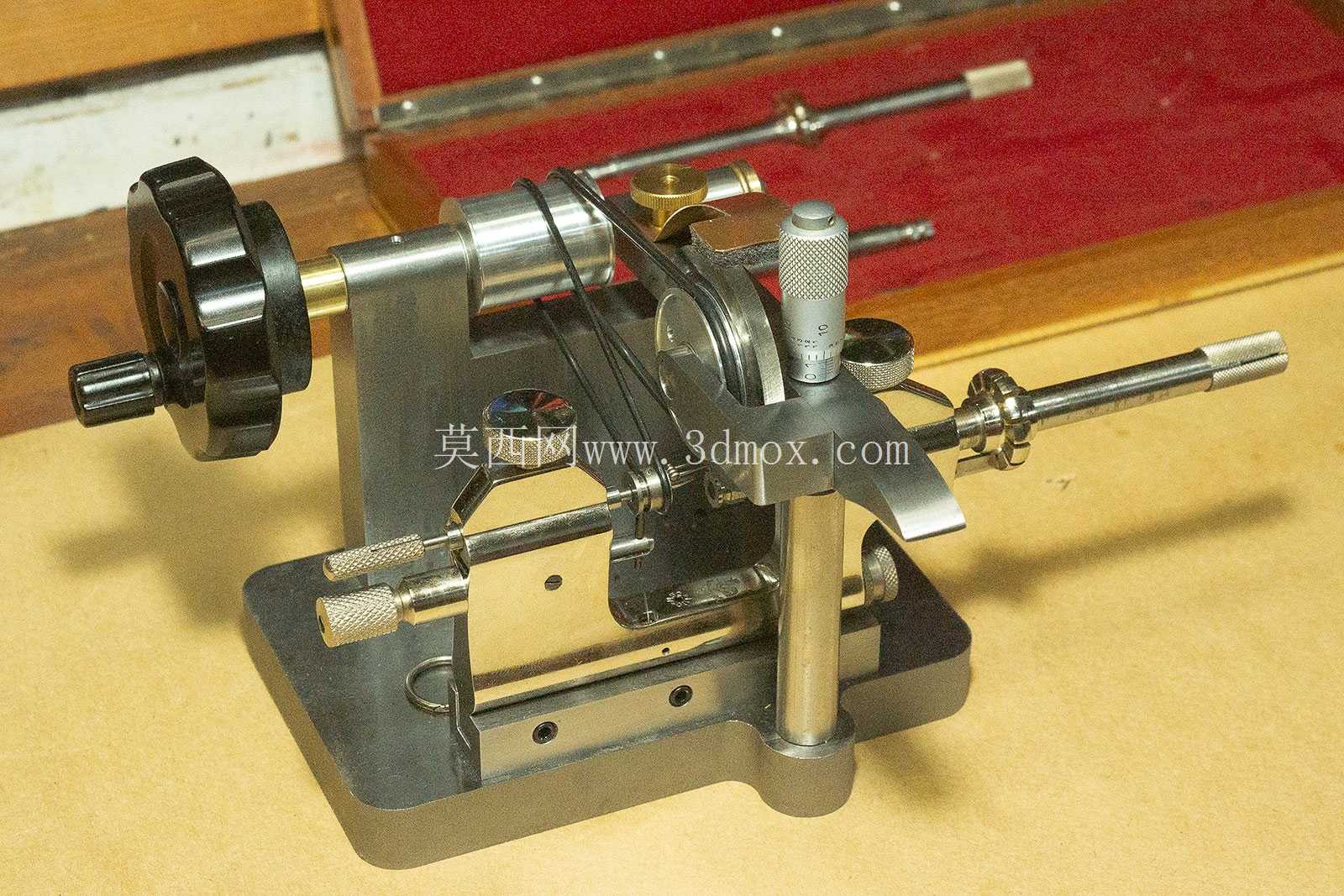

　　从结构布局看，底座采用厚重金属板形式，底面平整，可通过螺栓或压板固定在工作台面上。底座上方竖立主轴支架、尾座导向组件、抛光轮架和横向调节滑台，各部件之间的相对位置紧凑。左侧大手轮用于驱动工件支承或轴向调整，旋转半径较大，便于操作人员以细微动作控制进给；中部竖直立柱承担抛光轮轴系和高度调节功能，柱面与滑套之间采用小间隙配合，保证轮架上下移动时不产生明显偏摆；右侧细长导向杆与尾顶机构配合，用于适应不同长度表轴的装夹。

　　抛光轮组件是装置的精度核心。轮体采用硬质材料制作，外缘工作面需要与工件轴线保持严格平行，轮轴旋转时的径向跳动会直接复制到枢轴表面，因此轴承座、轴肩和轮孔的配合都按精密回转件思路设计。模型中抛光轮附近设置了压花调节旋钮和锁紧件，用于限定轮架位置、调整接触压力，并在设定完成后消除间隙。实际使用中，抛光轮的线速度、接触弧长和研磨介质粒度需要根据轴径、材料硬度及表面要求匹配，钢质枢轴通常采用低速稳定抛光，硬质材料则需进一步减小进给量。

　　工件支承部分采用可更换衬套思路。衬套上开有不同尺寸的V形或半圆支承槽，槽径与被加工枢轴形成紧密但可转动的配合。衬套的作用不是简单托住工件，而是在抛光点附近提供刚性支撑，使细长轴在侧向力作用下不产生弹性挠曲。由于钟表枢轴直径极小，支承槽与轴颈之间的间隙若偏大，抛光后容易出现棱圆、锥度或表面波纹；若间隙过小，则工件转动阻力增大，甚至拉伤表面。因此衬套需要按轴径分级制作，并在装配后检查支承槽与顶尖轴线的等高关系。

　　尾座与顶尖轴线的同轴度决定了工件装夹可靠性。装置右侧的尾顶杆沿水平导轨移动，端部顶尖压入工件中心孔，轴向压力通过手轮或螺杆控制。针对细小表轴，顶紧力不能按普通机床经验设置，压力过大会使枢轴弯曲或顶坏中心孔，压力过小则工件在抛光时窜动。结构设计中让尾座导轨尽量靠近工件轴线，缩短力臂，同时保留锁紧机构，使顶紧位置在加工过程中保持稳定。

　　传动部分通过带轮或绳轮将动力传递至抛光轮，适合采用小功率高速动力源。带传动能够缓冲振动，并降低电机脉动对抛光表面的影响；轮系附近设置张紧和防护结构，避免软带在高速运行时跳动。对于三维建模而言，带轮直径、中心距、带体包角和轴系高度需要联动校核，否则外观虽然完整，运动时却可能出现干涉或打滑。装置中还保留了手动操作杆件和微调螺钉，体现出钟表工装重视手感与微量调节的特点。

　　外形与安装边界方面，该装置整体占地较小，长度方向主要由底座、主轴手轮和尾座伸出行程决定，宽度方向集中在抛光轮架与支承滑台范围内，高度方向以竖直调节柱和顶部旋钮为上限。布置三维场景时，应在设备前后预留操作空间，尤其左侧手轮、右侧尾顶杆和上方调节旋钮都需要保证手部可达；底座下方宜保留垫铁或固定孔位置，防止抛光时整机微动。若用于虚拟装配，还需检查抛光轮外缘、工件轴线、衬套支承面和尾顶尖是否处于同一工作平面，任何一个部件偏离基准，都会影响机构表达的工程可信度。

　　这套结构的设计思路并不复杂，难点在于精密配合与基准统一。底座提供稳定平面，立柱保证轮架导向，衬套控制工件挠曲，尾顶提供轴向定位，抛光轮完成表面精加工，各模块之间通过少量调节件形成闭环。对于结构设计人员，建模时应重点表达可更换衬套、微调螺杆、回转手轮、抛光轮轴系和尾座锁紧关系，而不是只建立外观壳体；对于设备选型或工装开发人员，则可将其作为微型轴类镜面加工、钟表维修、仪器小轴返修和精密教学演示的参考结构。
