全自动在线不干胶标签打印贴附一体机

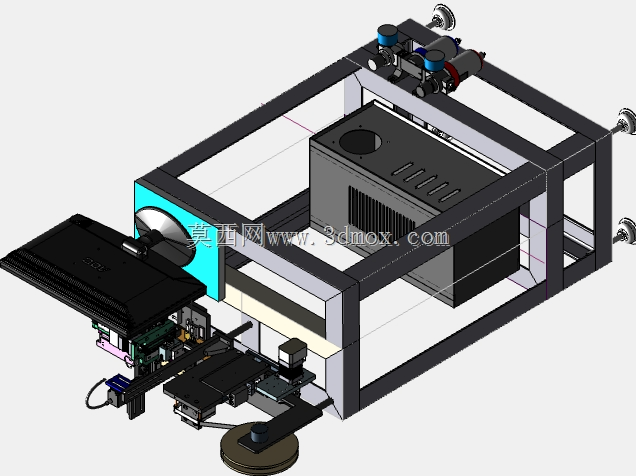

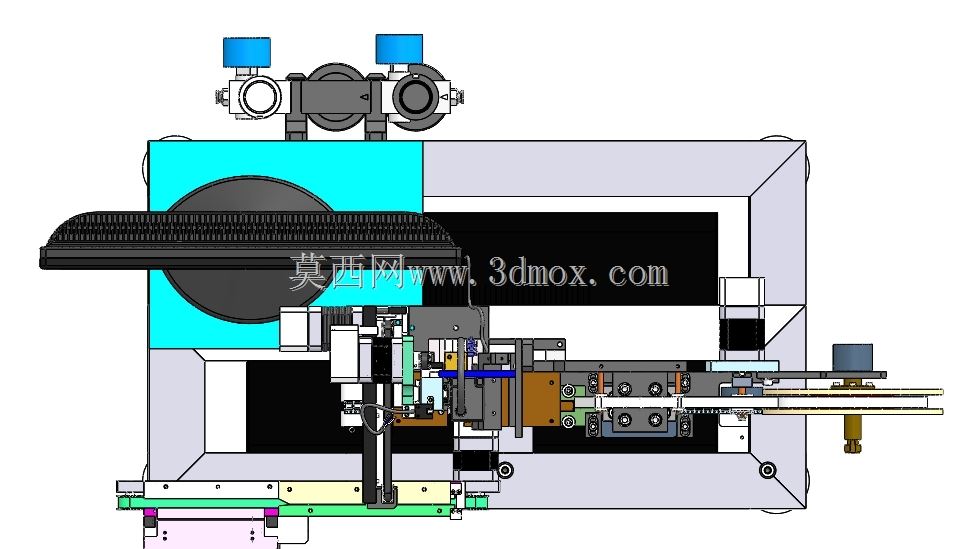

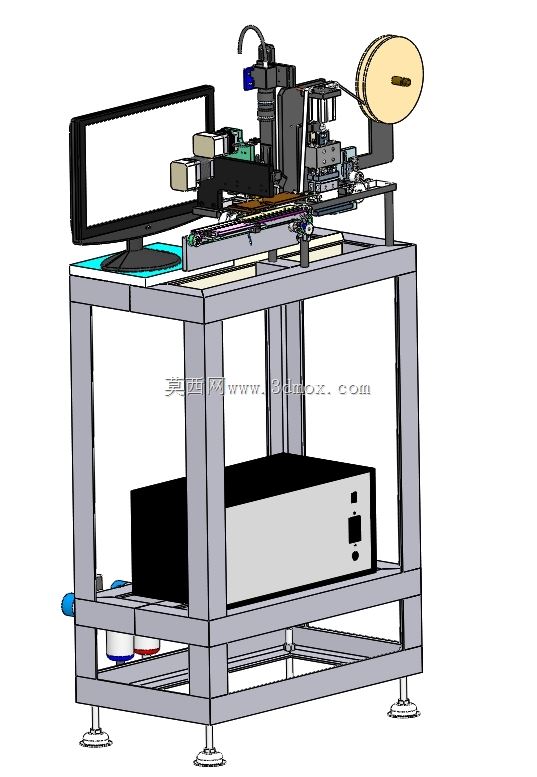

　　从整机布局来看，设备采用铝型材框架搭建双层承载结构，底层预留了工控主机、气路处理元件的安装空间，脚杯支撑结构可以在车间地面调平，框架四周没有全封闭钣金，日常维护时可以直接从侧面伸手调整气路接头、更换拖链内的线缆，这种开放式机架在小批量非标设备里非常实用，加工时只需要按长度切割铝型材、用角件锁紧，焊接工作量几乎为零，后期如果要增加检测相机或者剔除机构，直接在型材槽里加装安装板即可。这套设备的核心定位是产线末端或工位旁的即时打印贴标工位，常见于3C电子小件包装、汽配零部件追溯、医药盒装产品赋码、电商快递面单贴附这类场景——很多工厂的来料批次切换频繁，预制标签容易出现版本错配、条码信息滞后的问题，在线打印贴附的结构就可以把MES系统下发的二维码、生产日期、批次号、可变参数实时打印出来，同步完成剥离、贴附动作，省去提前印刷整卷标签的换型成本。上层工作台面从左到右依次布置了人机交互显示器、打印主机、标签料卷、剥标与贴附执行模组，显示器通过悬臂支架固定在台面左侧，操作人员站在工位前调整打印参数、校准贴标位置时不需要俯身，视线高度刚好和屏幕匹配；标签料卷采用悬臂式气胀轴支撑，卷料装拆时只需要松开顶端锁紧螺母就能把整卷不干胶套进去，料卷旁布置了导向辊和张力缓冲杆，设备高速走带时标签底纸不会出现松垮、跑偏的问题。

　　走纸路径从料卷引出后，先经过张力摆杆，再进入打印头模组完成碳带转印，随后标签底纸在剥标刀口处急转弯，面纸因为自身刚度脱离底纸，伸出到贴标工位正上方；贴附动作采用下压式结构，贴标头带缓冲弹簧，接触产品表面时可以自适应微小的高度差，避免硬压把包装盒压出凹痕，贴标头端面的海绵层还能保证标签和曲面、轻微不平整表面充分贴合，不会出现气泡、边角翘起的缺陷。工作台中间的输送定位段可以兼容不同宽度的产品，两侧导向栏板通过手轮调节间距，换产时只需要转动手轮就能把导向宽度调整到和当前产品匹配，不需要逐个拧螺丝；如果是对接现有流水线，这套设备的台面高度可以按照客户现有输送线的高度定制，机架支腿的型材长度预留了调整余量，地脚调平范围可以覆盖地面十几毫米的高低差。

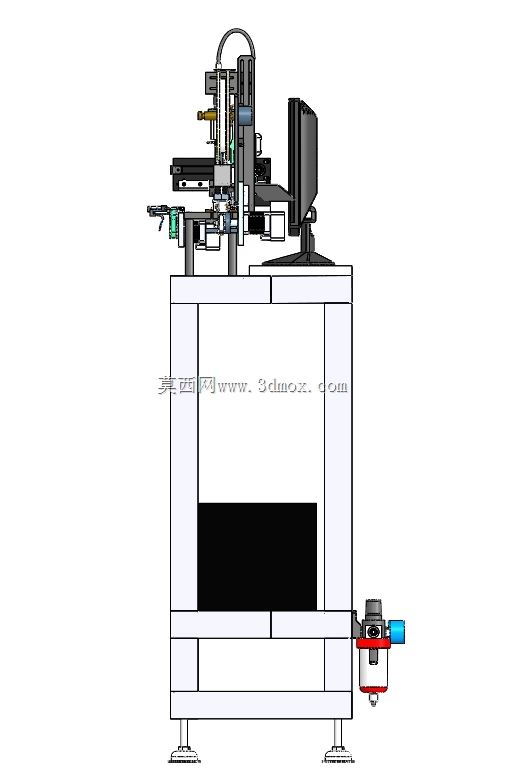

　　气路部分的过滤减压阀、电磁阀岛全部集中布置在底层机架的侧方安装板上，气管沿型材内侧的线槽布设，和走线路径完全分开，后期排查气路故障时不会被线缆遮挡；电气控制方面，打印主机和运动控制板卡都安置在底层的机箱内，机箱预留了散热风扇开孔，连续长时间运行时机箱内部的热量可以及时排出，不会因为高温导致打印头寿命缩短。设备的安装边界在布局阶段就做了充分考量，整机正面需要预留操作人员更换标签卷、更换碳带的操作空间，左右两侧不需要额外留出维护距离，贴标工位的进料端和出料端可以直接对接流水线或者人工上料工位，不需要额外做转接台；整机重量集中在下层机架，重心偏低，即使贴标头高速往复运动也不会出现明显晃动，台面上的显示器、打印模组的安装位置都做了加强衬板，长期运行不会出现紧固件松动的问题。

　　针对不同的贴标精度需求，走纸机构采用伺服电机牵引底纸，标签停位精度可以控制在零点几毫米级别，配合产品到位光电传感器，产品到达贴标位置后才触发打印和贴附动作，既不会浪费标签，也不会出现漏贴、空贴的情况；如果需要在贴标后增加扫码校验工序，台面上方的铝型材横梁可以直接加装工业相机和光源，贴标完成后立刻读取条码内容，和系统数据比对，不合格品可以后续对接剔除机构分流。剥标刀口的角度做了优化设计，小尺寸的窄标签也能顺利从底纸上剥离，不会出现标签跟着底纸卷回去的问题，底纸回收轮在设备末端把废弃底纸整齐卷成卷，收集到一定量后直接取下即可，不会让废底纸散落在车间地面。
