双工位折叠式包装生产线设备结构

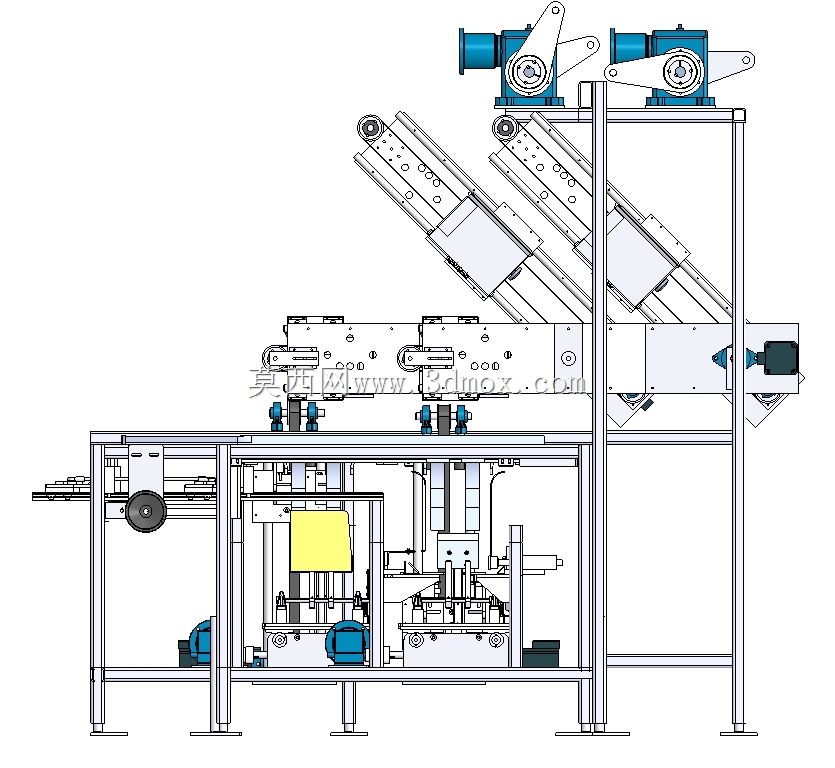

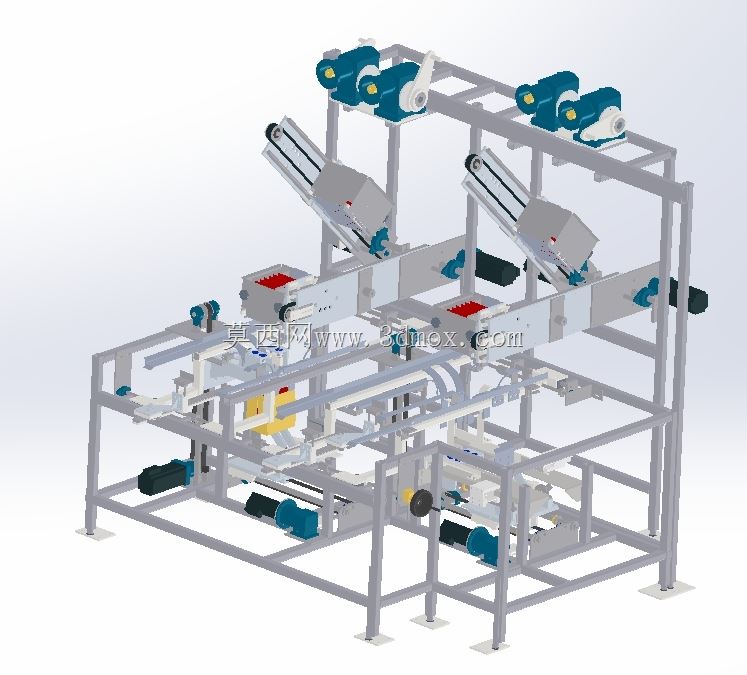

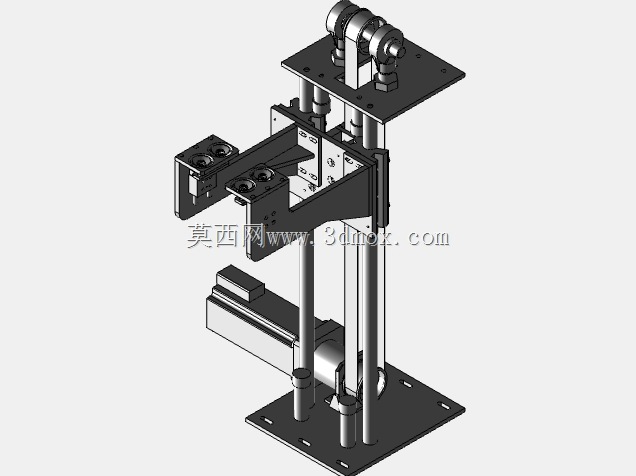

　　该设备主要面向软质片状物料、规整盒装产品的折叠裹包工序，常见应用于食品、日化、医药外包装生产环节，可对接前端理料线与后端装箱、码垛工位，完成物料从进料到折叠裹包成型的全流程自动化作业，替代传统人工折叠包装的重复性操作，适配多规格同类型产品的连续化生产需求。从结构布局来看，设备采用多层方管焊接机架作为承载主体，底部配置可调式支撑脚杯，可适配车间地面平整度偏差，安装时无需额外预埋固定件，整体占地边界控制在长3.2米、宽1.8米、高2.4米范围内，预留两侧0.8米的操作维护通道即可满足日常换型、易损件更换的空间要求。

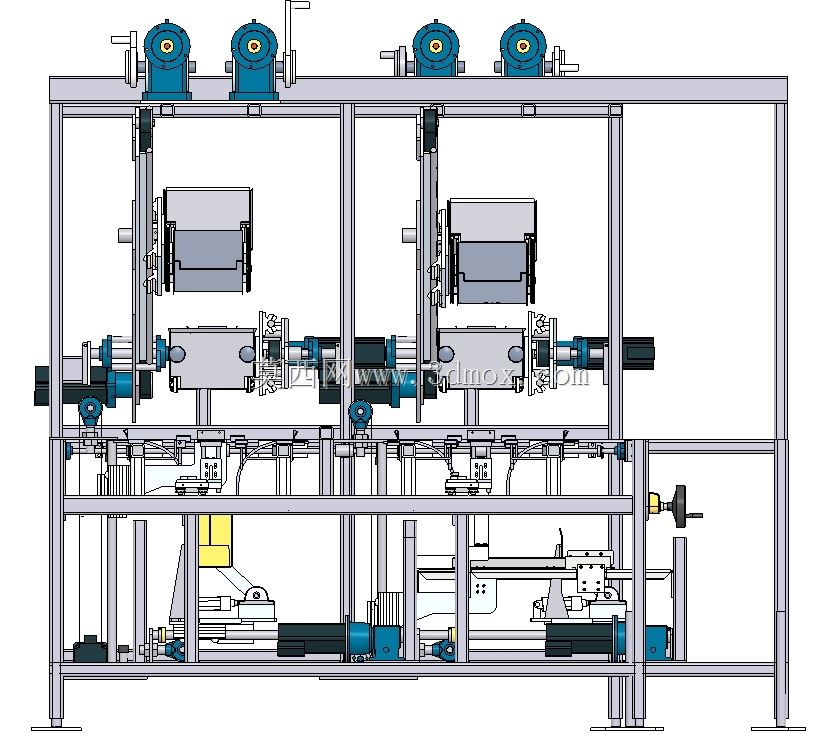

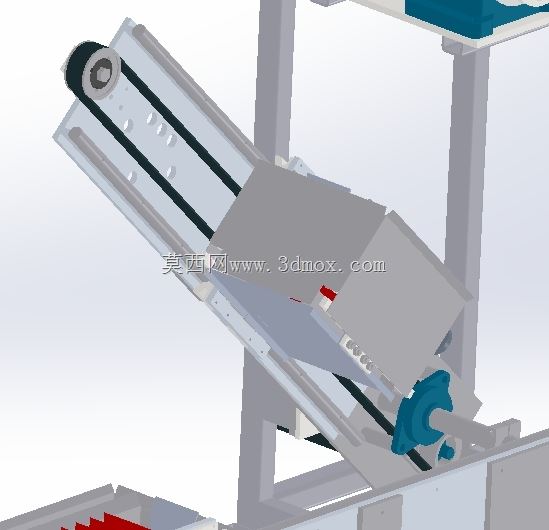

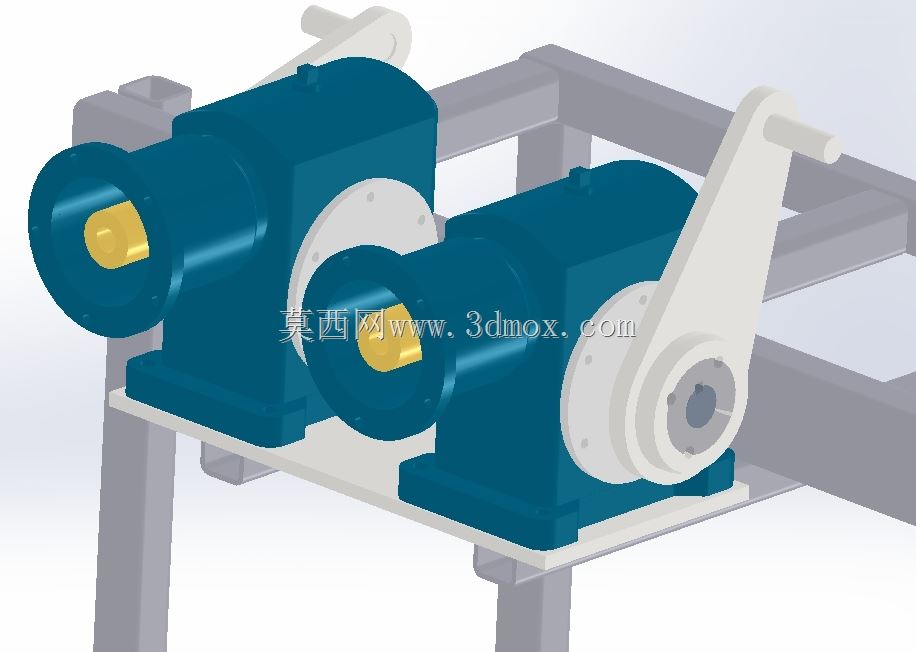

　　双工位对称布局的设计思路，核心是为了平衡单工位作业的节拍瓶颈，两个折叠工位可交替承接进料输送线送来的待包装物料，当其中一个工位执行折边、压合动作时，另一工位可同步完成上料、定位工序，相比单工位结构整体生产效率可提升40%以上，同时对称结构也能平衡机架受力，减少单侧连续作业带来的机架形变偏移。设备上部对称布置的驱动单元，采用独立电机配减速机构的传动方案，分别对应两个工位的折臂动作，每个折臂的运动轨迹通过连杆机构约束，可根据包装物料的厚度、折叠边宽度调整摆臂行程，调整时仅需更换对应连杆的连接孔位即可完成参数适配，无需重新编写运动控制程序，降低一线操作人员的换型调试难度。

　　中部的输送定位机构采用同步带加侧边导向条的结构，待包装物料进入输送段后，通过两侧可调导向杆完成居中定位，定位精度可控制在±1mm范围内，避免物料偏移导致的折叠错位、包边不齐等质量问题；输送段下方设置的顶升定位组件，可在物料到达折叠工位时将物料顶升至与折臂作业面齐平，抵消输送过程中的高度差，保证折叠动作的一致性。下部的传动仓内集中布置了主传动电机、凸轮分配轴以及各工位的动力传递组件，凸轮机构的轮廓曲线按照折叠工序的动作时序设计，可将电机的连续旋转运动转化为各执行机构的间歇式动作，保证折边、压合、出料等动作的时序匹配，避免动作干涉；所有传动节点均配置自润滑轴承，日常维护仅需定期检查润滑脂状态即可，无需频繁加注润滑油，减少对包装生产环境的污染。

　　设备的出料端设置有导料滑板，完成折叠包装的成品可通过滑板滑入下一工序的输送线，滑板角度设置为30度，既保证成品可依靠自重顺滑下滑，又避免角度过大导致成品磕碰变形。从设计细节来看，所有与包装物料接触的部件均采用圆角过渡处理，避免尖锐棱角刮伤包装材料表面；机架外侧预留了安全防护门的安装孔位，现场部署时可加装亚克力防护门与安全联锁开关，当防护门开启时设备自动停机，满足生产车间的安全作业规范。该结构在建模时充分考虑了加工装配的工艺性，所有焊接机架的焊后加工面均标注了统一的形位公差要求，各模块化组件可单独分装后再进行总装，降低总装调试的难度；外购的驱动元件、传动标准件均采用行业通用规格，方便后期运维时的备件采购更换，无需定制特殊规格配件。
