龙门式手动液压压装校正设备结构

　　该结构对应维修车间、小型加工单元和装配工位中常见的门式液压压力设备，主要用于轴套压入、轴承拆装、销钉压配、板材校直、小件成型以及过盈配合件拆卸。设备采用左右立柱与上横梁组成的封闭承力框架，下部设置可调节工作台，顶部安装液压执行元件，整体受力路径清晰，适合在固定工位上完成中等吨位的慢速压制作业。

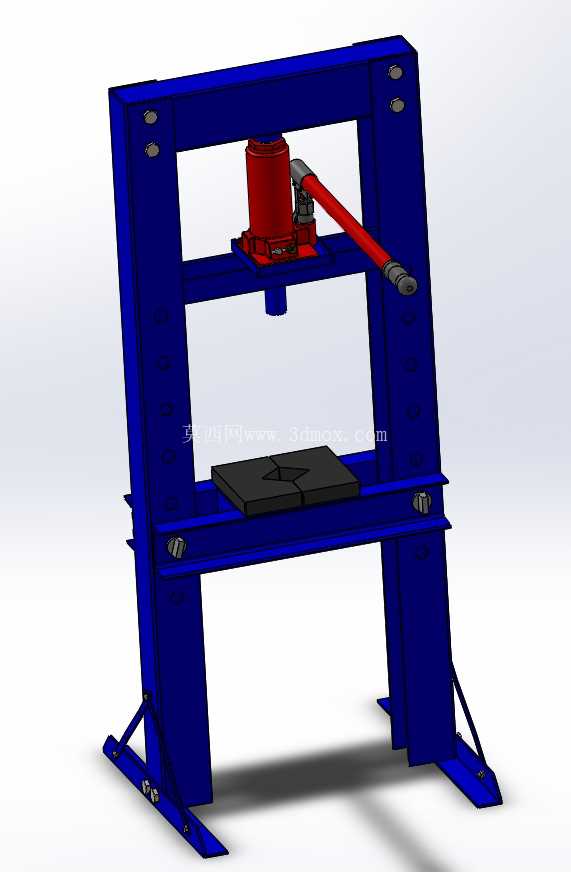

　　从实际布置看，门式框架的优势在于工件可从前方开放区域送入，操作人员能够直接观察压头与工件的对中情况。两侧立柱承担压装反力，上横梁将液压缸载荷传递到立柱，底部支脚再把载荷扩散到地面。模型中立柱采用高腹板形式，并在侧面布置多组调节孔位，用于改变工作台高度。这样在处理不同高度工件时，不必频繁调整液压缸行程，只需将工作台支承销移动到对应孔位，即可获得合适的开口空间。

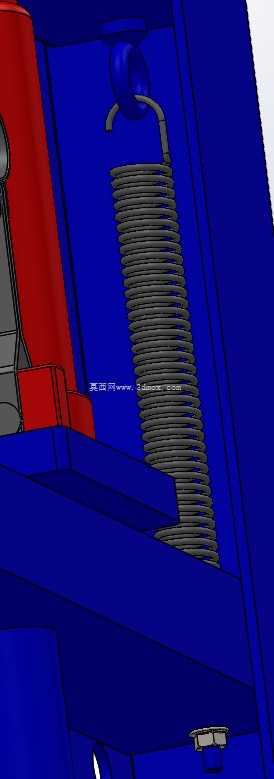

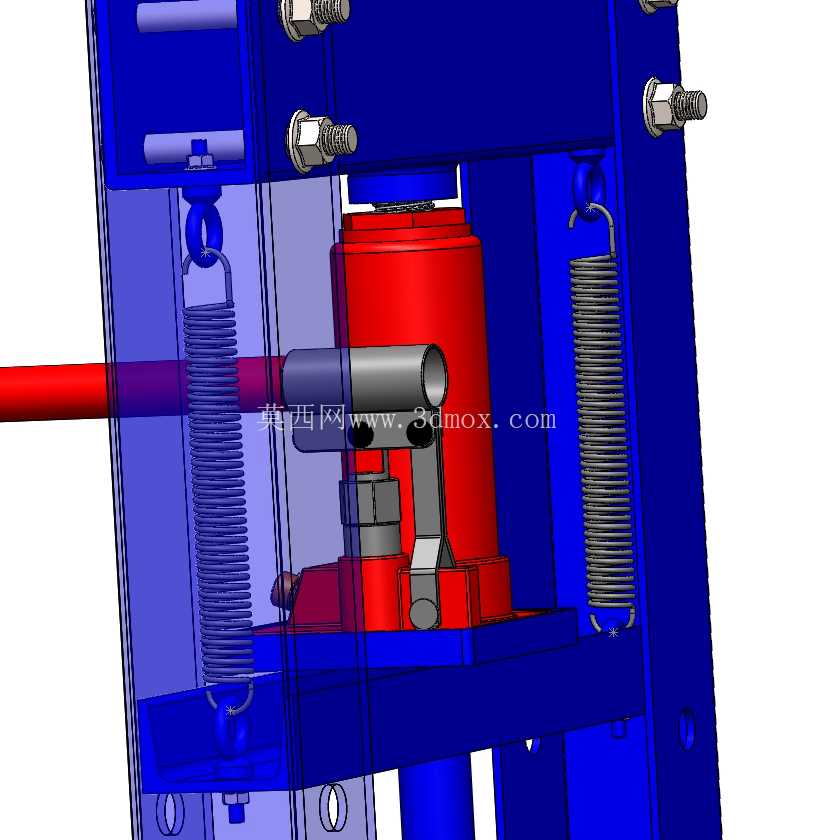

　　液压部分由顶部油缸、手动泵体、长操作杆和高压油路组成。手动泵驱动方式适合维修和小批量作业场景，不需要外接电源或集中液压站，设备移动后即可投入使用。长摇臂通过杠杆放大手动力，降低操作人员的加载强度；油缸轴线位于框架中心，压头向下伸出，对工件施加近似垂直的集中力。设计时需要关注油缸安装面与工作台面的平行度，若压头轴线相对工作台偏差过大，压装轴套或轴承时容易产生侧向分力，造成工件卡滞、配合面拉伤或框架局部偏载。

　　工作台由两块带V形定位槽的垫板组成，既可以承托平板类工件，也能容纳圆棒、轴类零件进行校直。V形槽对圆柱形工件具有自定位作用，可减少压点偏移；对于异形件，则可配合垫块、压板或专用工装使用。工作台两侧通过横销与立柱连接，承载时横销受剪切，立柱孔壁承受挤压，因此孔位间距、销径和板厚需要按照额定压力进行匹配。模型在工作台下方保留了横梁连接结构，使两块工作台板在受压时同步变形，避免单侧下沉。

　　框架底部向前后伸出支脚，形成较宽的支撑多边形。压力机工作时虽然主要承受垂直载荷，但工件放置偏差、手动压杆摆动和校直过程中的突然回弹都可能带来横向扰动，外伸支脚能够提高抗倾覆能力。支脚上的安装孔可用于与地面预埋件或重型工作台连接，在额定吨位较大时应进行固定，避免设备在卸载瞬间发生位移。

　　外形边界方面，该设备属于高窄型立式结构，宽度由两立柱外侧尺寸决定，深度主要包含底部支脚和手动压杆的摆动范围。布置工位时，前方需要保留工件上下料空间，侧面尤其要预留压杆往复运动区域，不能将设备紧贴墙面或货架。顶部油缸与上横梁构成最高边界，车间起重设备若用于吊运重型工件，应确认吊钩和吊索在运动过程中不会与油缸发生干涉。后方空间可适当缩小，但仍需留出维护油路、紧固油缸螺栓和检查焊缝的位置。

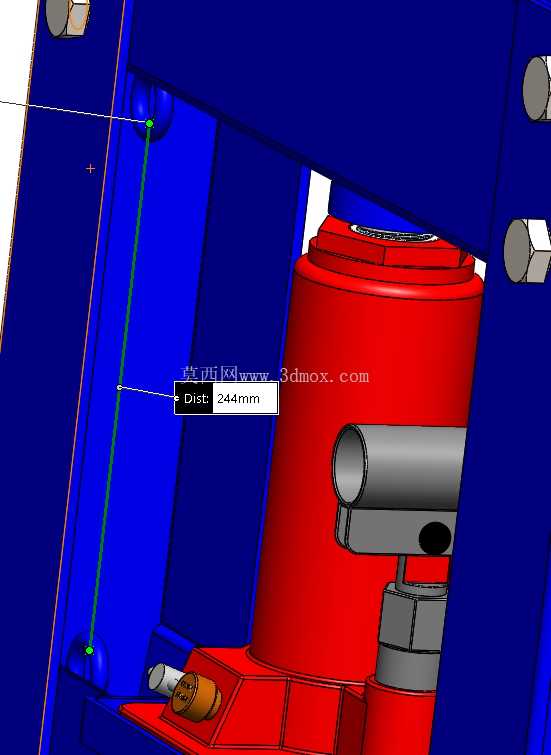

　　建模时可将结构拆分为立柱、上横梁、工作台、支脚、油缸、泵体、压杆、压头和连接销等子装配。立柱长孔和工作台支承销属于关键配合位置，应保证孔位同轴、间距一致；压头末端建议保留可更换压块结构，以便针对不同工艺更换平压头、V形压块或导向压套。油缸与横梁之间宜设置定位止口，使缸体承受偏载时不会仅靠螺栓定位。手动泵与油缸之间的油路连接应短而固定，压杆铰接点需要反映真实转动关系，避免在运动仿真中出现杆件穿模。

　　这类设备的设计重点不在复杂外观，而在于承力框架刚度、工作窗口开度、工作台调节便利性和操作安全性。压装轴承时，压力应作用在带有过盈配合的套圈上；校直轴件时，压点与支撑点需要按挠度方向布置；拆卸紧凑部件时，可在工作台上增加跨距垫块，使被压出的轴或销有下落空间。整体结构简洁、制造门槛低、维护方便，适合作为维修工装和小型压力设备的三维设计参考。
