复古橡筋动力上单翼滑翔飞机结构

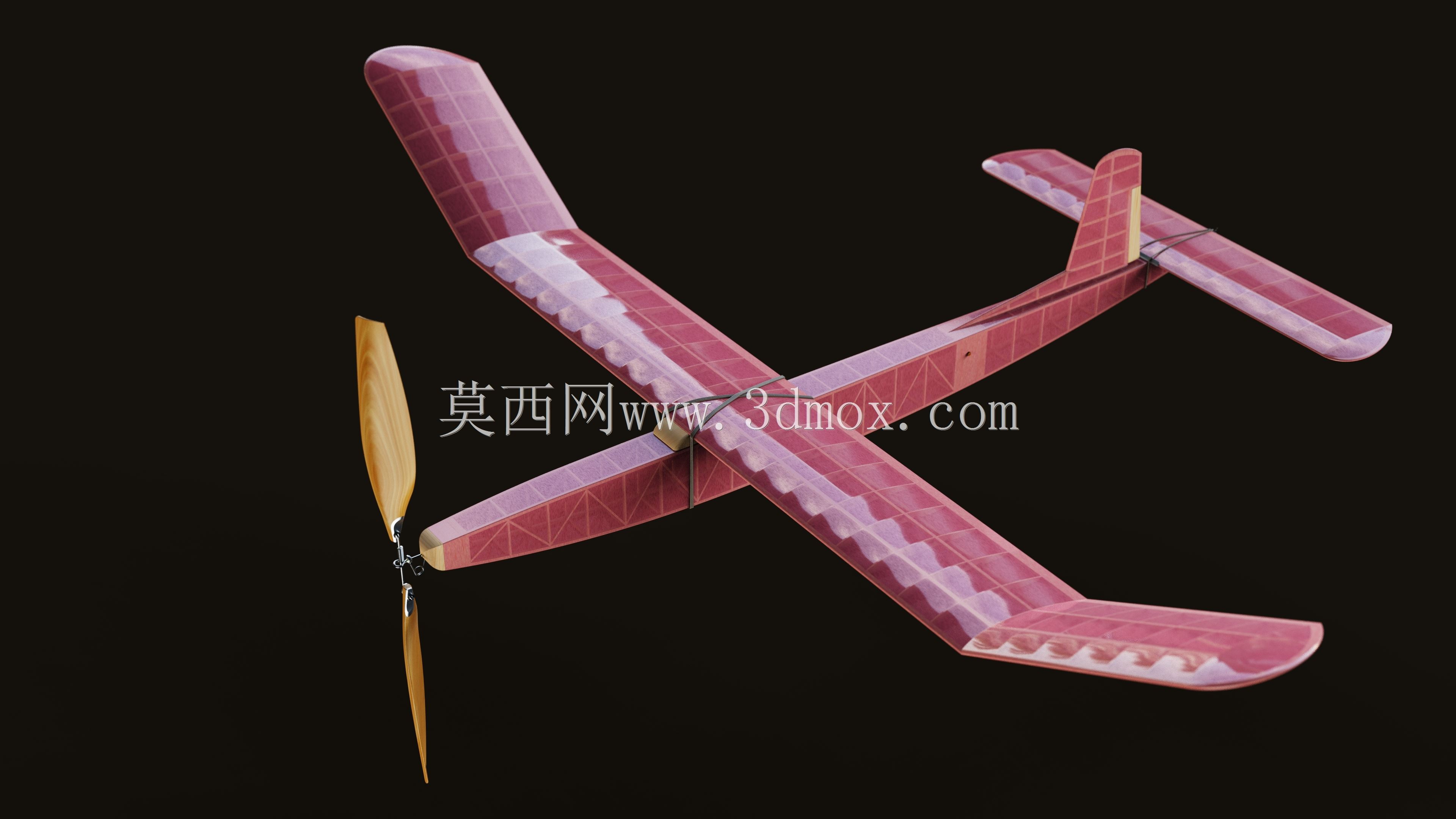

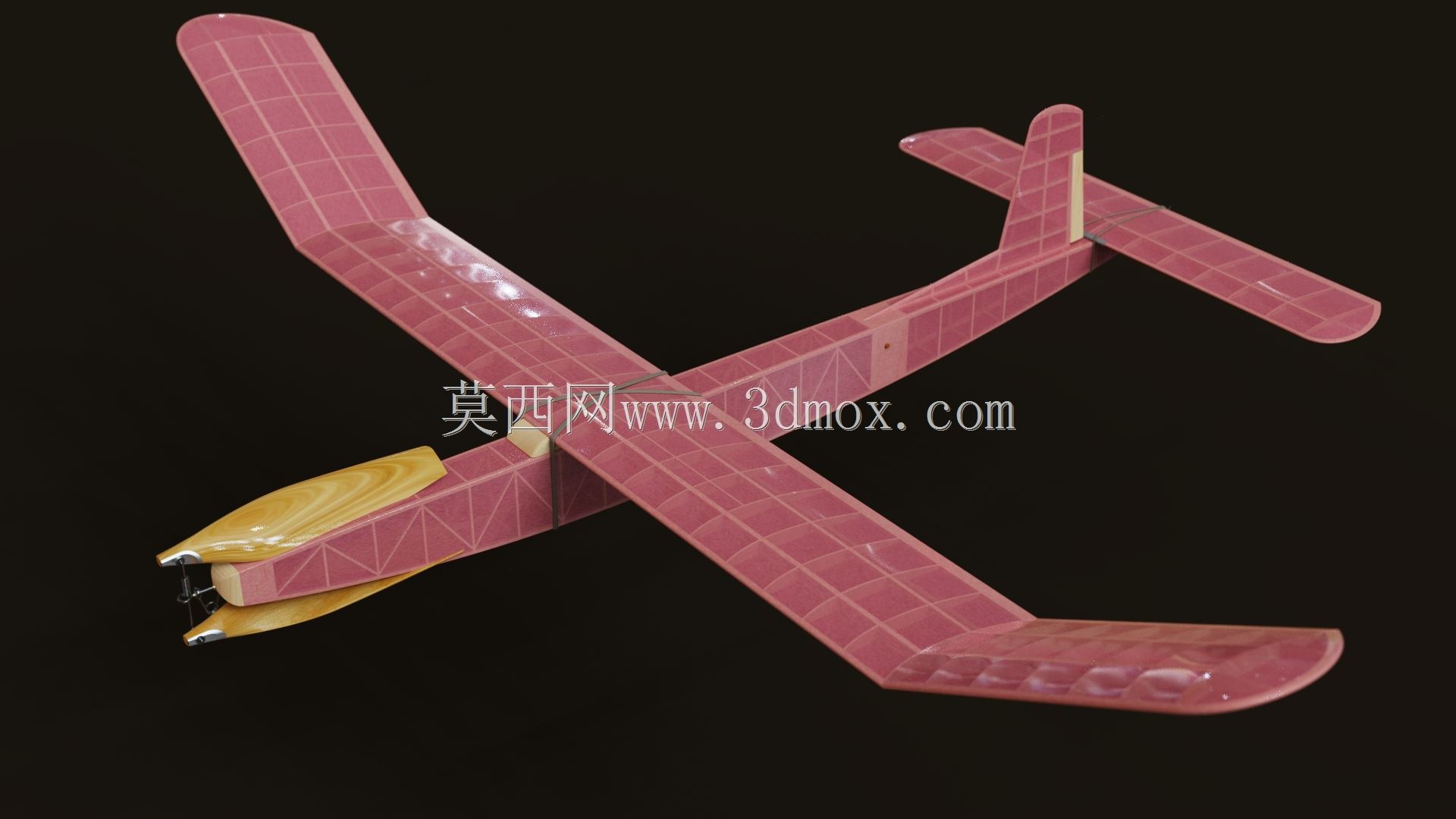

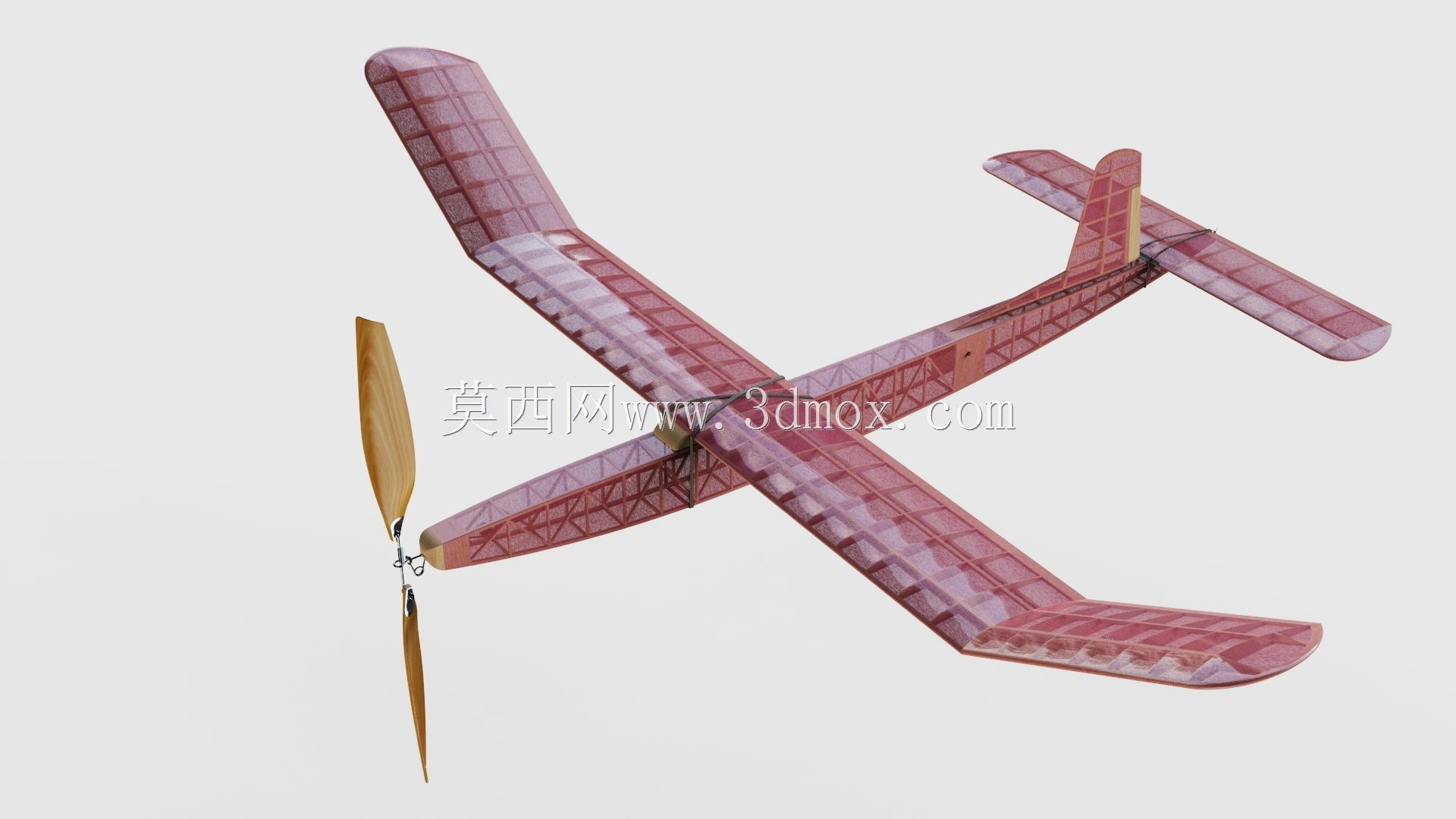

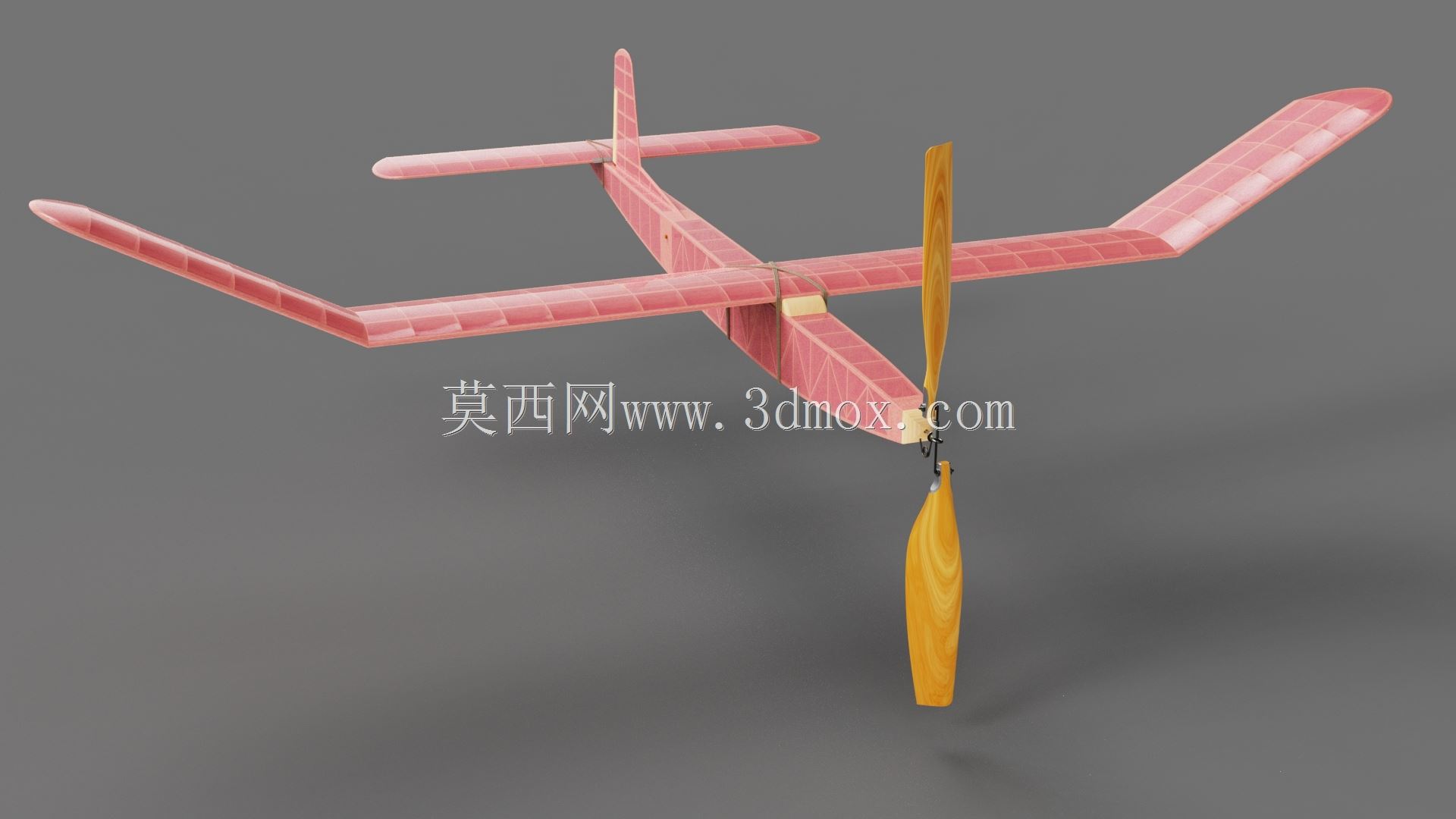

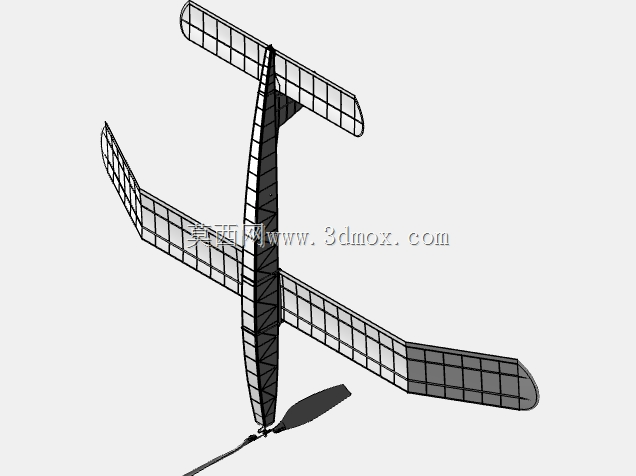

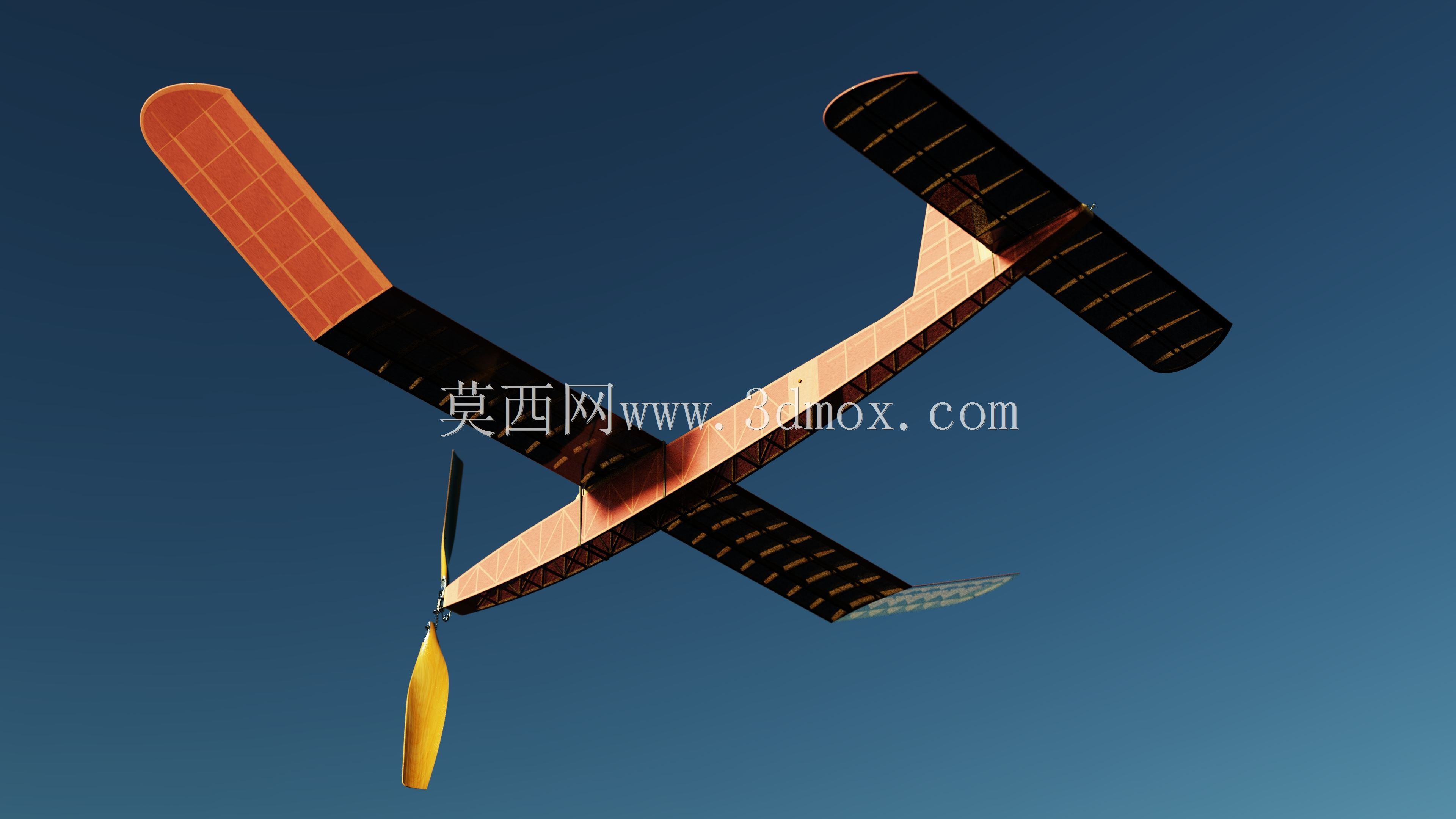

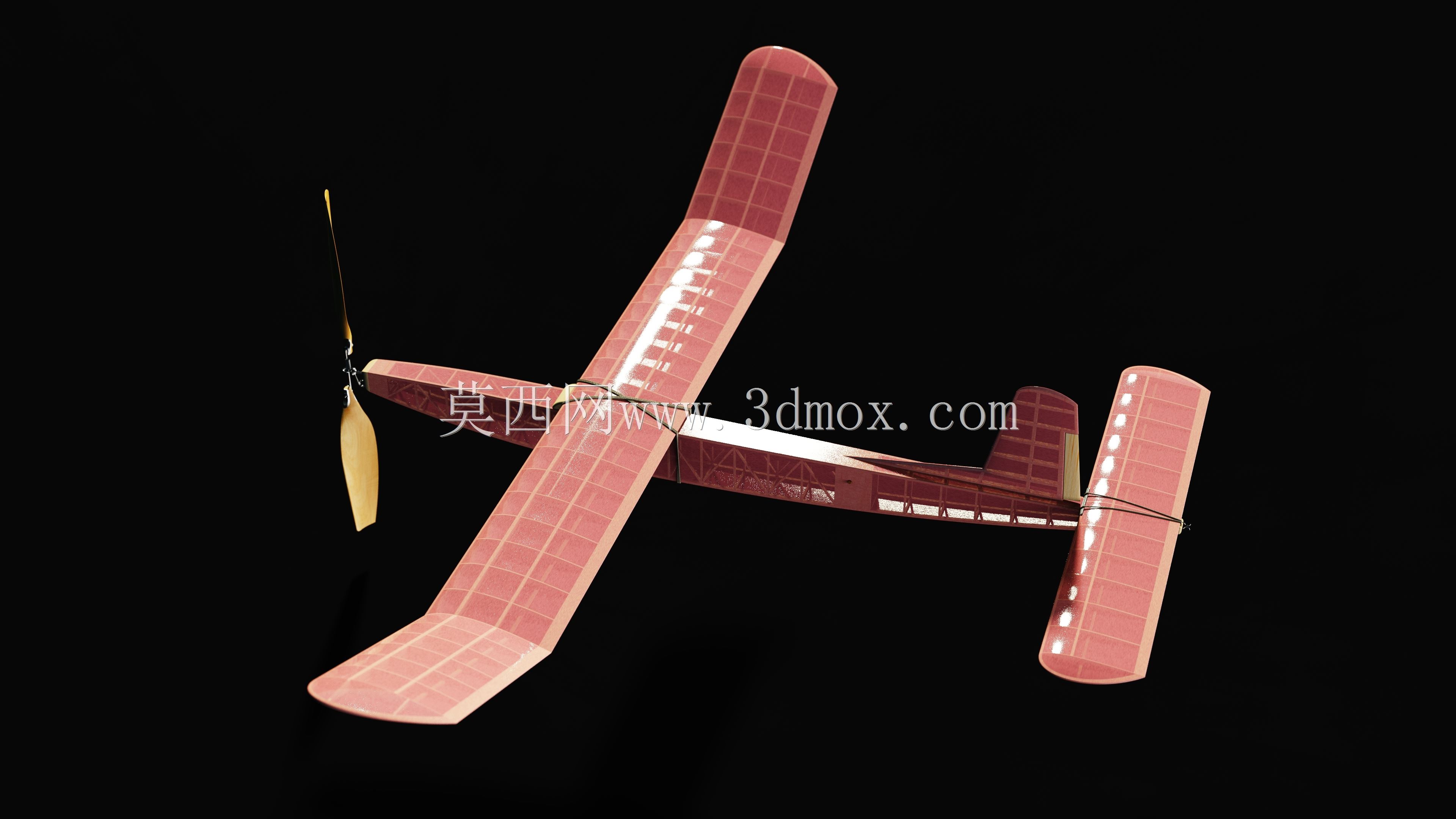

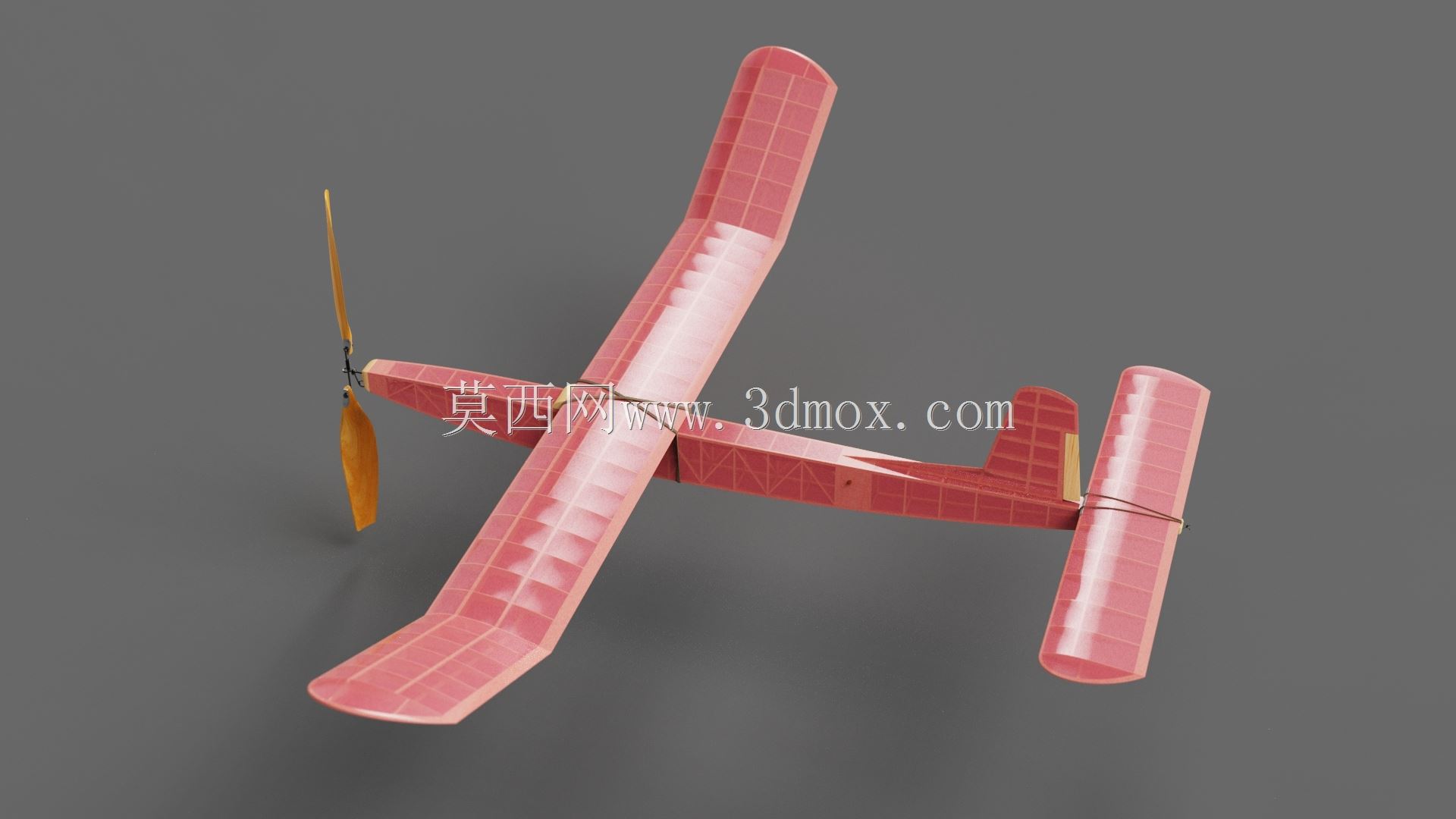

　　这套橡筋动力固定翼飞行器结构，面向航空科普教具开发、校园航模竞赛训练、轻型低速飞行器原理验证以及手工拼装航模产品设计等场景。整机采用上单翼常规布局，机头布置两叶木质螺旋桨，机身沿纵向贯穿布置橡筋储能束，通过橡筋扭转释放扭矩驱动螺旋桨旋转产生拉力，机翼提供低速飞行升力，尾翼组承担俯仰与航向稳定控制，整套结构无需外接电源与燃油，依靠预先扭转蓄能的橡筋完成动力输出，适配室内低空飞行、户外无风环境滑翔演示、航模气动教学实训等使用需求。

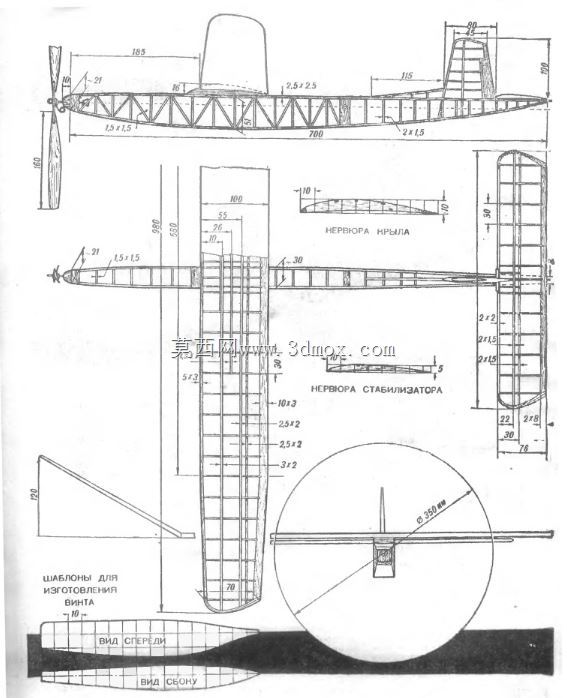

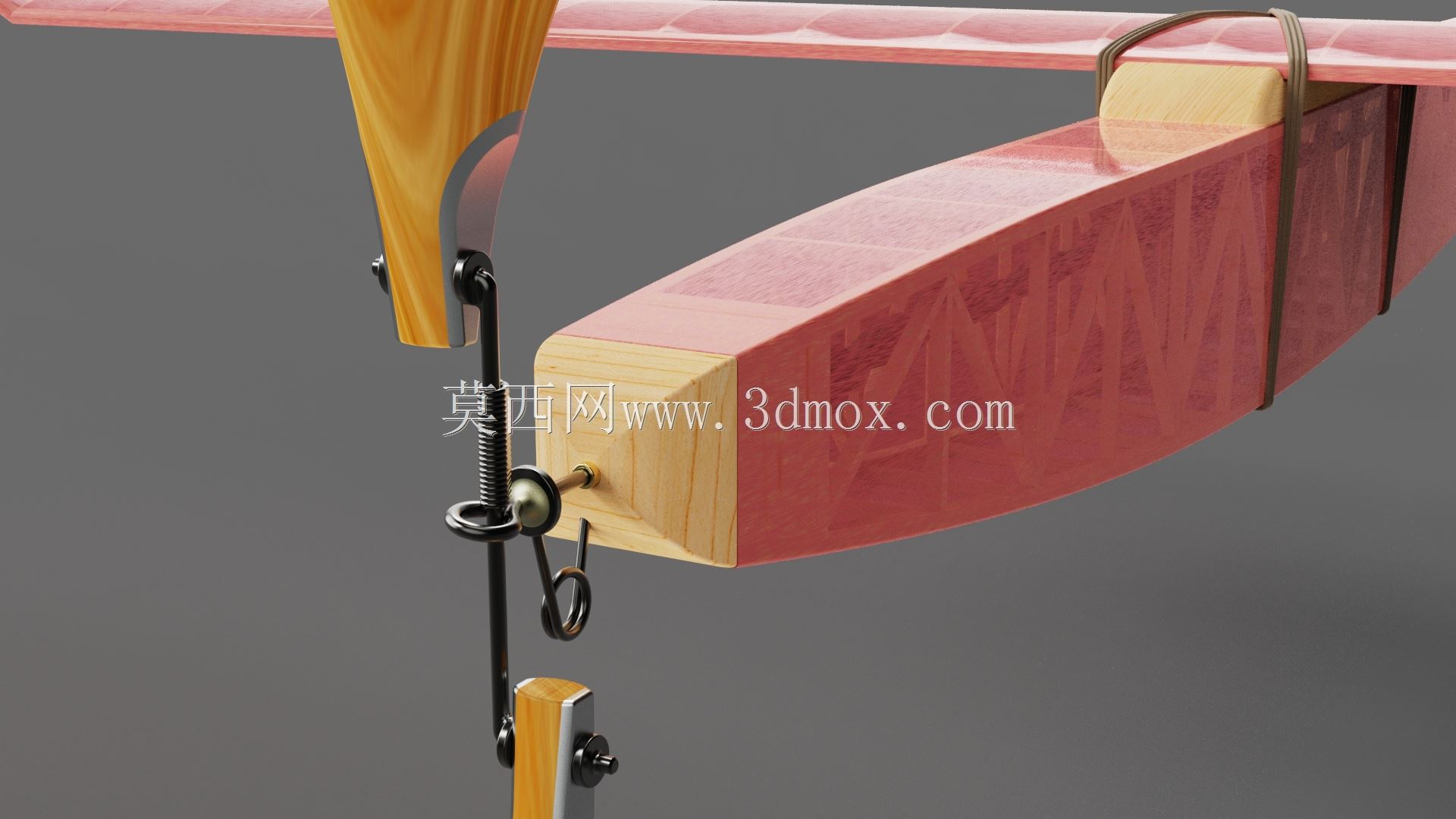

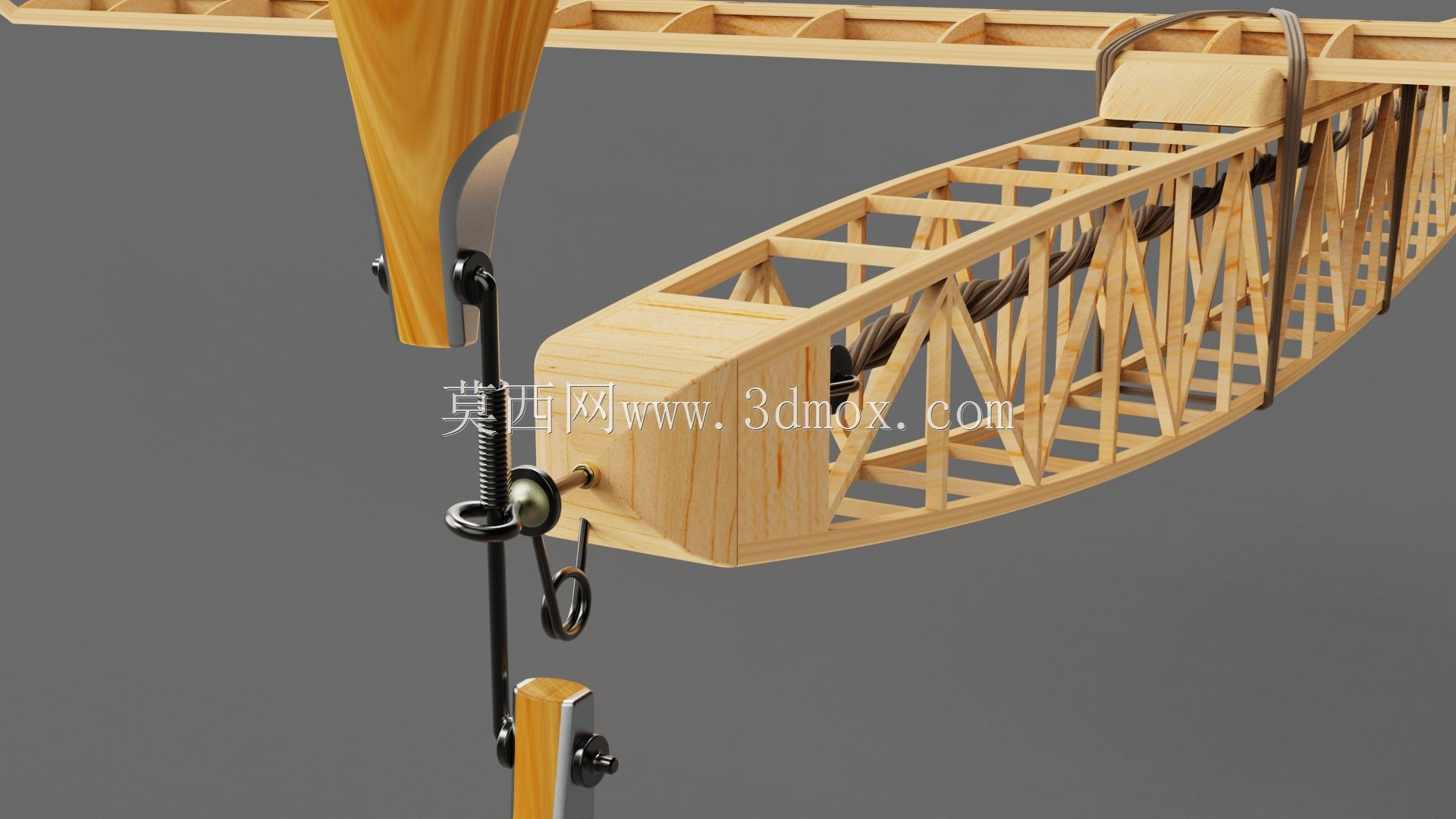

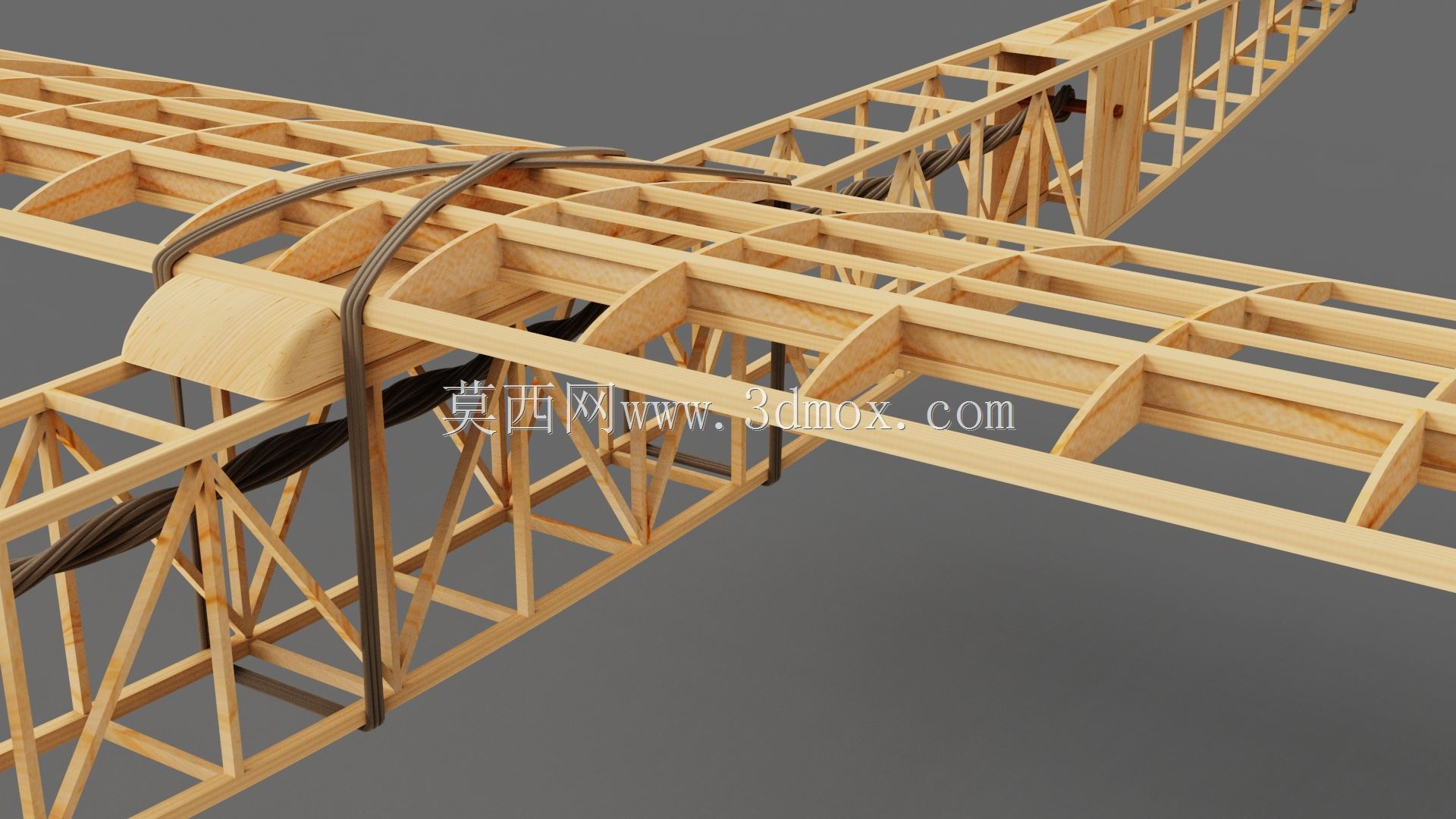

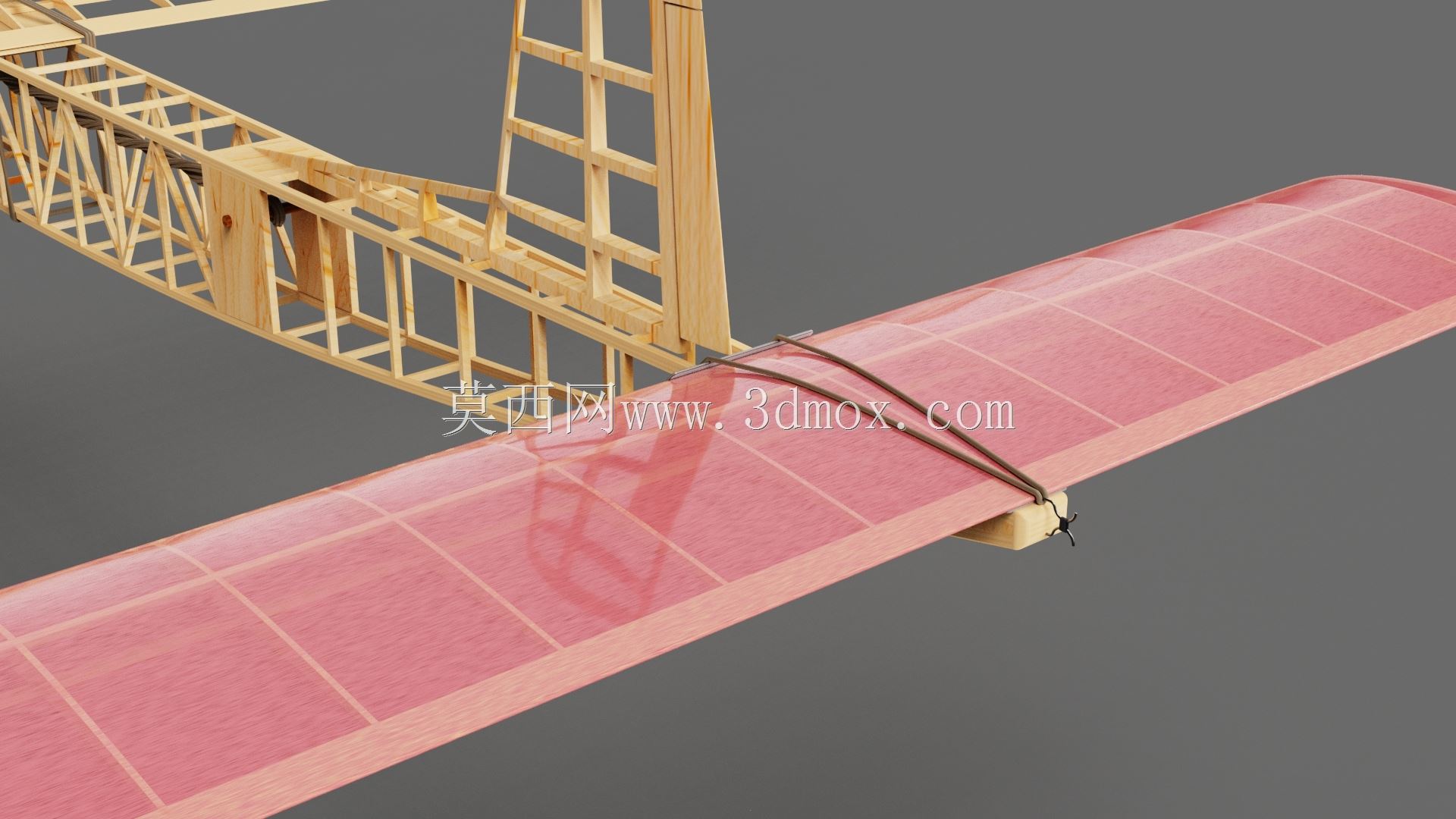

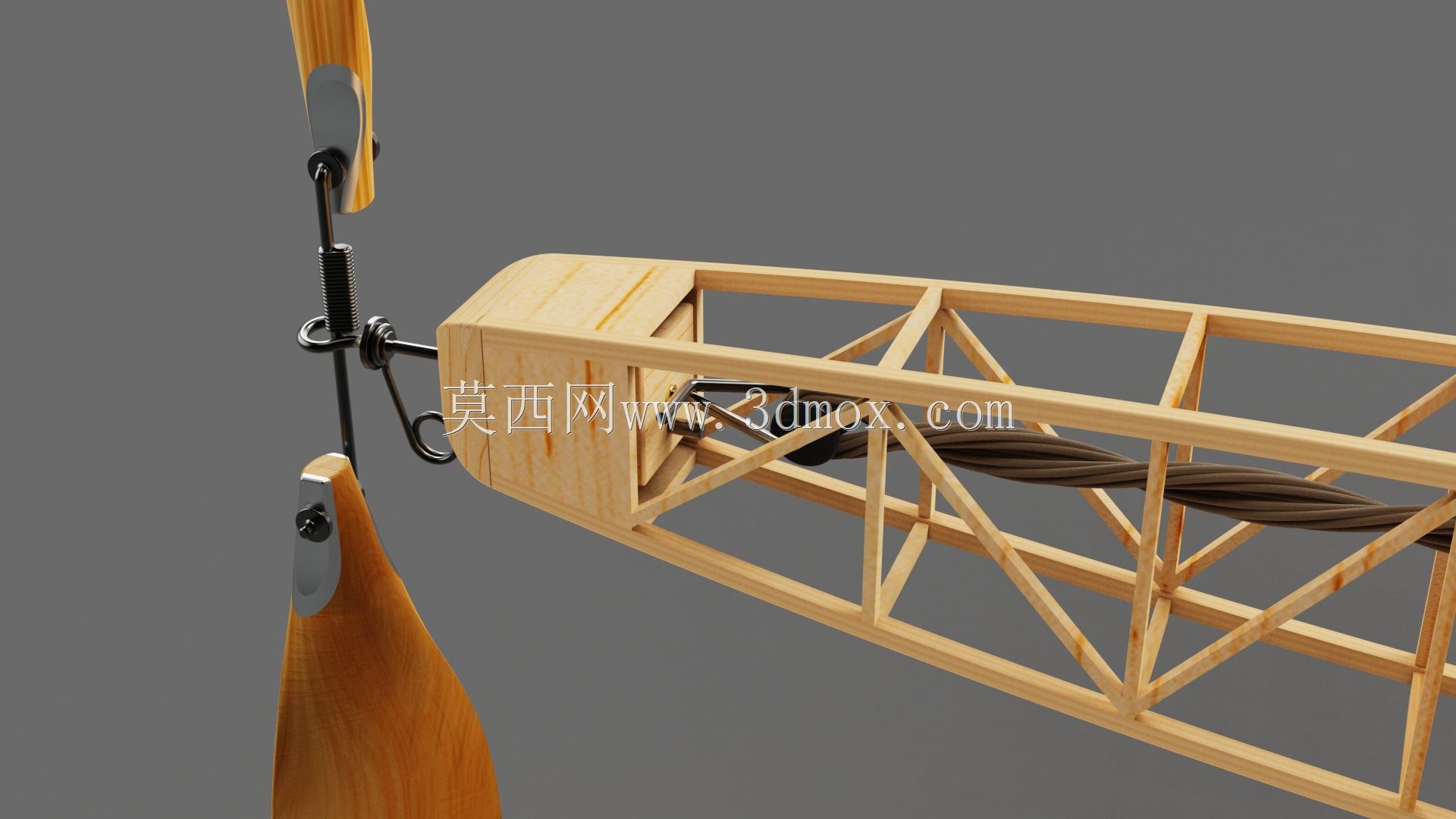

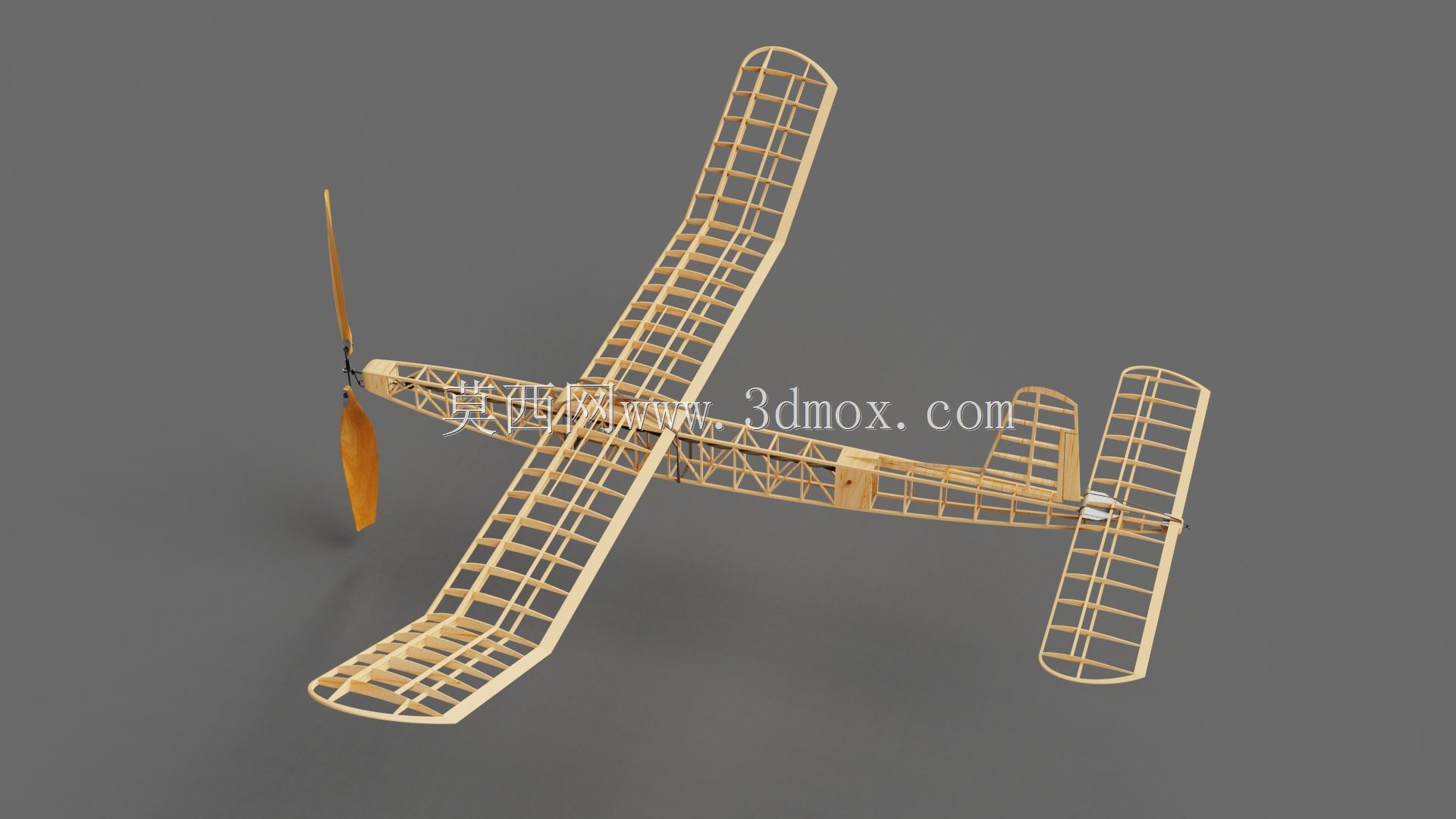

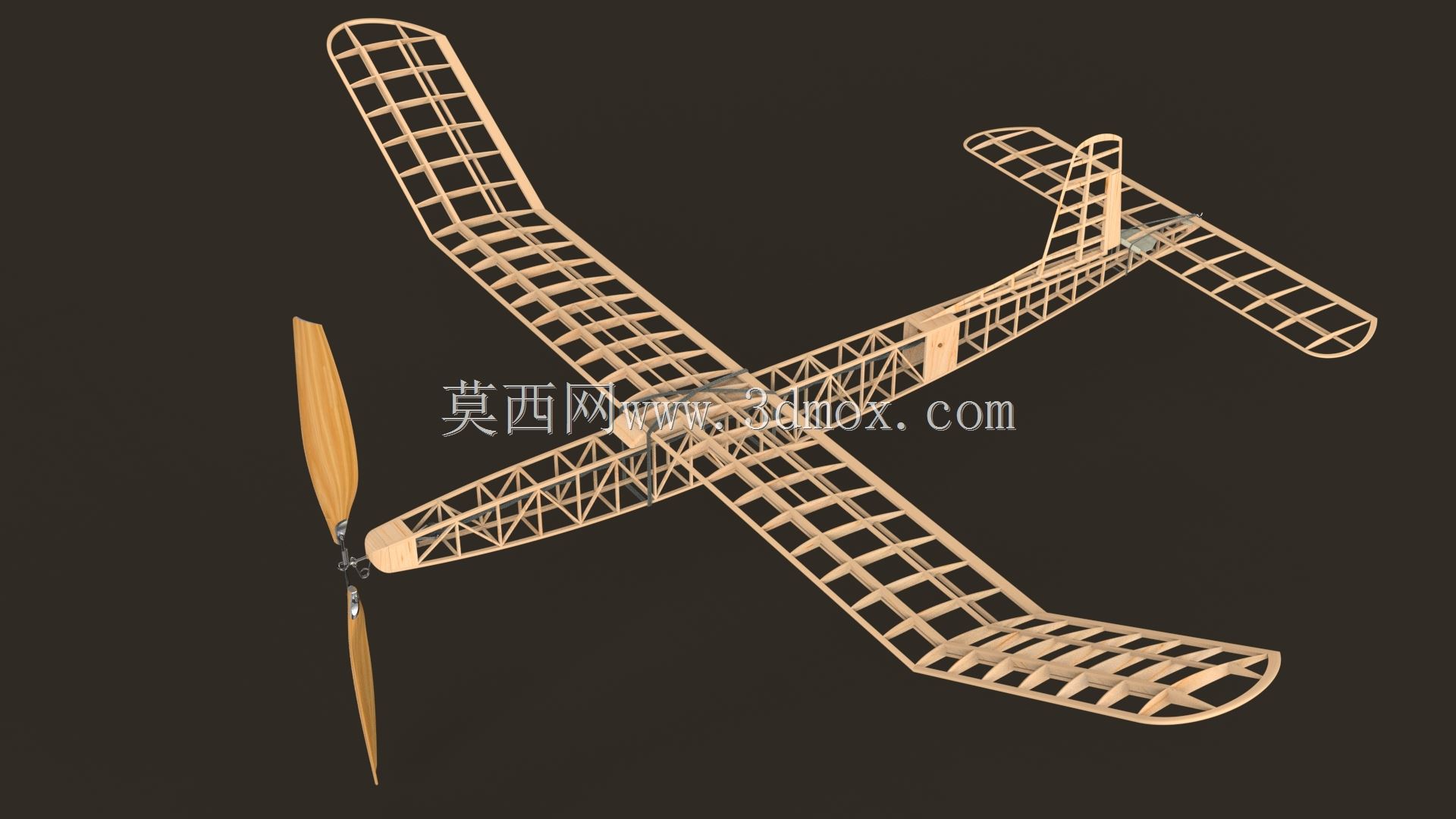

　　从结构设计逻辑来看，整机优先兼顾低速升阻比、结构轻量化与拼装容错性。机翼采用大展弦比平直上单翼构型，翼型选用低速高升力平凸翼型，机翼根部通过卡位绑带与机身主梁连接，预留微小上反角，提升低速飞行时的横向自稳定能力，机翼后缘布置整排减重卡位结构，既降低机翼整体自重，也可作为气动扰流调节位，在实际调试时可通过微调局部卡位角度修正整机配平。机身采用长条箱型桁梁结构，沿轴向预留贯通空腔，用于穿装橡筋动力束，机身前段设置螺旋桨安装座与金属挂钩，后段预留尾翼插接槽，橡筋束两端分别挂钩在机头桨轴挂钩与机身尾部固定点，扭转蓄能后扭矩沿桨轴输出，驱动前置螺旋桨转动。

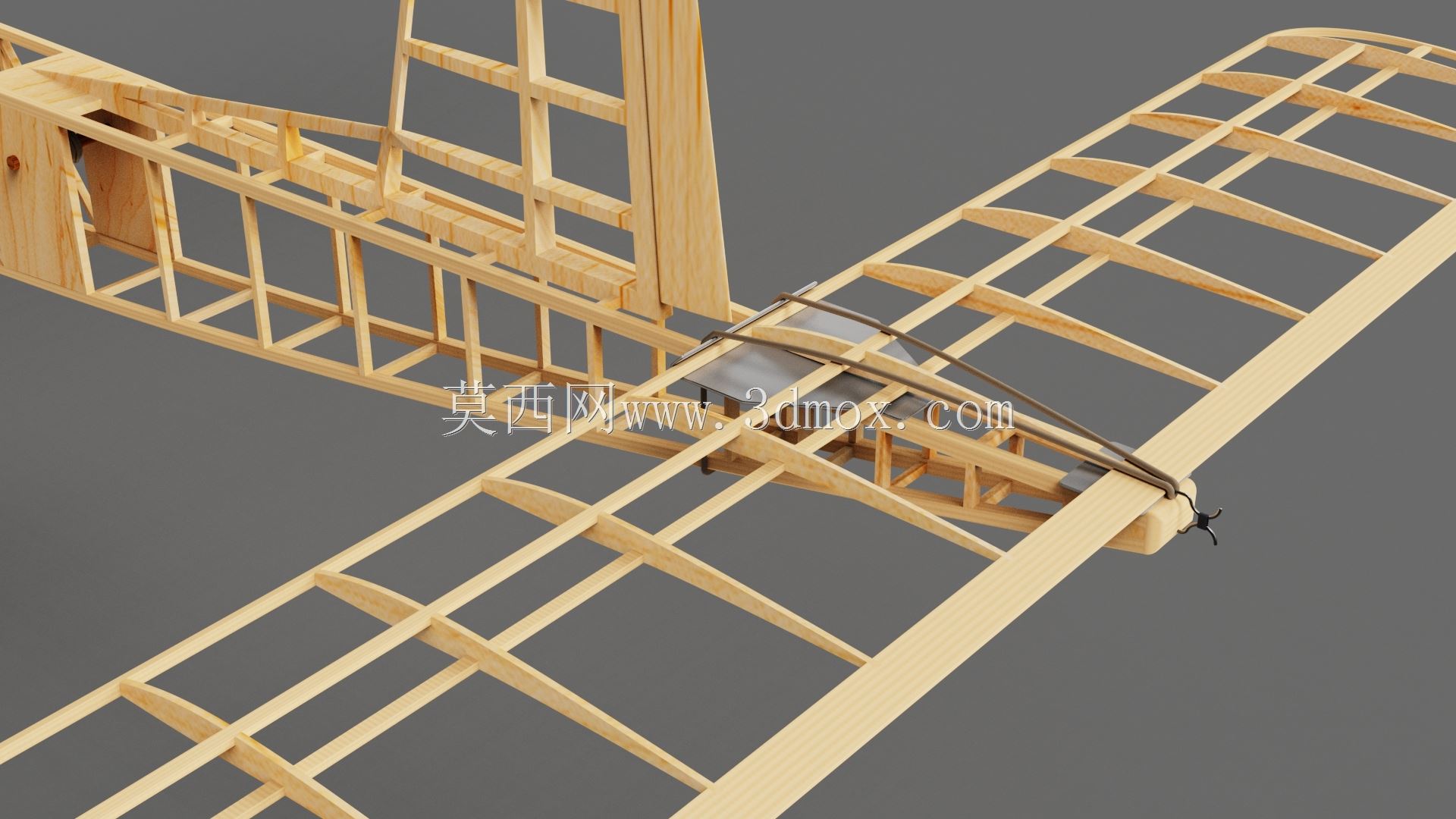

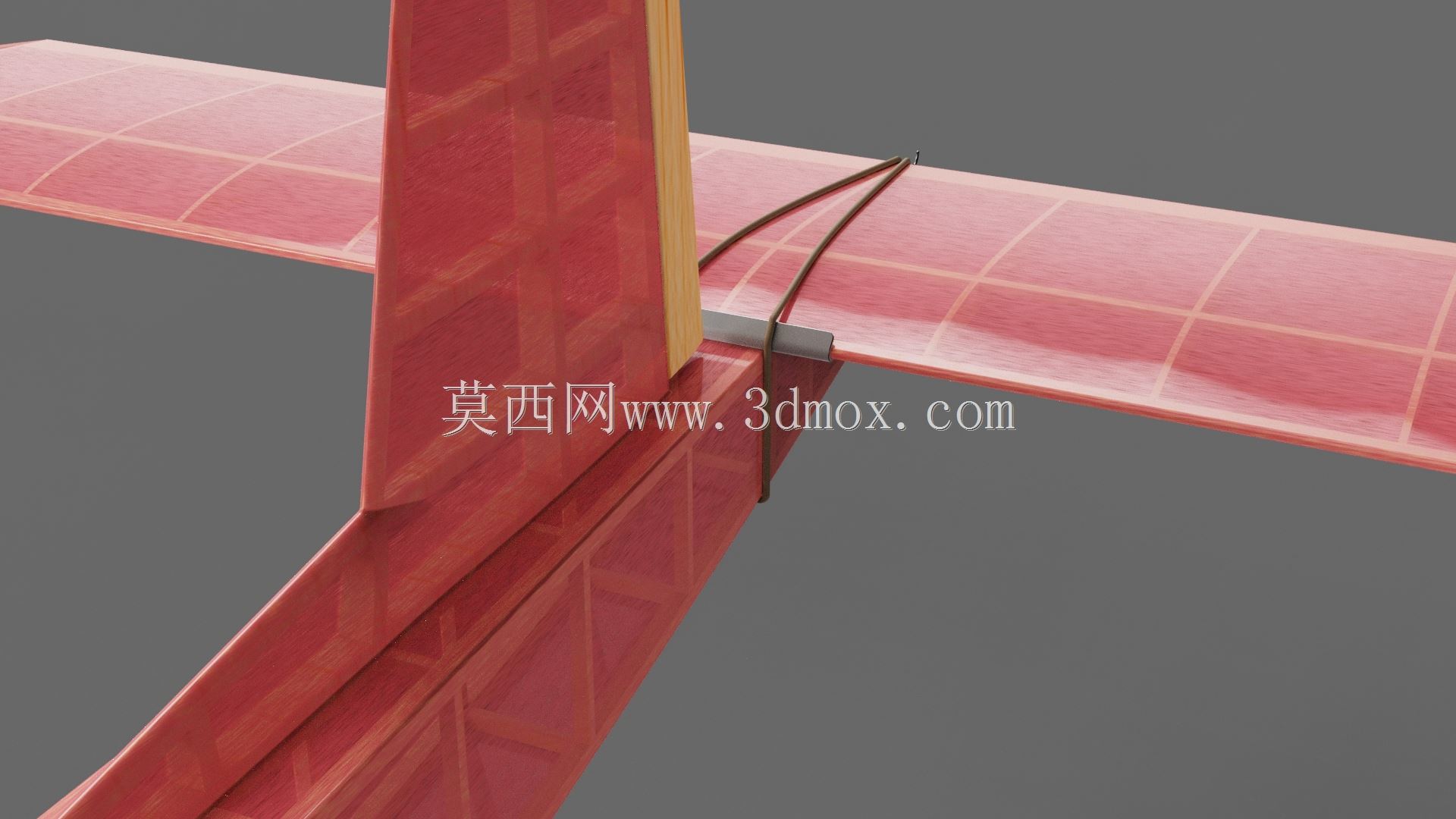

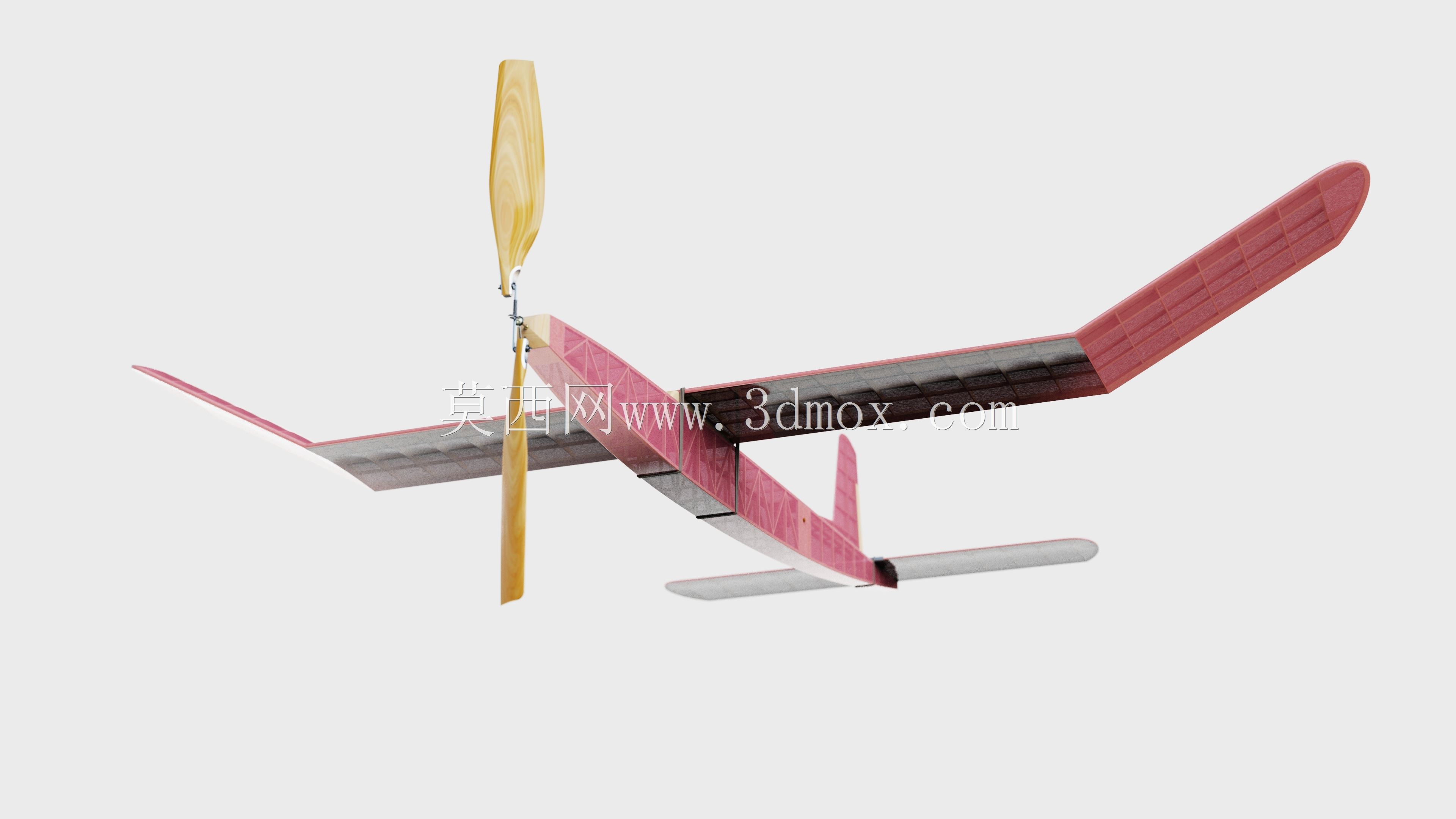

　　尾翼组采用常规平尾加垂尾布局，水平尾翼插接在机身尾部下方，提供俯仰安定力矩，垂直尾翼固定在机身末端，保障航向直线稳定性，尾翼与机身采用插接定位加绑带紧固的组合方式，既方便拆解收纳，也能在轻度坠地碰撞时通过插接位脱开吸收冲击，避免核心桁梁断裂。机头螺旋桨采用两叶细长构型，桨叶带有合理扭转角，匹配橡筋输出的低转速高扭矩特性，在橡筋释放的全行程内维持稳定拉力，桨轴位置设置简易止推结构，抵消螺旋桨转动产生的轴向拉力，避免桨叶前后窜动。

　　整机外形尺寸适配常规手工航模的使用边界，翼展控制在便于单人手持调试的范围，机身长度与翼展比例符合低速滑翔机配平要求，所有外露结构边缘做圆角钝化处理，拼装完成后无尖锐突出物，满足教学场景下的使用安全要求。安装边界层面，机翼与机身的连接位预留绑带穿行间隙，无需复杂紧固件即可完成翼面固定；尾翼插接槽采用标准化开口尺寸，可兼容同规格轻木、塑料材质尾翼配件替换；机头桨座预留标准轴孔，可适配不同直径的橡筋束挂载，调试人员可通过增减橡筋根数调整动力输出时长与拉力大小，也可通过微调机翼安装角、尾翼舵面角度，改变整机滑翔姿态与爬升斜率。

　　在实际工程化落地过程中，该结构可直接作为航模套件的结构母版，拆分出机身桁梁、机翼蒙皮骨架、螺旋桨、尾翼片、挂钩紧固件等独立零件，适配激光切割轻木加工、注塑成型塑料件等不同生产工艺。结构本身充分考虑了低速飞行的容错特性，整机重心设计在机翼气动焦点前方，即使动力完全耗尽，也能进入稳定滑翔状态缓慢落地，降低坠损概率。针对教学场景，外露的橡筋传动路径可以直观展示弹性势能转化为旋转机械能、再转化为飞行拉力的完整过程，平直机翼的升力产生逻辑、尾翼的安定作用都可以通过实际试飞调试直观呈现，既可以作为航模爱好者手工制作的参考结构，也能作为航空基础原理教学的具象化载体，结构中所有配合位均预留调试余量，设计人员可在此基础上拓展增加翼尖小翼、调整翼型弧度、更换不同桨距螺旋桨，完成不同飞行性能的变体开发。
