拖拉机后置三点悬挂式推雪铲结构

　　这套三维结构对应的是拖拉机后部三点悬挂连接的推雪铲，主要服务于冬季道路、场区、乡村道路、农场内部道路以及厂区物流通道的积雪清理作业。与常见前置推雪板不同，该方案把铲体布置在拖拉机后方，利用后悬挂系统承载，适合在已有拖拉机平台上快速扩展除雪功能，尤其适用于作业空间相对开阔、对转向视野要求不极端、希望利用后悬挂提升能力完成铲雪作业的场景。后置方式还能让拖拉机前端保留安装其他机具的空间，在多机具轮换使用的农场、市政养护单位中具有较强的实用性。

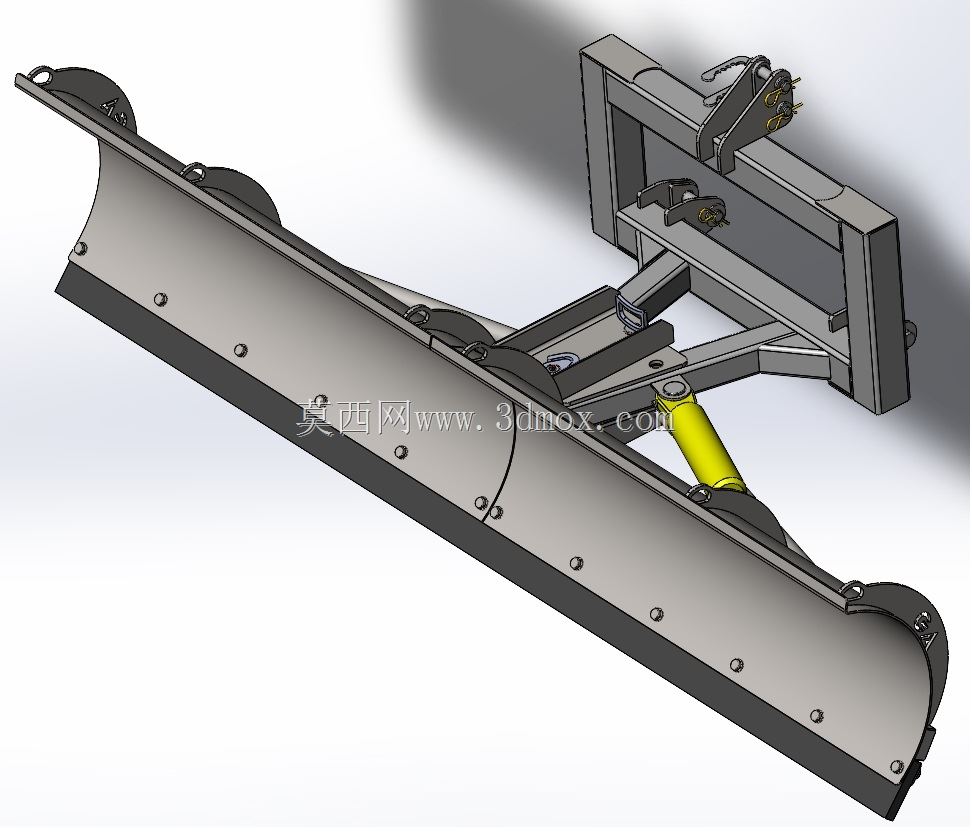

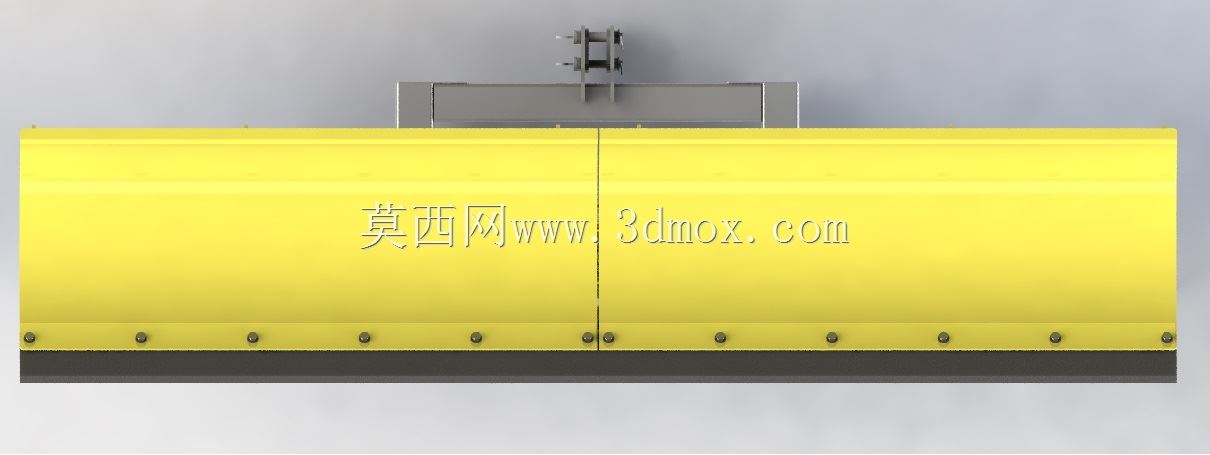

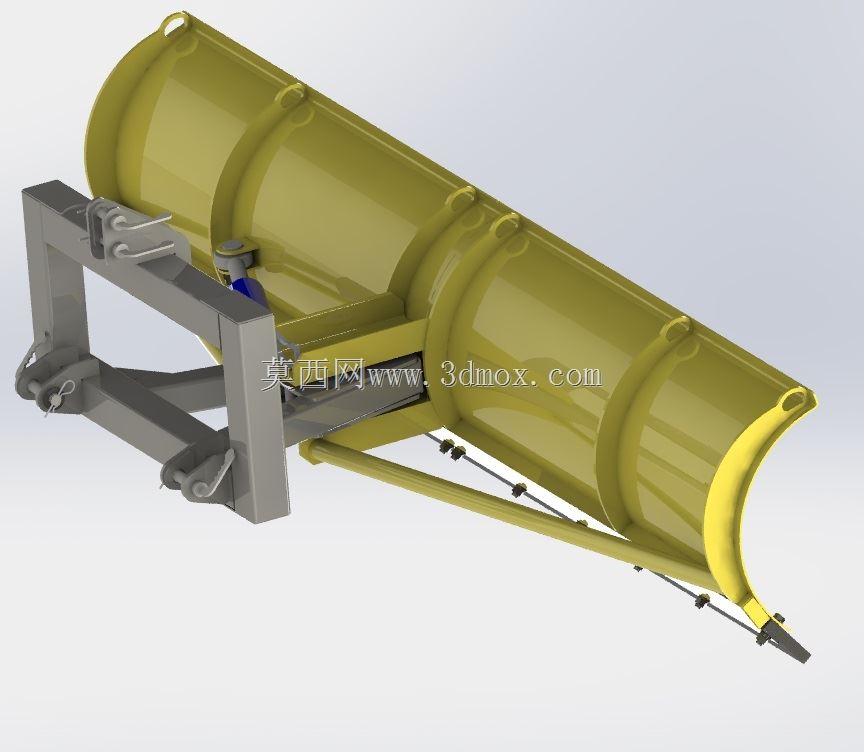

　　铲体主体采用弧形大截面推雪板，板面沿宽度方向形成连续圆弧，作用不是单纯把雪向前堆积，而是在推进过程中引导积雪沿弧面上升并侧向滑移，减少雪体在铲面正前方压实、堵塞和越顶的概率。铲板宽度按三米级作业幅面设计，单次通行可覆盖较宽通道，适合拖拉机低速行进时连续清雪。铲面背部设置多道纵向加强筋和横向连接梁，能够把推雪阻力分散到整个板面，避免局部受载后出现板面凹陷或焊缝撕裂。底部设置可更换刮雪刃，刮雪刃贴近地面工作，用于剥离压实雪层和薄冰；刃口与主铲板采用螺栓连接，磨损后可单独拆换，不需要整体更换铲体。

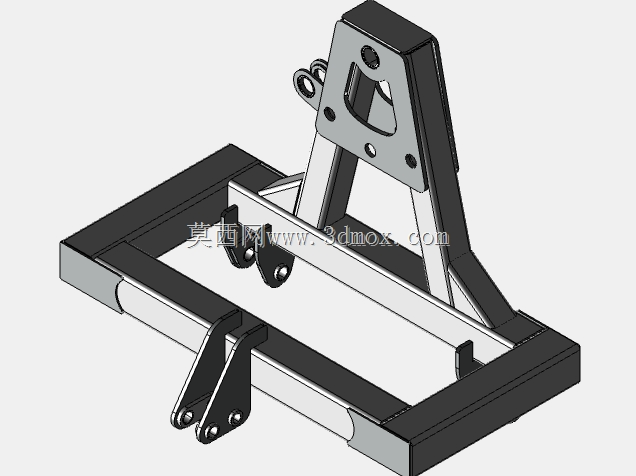

　　连接架是该结构的核心承载部件。模型中可以看到后部框架与拖拉机三点悬挂点位对应，上部中央设置上拉杆连接位，下部两侧设置下拉杆铰接位，形成稳定的三角承载关系。该连接方式能够把推雪铲的竖向重量、水平推阻以及偏载力矩传递到拖拉机后悬挂系统中。框架并非简单直板焊接，而是采用箱型梁与侧板组合形式，在铰接点附近增加贴板和销轴座，以应对雪铲侧向受力时产生的扭转。实际选型时，需要核对拖拉机后悬挂类别、销轴直径、下拉杆跨距以及提升行程，确保挂接后铲刃落地角度和提升离地间隙满足运输要求。

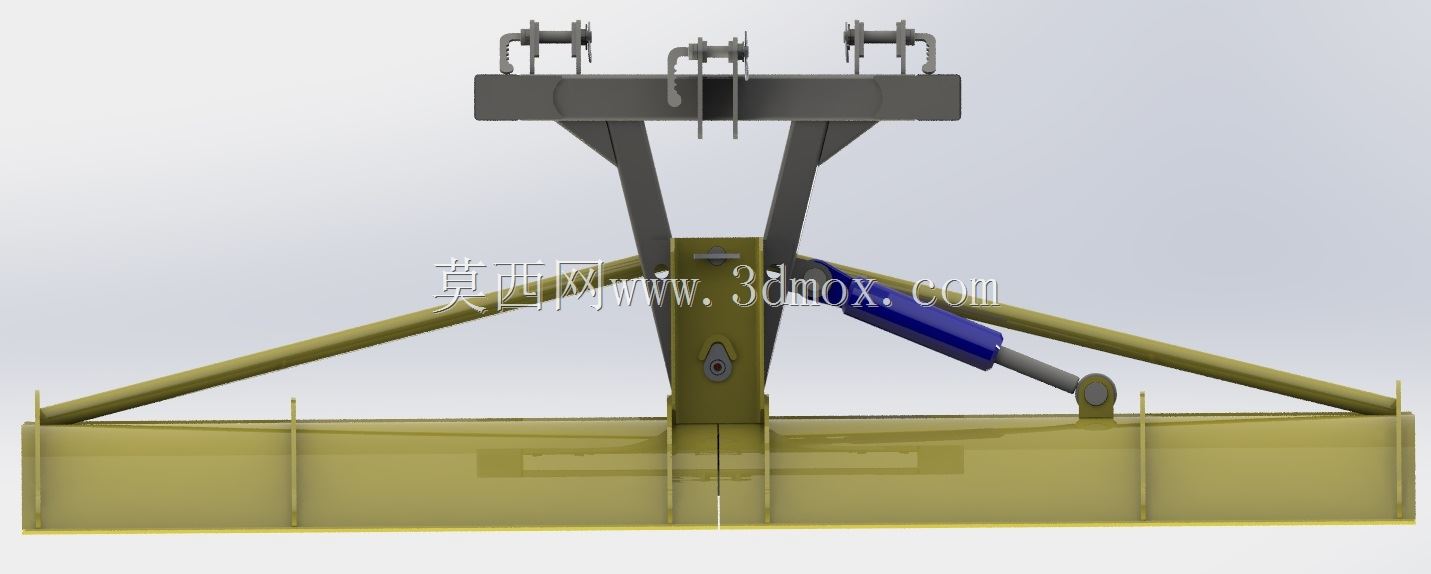

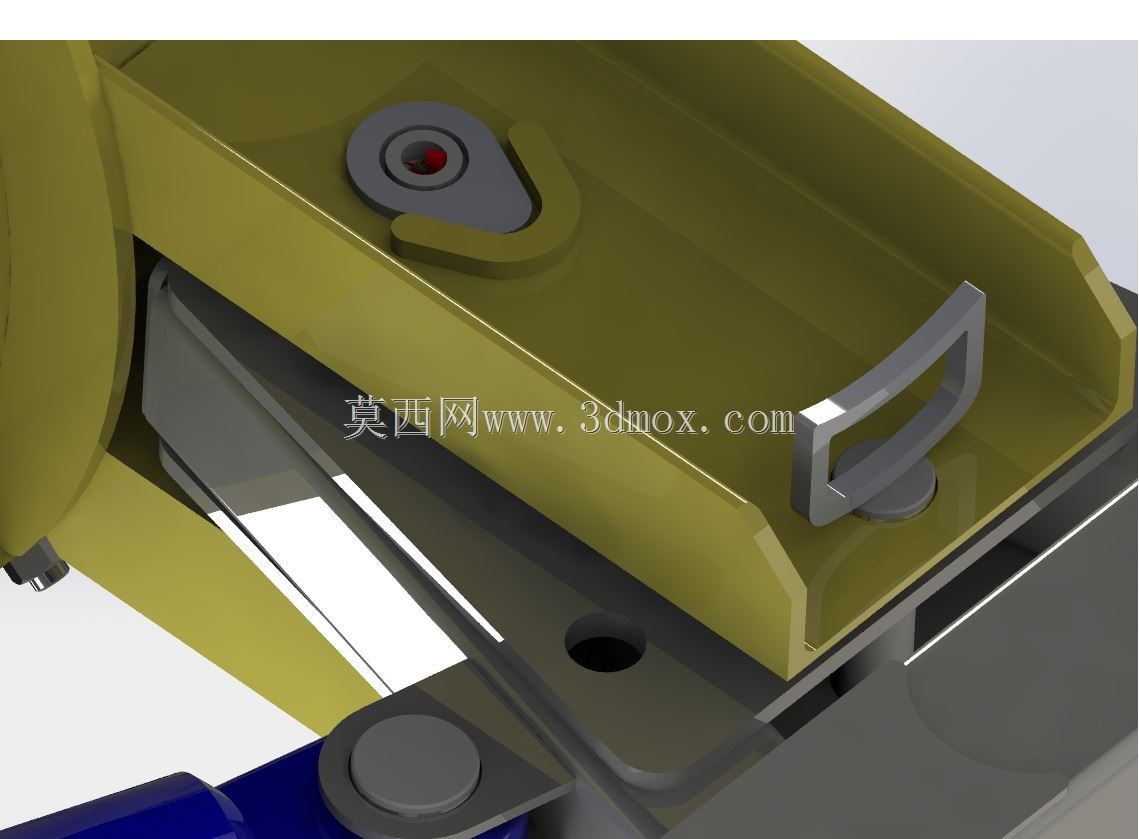

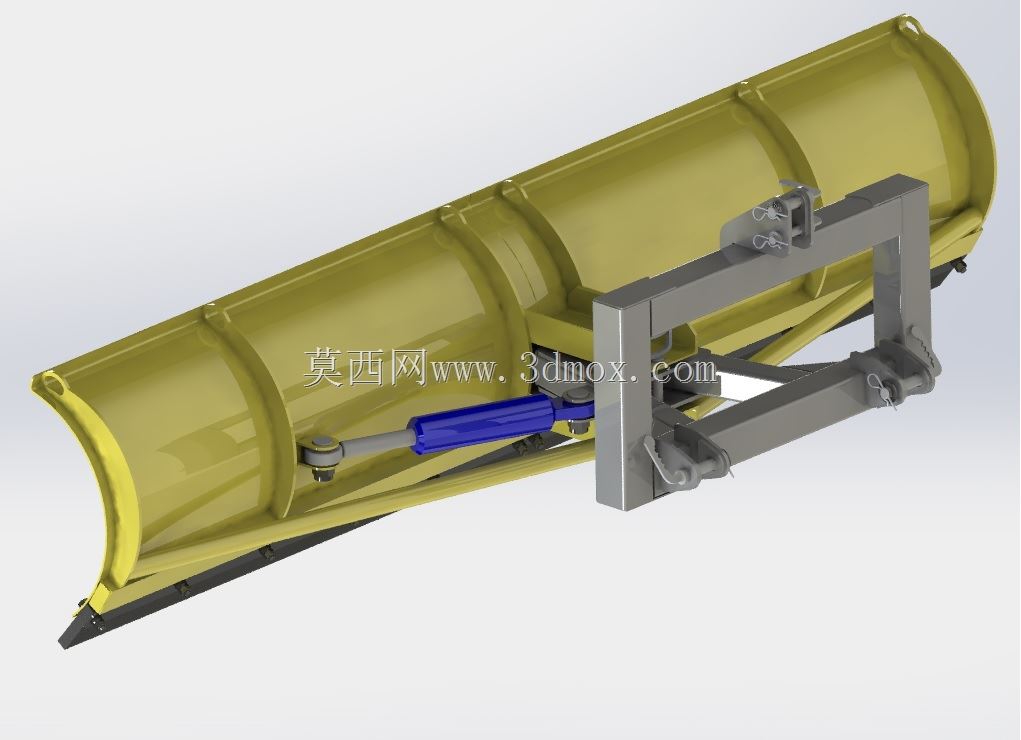

　　铲体与悬挂架之间通过摆动架和连杆机构连接，使推雪铲不只是固定在一个角度，而是能够根据作业需要调整工作姿态。模型中配置了液压油缸，油缸一端连接固定架，一端连接铲体摆动机构，伸缩时可推动铲体绕铰接点偏转，从而实现左排雪或右排雪。油缸两端采用铰接结构，可补偿工作过程中的微小角度偏差，降低活塞杆受径向力的风险。除液压调角外，结构还预留了多个工作位置，使铲体可在不同偏转角下锁定，满足不同积雪厚度和场地排雪方向要求。作业时若需要把雪推向道路侧边，可将铲体偏置；若需要短距离集堆，也可调整至接近横向推雪状态。

　　从地面适配角度看，推雪铲在不平整路面上不能完全依靠刚性连接强行刮地，否则会因局部凸起造成铲刃别卡或拖拉机后轮打滑。该结构通过铰接摆动架使铲体具备一定随动能力，配合液压油缸和悬挂提升机构，可在遇到坎肩、井盖、车辙凸起时产生缓冲或抬升趋势。铲刃下方的接触线应在装配后保持与地面合理贴合，过低会增加行走阻力并加速刃口磨损，过高则会在地面残留雪膜。三维建模时需要重点检查铲体最大偏转状态下是否与拖拉机轮胎、后悬挂拉杆、液压油管发生干涉，同时确认油缸在全伸和全缩位置均不出现死点。

　　外形边界方面，铲体宽度较大，运输状态下应通过后悬挂提升至足够离地高度，避免刮碰路面；偏转状态下，铲体端部会向拖拉机侧后方伸出，转弯或经过狭窄门岗时需要关注外摆量。连接架的后端面应与拖拉机悬挂拉杆保持安全间距，液压管路布置应沿机架侧面固定，避免在铲体摆动过程中被拉伸、摩擦或夹入铰接点。维护点主要集中在销轴、油缸铰接处、刮雪刃螺栓和铲面背部焊缝，冬季作业前后需要检查铰接点是否结冰卡滞。

　　整体设计思路围绕普通拖拉机后悬挂平台展开，不改变拖拉机本体结构，通过可拆卸属具实现除雪功能扩展。结构上兼顾了宽幅清雪、侧向排雪、刃口更换、地面随动和三点悬挂承载，适合农用拖拉机向冬季养护机具转化的设计参考，也可为后置推雪板、场地清雪机具和悬挂式除雪属具的结构设计提供直接参照。
