橡木桶高压蒸汽清洗作业装置

　　这套三维结构围绕橡木桶内部清洁工序展开，主体由卧式桶体、顶部阀组安装板、压力表、蒸汽管路、旋转喷头、控制阀件和外部箍带构成，适用于酿酒、饮品发酵、木制容器复用等场景中对桶腔进行高温蒸汽处理与水洗作业。设备的核心思路不是单纯把管路架在桶口，而是让蒸汽、压力、冲洗和旋转动作形成连续工作链路：高压干蒸汽进入桶内后，喷头在反作用力或介质压力驱动下旋转，使蒸汽能够沿桶壁、桶底和桶口附近扩散，减少人工刷洗时难以覆盖的死角。

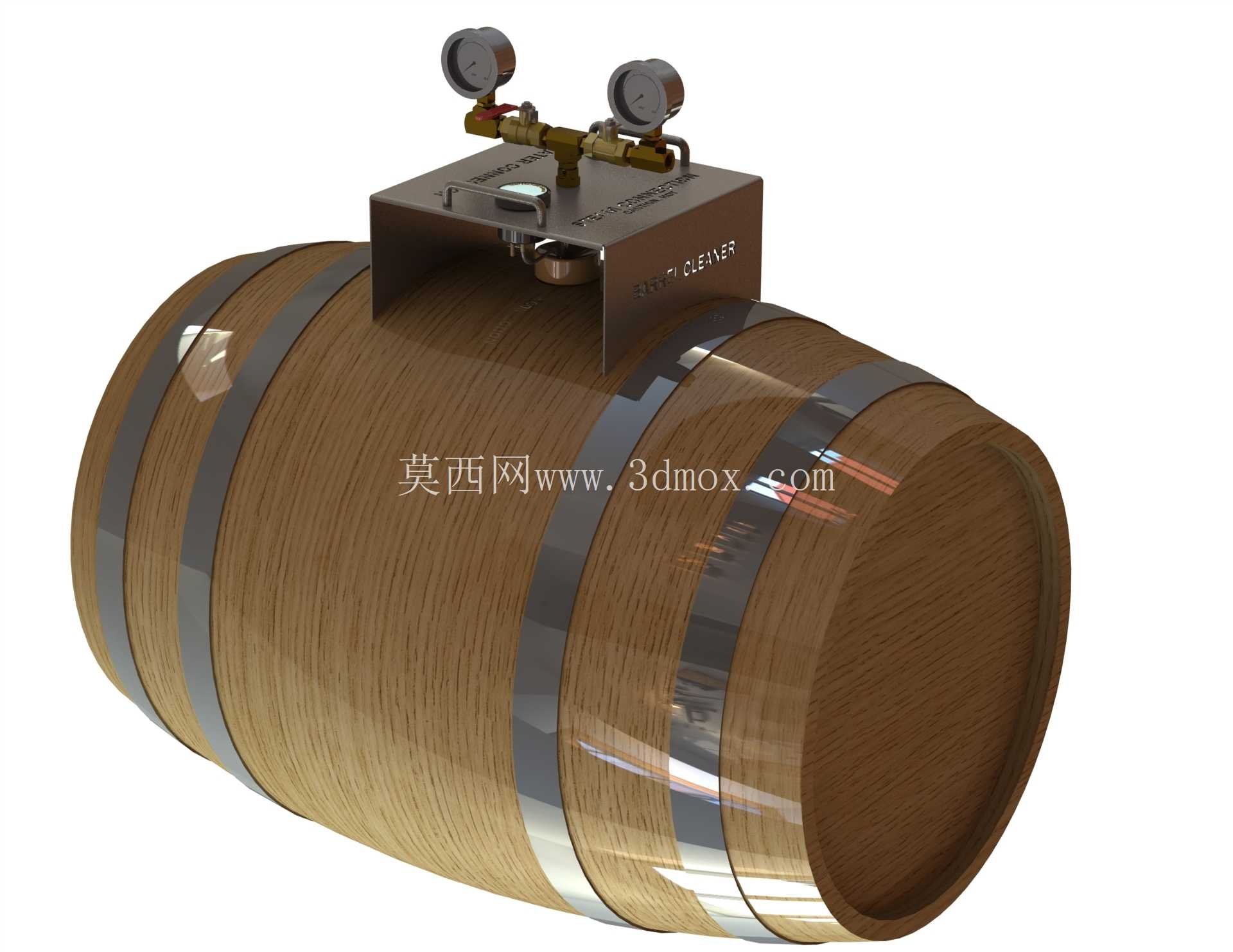

　　从现场布置看，桶体采用卧式承载方式，清洁机构安装在桶身上方的金属平台上。平台需要承担阀组、仪表和管路重量，同时限制管路在热胀冷缩和振动条件下的位移。建模时顶部安装板不能只按平板处理，板边折弯、开孔位置、管接头间距和仪表朝向都会影响后期装配。压力表布置在操作者容易观察的高度，两块仪表分别对应不同压力监测点，便于判断蒸汽输入和腔体内工作状态。管路走向尽量短而顺，避免出现过多低点造成冷凝水积聚；弯头、三通和截止阀的位置要预留扳手空间，否则在维护时会出现管件可见但无法拆装的问题。

　　桶身外侧的金属箍带属于重要约束结构。木制桶体在受潮、干燥和温度变化时会产生尺寸波动，箍带既要提供周向抱紧力，也要避免局部应力集中。三维设计中可将箍带作为独立装配体处理，重点检查箍带与桶壁曲面的贴合关系、搭接位置以及端部紧固件的操作空间。桶体端部为圆弧收口，清洁装置伸入桶内的部分不能与桶口边缘发生干涉，尤其是旋转喷头在工作状态下存在摆动半径，静态装配无干涉并不代表运动过程安全，需要在模型中建立喷头旋转包络，核对其与桶内壁、桶口和底部曲面的最小间隙。

　　功能上，该装置兼顾蒸汽清洁、水冲洗和后续干燥。蒸汽阶段利用高温软化桶内残留物，并通过压力扰动促进污物脱离；水冲洗阶段将松动杂质带出；干燥阶段则依靠热量和通风降低桶内残余湿度。对于需要重复使用木桶的生产线，清洁效果直接影响后续物料品质，因此喷头覆盖角度、蒸汽压力稳定性、排水路径和密封可靠性都应在结构评审中重点确认。喷头位于伸入桶腔的管路末端，旋转时不应只依赖理想同轴状态，实际加工和装配会带来轻微偏心，支撑管需要具备足够刚度，同时在连接位置保留可更换结构，便于喷头磨损或堵塞后维护。

　　安装边界方面，卧式桶体直径较大，顶部平台高出桶身，整机占用空间不仅包括桶体长度，还应计入上方阀组、压力表和操作手柄的高度。设备就位时，桶体两侧需要留出人员观察仪表、启闭阀门和连接软管的空间；桶端方向应预留桶口检查和喷头维护距离。若将该装置纳入固定清洗工位，还需考虑蒸汽软管、水管和排水管的排布，软管弯曲半径不能过小，管路不得横跨人员通行位置。底部支撑应与桶体外形匹配，支撑面不宜采用尖锐硬接触，可通过垫木或弧形托座分散载荷，防止木桶局部受压损伤。

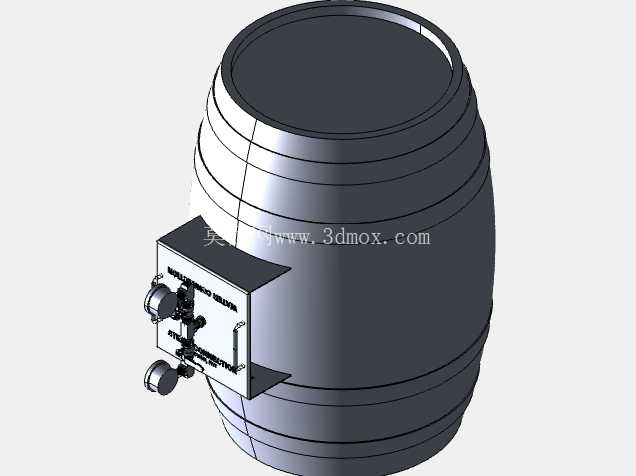

　　结构建模时可按桶体、箍带、顶部平台、蒸汽阀组、仪表、喷射管和喷头分模块建立。桶体曲面用于检查外部箍带和内部喷头空间；顶部平台用于确定阀件安装孔位；管路模块需表达公称通径、连接方式和阀件操作方向；喷头模块则应体现旋转轴线和喷射方向。对选型人员而言，这类设备的关键不在外形复杂度，而在高温介质、旋转清洗、木制桶体变形和维护空间之间取得平衡。模型中把压力表高度、阀门手轮方向、管接头间距和喷头伸入长度表达清楚，才能直接服务于工位布置、结构校核和后续加工装配。
