可调幅宽网带式刷洗清洁工作站

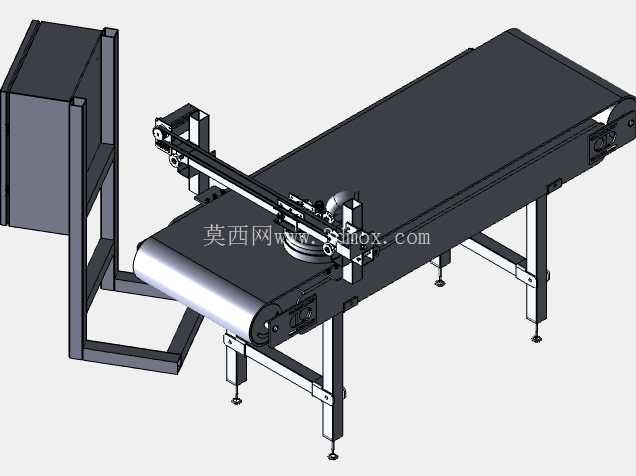

　　这套结构方案面向连续输送工况下的工件表面清洁需求，常见于机加工件切屑冲淋后吹干、冲压件周转前除尘、食品托盘在线刷洗、光伏边框碎屑清理以及注塑件脱模后残料擦拭等产线环节。设备本体直接架设在镂空网带输送机上方，清洁执行头随皮带步进或连续运行对经过工位的物料进行接触式刷洗与负压归集，避免人工逐件擦拭带来的节拍波动。

　　宽度调节是该方案最核心的设计考量。两侧立式支撑立柱通过横向光轴与丝杠跨接在网带机架上，手轮驱动梯形丝杠带动两侧支架沿导轨对称开合，支撑跨距可根据网带实际幅宽在较大范围内调整，既兼容窄幅精密件输送带，也能覆盖较宽的托盘整线。立柱底部采用L型夹持座与输送机铝型材或方钢机架锁紧，夹持面开设长圆孔，允许现场根据机架壁厚、安装孔位偏差进行前后与高低方向的微调，不需要在原有输送线上大规模动火开孔。

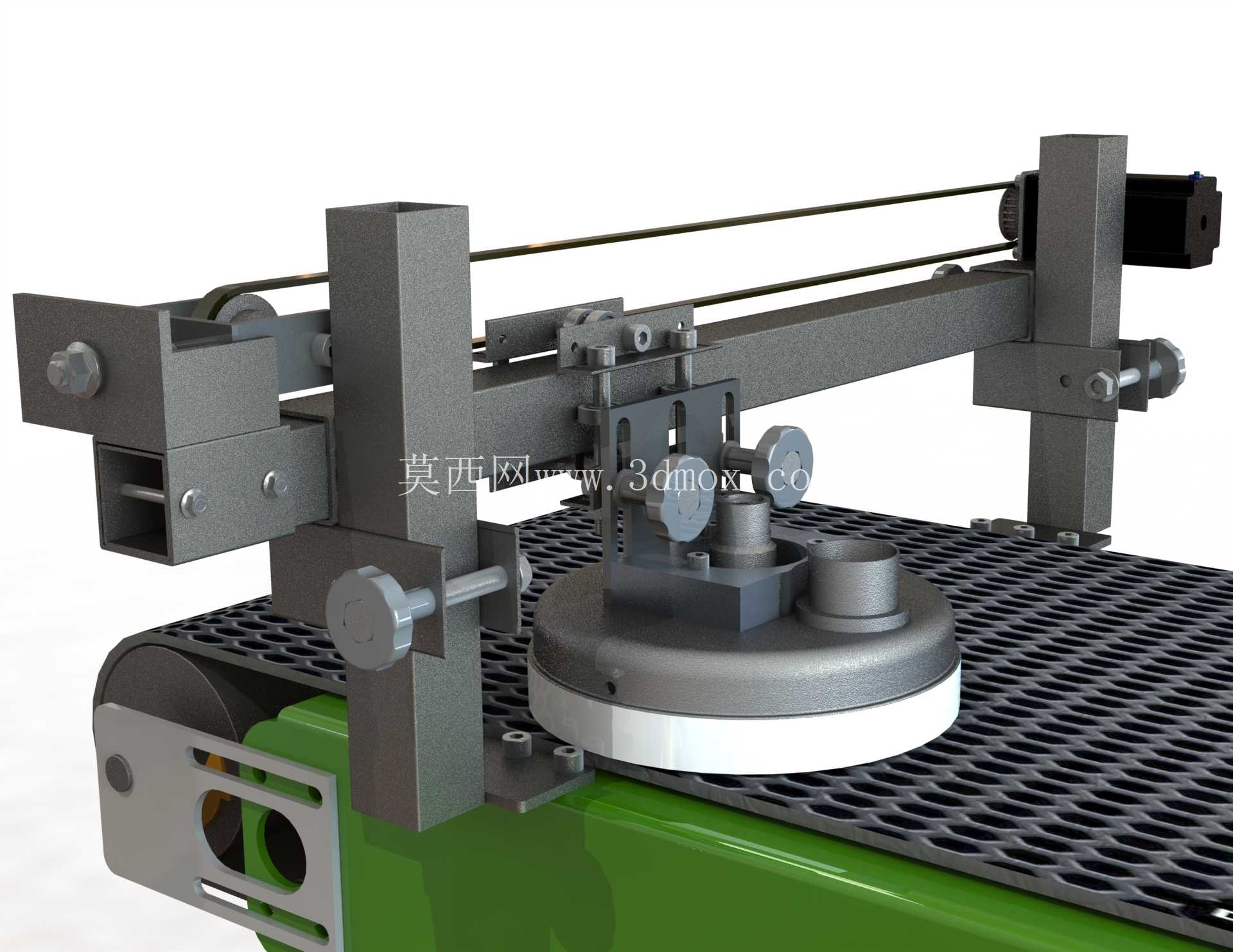

　　清洁执行部分采用圆盘刷盘加浮动压盖的组合形式。刷盘通过中心主轴与上方轴承座连接，主轴上端布置带轮，由横置电机经同步带驱动旋转，带传动方式把电机重量转移到固定横梁上，刷盘端部只保留旋转与浮动自由度，运转振动明显小于直连方案。刷盘与主轴之间设置弹簧浮动机构，当工件表面存在厚度差、网带出现轻微跳动时，刷盘可沿轴向小范围上下退让，保证刷毛贴合力恒定，既不会因压得过死造成电机过载，也避免间隙过大漏清。刷盘外圈设置环形挡罩，飞溅的污水、碎屑被挡罩约束后向下落入网带镂空孔，由输送机下方的接水盘或吸尘风道统一收集。

　　横梁组件采用型钢焊接后整体加工的思路，两侧带轮张紧通过腰型孔安装座实现，同步带在长期拉伸后可松开螺栓重新张紧，维护时不需要拆解整个龙门架。电机选用标准卧式减速电机，安装板与立柱之间预留减震垫位置，抑制启停瞬间的扭转冲击。横移调节丝杠采用正反牙一体结构，单手轮即可驱动两侧立柱同步对中，保证刷盘始终处于网带中心线上，更换产品规格时操作工只需松开锁紧手柄、转动手轮、复核标尺后重新锁紧，整线切换时间可控制在数分钟内。

　　从安装边界看，整套清洁机构的最低点刷盘底面需与网带上方工件顶面保留十毫米左右的初始间隙，浮动行程覆盖正负十五毫米即可应对多数常规工件；龙门最高点受电机与带轮罩限制，布置时要核对车间上方行车、照明架的净空；两侧立柱外侧到网带机架边缘需留出操作手轮与维护张紧轮的空间，单侧建议预留不小于三百毫米的通道。网带下方对应工位应布置接液盘或吸尘口，否则刷下的污物会随网带回程散落。电气上电机只需接入常规三相电源并配过载保护，若与产线联动，可把运行信号接入输送机控制回路，做到有料运转、无料待机。

　　建模过程中对焊接机架做了简化处理，筋板、螺栓、手轮、同步带、带轮、浮动弹簧、刷盘毛丝均以实体或示意特征表达，网带采用链板阵列方式还原镂空形态，方便工程师直接在此基础上改型：可把单刷盘扩展为前后双刷盘以提高清洁等级，也可在刷盘后方追加风刀、吸尘罩形成洗扫吹一体工位，或把接触刷盘替换为无纺布压辊用于脆弱表面清洁。整体结构不依赖专用铸件，绝大部分件为型材、板材与标准传动件，外协加工与现场装配难度都较低，适合作为输送线配套清洁工位的通用母机方案使用。
