固定宽度传送带清洁装置结构设计

　　在食品加工、包装物流、电子组装等大量采用固定宽度带式输送机的生产场景中，传送带表面的残屑、积尘、洒落物料一直是影响生产连续性与产品合格率的核心痛点。传统人工擦拭清洁不仅需要停机操作，挤占有效生产时长，清洁效果也受操作人员熟练度影响存在较大波动，部分粘黏在带面的物料残留还可能在长期运行中刮伤带面，缩短输送带的整体使用寿命。这款固定宽度输送机清洁器正是针对这类固定带宽的输送场景开发的在线清洁机构，可直接适配对应宽度的平皮带输送线，无需对原有输送机架做大规模改造即可完成加装。

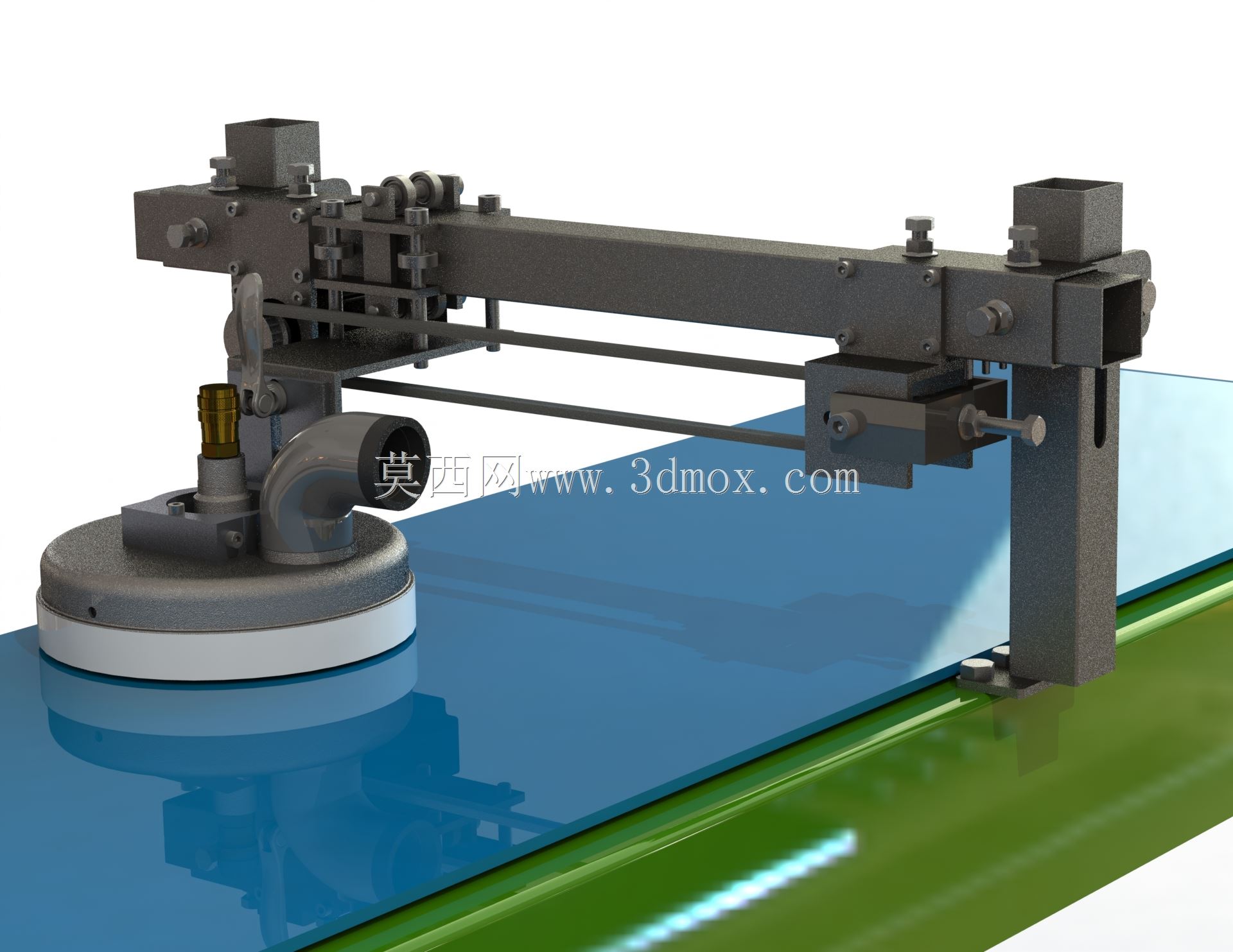

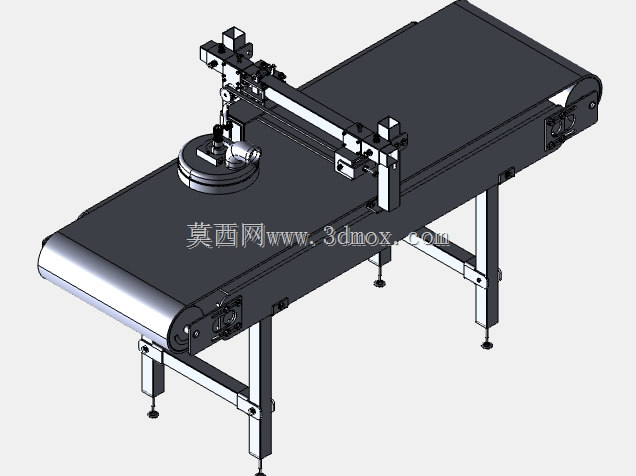

　　从结构布局来看，整套清洁机构采用跨梁式安装设计，主体承载梁为型钢焊接加工的矩形截面结构，两端设置可调节的安装支座，支座上预留长圆孔安装位，可根据现场输送机架的实际安装孔位调整横向与纵向位置，适配不同高度的机架安装面，安装时仅需将两端支座固定在输送机两侧的架体上，保证清洁执行端与皮带表面的接触压力处于合理区间即可。清洁执行端采用负压吸附配合刮擦的复合清洁结构，下部的圆形清洁盘贴合皮带工作面，盘体边缘设置柔性密封裙边，避免清洁过程中扬尘外溢，盘体中部连接弯头式负压通道，可外接厂区集中负压系统或者独立工业吸尘器，将刮擦下来的残屑、粉尘直接抽吸走，避免二次落回带面。

　　清洁盘的上方设置高度调节机构，通过带刻度的调节螺杆可以精确控制清洁盘与皮带表面的贴合间隙，针对不同厚度的皮带、不同粘黏程度的残留物料，可以灵活调整接触压力：针对表面光滑的PVC轻型皮带，可适当降低接触压力，减少裙边与带面的摩擦损耗；针对表面有防滑纹理的橡胶工业皮带，可适当调高接触压力，保证纹理缝隙内的残留物料能被有效刮除。承载梁上还设置了多组可调式限位挡块，可根据皮带运行过程中的跑偏量调整挡块位置，避免清洁机构在皮带长期运行中出现位置偏移，保证清洁区域始终覆盖皮带的有效工作面。

　　整套机构的动力传递采用随动式设计，清洁盘的旋转动力无需额外配置独立电机，可通过接触轮从运行的皮带表面取力，当皮带向前运行时，接触轮依靠摩擦力带动传动杆系转动，进而驱动清洁盘低速旋转，这种取力方式不仅省去了额外的动力布线成本，还能让清洁盘的转速与皮带运行速度自动匹配，皮带运行速度越快，清洁盘的旋转擦拭速度也同步提升，始终保持稳定的清洁效率，不会出现因速度不匹配导致的清洁漏区。在承载梁的侧面还设置了快拆式检修结构，当需要更换清洁盘的刮擦片或者密封裙边时，无需拆卸整套机构的安装支座，仅需松开侧面的快拆锁扣即可将清洁执行模块整体取下，大幅缩短日常维护的停机时间。

　　从安装边界来看，这套清洁机构的横向安装尺寸严格匹配对应固定宽度的输送机，跨梁长度比对应皮带宽度宽出120mm，预留两端支座的安装调节空间，整体竖向高度不超过220mm，不会与输送机上方的物料导流板、检测传感器等原有附属部件产生安装干涉，机构底部距离输送机架的安装面最小预留30mm的间隙，方便日常清理机架表面积尘。针对不同行业的使用需求，清洁盘的刮擦部件可更换不同材质：食品加工场景可采用食品级硅胶刮片，避免对输送的食品物料造成污染；物流分拣场景可采用耐磨尼龙刮片，应对快递包裹残留的胶痕、纸屑等顽固污渍；矿山、建材等重工业输送场景可更换硬质合金刮片，处理带面粘附的矿粉、砂浆等硬质残留。

　　在实际运行过程中，这套清洁机构可实现输送机不停机在线清洁，相比传统的停机人工清洁，单条输送线每月可减少4-6小时的停机清洁时间，同时稳定的清洁压力可避免人工清洁时力度不均导致的皮带局部磨损，经现场实测，加装该清洁机构后，皮带表面的残留物料清除率可达95%以上，输送带的整体使用寿命可延长15%左右，同时大幅减少清洁岗位的人工投入，尤其适合长周期连续运行的自动化输送产线使用。结构设计上充分考虑了现场加装的适配性，所有调节位置都设置了明显的对位标识，现场安装人员无需复杂的测量工具即可完成位置校准，所有转动部位都设置了密封式轴承，可适应多尘、潮湿的复杂车间环境，长期运行无需频繁加注润滑脂，降低后期维护成本。
