可手动调高度的皮带清洁刷装置结构

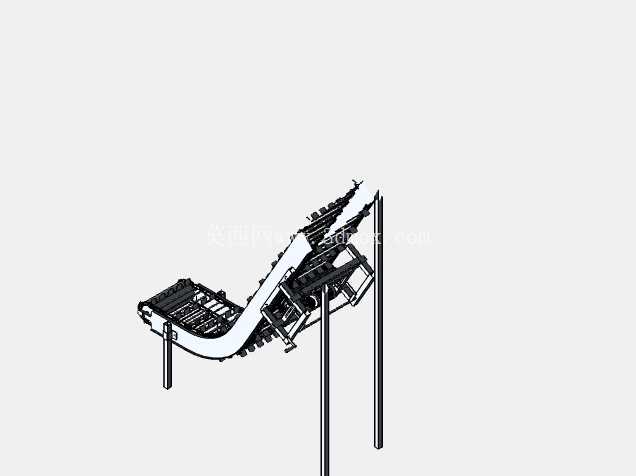

　　在食品加工尤其是奶酪板烧这类预制食材处理的输送环节，皮带表面残留的食材碎屑、粘附的加工余料如果不及时清理，不仅会造成后续输送物料的交叉污染，长期堆积还会磨损皮带表层、增大输送辊的运行阻力，甚至引发皮带跑偏的故障，这款皮带清洁装置就是针对这类倾斜输送段的清洁需求设计的。从结构布局来看，整套装置依托倾斜输送机的机架侧边做安装固定，不需要额外搭建独立的支撑框架，安装时只需要对应输送段的回程皮带位置，将支撑立柱通过螺栓锁紧在输送机的侧梁预设安装孔位上即可，适配的安装边界要求输送段侧梁预留的安装空间宽度不超过150mm，支撑立柱的高度调节行程覆盖120mm范围，能够匹配不同厚度、不同张紧程度的皮带工作面间隙要求。

　　装置的核心清洁部件是横向布置的滚刷组件，滚刷的刷毛采用耐磨损、符合食品接触要求的尼龙材质，刷毛长度根据皮带表面的凹凸纹理做了适配，既能够深入皮带表面的细微纹路扫出嵌合的碎屑，又不会因为刷毛过硬刮伤皮带的橡胶表层。手动调节结构采用丝杆锁紧的方式，不需要额外配置气动或者电动驱动元件，现场运维人员只需要松开立柱上的锁紧手柄，上下滑动刷体的安装支架，将滚刷与皮带表面的接触压力调整到合适区间后重新锁紧紧固手柄即可完成高度调节，这种纯机械的调节方式可靠性极强，在潮湿、多食材碎屑的加工环境下不会出现电气元件受潮失灵的问题，日常维护只需要定期拆下滚刷做冲洗消毒即可，不需要复杂的拆解流程。

　　从输送线适配性来看，这款清洁装置专门针对倾斜布置的挡边皮带做了结构优化，刷体的安装角度可以随倾斜段的皮带倾角做小范围的铰接调整，保证滚刷的整个工作面都能和皮带表面均匀贴合，不会出现两端接触压力不均导致的局部清洁不到位问题。在实际运行过程中，滚刷的转动方向与皮带回程运行方向呈反向设置，不需要额外配置独立的驱动电机，依靠皮带与刷毛之间的摩擦力就可以带动滚刷转动，扫落的碎屑会直接掉落到装置下方预设的收集槽内，不会掉落到车间地面造成二次污染。

　　设计过程中特意规避了复杂的传动结构，整套装置的运动部件只有滚刷的转动副和高度调节的滑动副，没有易损的精密传动零件，在食品加工车间定期冲洗的环境下，所有金属结构件都采用304不锈钢材质制作，支撑立柱、安装支架的表面都做了钝化处理，不会因为长期接触水汽、食材酸碱成分出现锈蚀脱落的问题。安装尺寸方面，整套装置的横向宽度匹配常规400mm、500mm宽度的食品输送皮带，支撑立柱的中心距可以根据现场机架的实际孔位做±30mm的微调，不需要对原有输送机的机架做切割、焊接等二次加工，现场安装的单台作业时间不超过半小时，非常适合现有老旧输送线的清洁改造升级，也可以直接配套在新做的奶酪板烧加工输送线的回程段，作为标配的清洁组件使用。在实际使用场景中，除了奶酪板烧加工线，这类结构也可以适配其他有表面清洁需求的轻型皮带输送场景，比如烘焙食品输送、果蔬分选输送等环节，只需要根据输送物料的特性更换对应材质的刷毛即可，整体结构的通用性较强，建模过程中所有的安装孔位、配合公差都按照常规输送机的设计标准做了参数化设置，结构设计人员可以直接根据自身的输送线宽度、倾角参数调整对应尺寸，不需要重新做整体的结构校核。
