三十公斤级垂直旋转格斗竞技机器人

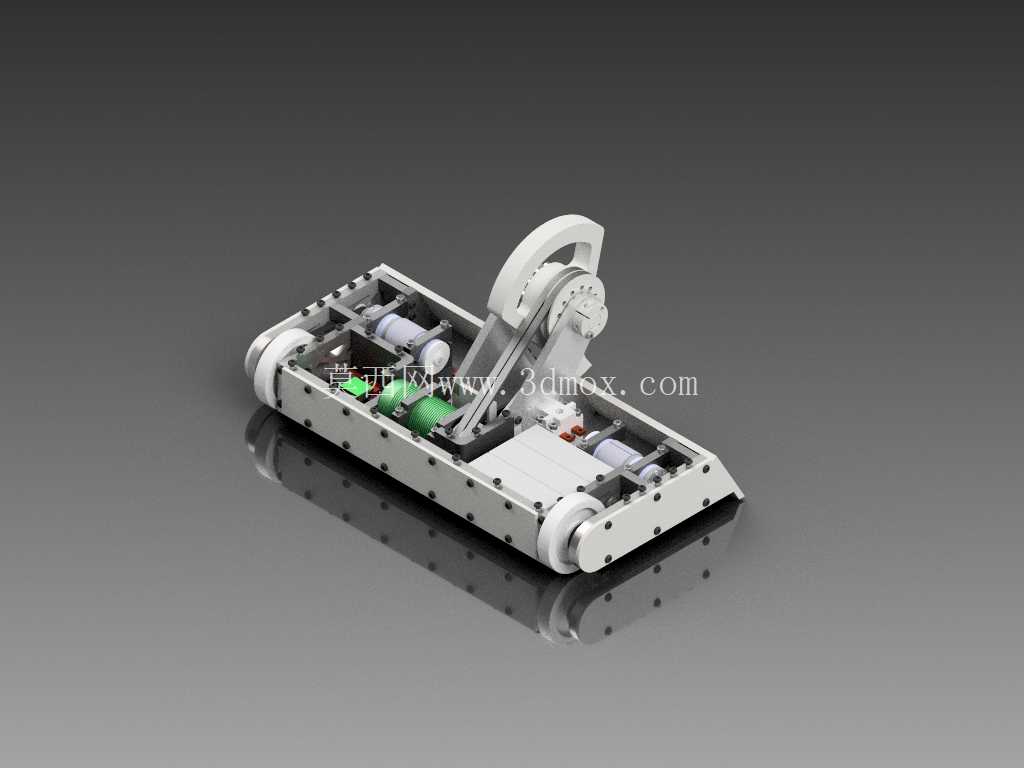

　　这套三维结构围绕三十公斤级竞技对抗机器人展开，核心机构是位于车体前部的垂直旋转打击器。整机采用低矮、紧凑的履带式移动底盘，底盘框架由多块板材和连接立柱组成，外侧布置连续防护板，内部集中容纳驱动轮系、动力元件、电池、张紧结构和武器支撑座。从工程建模角度看，这类设备并不是普通展示机器人，而是面向机器人格斗赛事、工程对抗训练、高校机器人竞赛和机械创新验证的专用移动平台，重点考察移动稳定性、武器动能传递、整车抗冲击能力以及赛后快速维护性。

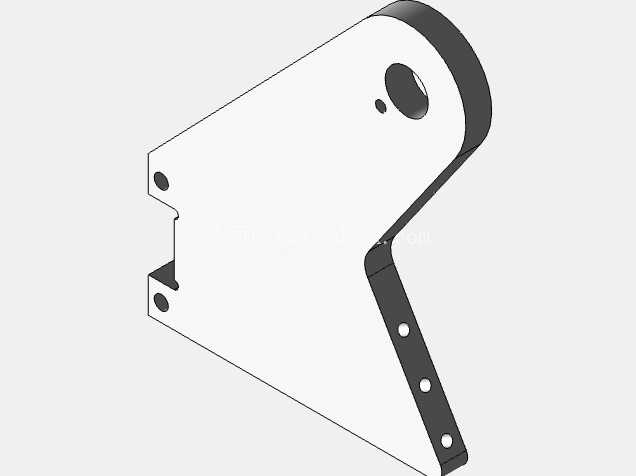

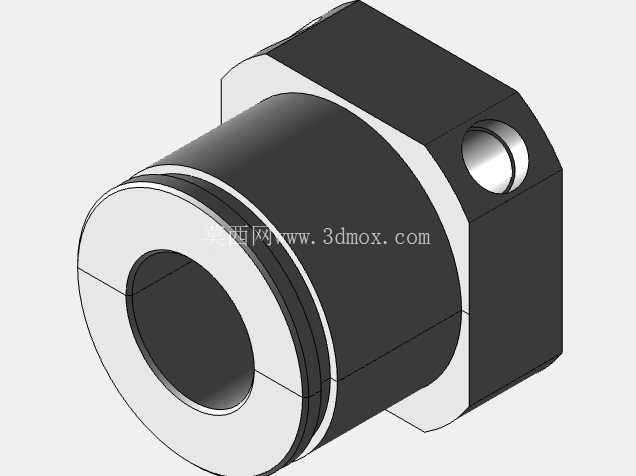

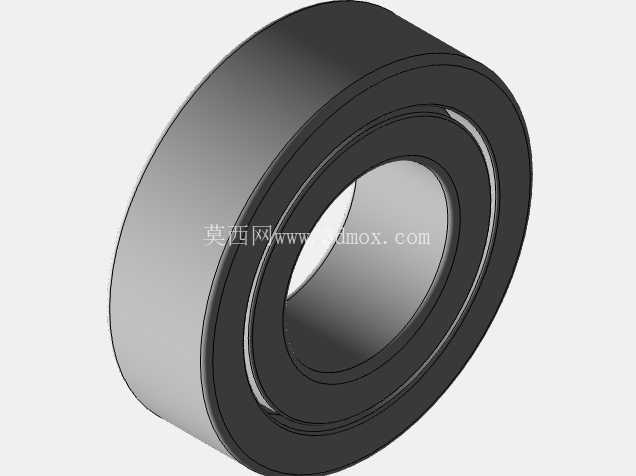

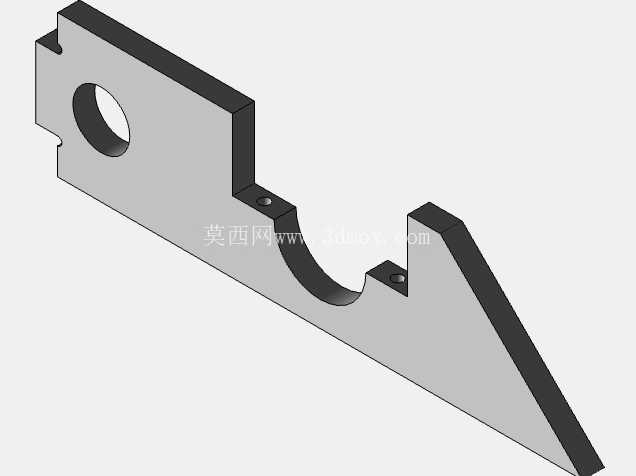

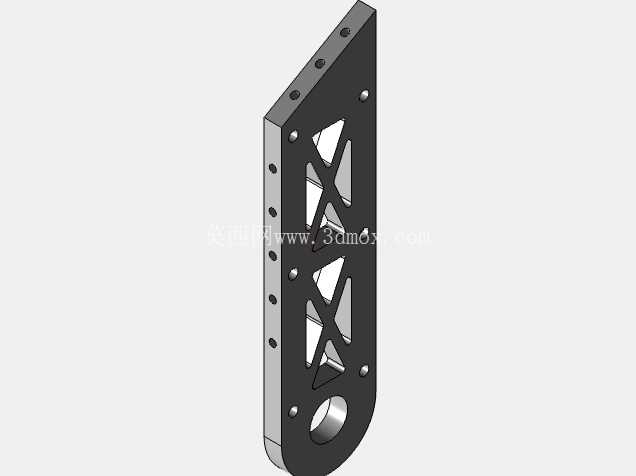

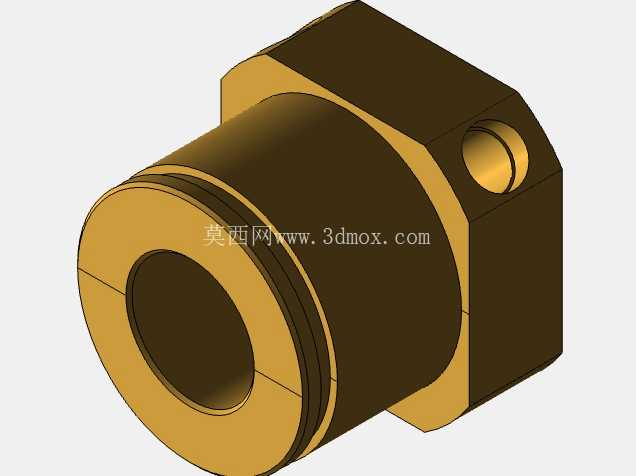

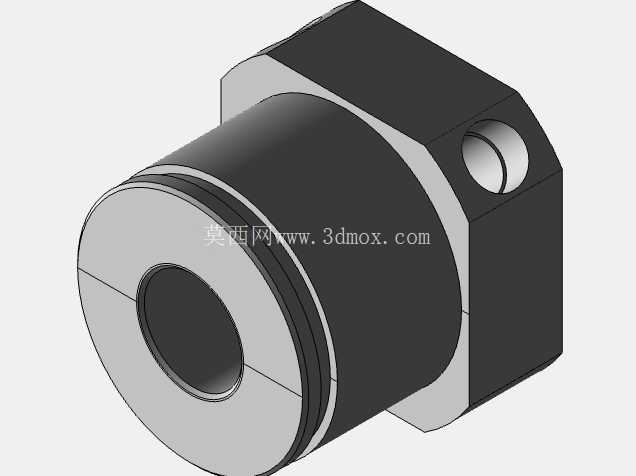

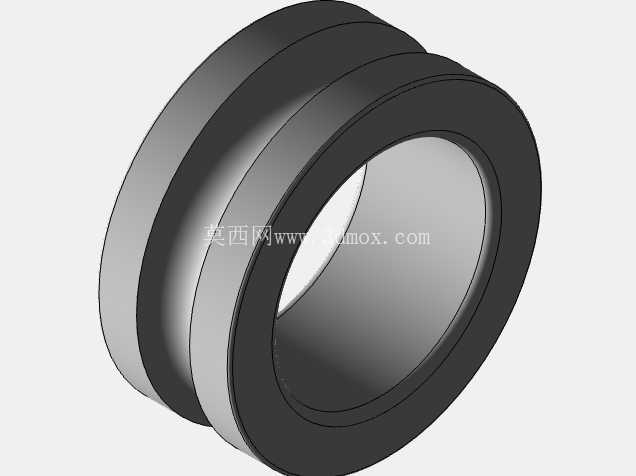

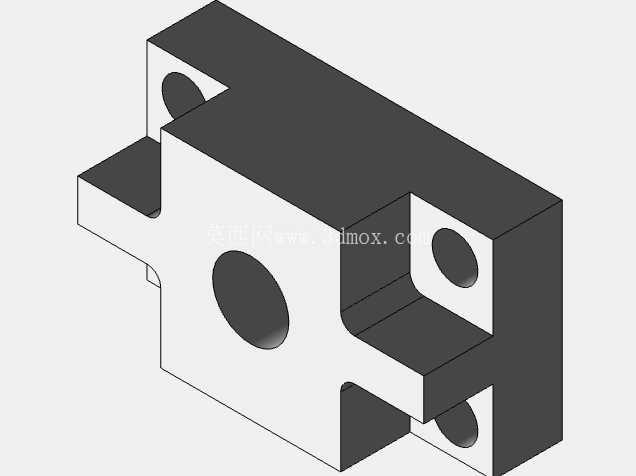

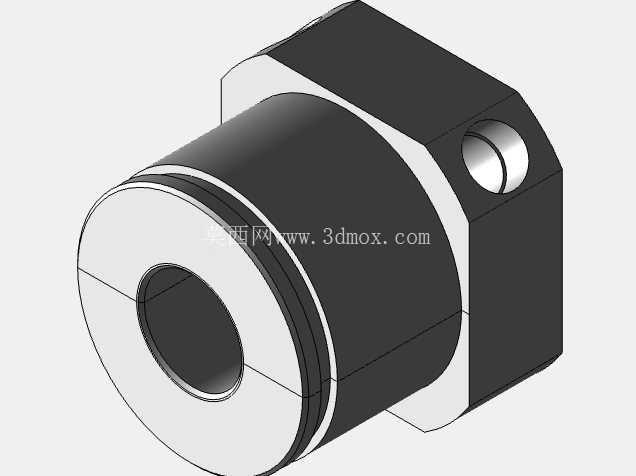

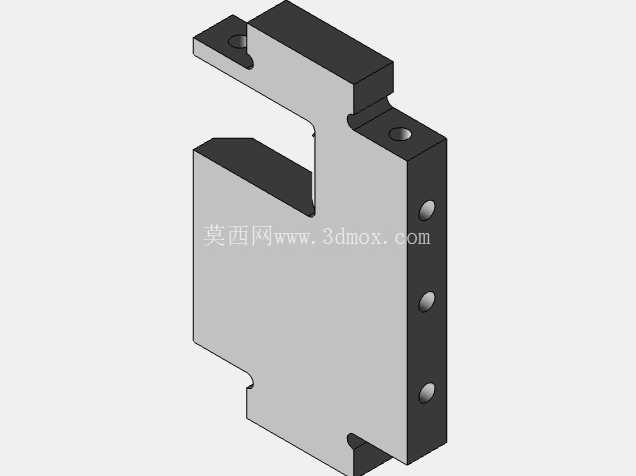

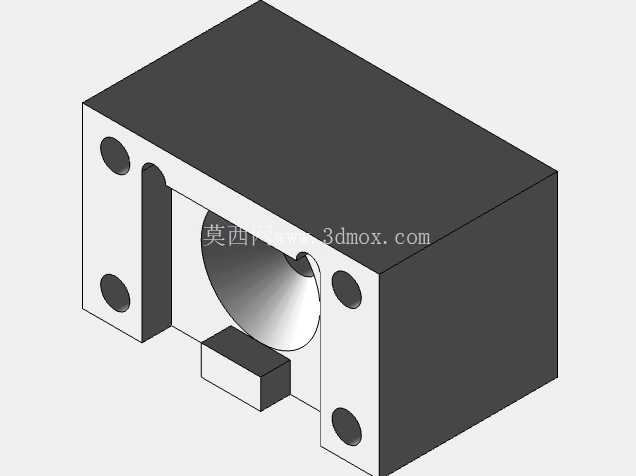

　　垂直旋转武器是整机最突出的功能单元。其旋转臂通过支撑座安装在底盘前端，工作时绕近似竖直方向的轴高速转动，端部形成较大的打击半径。与水平旋转武器相比，垂直旋转结构在接触对手时更容易把冲击载荷导入车体上部或侧边，同时武器臂的抬升姿态也能配合底盘前楔板形成挑掀、撞击和侧向扫击。模型中可以看到武器支座采用双侧立板夹持方式，旋转件与支座之间保留了清晰的装配间隙，支撑轴、轴承位、紧固件和动力传递路径均有体现。这样的布置有利于把武器反冲力分散到底盘主梁，而不是集中在单一薄板上。

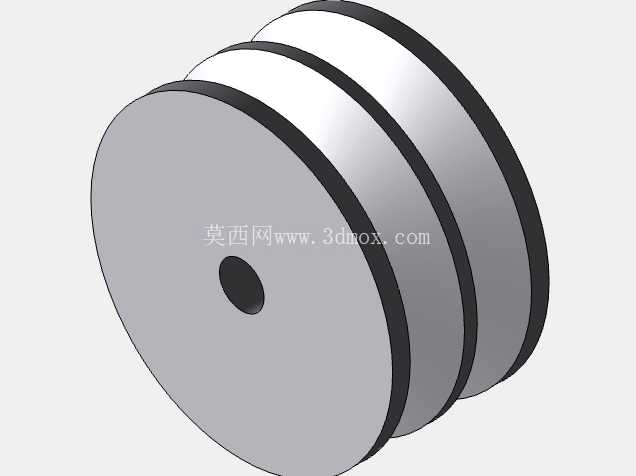

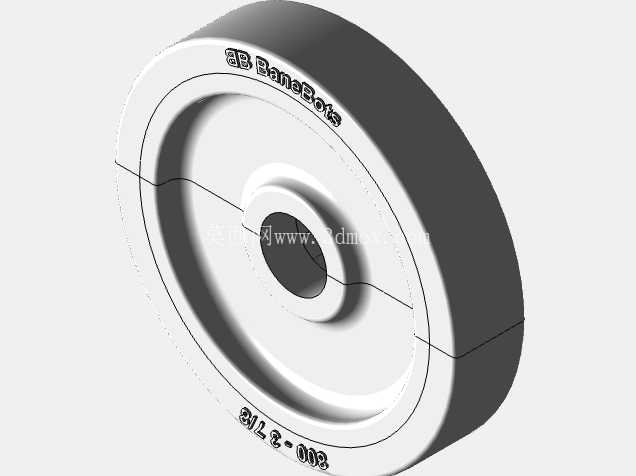

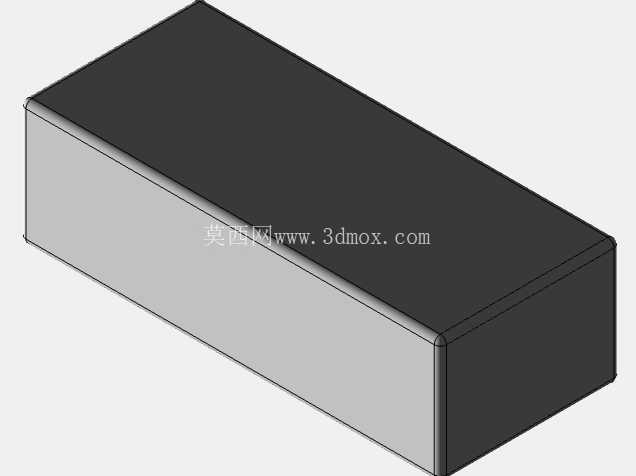

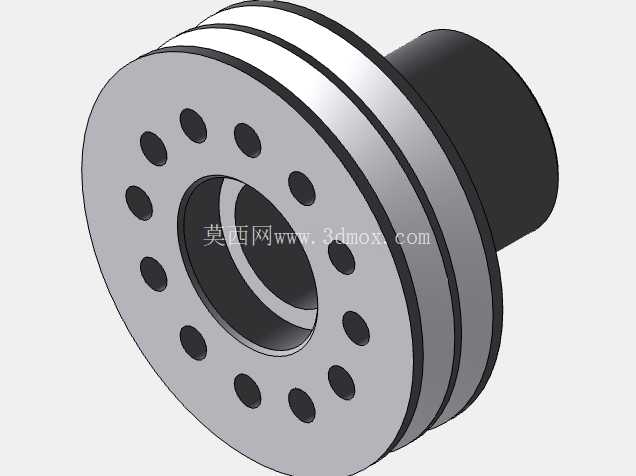

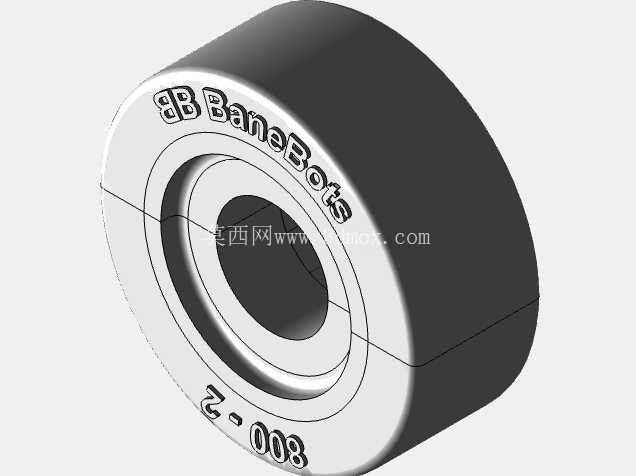

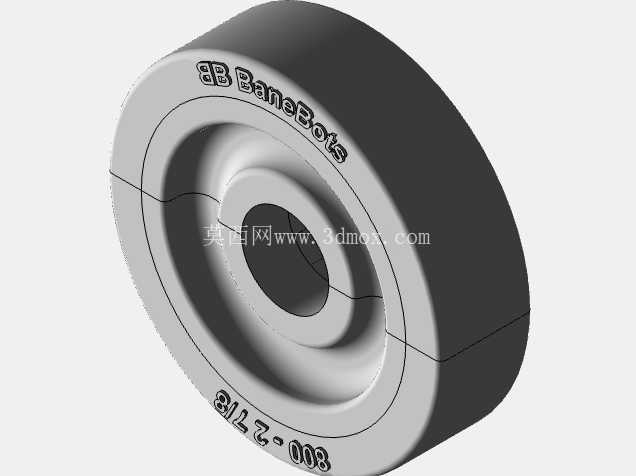

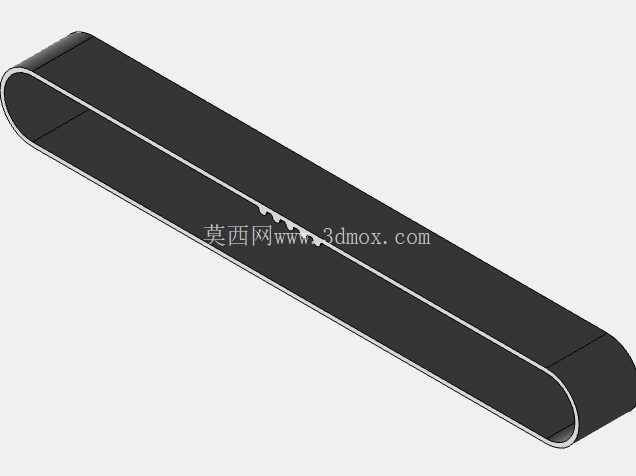

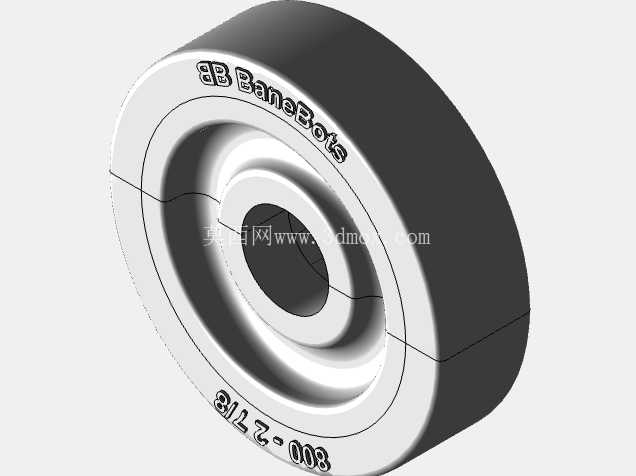

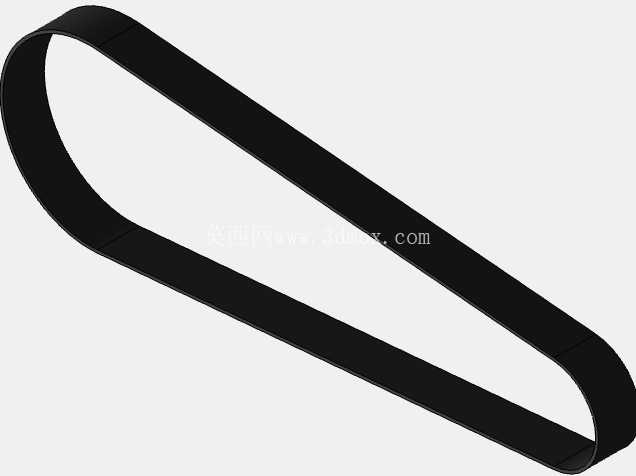

　　底盘设计明显服务于对抗场景。车体前后设置楔形轮廓，前部下压板较低，便于插入对手底部；后部同样保留斜向护板，减少被追尾或顶掀时的暴露面积。履带位于车体两侧，驱动轮、导向轮和支撑轮沿底盘长度方向排布，履带包络与车身侧板之间留有维护空间。履带式行走方案在三十公斤级别中具有接地面积大、起步抓附稳定、抗侧向推挤能力强的特点，适合在封闭竞技场内进行短距离加速、转向和贴身对抗。底盘内部元件采用分层和分区布置思路，电池与驱动部件靠近车体中心，武器动力及传动件靠近前端执行机构，使重心尽量落在履带支撑区域内。

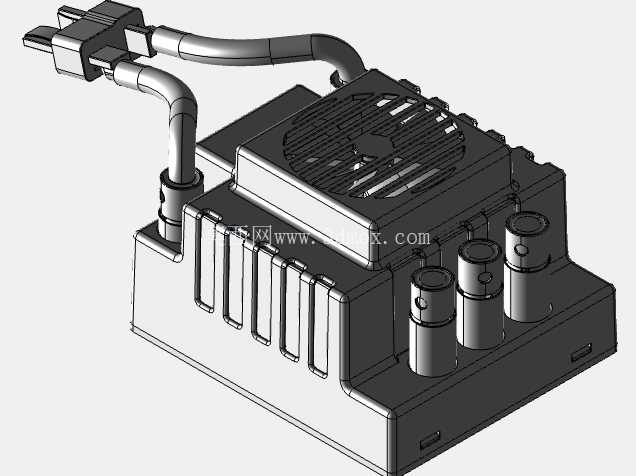

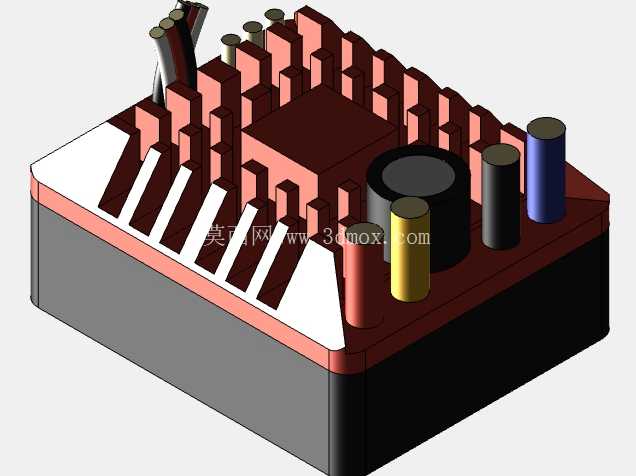

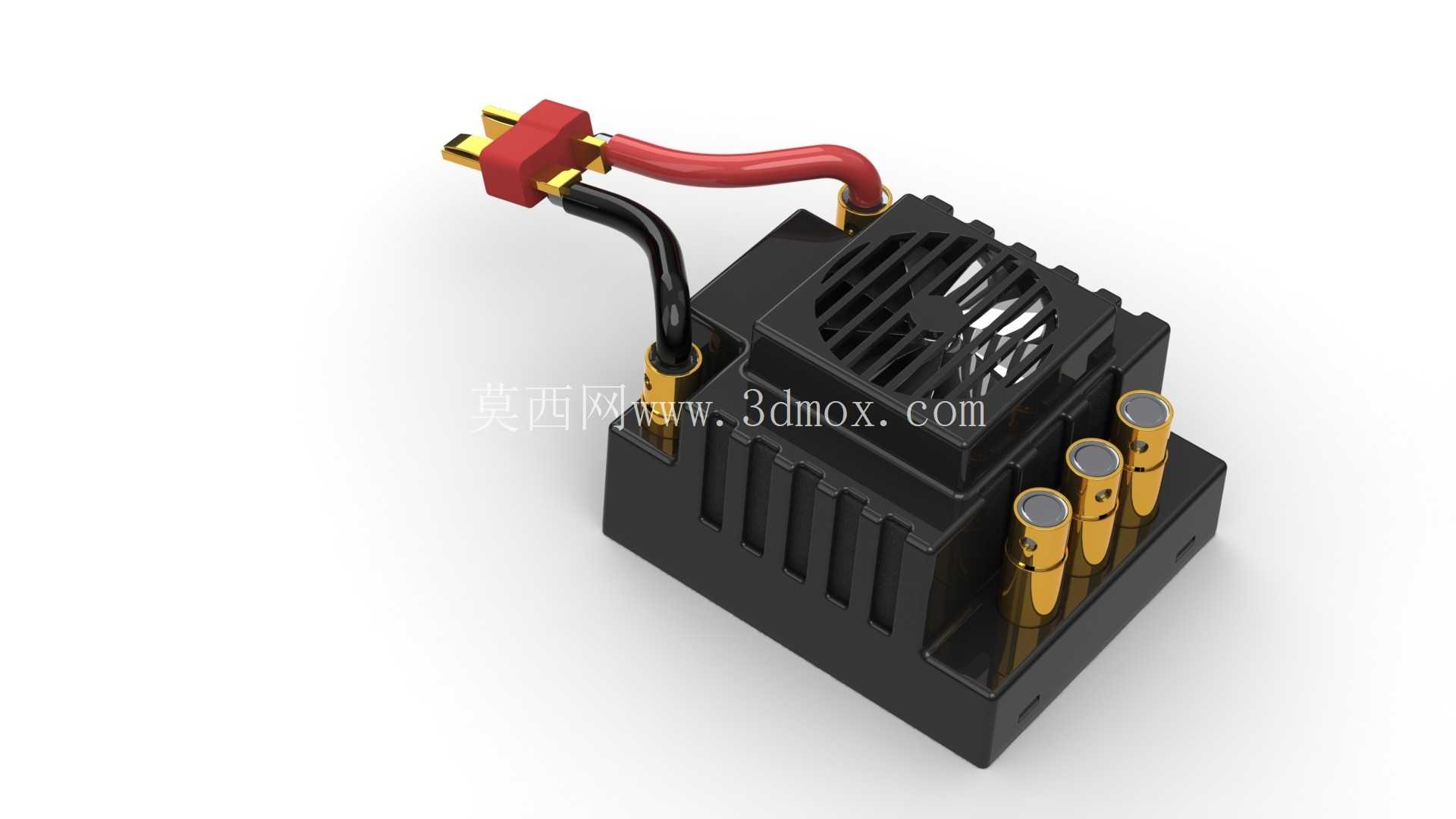

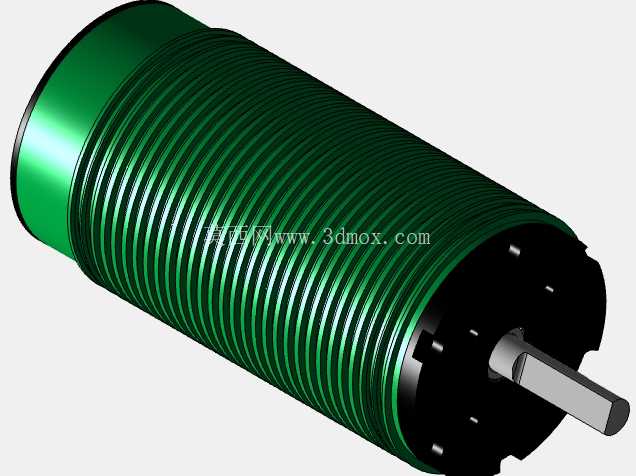

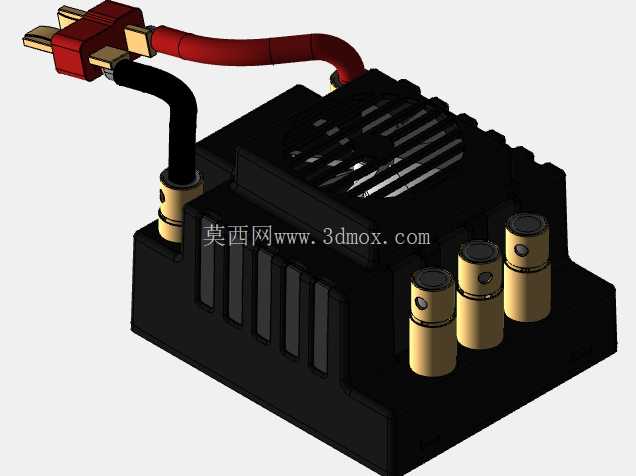

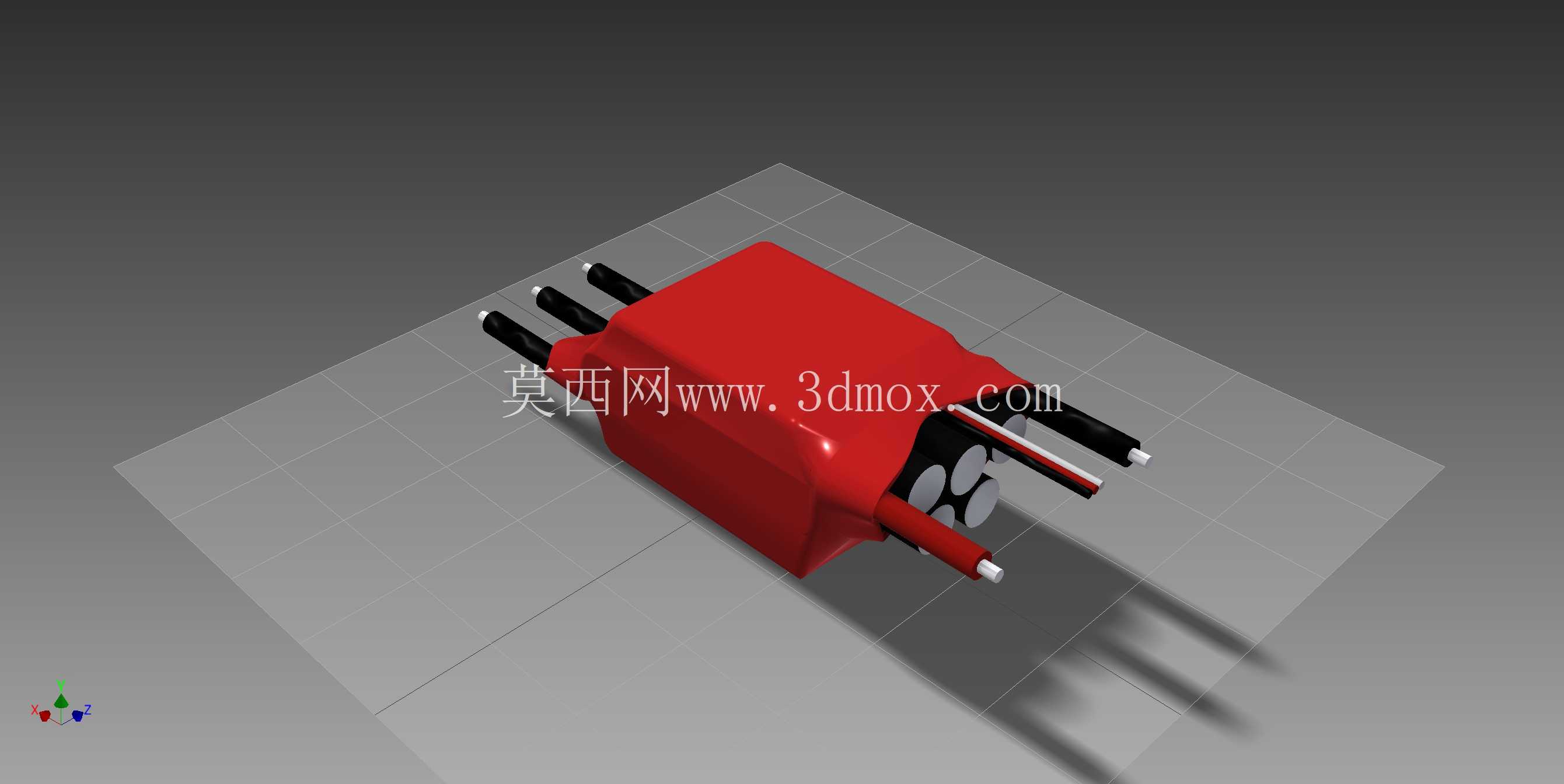

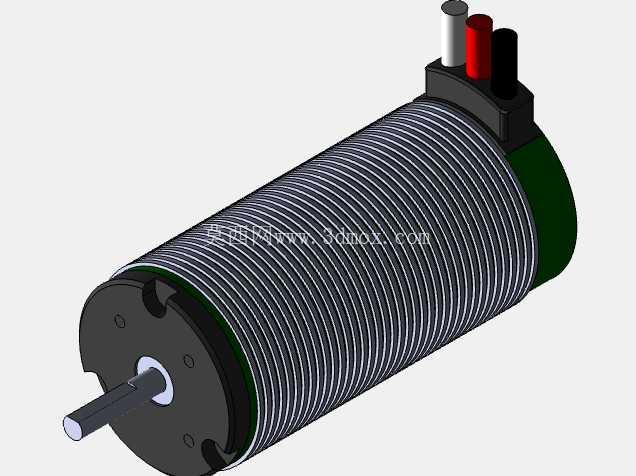

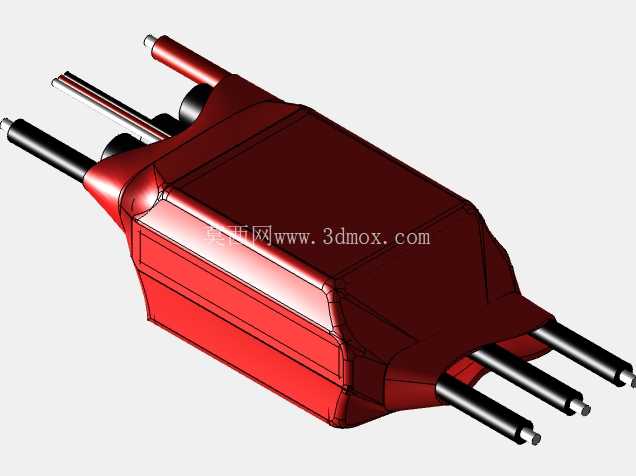

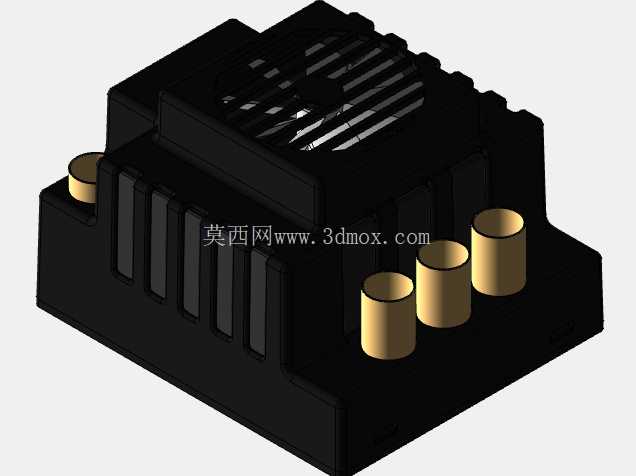

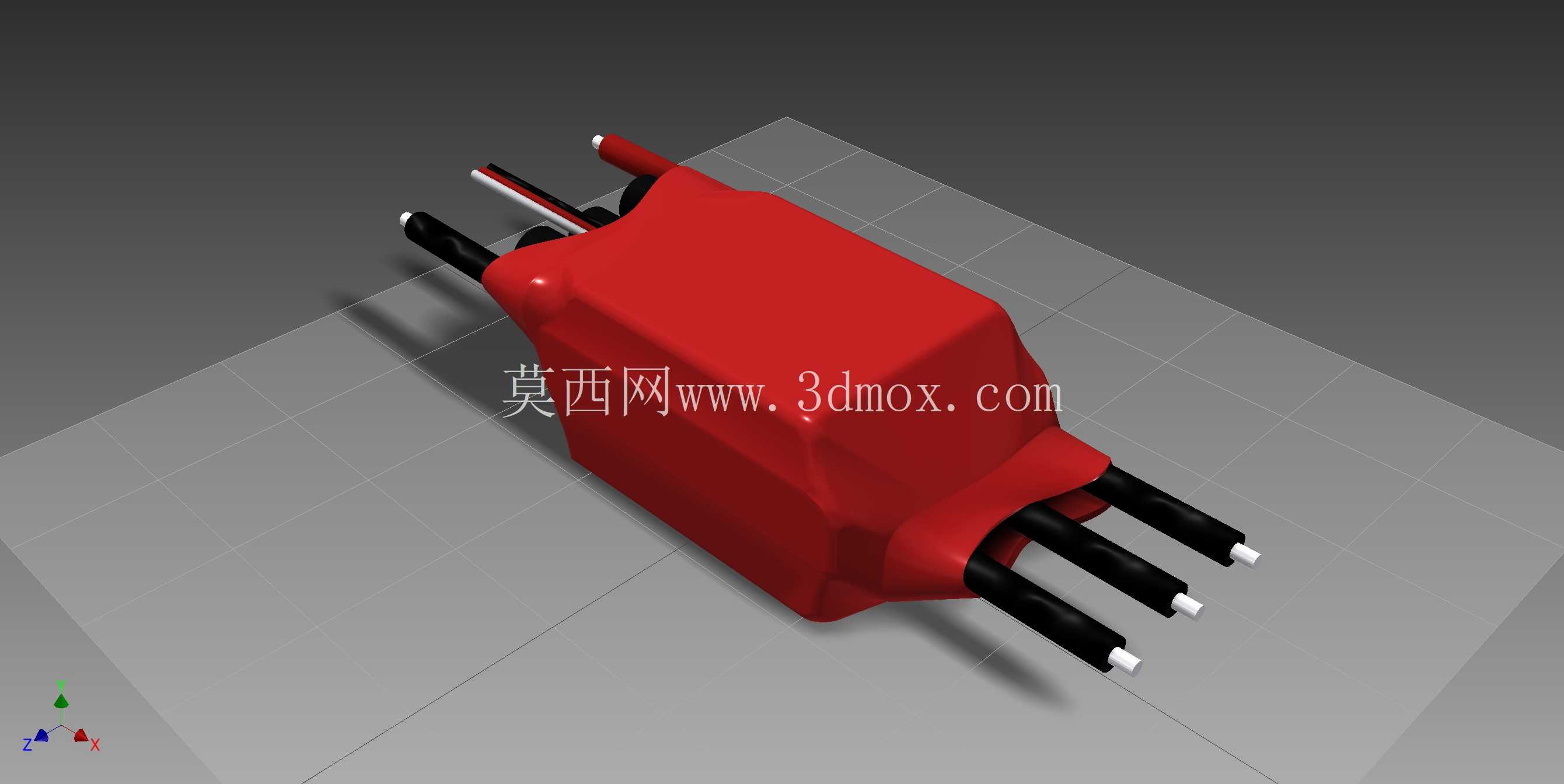

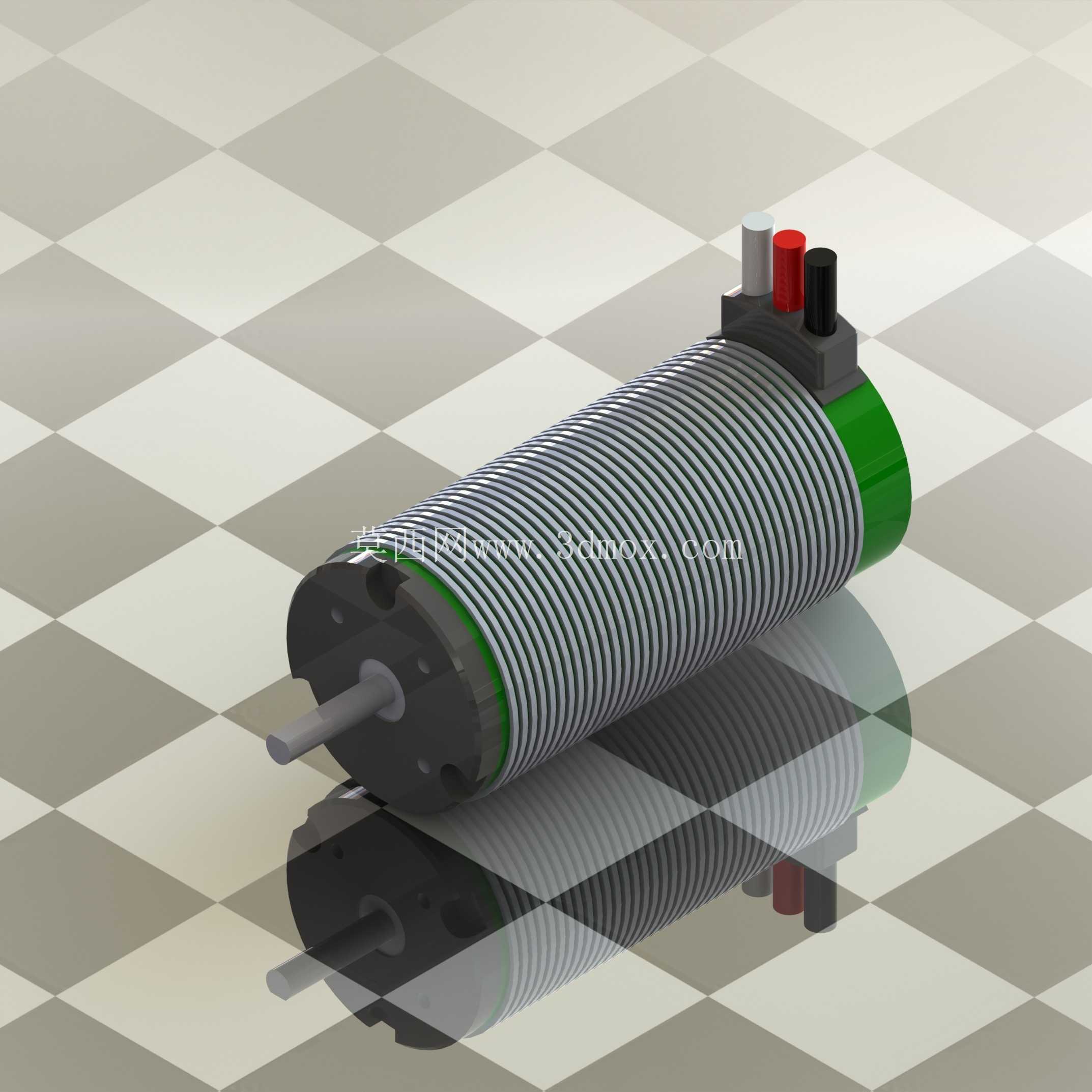

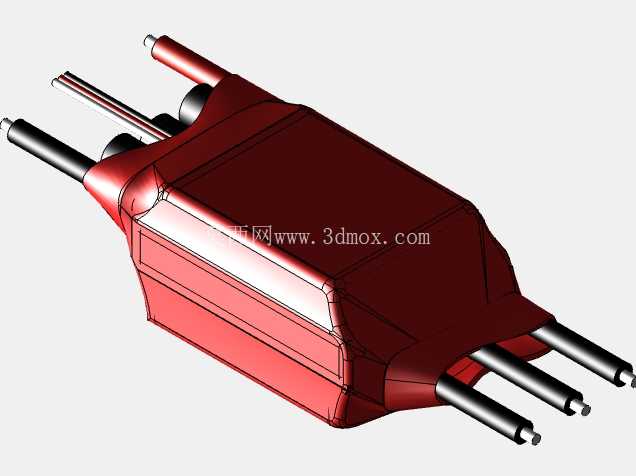

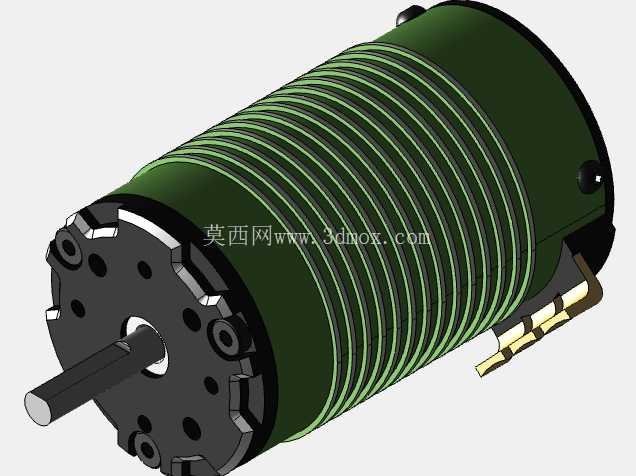

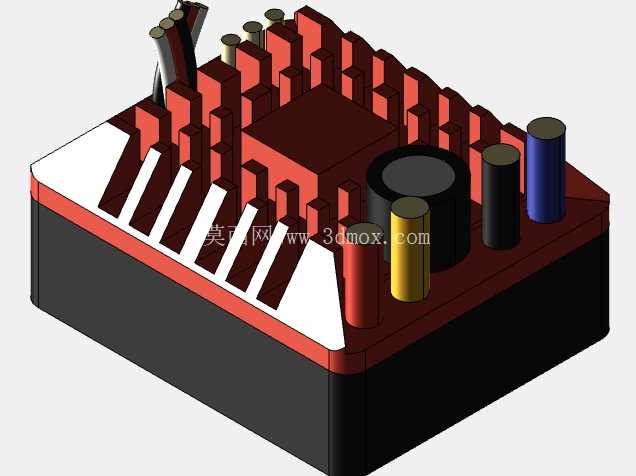

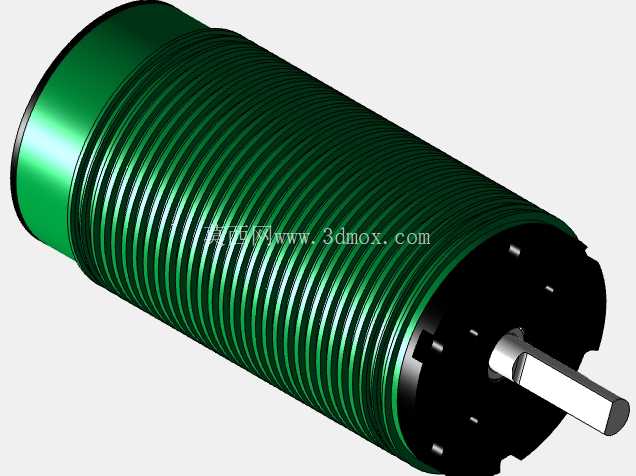

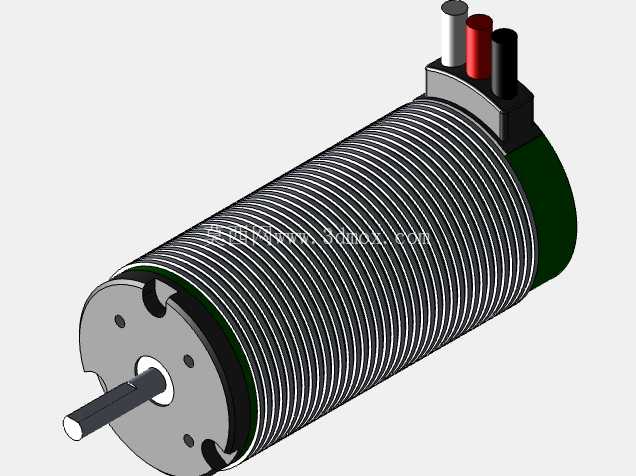

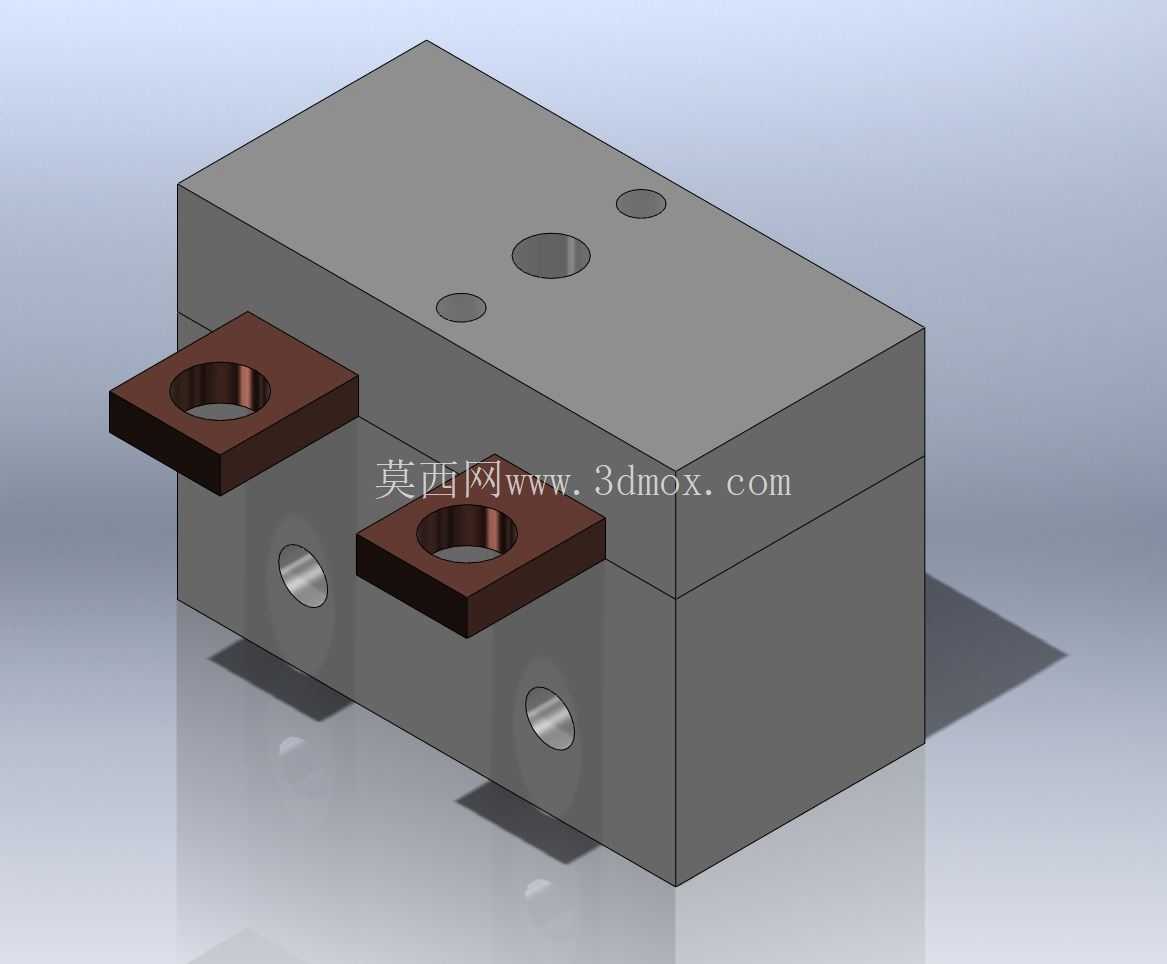

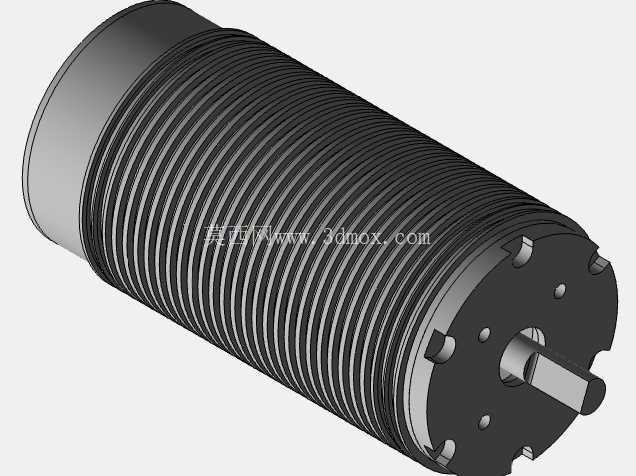

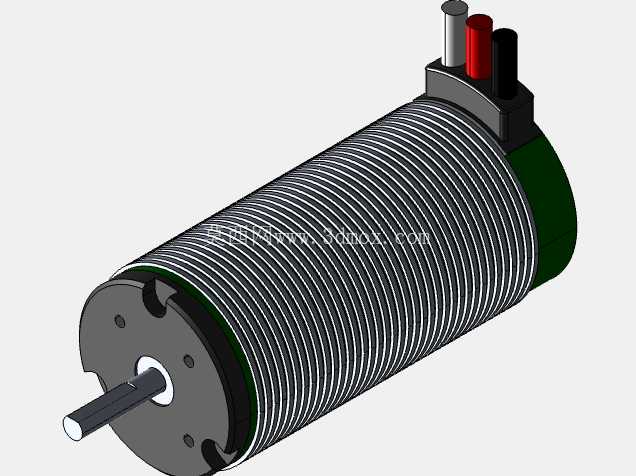

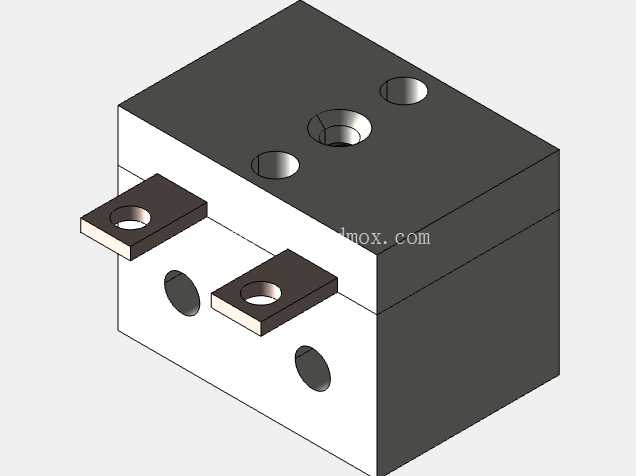

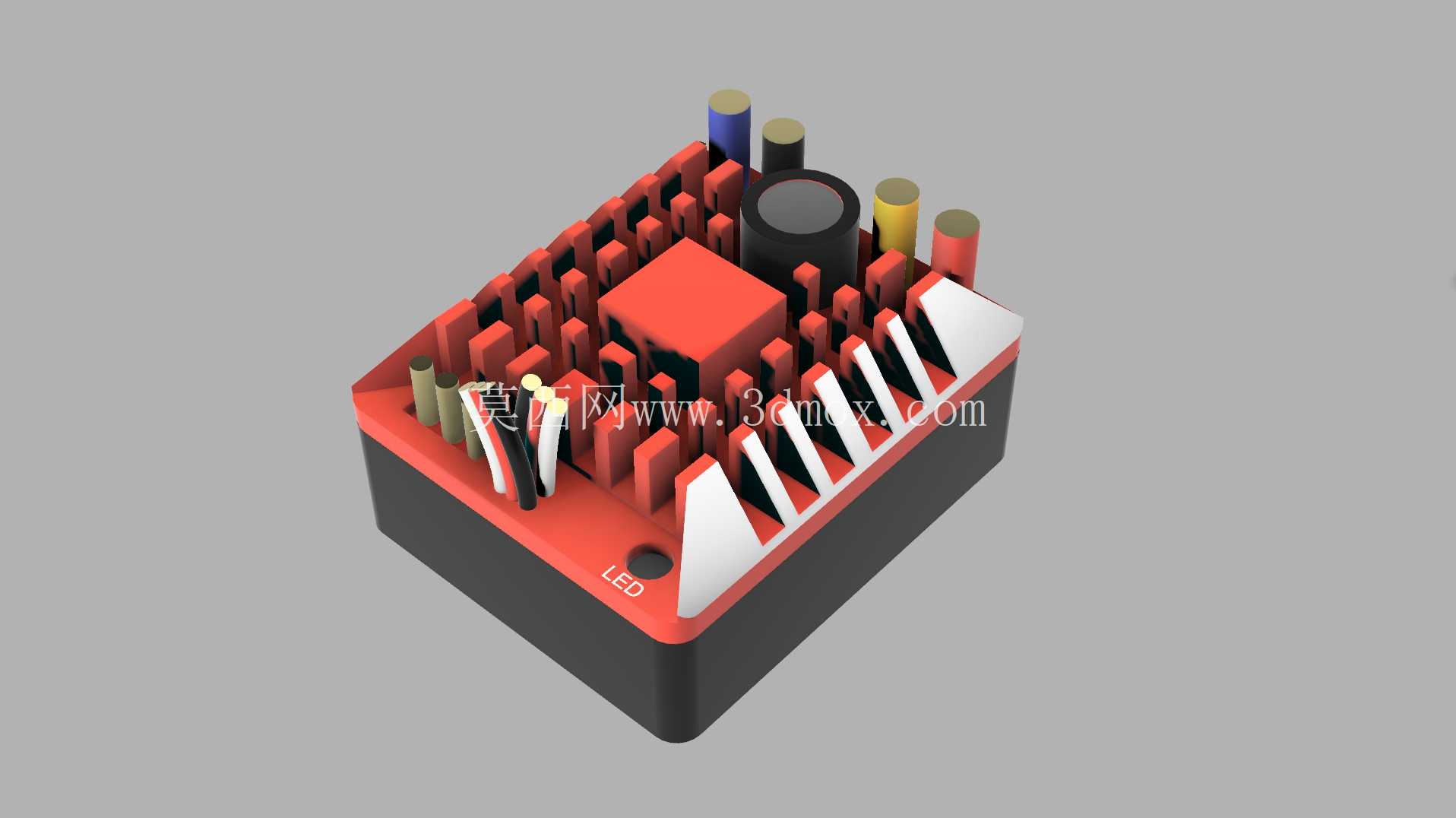

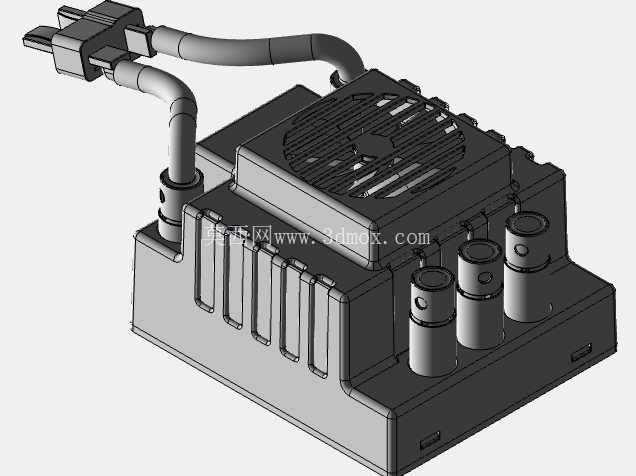

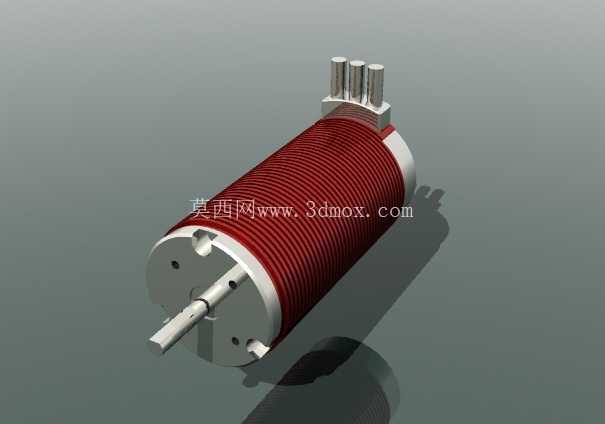

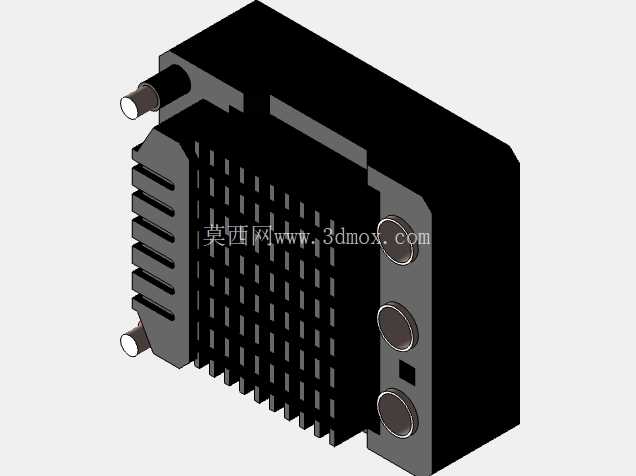

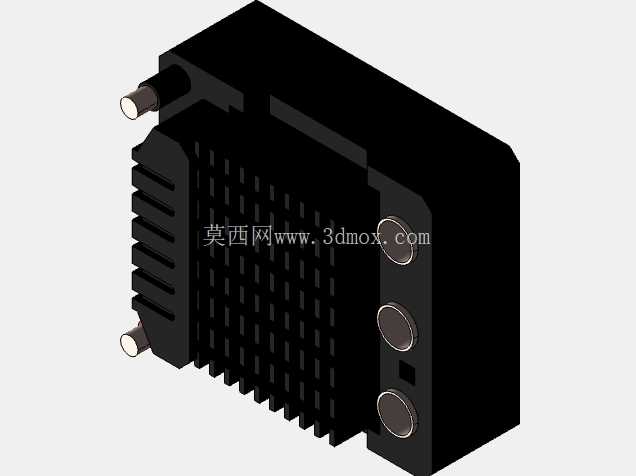

　　从外形尺寸与安装边界看，整机长度主要由底盘前后楔板和履带包络决定，宽度受两侧履带外缘限制，高度则由垂直旋转器支座和旋转臂最高点控制。建模时需要重点校核三个边界：一是旋转臂在全周运动范围内不得与底盘前护板、履带前端或紧固件发生干涉；二是武器支座底部与底盘框架的连接面要具备足够螺钉排布空间，避免维护工具无法进入；三是电池、电调、电机等内部元件在车体受冲击后不能侵入履带运行空间。车体上盖和侧板采用可拆卸思路，适合赛后检查传动件、更换受损护板和快速调整武器间隙。

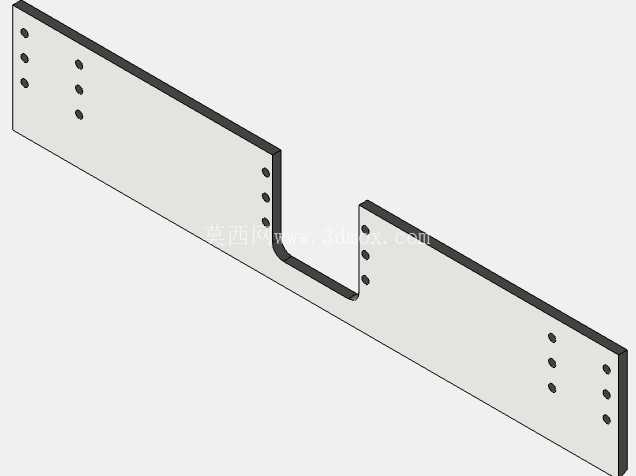

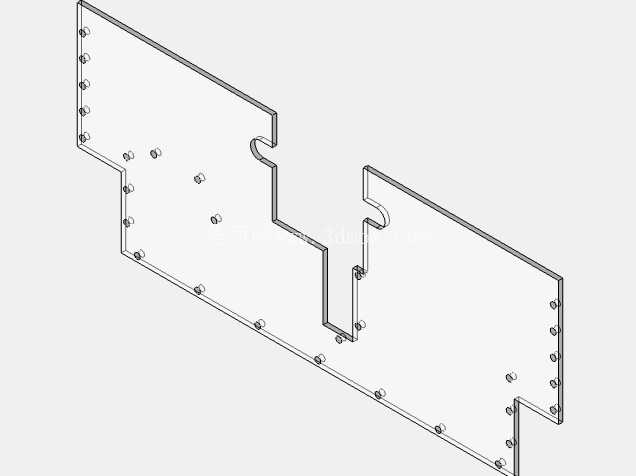

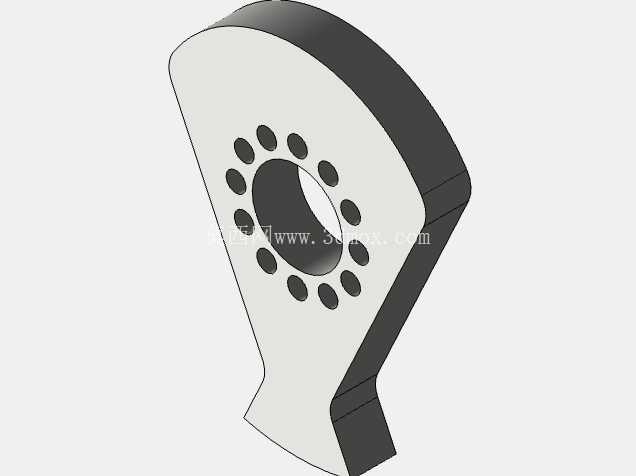

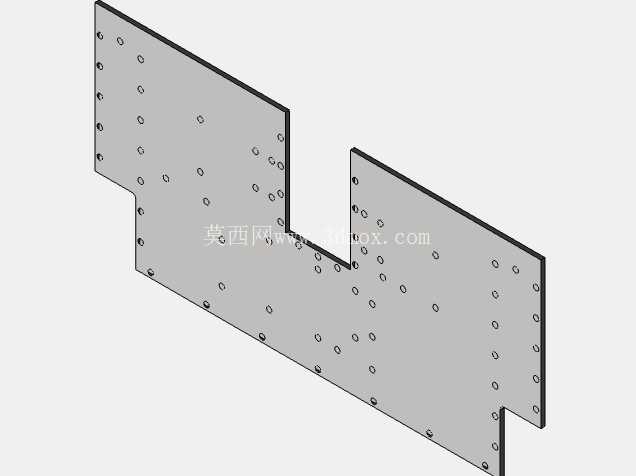

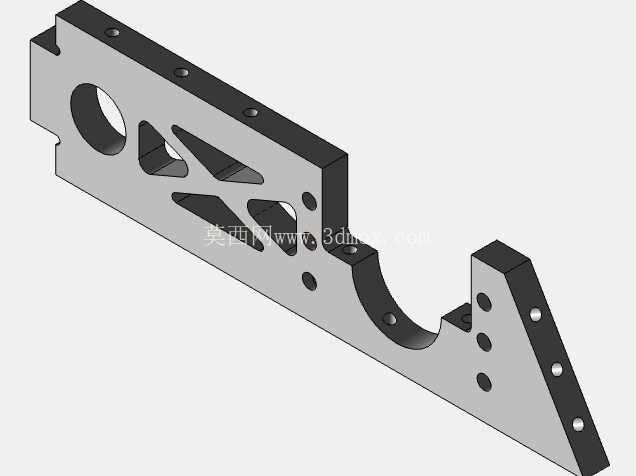

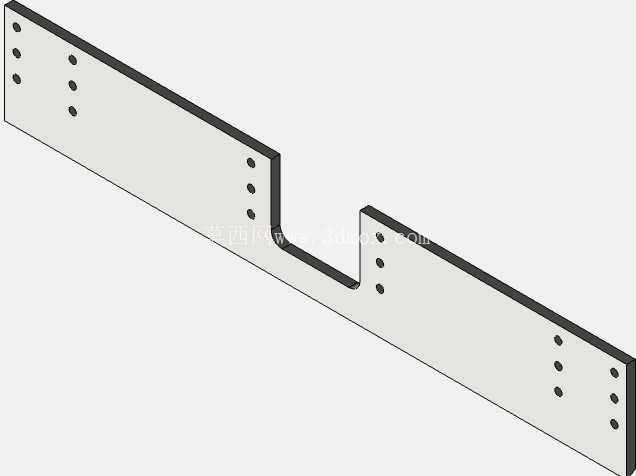

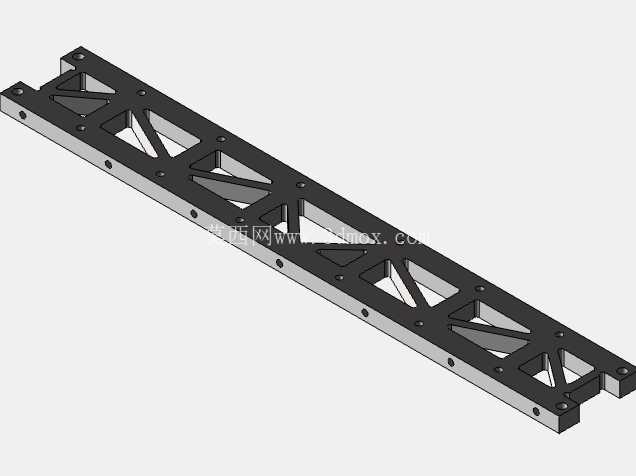

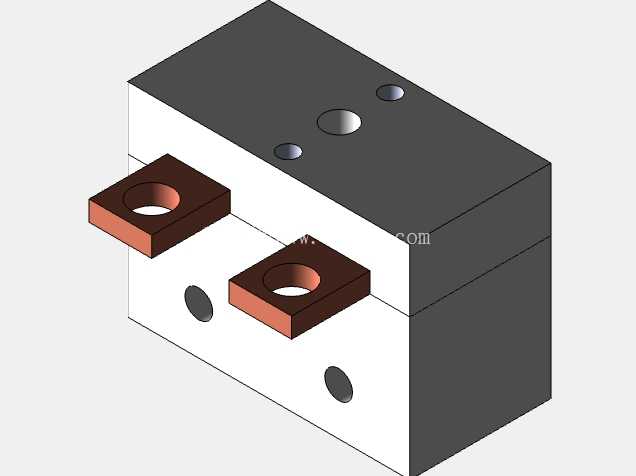

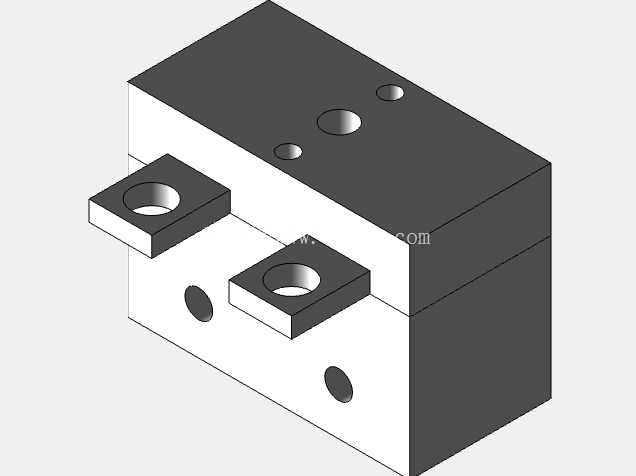

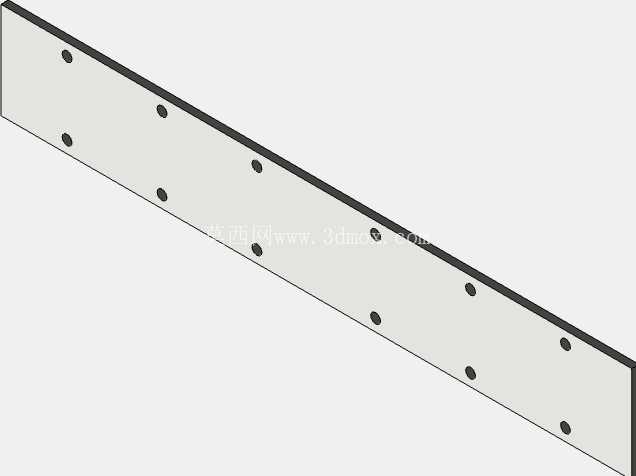

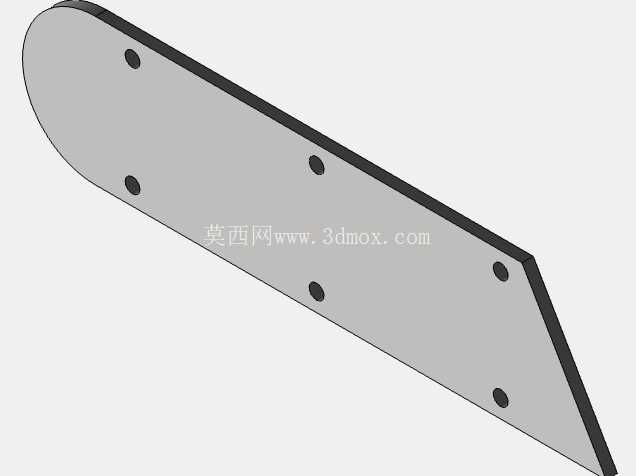

　　结构细节上，底盘框架多处使用螺钉、螺母块和定位立柱连接，这种方式比整体焊接更适合竞赛迭代。竞技机器人在比赛中常出现护板变形、履带脱开、武器轴承受冲击、紧固件松动等问题，可拆卸框架能让维护人员直接拆开局部区域，而不必破坏整车主体。前楔板与侧护板形成连续外轮廓，既可以引导对手武器滑开，也能保护内部线缆和动力元件。武器旋转臂采用大圆弧外形，端部质量集中，有利于在有限转速下储存转动惯量；支座附近则保留较宽的连接根部，以降低冲击弯矩对轴座的影响。

　　在实际用途上，该结构可用于中量级格斗机器人方案验证，也可作为机器人机械结构课程、竞技机器人社团和工程训练项目的参考对象。设计时不能只追求武器外观，还需要同时考虑履带张紧、整车配重、武器启动扭矩、电气元件散热、碰撞后维修便利性以及运输时的外形限制。模型把底盘、履带、武器支架、旋转臂、动力件和防护板之间的装配关系完整呈现出来，便于结构设计者检查零件层级、运动空间和连接方式，也为后续工程图拆件、板材加工、标准件选型和实物装配提供了清晰的三维基础。
