FRC赛事专用定制Swerve转向轮组结构

　　这套转向轮组结构是面向FRC机器人竞赛场景开发的专用行走转向单元，核心解决竞赛场景下机器人全向移动的快速响应、高负载传动以及紧凑空间内的布局需求。在FRC赛事的对抗场景中，机器人需要在有限的场地区域内完成急停、横移、原地转向、斜向穿插等复杂走位动作，传统的差速转向结构无法满足多自由度移动的需求，而这套定制Swerve模块通过独立的转向与驱动传动链路设计，让单个轮组即可同时完成行进驱动与角度转向的独立控制，四个同规格模块组合后可实现底盘全向移动能力，适配赛事中抢球、对抗、路径规避等各类战术动作需求。

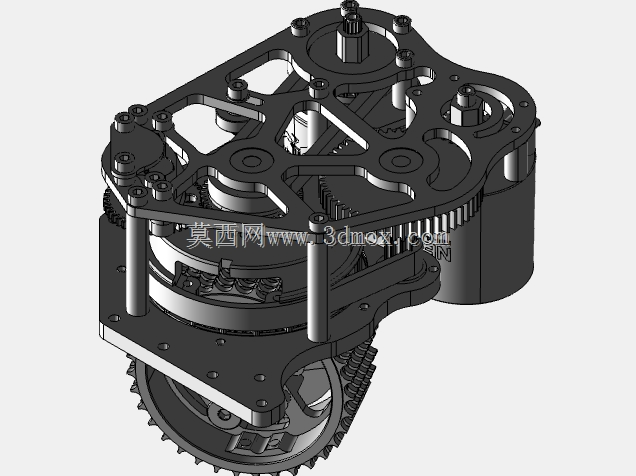

　　从结构设计逻辑来看，整个模块采用分层堆叠的布局思路，上层为转向传动齿轮组，中层为驱动动力传递链路，下层为行走轮体与安装基座，所有传动部件均内嵌于镂空的轻量化安装板之间，在保证结构刚性的前提下尽可能削减非受力区域的材料厚度，适配竞赛机器人对自重控制的严苛要求。转向传动部分采用多级齿轮减速结构，将舵机或转向电机的高转速低扭矩输出转换为低转速高扭矩的转向动作，保证轮组在带载转向时不会出现丢步、卡顿问题，齿轮啮合间隙控制在竞赛场景允许的公差范围内，避免转向回差影响走位精度。驱动传动部分通过同轴布局的动力传递路径，将驱动电机的动力传递至下层行走轮，轮体采用防滑齿形结构，适配赛事场地的高摩擦地面材质，保证急加速、急停时的抓地力，避免轮体打滑影响动作精度。

　　安装边界方面，整个模块采用法兰式安装接口，上层安装板预留了标准化的电机安装位与传感器固定孔位，可直接适配主流竞赛级电机与绝对值编码器，无需额外设计转接支架；模块整体外轮廓为类三角形布局，三个方向的固定孔位可直接与机器人底盘的铝型材框架或碳纤维护板连接，安装孔位的间距符合FRC机器人的通用搭建标准，可直接替换同类型的商用Swerve模块，无需重新调整底盘的安装孔位布局。轮体的下探距离经过精准计算，安装后模块底部与底盘安装面的高度差控制在常规竞赛机器人的底盘离地间隙范围内，不会出现轮体剐蹭场地凸起或底盘托底的问题。

　　在实际使用场景中，这套模块可承受竞赛过程中的瞬时冲击载荷，安装板的加强筋布局对应传动齿轮的受力点位置，在机器人发生对抗碰撞时，可将冲击力分散至整个安装框架，避免单个齿轮轴受力过大出现弯曲断裂。转向主轴采用双轴承支撑结构，上下两个轴承分别承受径向载荷与轴向载荷，即使轮组受到侧向撞击，也不会出现主轴偏移导致的齿轮脱啮问题。所有传动齿轮的齿形均经过优化，在保证传动强度的前提下降低啮合噪音，同时减少传动过程中的动力损耗，让电池的有限电量更多地用于行走动力输出，提升机器人的续航表现。

　　从结构细节来看，模块的走线槽预留于安装板的镂空区域，电机与编码器的线束可直接从板件空隙中穿出至底盘上层，避免轮组转向过程中线束被齿轮卷入或与轮体发生摩擦，线束固定点的位置经过反复验证，在轮组360度连续转向时不会出现线束拉扯、磨损的问题。轮体的固定采用快拆结构，在赛事间隙如果出现轮体磨损，可快速拆卸更换，无需拆解整个传动结构，减少维护时间。整个模块的所有紧固件均采用标准规格，赛事现场可快速找到替换备件，不会因为特殊规格零件损坏导致整台机器人无法参赛。
