M6螺旋槽机用丝锥内螺纹加工刀具

　　车间里但凡碰到盲孔攻丝，老钳工第一反应往往不是直槽丝锥，而是这种带螺旋排屑槽的机用丝锥。眼前这把M6规格的螺旋槽丝锥，正是为钢件、铸铁以及部分有色金属上加工M6普通内螺纹而备的常用刀具，在批量生产线上几乎是钻攻中心、铣床攻丝工位的标配消耗品。

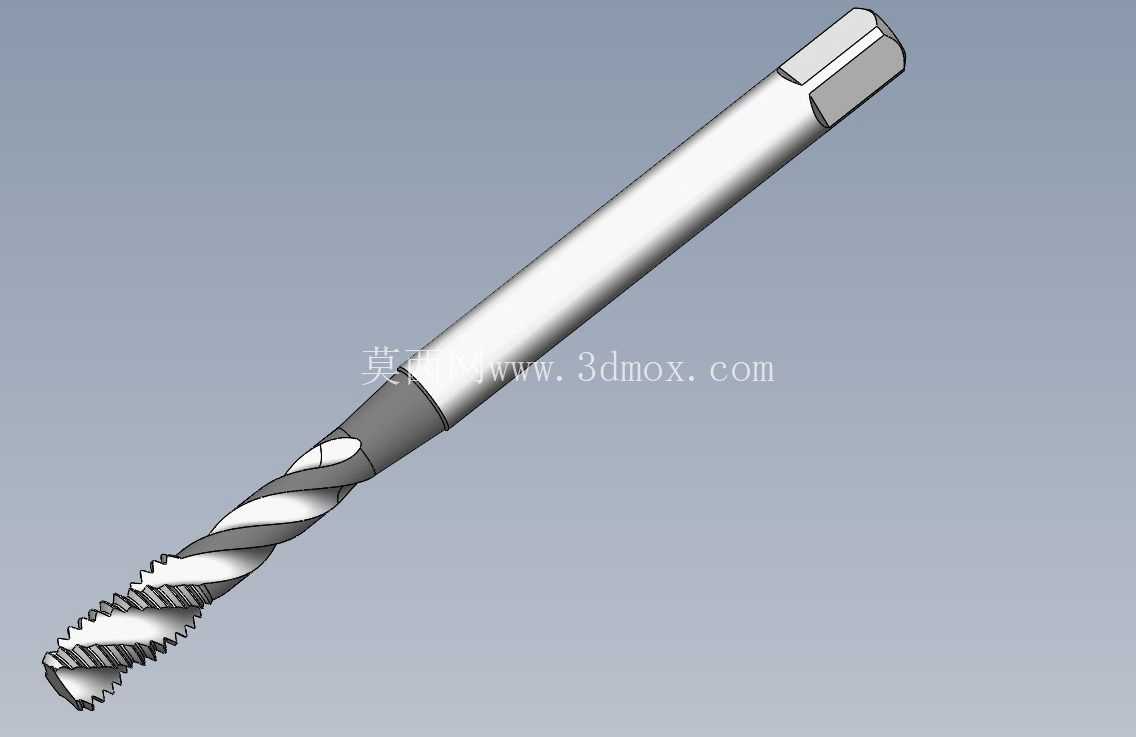

　　从结构上看，整根丝锥沿轴向可以分成工作段与夹持段两部分。前端是带切削锥的攻丝部分，螺旋形的容屑槽从端部一直延伸到校准齿后方，槽型呈连续螺旋走向。这种螺旋槽并非为了好看，它的核心作用在于攻丝时把切屑顺着螺旋方向向上、向孔口外推送——盲孔加工里切屑若堵在孔底，轻则挤伤已加工螺纹牙面，重则崩齿甚至扭断丝锥，螺旋槽正是针对这一痛点设计的。与之配合的是端部磨出的切削锥，几牙不完整齿逐步切入底孔，把每齿的切削负荷分摊开，避免第一圈完整牙直接硬扛全部余量。

　　校准段紧随切削锥之后，这一段牙型完整，负责把切削锥粗成形的螺纹修整到规定的牙高与螺距精度，同时在攻进过程中起到导向作用，保证螺纹轴线与底孔同轴。M6粗牙螺纹的螺距为1mm，配套底孔通常钻到φ5.0左右，模型里工作段外径、牙型轮廓与槽深的比例关系，都围绕这一标准螺纹参数展开，齿背留有适当的铲背量，使切削时既有足够刃口强度，又能减小与已加工牙侧的摩擦。

　　柄部是这段模型里很显眼的部分。光杆圆柱柄向后过渡到方头，方榫的作用非常明确：装入丝锥夹头或攻丝刀柄后，方头侧面传递扭矩，防止丝锥在夹持孔里打滑转动。柄部直径与方头对边尺寸按标准丝锥夹持尺寸取值，这意味着它可以直接适配市面上常见的快换攻丝夹套，不需要专门定制工装。方头末端的倒角则方便工人在机外快速把丝锥塞进夹头，对刀、换刀都顺手。

　　实际选型时，这把丝锥多用于M6螺纹孔的成序列加工：比如液压阀块上的安装螺孔、电气柜安装板的紧固螺纹、减速机箱体上的油塞孔与盖板螺孔，都常见它的身影。加工钢件时螺旋槽把切屑往上排出孔外，切屑不会残留在盲孔底部；加工通孔时也有人偏爱用它，排屑顺畅带来的直接好处是螺纹表面粗糙度更稳定，刀具寿命波动更小。需要留意的是攻丝转速与冷却要匹配，钢材攻丝通常配切削液或攻丝油，铝合金则可改用煤油或专用乳化液，参数得当的情况下一把丝锥可以稳定加工数千个孔。

　　从三维建模角度还原这把刀具，难点集中在两段特征上。其一是螺旋槽：容屑槽并非简单的切除体，需要用螺旋扫描切口，沿工作段轴线按固定螺旋角扫掠出槽截面，槽底圆弧与刃口前刀面要平滑过渡，前角、后角在槽型截面上体现，刃口处保留锋利棱线而槽底留出圆角以避免应力集中。其二是螺纹牙型：切削锥与校准段的外螺纹需要沿螺旋线生成渐开的牙型，切削锥部分牙高逐牙递增，到校准段达到完整牙高，这一段用螺旋扫掠配合锥形切除来实现最贴近真实工艺。柄部与方头相对简单，圆柱面加四方拉伸即可，但方头与圆柱柄的过渡处、端部倒角都要做出来，这些细节恰恰是夹头能否正常装夹的关键。

　　装配边界方面，整根丝锥装入刀柄后，外露的工作段长度决定了有效攻丝深度，建模时把方头完全置于夹套夹持长度之内、工作段悬伸长度与目标螺纹孔深对应，就能在干涉检查中直观判断刀柄是否会撞到工件表面。对于做钻攻工艺编排、攻丝自动化单元设计的工程师来说，把这样一把丝锥连同夹头、工件底孔放进同一装配里核对行程与排屑空间，比单纯查手册要直观得多。

　　日常维护上，这类丝锥属于易损刀具，崩刃、磨损后螺纹通止规检测会立刻反映出来，三维模型的价值更多在于工艺仿真、刀柄选型匹配以及教学演示——把排屑方向、切削锥负荷分配、方头传扭这些结构逻辑讲清楚，新人理解盲孔攻丝为什么选螺旋槽丝锥，就不再是死记硬背规则。
