实验室小型压滤过滤成套装置结构

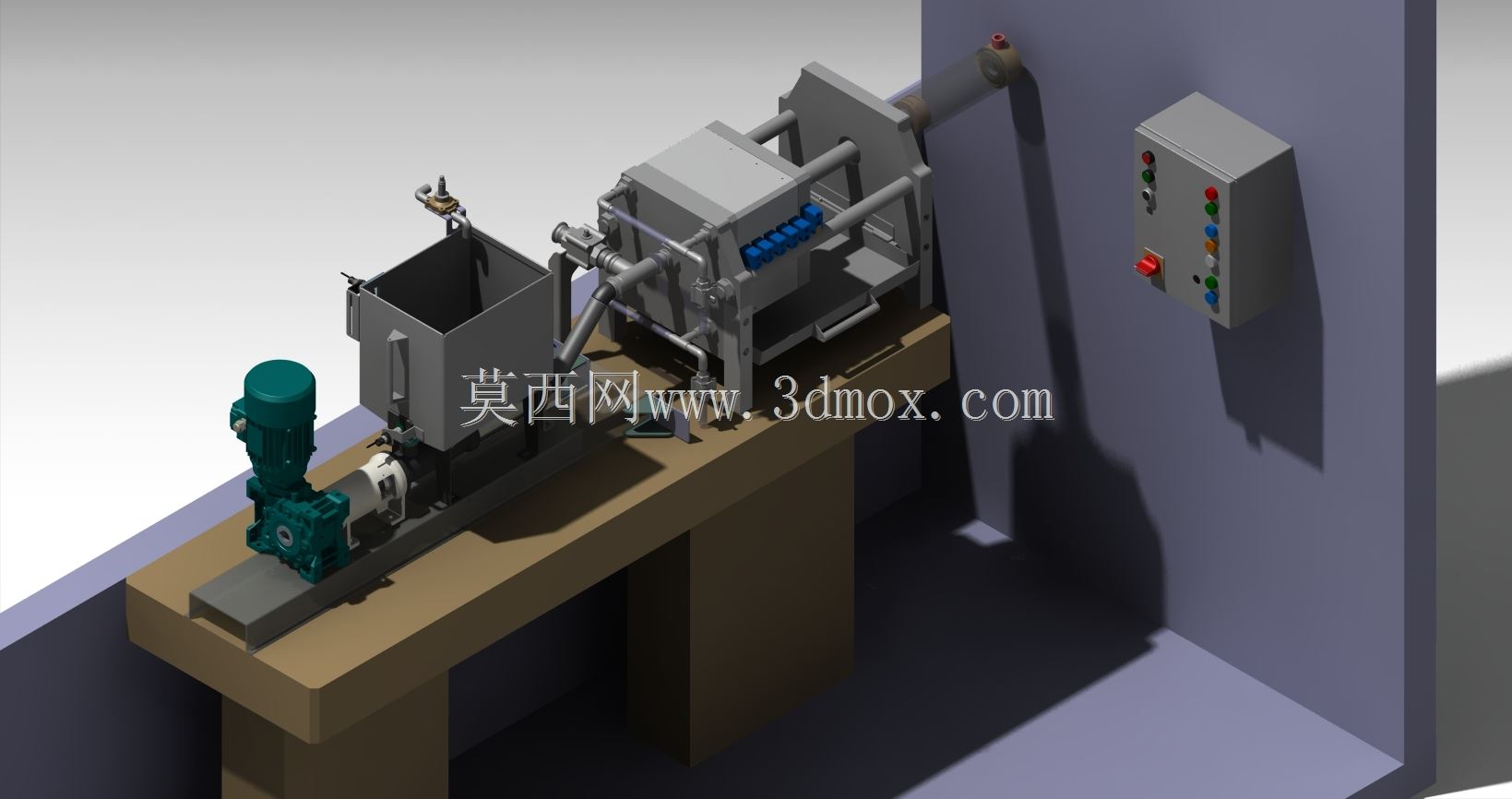

　　该套三维结构围绕实验室小批量固液分离工况展开，主体由进料储槽、输送泵、过滤主机、管路阀件、操作平台以及墙面电控箱组成，适合在科研单位、工艺开发车间、小型中试线中用于浆料过滤、滤饼形成、洗涤参数验证和分离效果观察。设备并非按连续量产线布置，而是强调实验过程中的可接近性与可调整性，因此各功能单元在台面上分区明确，管路走向外露，便于观察物料流向，也方便后续更换过滤元件、增加取样点或调整压力等级。

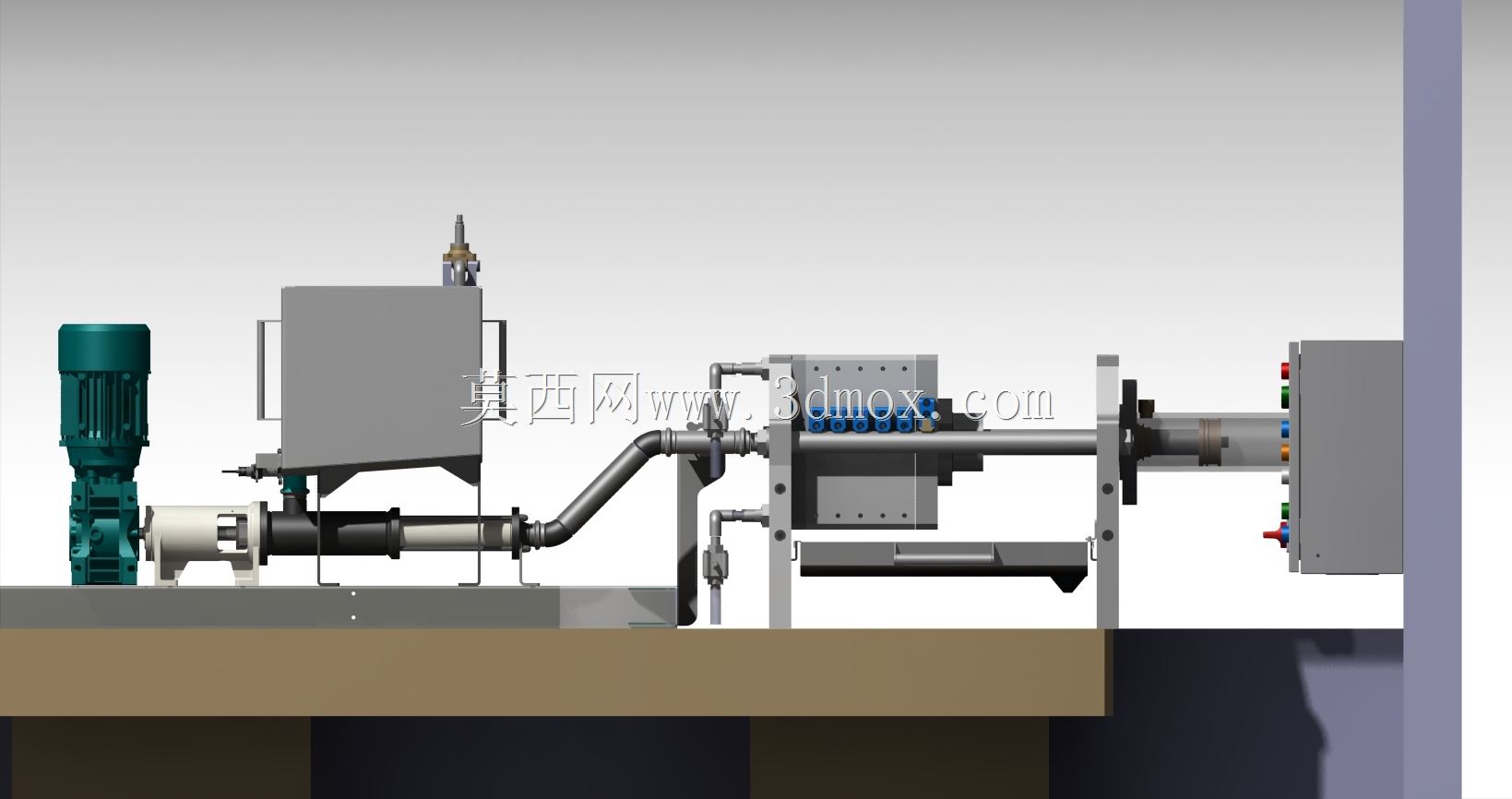

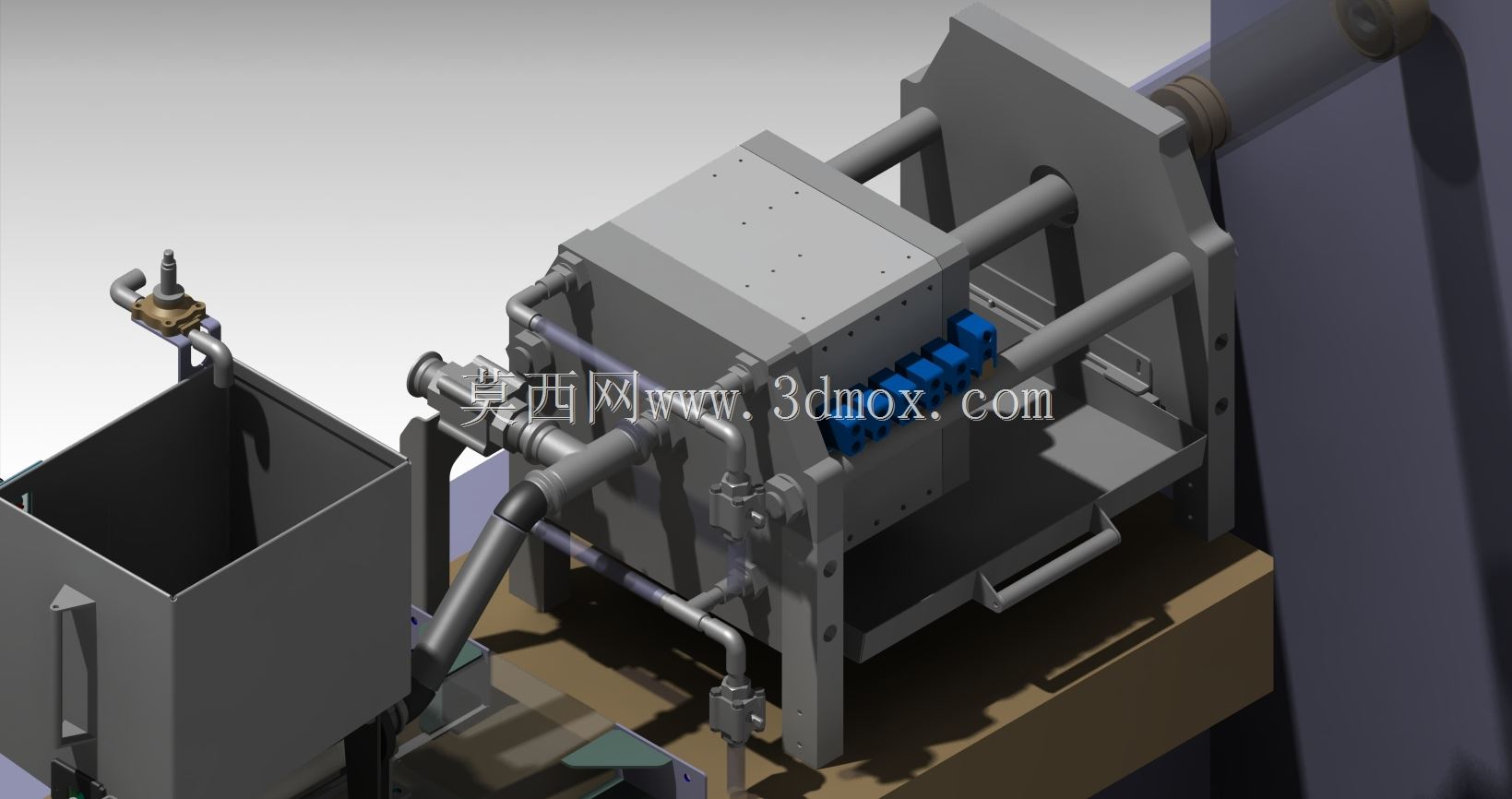

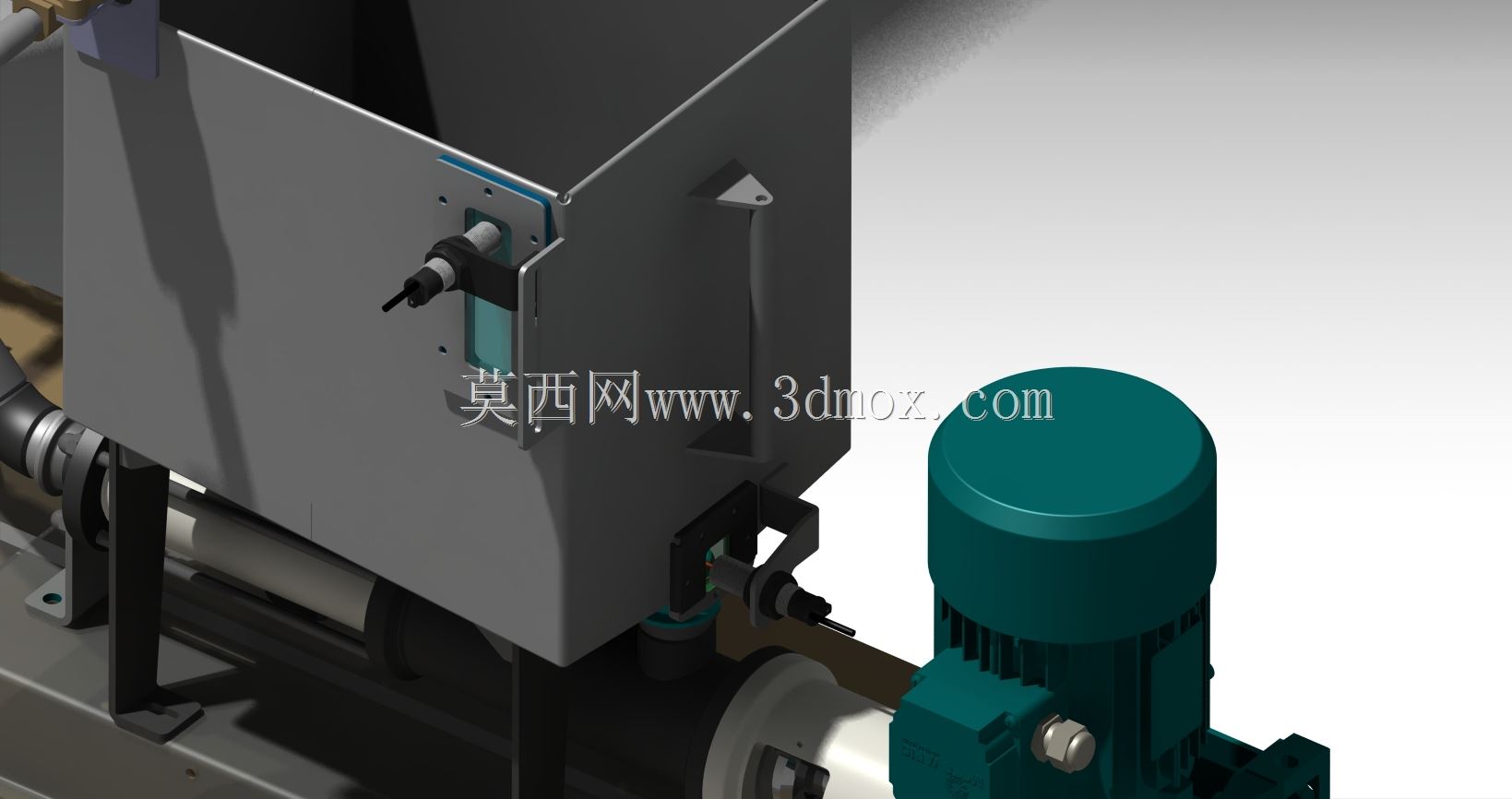

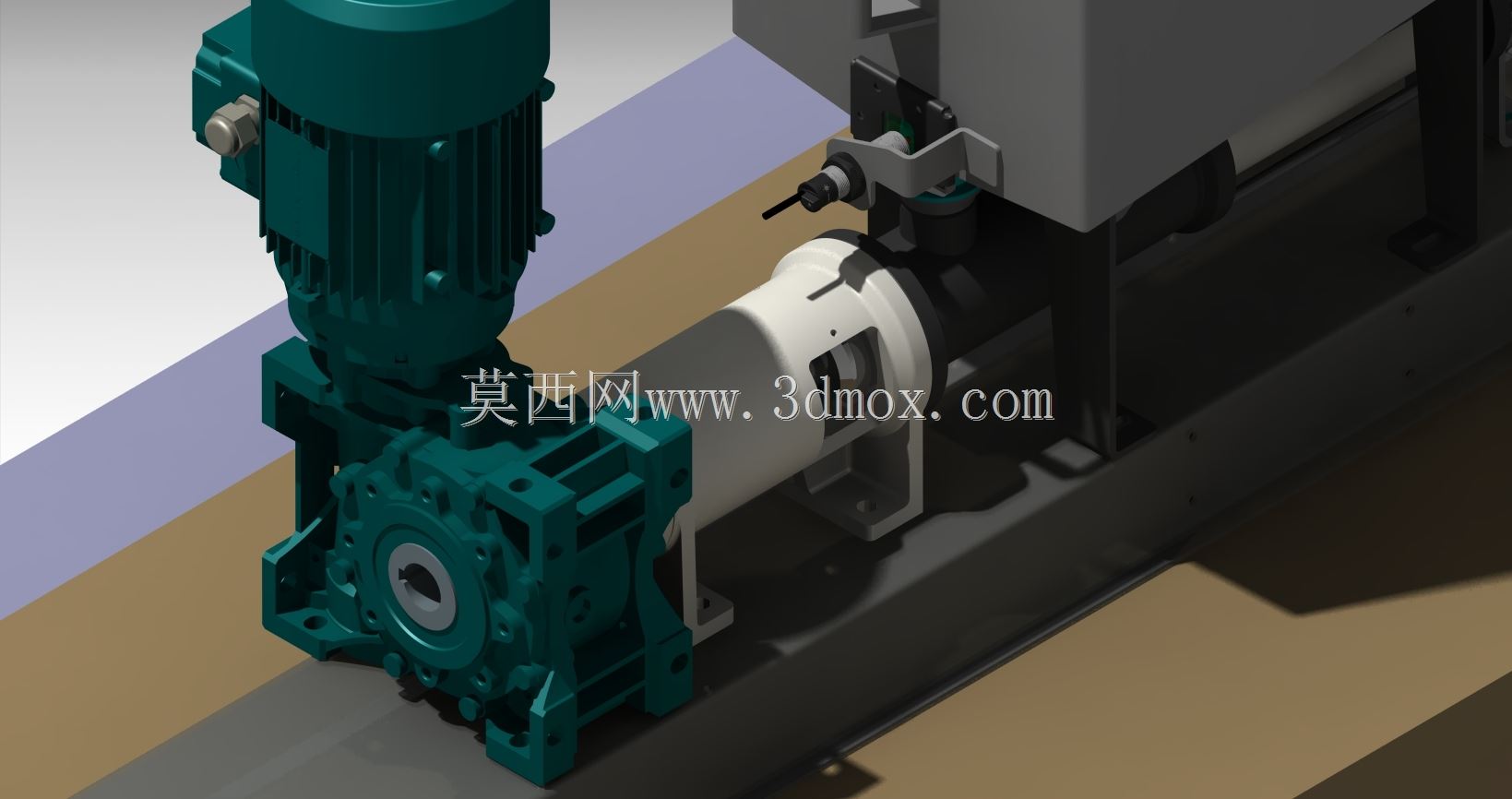

　　从实际用途看，浆料先进入左侧敞口储槽，槽体采用箱形焊接结构，侧壁预留泵入口和回流接口，能够容纳一定液位并承接进料、回流或清洗废液。泵组布置在储槽前方低位，泵体与电机通过支架固定在工作台延伸底座上，入口短管贴近槽底，减少吸入管路弯头和残留死角。泵出口通过金属管道连接至过滤主机，管路上设置阀件、接头和仪表安装位，可用于控制进料压力、切换循环路径，也能在实验结束后进行反冲或清洗。过滤主机位于台面中部，是整套装置的核心承压单元，外部框架承担滤板组压紧、检修支撑和管路定位作用；内部滤室按叠装方式组织，浆料在压力作用下完成液相透过滤材、固相截留在滤室内的过程。

　　结构设计上，工作台采用实体台架形式，而非简单铝型材拼装，主要考虑实验过程中泵组振动、管路脉动以及过滤主机拆装时的局部载荷。台面为长条形布置，储槽、泵组和过滤主机沿物料流向依次排布，操作人员可从正面完成加料、启泵、调压、观察滤饼和拆卸清洗。过滤主机底部设置独立支撑脚，将压紧力和设备重量传递到台面骨架，避免载荷直接作用在薄壁槽体或管路上。储槽下方保留悬空空间，既利于排净和检修，也使泵入口高度控制在合理范围内。右侧墙面安装电控箱，箱体与湿区设备保持距离，面板上布置启停按钮、指示灯、急停开关和状态选择元件，电缆可沿墙面或支架进入设备，减少液体飞溅对电气元件的影响。

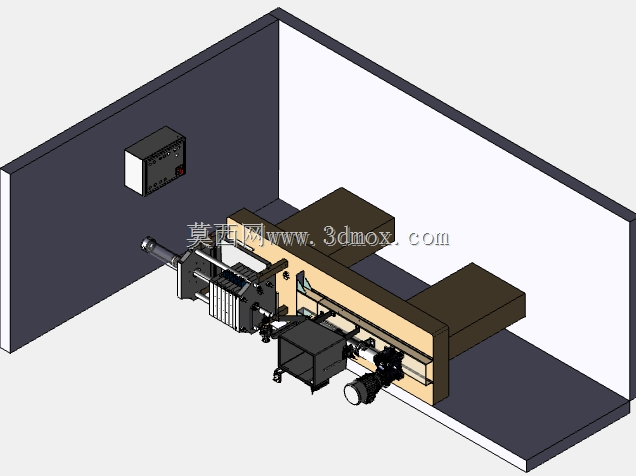

　　外形与安装边界方面，整套装置可按实验台靠墙安装理解，长度方向需要覆盖储槽、泵组、过滤主机及连接管道，深度方向需预留泵组检修、滤板抽出和槽体加料空间，高度方向则要同时满足储槽开盖、过滤主机维护以及上方管路排气。电控箱不宜嵌入设备运动区域，应布置在操作者视线可及、手部可快速操作急停的位置；箱门开启半径和墙面接线空间需在三维布局时提前校核。管路设计避免过多高位下凹，防止气堵和残液积存；泵进出口应设置可拆卸接头，过滤主机进出口附近预留拆装余量，滤板组抽出方向不得与储槽边缘、泵电机或墙面构件干涉。

　　建模时需要重点表达机架焊接关系、槽体壁厚过渡、泵组同轴连接、滤板叠装顺序、管道法兰或卡套连接、阀件操作空间以及电控箱面板元件。台面下方支撑腿应与设备载荷中心对应，过滤主机压紧机构附近的框架需加强；储槽边缘可设置翻边或加强筋，以降低满载时侧壁变形。对于选型人员而言，该结构可作为实验型压滤装置的布置参考，进一步根据浆料性质确定泵流量、过滤面积、密封材质、管路通径和防护等级；对于结构设计人员，则可在此基础上细化滤板压紧方式、安全防护门、接液盘、排液槽和检修平台，使装置从原理样机走向可加工、可装配、可维护的实验设备。
