住宅污水处理立式超滤过滤装置

　　在民用住宅分散式污水处理场景里，这类立式超滤装置是末端水质净化的核心执行部件，多用于厄瓜多尔等拉美地区多层住宅的分户或单元式污水回用系统，承担把生化处理后的杂排水进一步滤除悬浮物、胶体、大分子有机物及细菌类微生物的作用，处理后的出水可满足绿化浇灌、地面冲洗、冲厕等中水回用要求，无需接入市政集中中水官网就能实现楼栋内的水资源循环，适配当地市政管网覆盖不全、住宅分散排布的建设现状。

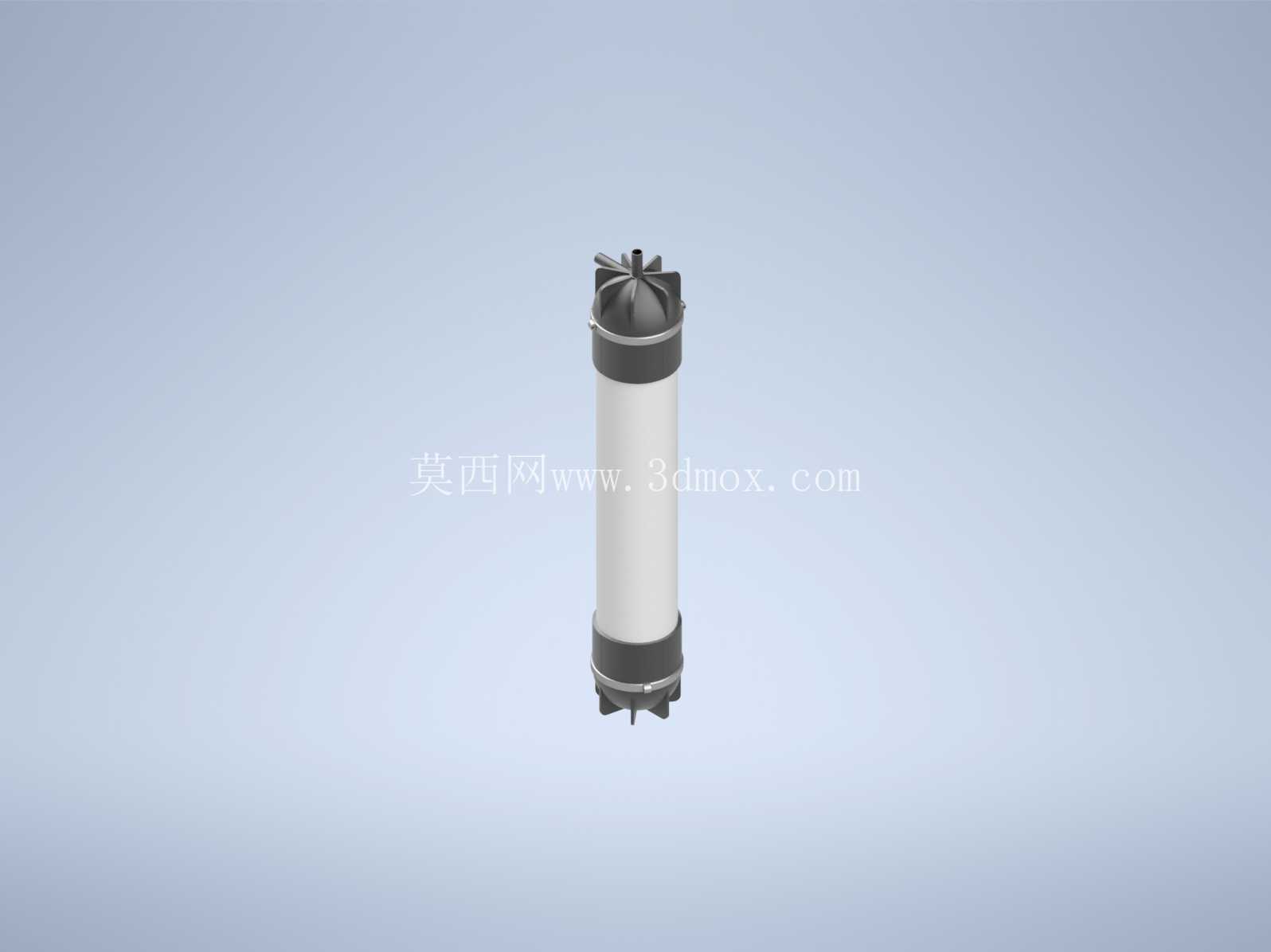

　　从结构设计逻辑来看，该装置采用立式柱状承压外壳设计，整体为细长圆柱形态，外壳选用UPVC或食品级304不锈钢材质做承压主体，上下端盖采用快装式卡箍结构配合径向密封圈密封，既可以保证0.3MPa工作压力下无渗漏，也能在膜丝污染堵塞后快速拆解更换内部超滤膜组件，无需整体切割管路。上下端盖处的星形导流结构是设计的核心细节：上端盖的星形分流筋可以把进水端来的径向流均匀打散成轴向顺流，避免进水直接冲刷膜丝端部造成断丝；下端盖的星形汇流结构则可以把浓水侧的流道均匀收拢，避免膜丝底端出现死水区造成积泥堵塞，延长膜组件的化学清洗周期。

　　安装边界方面，该类装置的公称直径通常在160mm到200mm区间，单支有效过滤长度在1000mm到1200mm之间，安装时需要预留上下端各300mm的操作空间用于端盖拆装和管路连接，设备侧边需要预留至少200mm的检修通道，整体安装垂直度偏差不能超过1‰，否则会造成膜丝偏磨、内部流道偏流，影响过滤效率和使用寿命。进水侧需要配套精度为100μm的前置保安过滤器，避免大颗粒杂质进入膜组件划伤膜丝；出水侧需要设置负压保护阀，防止系统停机时产水侧虹吸造成膜丝吸瘪；浓水侧需要设置调节阀，控制浓水回流比在15%-25%区间，保证膜表面的错流流速在1.0-1.5m/s，靠水流剪切力带走膜表面附着的污染物，降低膜污染速率。

　　功能特性上，该装置采用内压式中空纤维超滤膜丝，膜孔径稳定在0.01μm级别，对悬浮物的去除率可达99%以上，对大肠杆菌等致病菌的去除率接近100%，运行过程不需要投加絮凝剂等化学药剂，仅靠物理筛分就能完成水质净化，运行能耗仅为0.02kWh每吨水，远低于反渗透类深度处理设备，非常适合民用住宅这类低运维能力的使用场景。设备的进出水接口采用标准DN50法兰或活接连接，可以直接和楼栋内的中水供水管道、污水提升泵出口对接，不需要额外做变径转接；外壳上预留的压力检测接口可以直接安装压力表，实时监测进出水压差，当压差达到0.1MPa时就需要进行在线化学清洗，用柠檬酸和次氯酸钠溶液循环浸泡即可恢复膜通量，不需要拆解设备。

　　在三维建模过程中，这类设备的结构还原需要重点关注几个细节：一是上下端盖的导流筋角度和分布，需要和膜丝的填充密度匹配，保证流道均匀；二是膜丝束的填充率，通常控制在60%左右，建模时不能把膜丝做成完全实心的圆柱，要体现出纤维束的蓬松感和端部的环氧树脂封胶段；三是外壳的加强筋位置，立式长圆柱外壳需要在中部设置环形加强筋，避免承压时出现鼓胀变形，建模时要准确还原加强筋的宽度和厚度，符合塑料承压件的结构设计规范。对于设备选型人员来说，这类单支装置的额定处理量在1-1.5吨每小时，可以满足10-15户普通住宅的日常中水回用需求，多支并联使用时可以通过对称管路布置保证每支装置的进水流量均匀，避免出现偏流导致的单支膜过早污染失效。
