TB6600步进电机驱动外壳适配Arduino

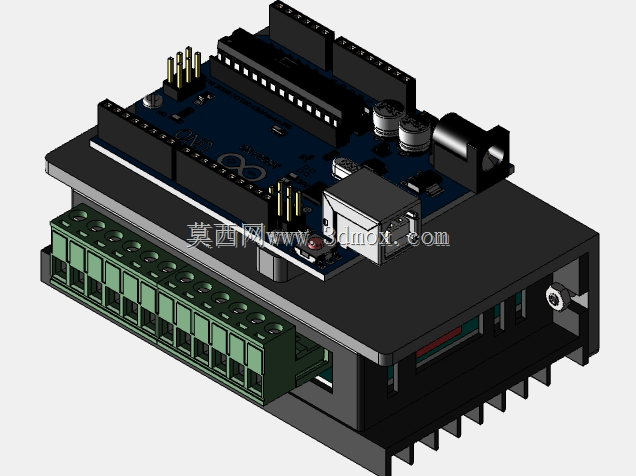

　　这套外壳围绕小型步进电机调试场景展开，核心对象是常见的TB6600型步进电机驱动器，并在结构上兼顾Arduino UNO R3控制板的容纳与接线操作。实际桌面调试、教学实验、小型自动化样机验证时，驱动器往往裸露放置，端子、拨码开关和散热片容易被线材拉扯、金属碎屑短路或误触；外壳的作用不是简单包覆，而是把驱动板、控制板和进出线位置整理成一个可反复拆装的测试单元。

　　从使用流程看，步进电机调试需要频繁确认脉冲方向信号、电机相线、供电电源以及细分电流设置。外壳在布局上预留驱动器散热区域，避免封闭后热量积聚；侧面或端部对应端子位置留出接线开口，使电机线、电源线和控制线能够按方向引出，减少多股线材在板件上方交叉。Arduino UNO R3的安装位与驱动区相邻，信号跳线长度可控，调试者可以在不掀开整个壳体的情况下观察指示灯、更换跳线或操作接口。

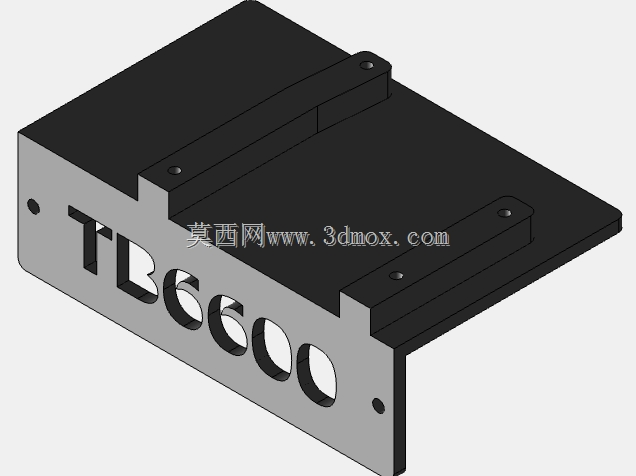

　　结构设计采用适合无支撑3D打印的思路，壁厚、卡扣和柱位尽量避免大跨度悬空面，打印时能够以常规桌面FDM设备直接成型。外壳分件关系服务于装配顺序：先固定驱动器与控制板，再连接电机和电源，最后扣合或螺钉固定外盖。对于需要反复改线的实验台，这种结构比完全封死的盒体更实用；对于临时演示装置，又能避免电路板直接暴露在桌面上。

　　安装边界方面，模型需要同时尊重TB6600驱动器的本体轮廓、散热片高度、端子插拔空间和Arduino UNO R3的板卡尺寸。驱动器周围保留拨码开关操作余量，电源端子处留出手指和螺丝刀操作空间；USB接口、电源插座位置对应开口，不必拆壳即可下载程序或外接电源。底部固定孔位与板卡安装孔对齐，壳体外形则以规整矩形为主，便于在工作台、铝型材框架或小型设备侧板上固定。

　　工程应用中，这类外壳常见于单轴步进测试架、丝杠滑台验证、传送带样机、教学实训台以及小型运动控制开发。它把零散的控制器和驱动器转化为相对独立的功能模块，搬运时不再担心板卡背面接触导电物，接线排查时也能依据壳体开口区分强电与信号线路。散热孔、走线槽和固定柱的配合，使模型既具备防护作用，又保留调试设备所需的可触及性。

　　建模时应重点核对板卡最高器件、端子朝向和螺钉柱高度，避免外壳装配后压迫电容或散热片。若用于长期运行设备，可在壳体外侧增加风扇位或扩大散热开孔；若仅用于课堂演示，则可保留紧凑外形与标签区域，方便标注轴号、脉冲方向和电源电压。整体结构不以复杂曲面为重点，而强调打印可行性、装配顺序、接线维护和桌面设备集成，是面向步进电机控制实验与小型自动化装置的实用壳体设计。
