汽修车间车轮动平衡检测设备结构

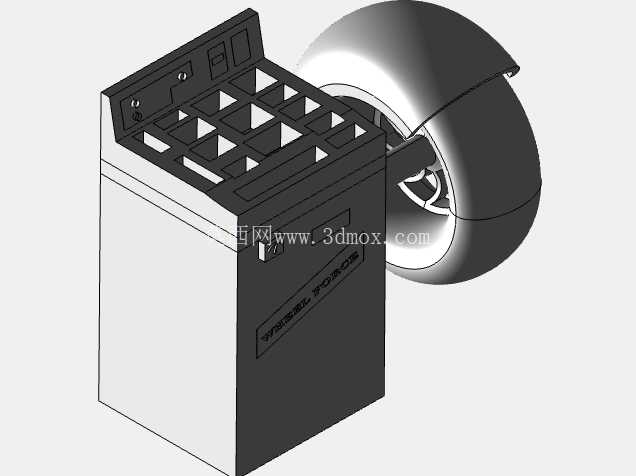

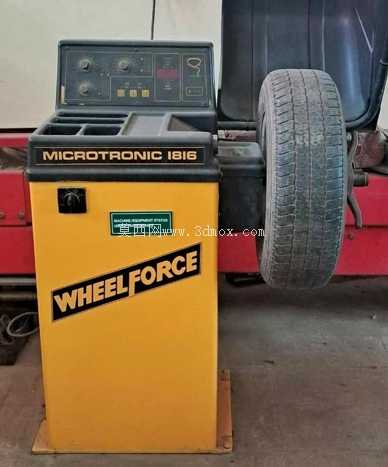

　　这套三维结构呈现的是轮胎维修与整车养护场景中高频使用的车轮动平衡检测主机，设备整体采用立式柜机加外伸测量主轴的布局，柜体承担电控、配重存储、人机交互与整机支撑功能，侧方伸出的轴系用于装夹轿车、轻卡等乘用车辆的轮辋轮胎总成。在实际汽修门店、轮胎连锁服务店、商用车维保班组以及整车出厂下线检测工位中，这类设备承担车轮总成质量分布校验工作：橡胶轮胎与金属轮辋装配完成后，材料密度偏差、轮辋铸造公差、轮胎胎面厚度不均、补胎贴片残留、气门嘴配重等因素都会让旋转件的质心偏离回转轴线，车辆高速行驶时就会引发方向盘抖动、胎面不规则偏磨、悬架轴承受交变冲击等问题，平衡机通过主轴带动车轮总成升速至测量工况，采集振动信号换算出轮辋两侧边缘需要粘贴或卡装配重块的质量与角度位置，指导维修人员完成配重校正，让车轮在全转速区间保持平稳回转。

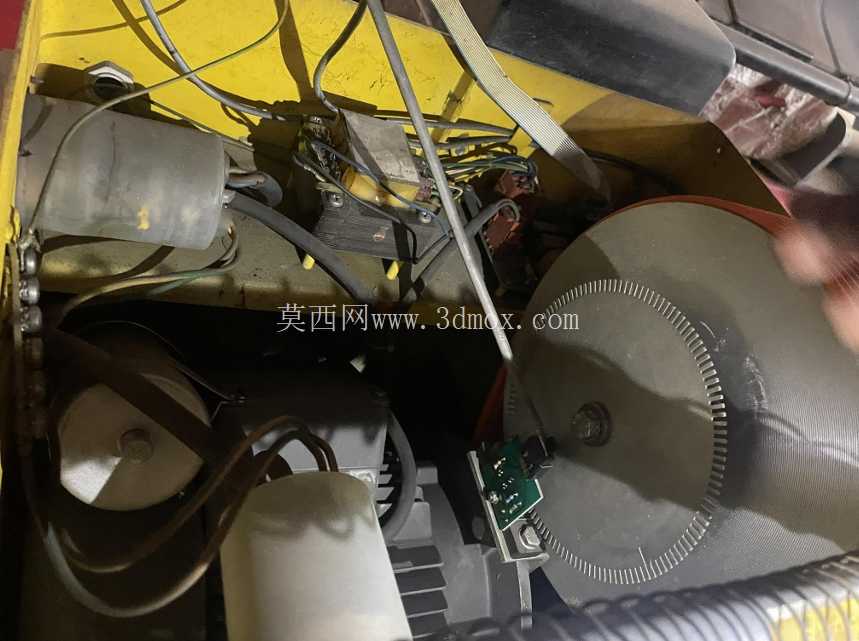

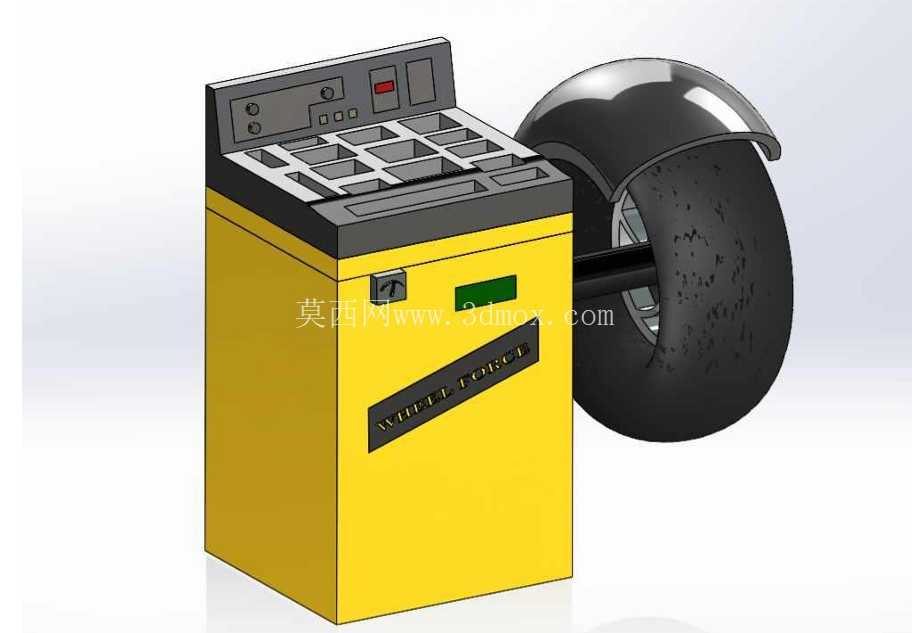

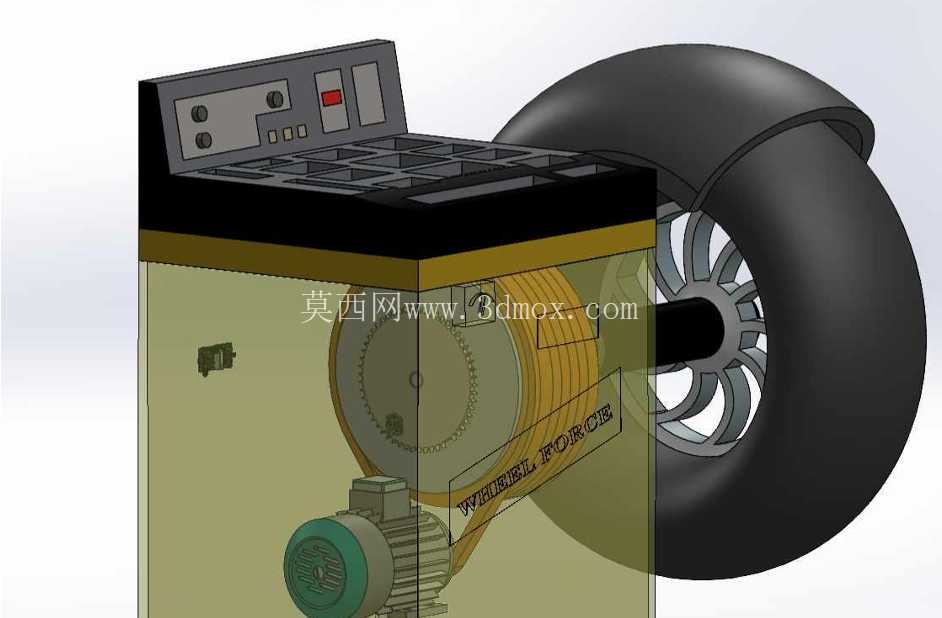

　　从结构设计思路来看，柜体采用钣金折弯焊接的箱型承载框架，底部做加宽落地支撑，抵消外伸主轴挂载大尺寸轮胎时产生的倾覆力矩，柜体正面上部倾斜布置操作面板，面板区域集成显示窗口、状态指示灯与功能按键，维修人员站立操作时视线自然落在交互区域，无需弯腰俯身；面板下方预留多格开放式储物槽，用于分类存放不同规格的平衡配重块、轮辋锁紧螺母、锥套夹具、卡尺与清洁工具，作业过程中随手取用，避免配件散落。柜体正面设置设备铭牌与状态观察区域，侧方主轴座内置传动与传感单元，主轴端部配备多级锥面适配套，可适配不同中心孔直径的轮辋，配合快速锁紧螺母完成车轮轴向固定，外侧预留的防护轮廓对应旋转轮胎的安全避让空间，防止作业人员衣物意外接触运转部件。

　　建模过程中需要重点把控几处安装边界：一是柜体的长宽高落地尺寸，车间布置时要在主轴伸出侧预留不小于轮胎半径加操作空间的距离，保证最大规格轮胎装夹后周边无墙体、举升机或工具柜干涉；二是主轴中心离地高度，该高度需匹配操作人员装夹轮胎的抬举高度，过重的商用车轮胎可配合小型轮胎举升车对接主轴，降低人工搬运负荷；三是面板倾斜角度与储物格的内部净空，每格储物槽需容纳常用铅制、锌制配重块的堆叠尺寸，槽体边缘做折边加强，避免长期盛放金属配件出现钣金变形；四是主轴端部的装夹尺寸链，锥套、锁紧螺母、轮辋定位面的同轴度公差直接影响测量精度，建模时需把各配合面的装配关系完整还原，方便后续出工程图时标注形位公差要求。

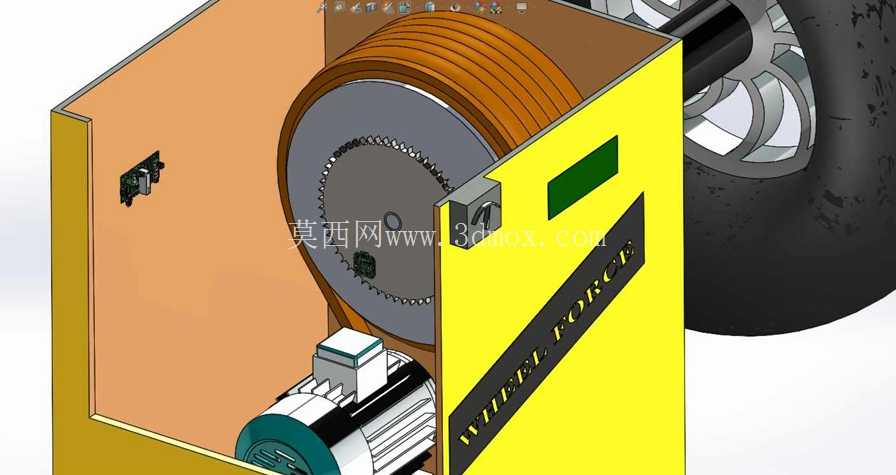

　　设备在车间布局中通常紧邻轮胎拆装机布置，轮胎从轮辋上完成拆装、充气、漏点检测后直接转运至平衡机工位，工序流转距离最短。针对不同轮辋类型，设备结构可兼容钢制冲压轮辋与铝合金铸造轮辋，内侧卡钩式配重与外侧粘贴式配重的安装位置都在主轴可达的操作范围内，检测完成后操作人员可直接在设备旁完成配重加装与复测。整机柜体下部预留电控元件安装腔，走线沿钣金内腔排布，外部无裸露管线，既避免车间内水汽、轮胎粉尘侵蚀线路，也让设备外观整洁，适配快修门店的标准化工位规划。
